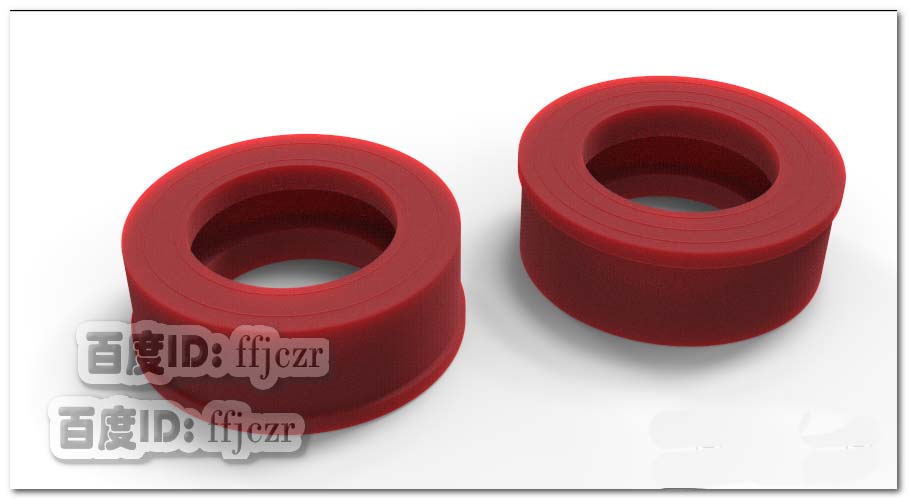

水龙头内部有止水的胶塞，该怎么绘制这种圆形的胶塞呢？下面我们就来看看ug12.0绘制胶塞的教程。
1、新建建模文件，选用旋转命令，以XZ面为草绘平面。

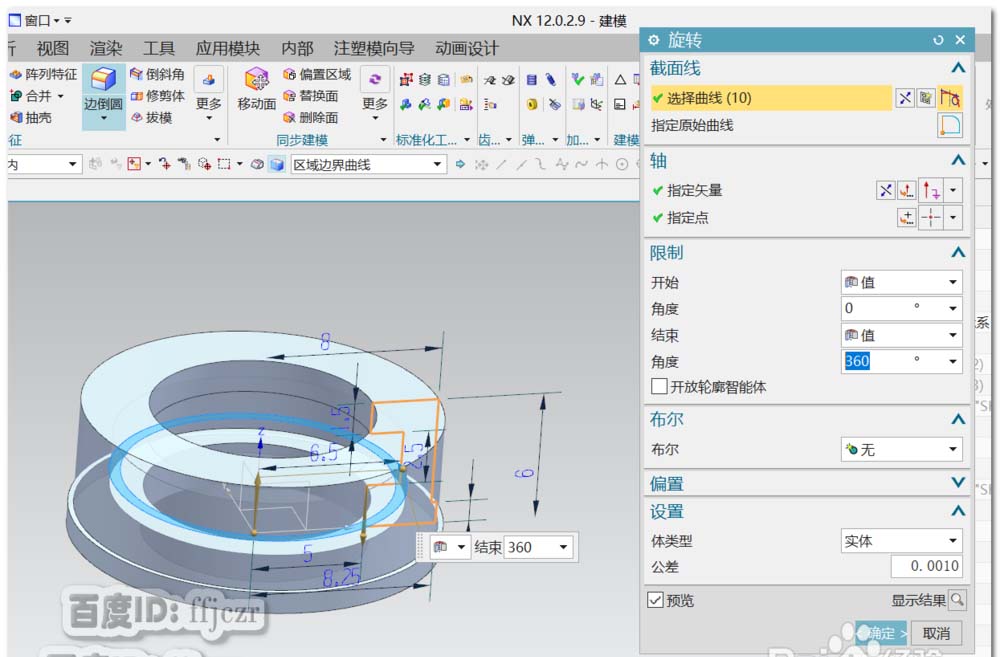

2、草绘模式中，在第一象限绘制旋转截面线。绘出垂直于X轴的直线1其一端点在X轴上且距离Y轴为8.25，线长为1；线2垂直于X轴长为5且距离Y轴为8；线3垂直于X轴长为2.5距离Y轴为6.5；线4垂直于X轴长为2距离Y轴为5；用直线将以上垂直线的相应端点连接（如图所示）。得到旋转截面线。

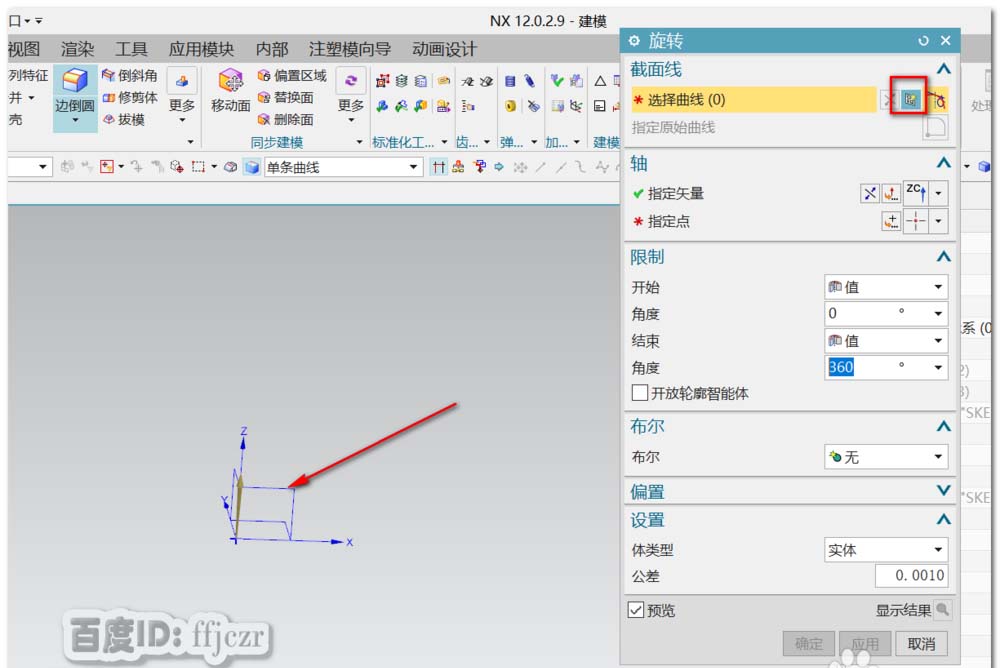

3、回到旋转对话框，指定矢量为Z轴，指定点为坐标原点；开始值为0，结束值为360度。布尔为无，确定后即可得到胶塞的主体模型。

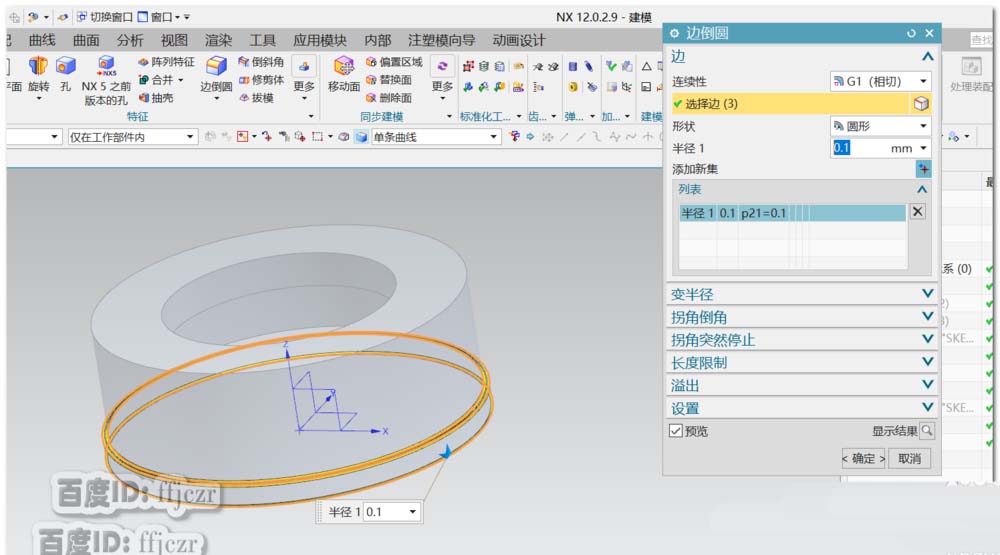

4、选用倒圆角命令，对如图所示的边进行倒半径为0.1的圆角。

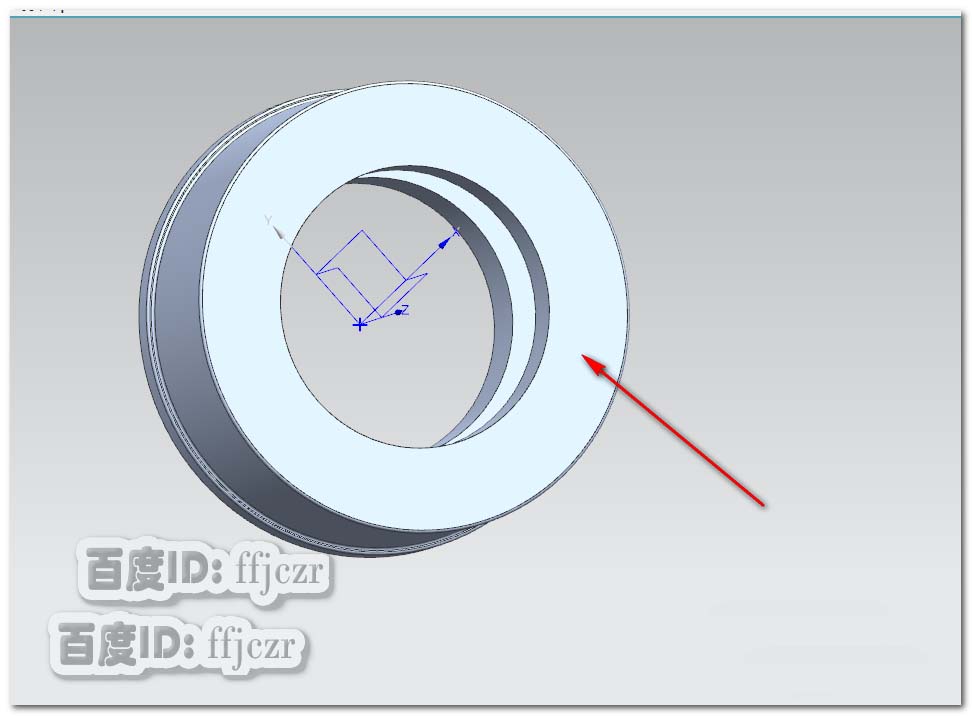

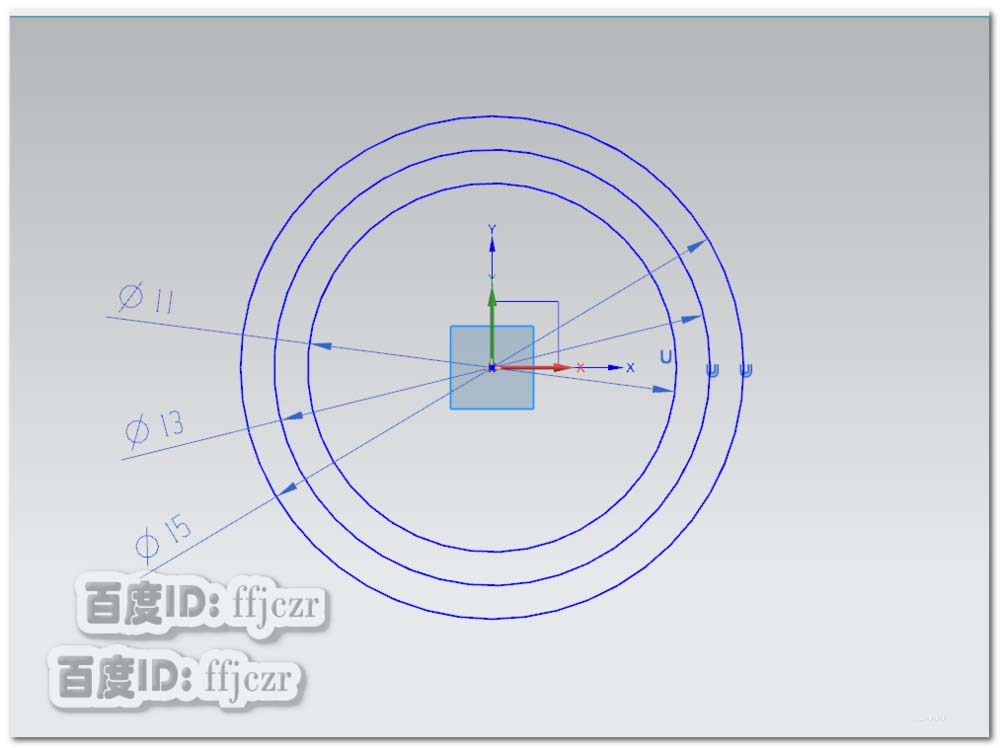

5、选用草图，以胶塞的底面为草绘截面（图示的底面）；在草图中，以坐标原点为圆心绘出三个同心圆，直径分别为：11、13、15。

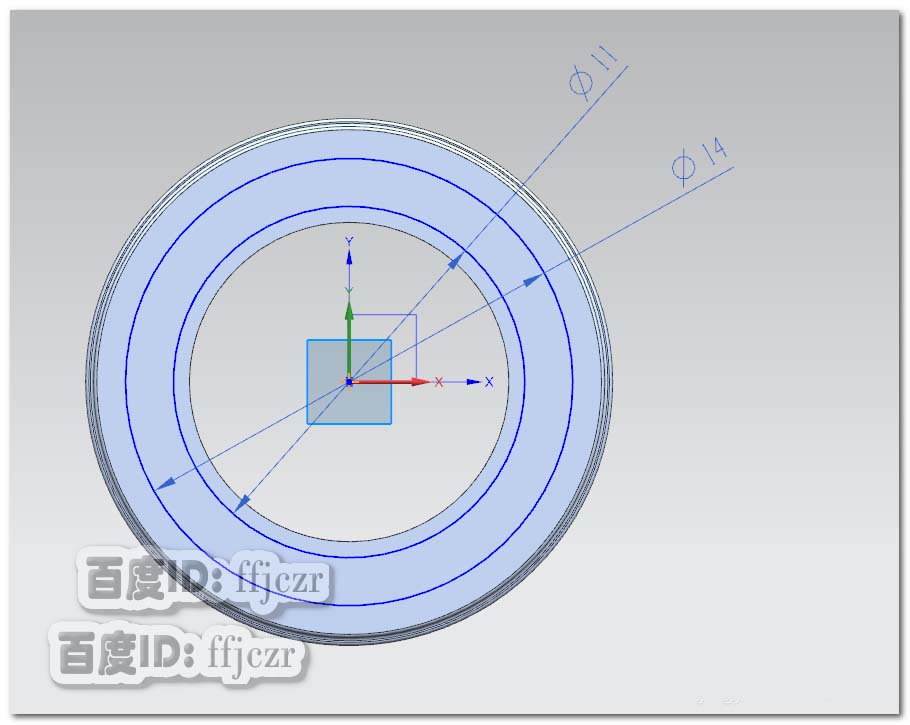

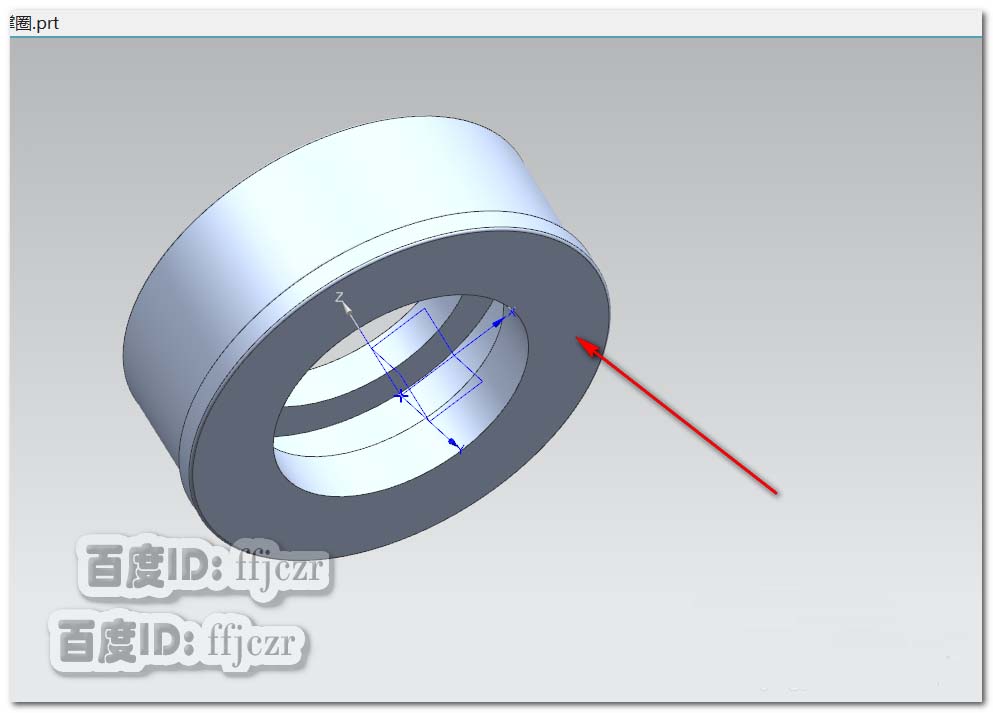

6、再次选用草图，以胶塞的端面为草绘截面；在草图中，经坐标原点为圆心绘出二个同收圆，直径分别为：11、14.

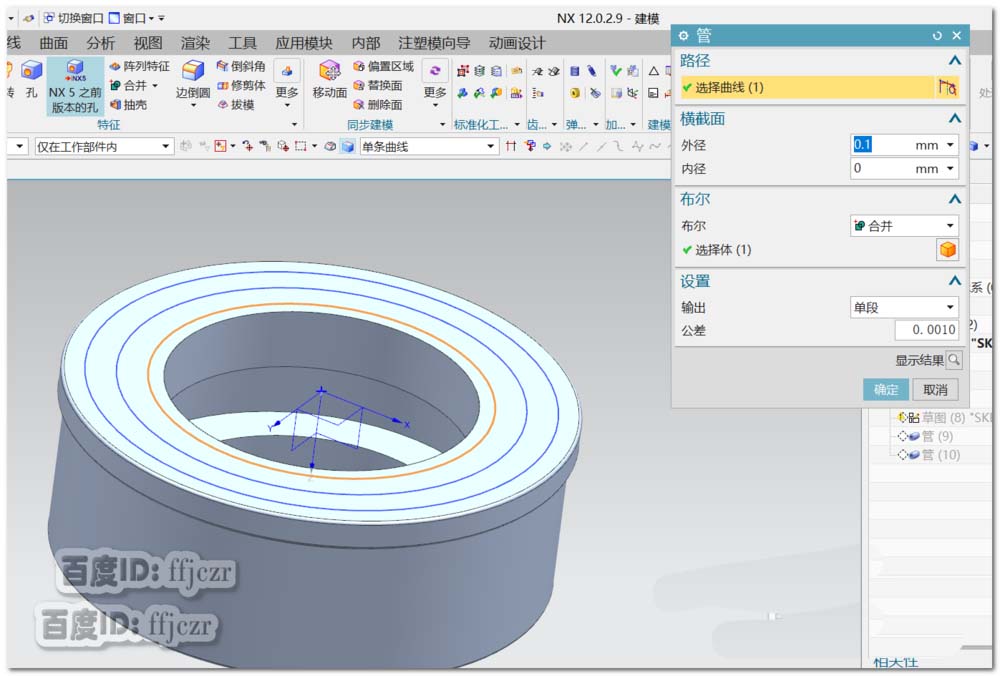

7、选用管命令，分别选用5、6步绘得的草图曲线作为管的路径，外径为0.1，布尔方式为合并，使得胶塞两端面得到相应的加强筋造型。胶塞模型创建完成。
