SolidWorks中想要建模立体的胶囊模型，该怎么建模呢？下面我们就来看看详细的教程。

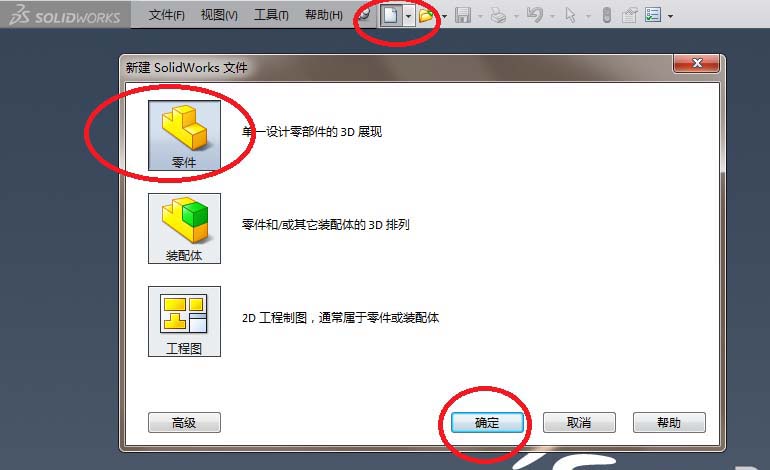

1、如下图所示，打开SolidWorks软件，点击标题栏中的“新建”图标，在弹出的“新建SolidWorks文件”对话框中点击“零件”，再点击对话框右下角的“确定”。

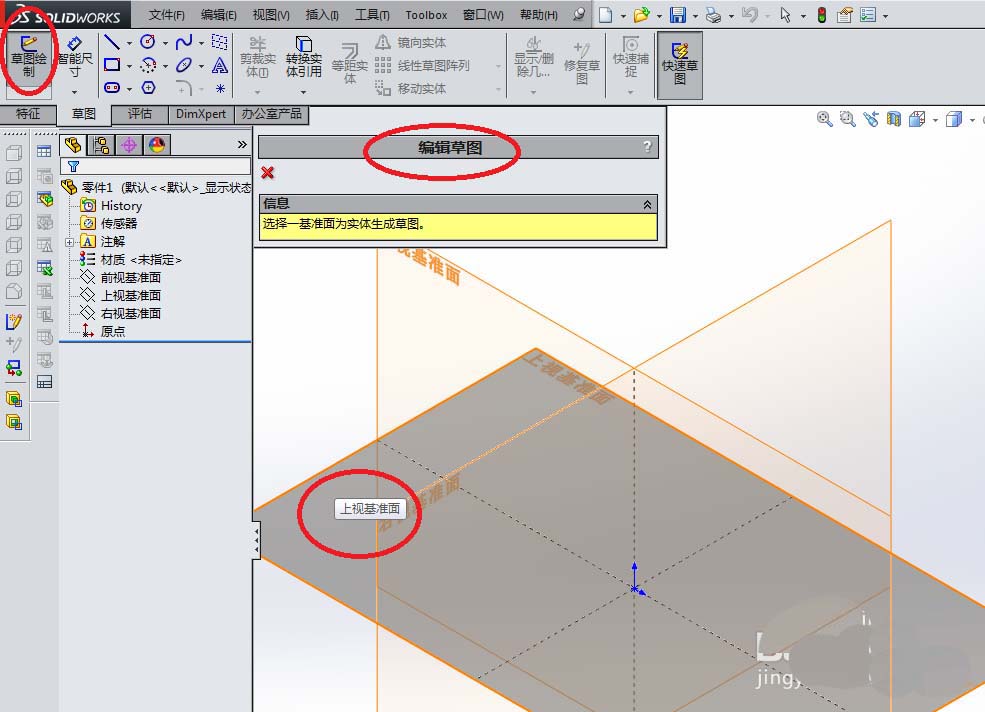

2、如下图所示，在草图工具栏中点击“草图绘制”图标，然后，出现了“编辑草图”对话框和三大基准面，再然后，我们选择其中一个基准面。（笔者选择了上视基准面）
3、如下图所示，进入到草图工作界面，可以参考下图中的草图进行草图绘制：先在草图工具栏中点击“直线”命令，选择其“构造线”功能。

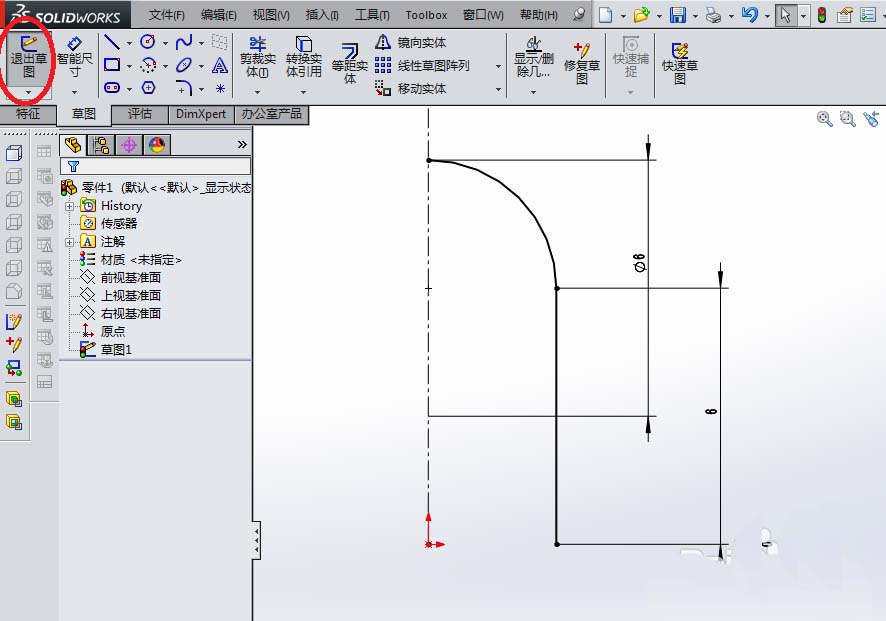

以坐标原点为起点画一条中心距，在草图工具栏中点击“圆”图标，在中心线上画一个圆，尺寸随心，继续在草图工具栏中点击“直线”图标，画一条竖直方向的与刚刚画的圆相切的实线，点击工具栏中的裁剪命令，将圆裁剪成只剩下1/4，就如下图所示的样子就行，点击工具栏中的“智能尺寸”，按下图所示的效果进行标注，点击工具栏中的左上角的“退出草图”。
至此，这一步操作完成。
4、如下图所示，激活“旋转曲面”命令。

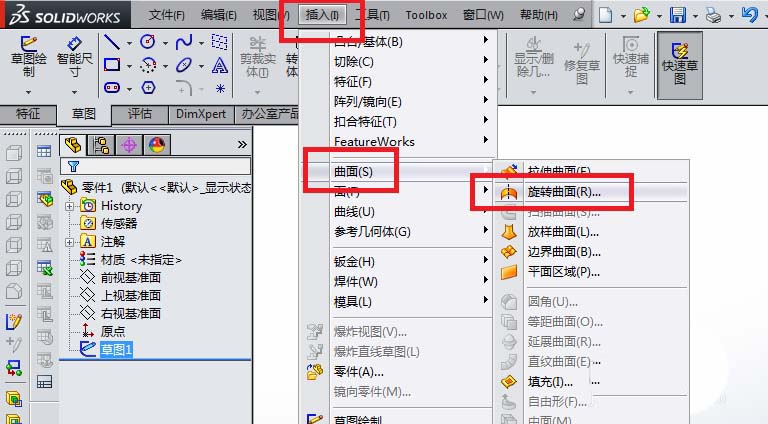

1）点击标题栏中的“插入”，使其弹出下拉菜单，
2）点击其下拉菜单中的“曲面”，继续展开下一层下拉菜单，
3）点击下拉菜单中的“旋转曲面”。

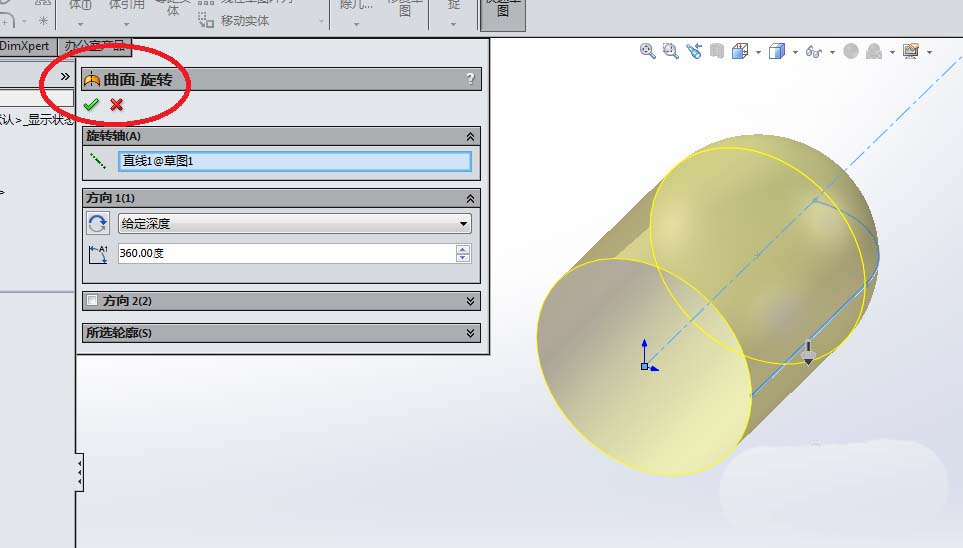

5、如下图所示，出现“曲面-旋转”对话框，看到预览效果，可以直接点击对话框左上角的√。
6、如下图所示，激活“镜向”命令。

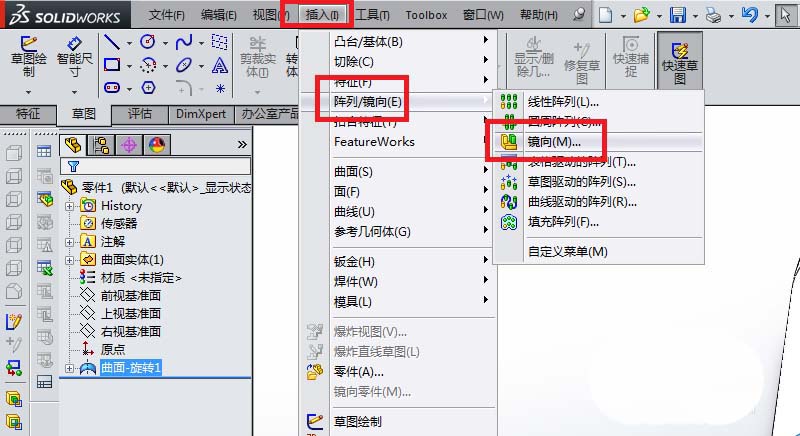

1）点击标题栏中的“插入”，展开第一层下拉菜单，
2）在其下拉菜单中点击“阵列/镜向”，展开第二次下拉菜单，
3）在第二层下拉菜单中点击“镜向”。
7、如下图所示，出现“镜向”对话框，
1）在“要镜向的实体”一栏选择刚刚旋转生产的曲面，
2）“镜向 基准面”一栏选择“前视基准面”。
3）点击对话框左上角的√。
至此，胶囊的轮廓已经造好了。

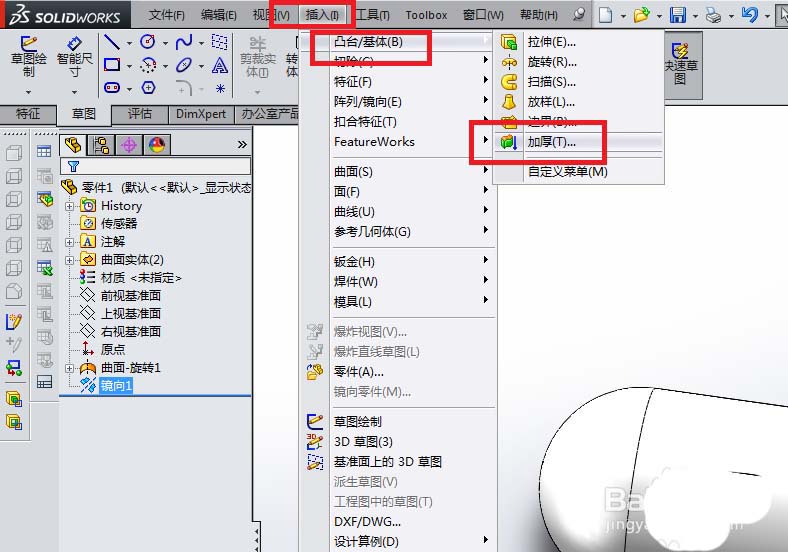

8、如下图所示，激活“加厚”命令。
1）点击标题栏中的“插入”，展开第一层下拉菜单，
2）点击下拉菜单中的“凸台/基体”，展开第二层下拉菜单，
3）点击第二层下拉菜单中的“加厚”。

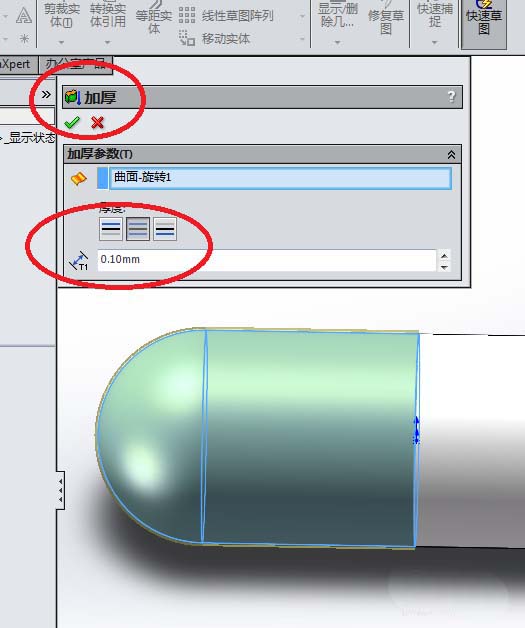

9、如下图所示，
弹出“加厚”对话框，
1）选择旋转的曲面，
2）加厚方式选择两面对称加厚，
3）加厚厚度改为0.1,mm，
4）点击对话框左上角的√。
至此，完成胶囊的第一头加厚。

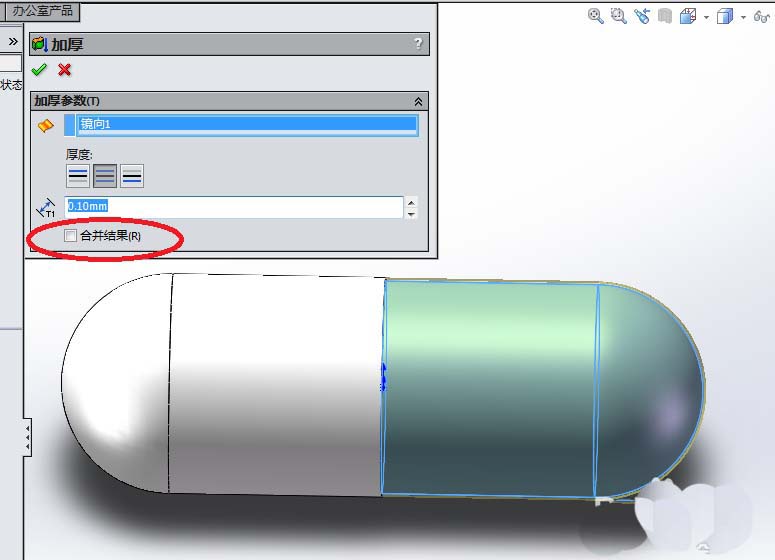

10、如下图所示，用上一步相同的步骤对镜向的那头进行加厚。注意红色框选，默认的是勾选了这个“合并结果”，我们要手工给他取消。

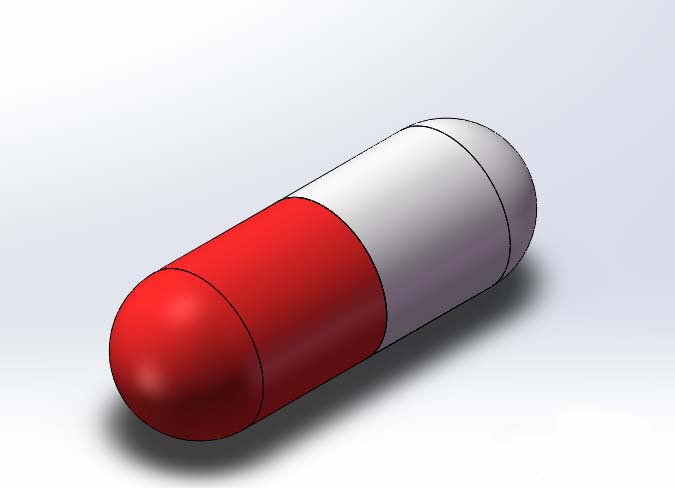

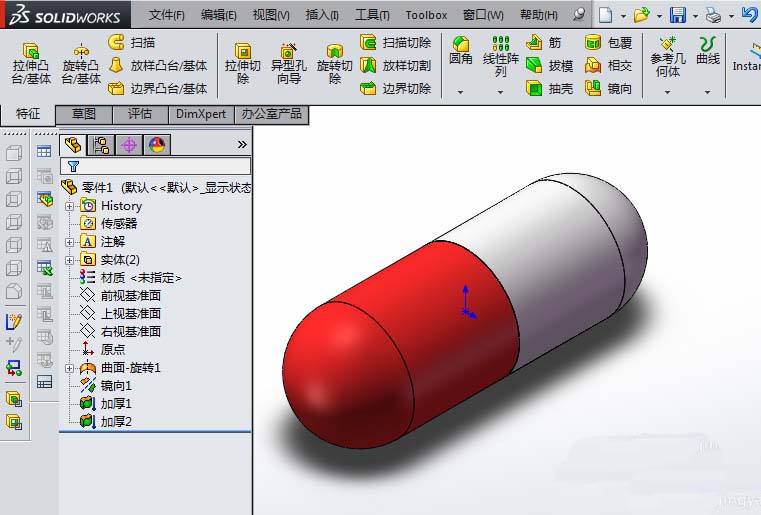

11、如下图所示，对实体进行上色处理。这里应该不需要我详细解说了吧。
