ug中没有涡状线命令，不能直接创建旋涡线，该怎么办呢？下面我们就来看看UG10.0创建涡状线的教程。

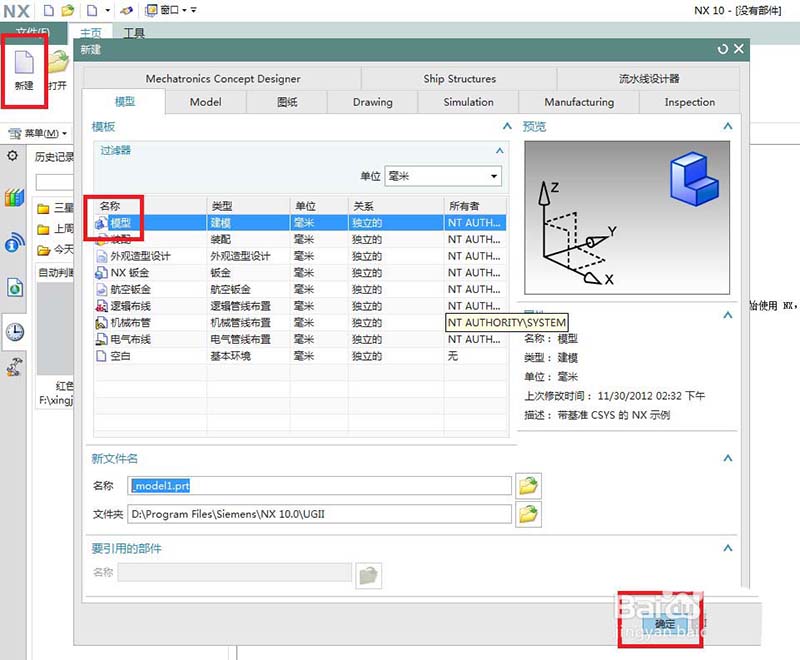

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。
2、如下图所示，执行【菜单——插入——曲线——螺旋线】，激活“螺旋线”命令。
3、如下图所示，出现“螺旋线”对话框，注意“大小、螺距、长度”三栏。

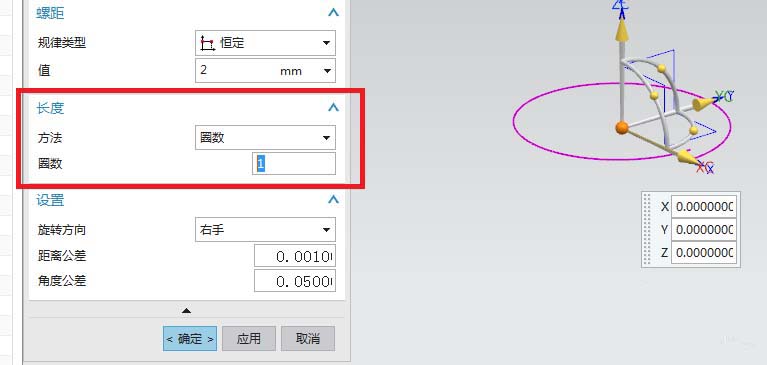

4、如下图所示，先修改“长度”一栏，默认的方法是“限制”，我们改成“圈数”，并同时将圈数改成“1”。（这里后面还要改的。）

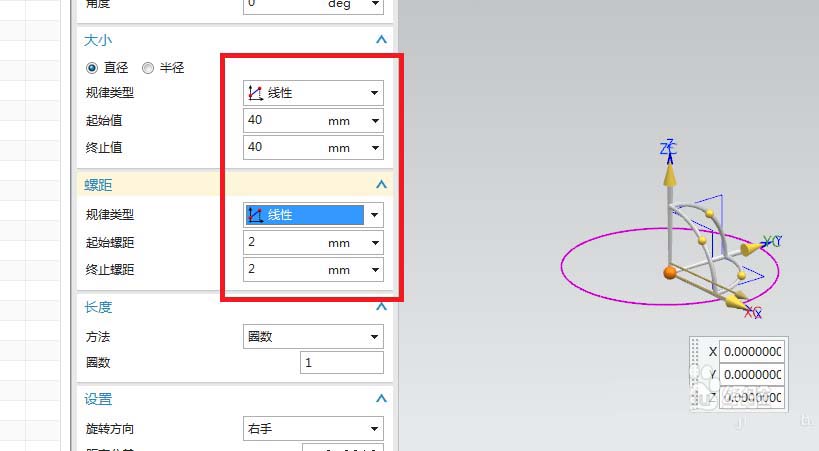

5、如下图红色框选所示，将“大小”“螺距”两栏中的“规律类型”由“恒定全部改成“线性”。”
6、如下图所示，“大小”一栏中，将“起始值”设为0，将“终止值”设为40；“螺距”一栏中，将“起始螺距”和“终止螺距”都设为0。

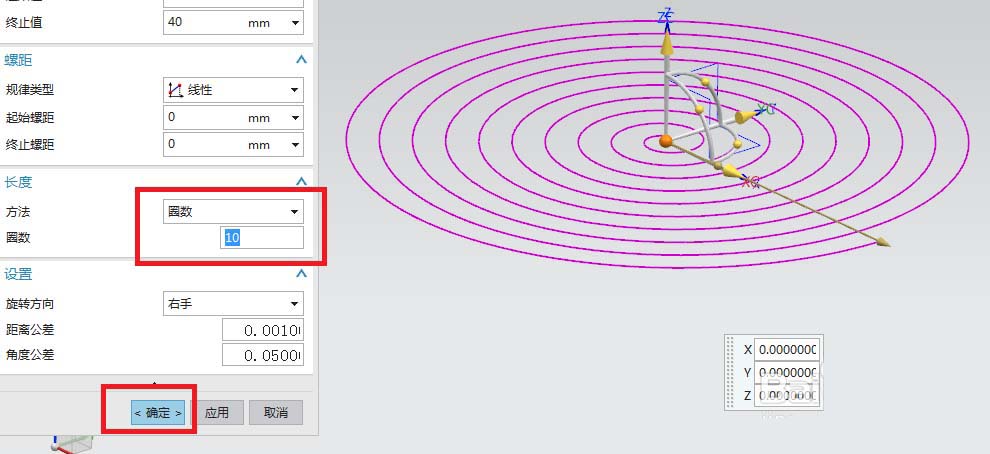

7、如下图所示，在长度一栏中，将“圈数”由1改成10，同时看着预览的效果，瞬间，涡状线就出来了，点击“确定”按钮。

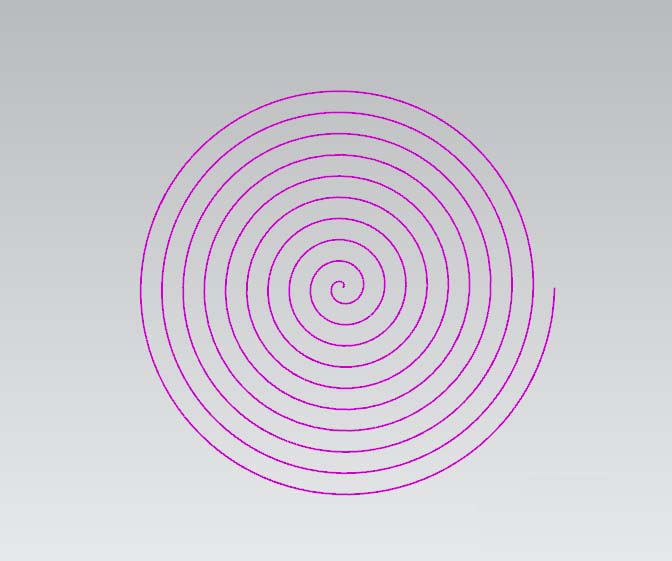

8、如下图所示，一个涡状线创建成功了。
以上就是ug创建旋涡线的教程，希望大家喜欢，请继续关注脚本之家。
