SolidWorks创建三维模型零件很简单，半圆键是一种常用的标准件，该怎么绘制这个模型呢？下面我们就来看看详细的教程。

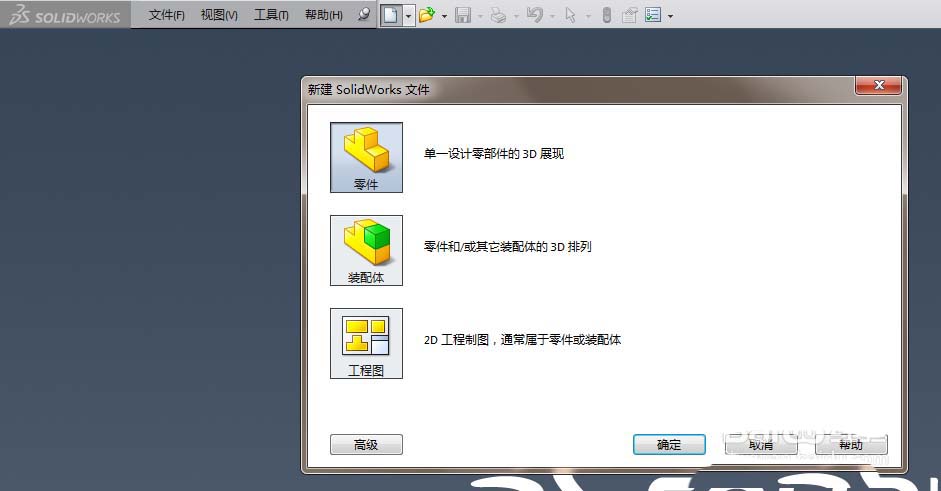

1、打开SolidWorks软件，新建一个零件文件。

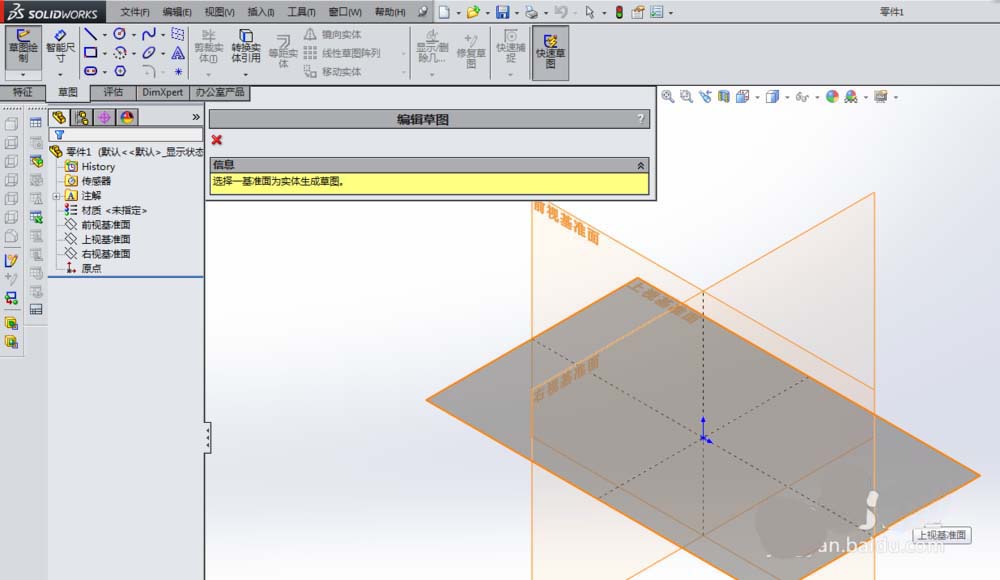

2、如下图所示，以上视基准面为草图平面创建一个草图。

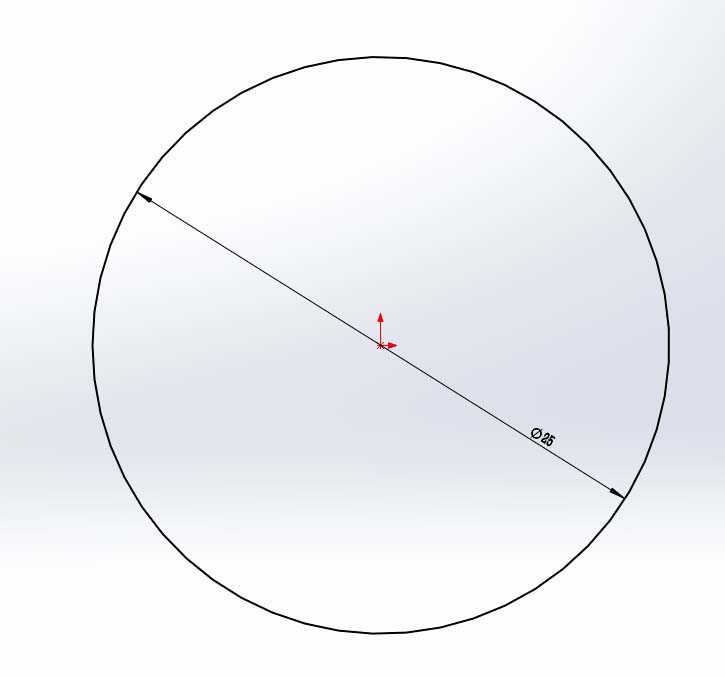

3、在草图工具栏中找到圆命令并激活，画一个直径25mm的圆。

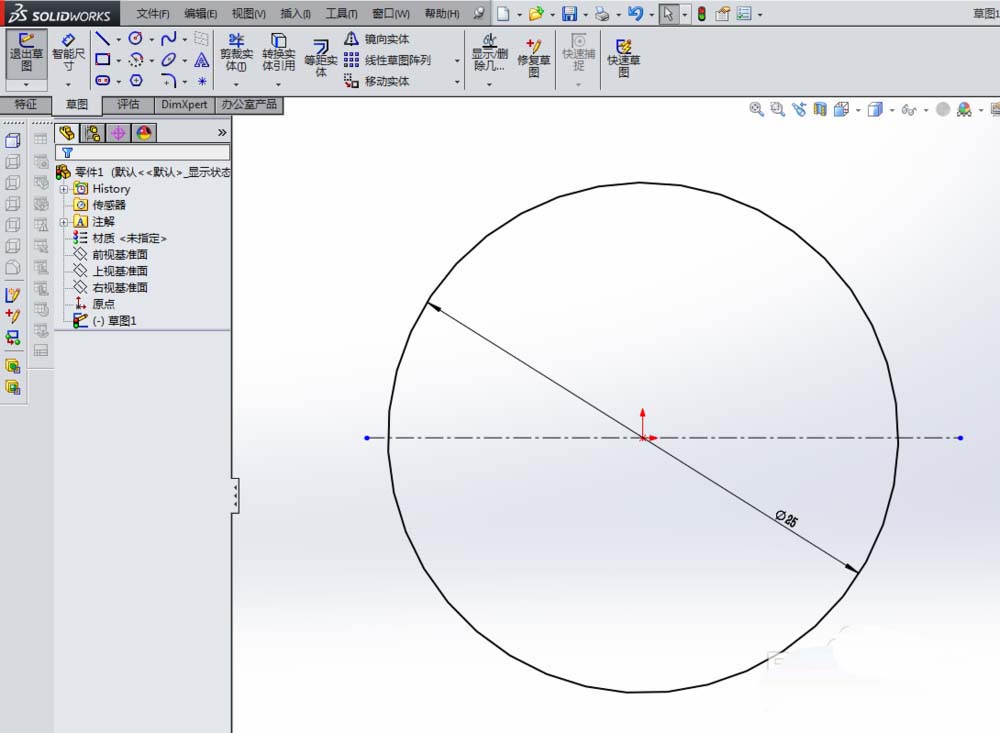

4、如下图所示，画一条经过圆心的构造线。

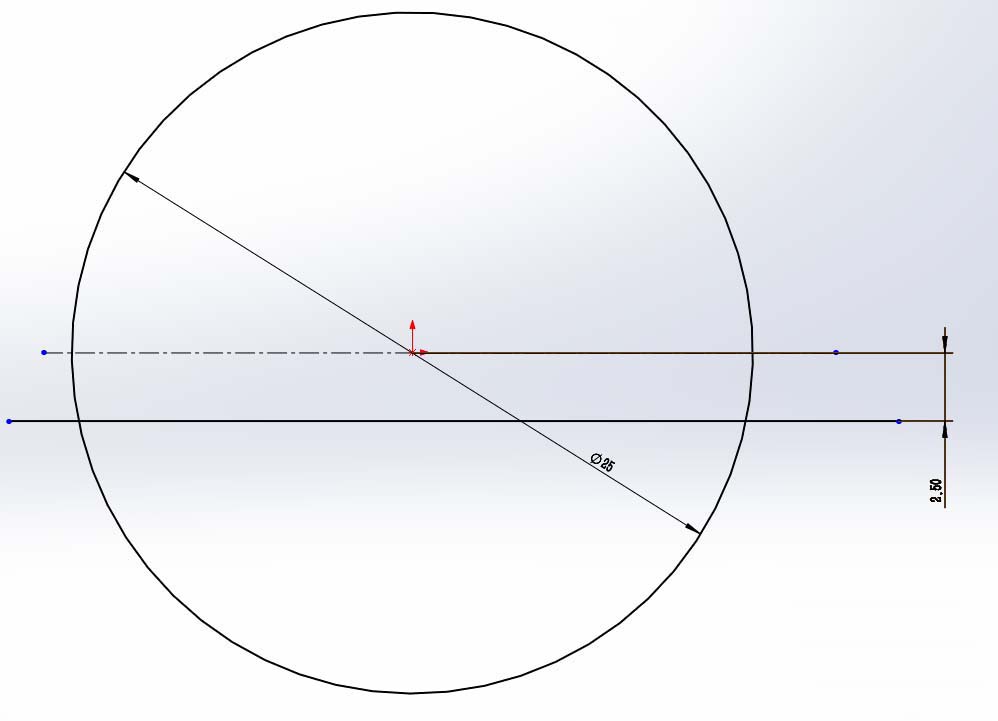

5、如下图所示，再画一条水平线，这条线距离圆心2.5mm

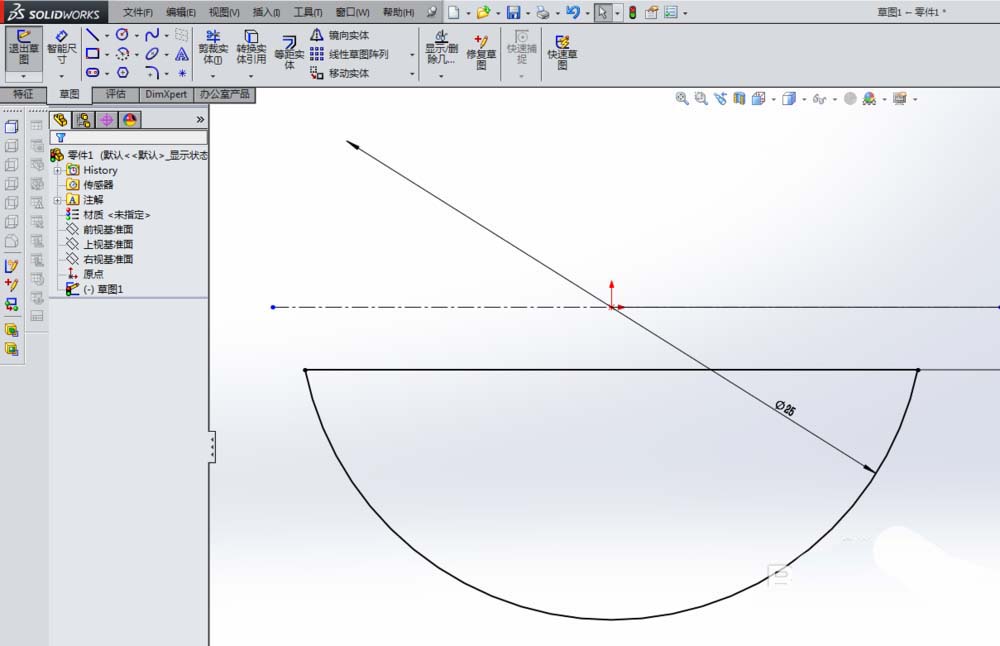

6、在草图工具栏中刚找到“裁剪”命令，按下图所示，进行裁剪。

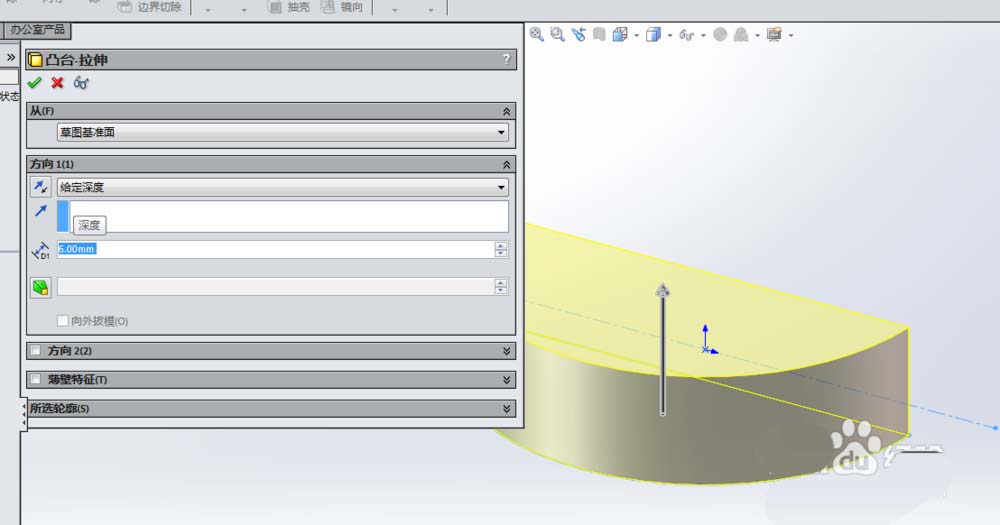

7、如下图所示，用“拉伸凸台/基体”命令，拉伸6mm高。

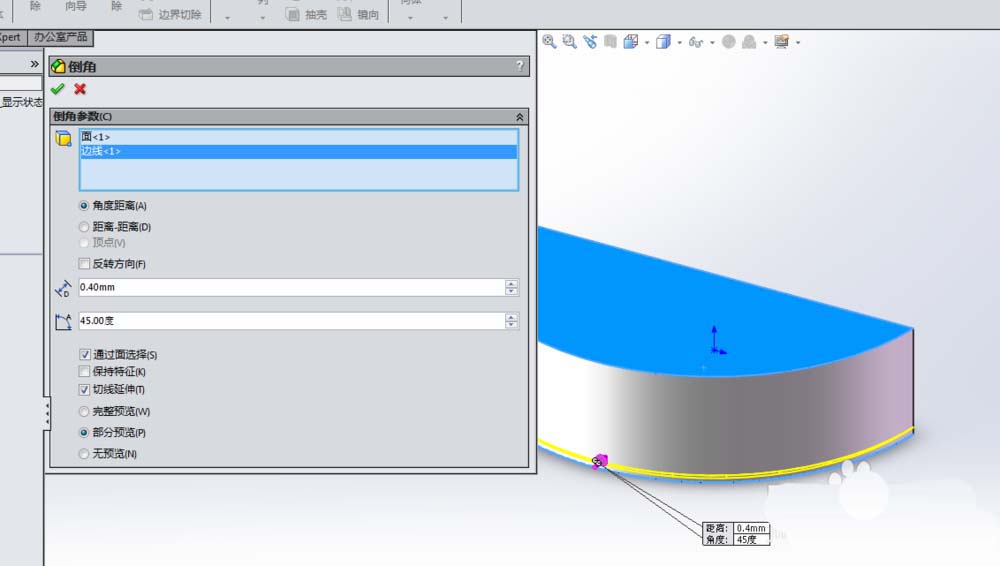

8、如下图所示，在工具栏中找到“倒角”命令，对两个圆弧进行倒角，倒角尺寸0.4mm。说明一下，“倒角”命令藏在“圆角”命令下面。

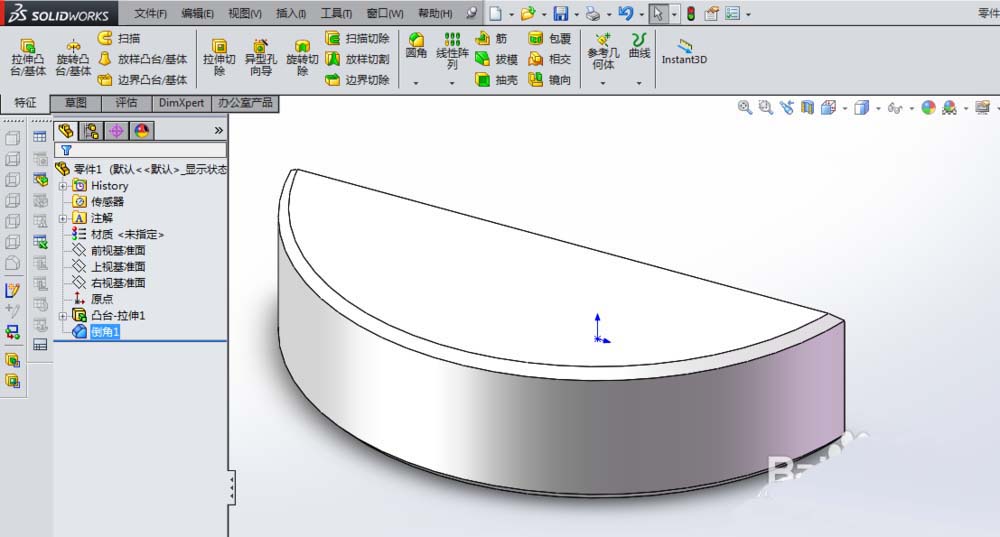

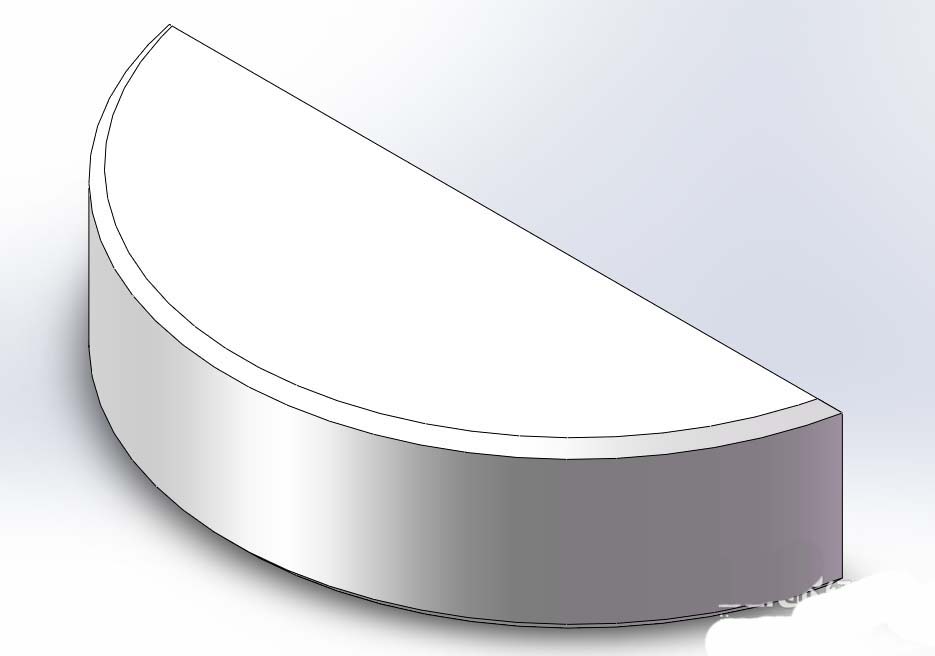

9、完场以上操作，一个符合国家标准的”GB/T 1099.1键 6x10x25”半圆键就造好了。如下图所示。
说明一下，我们演示的半圆键规格GB/T 1099.1键 6x10x25数据来自《现代工程图学》
以上就是SolidWorks创建半圆键零件模型的教程，希望大家喜欢，请继续关注脚本之家。
