今天我们就来介绍一个简单的使用，就是UG10.0通过缝合命令将片体缝合成实体的过程，很简单，下面我们就来看看详细的教程。

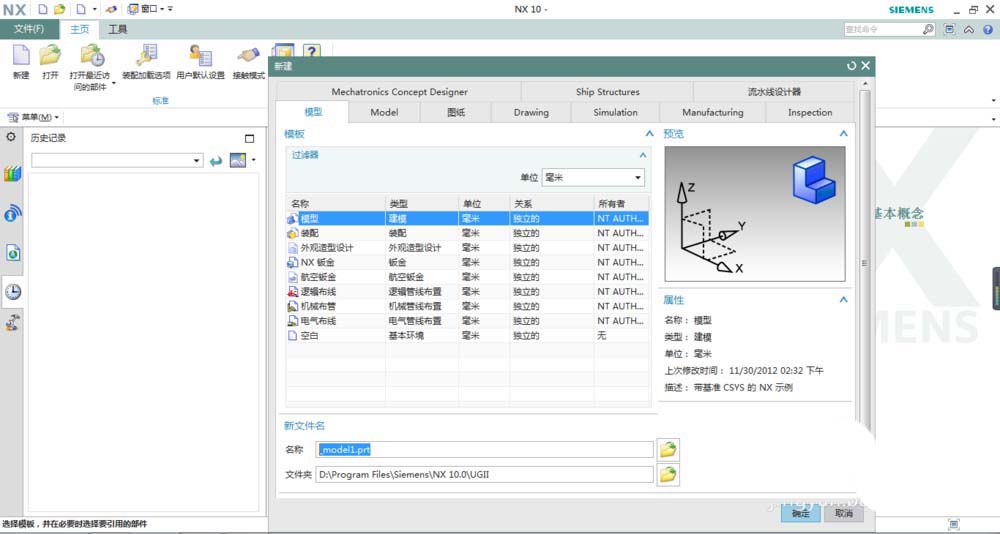

1、打开UG10.0软件，新建一个模型文件。

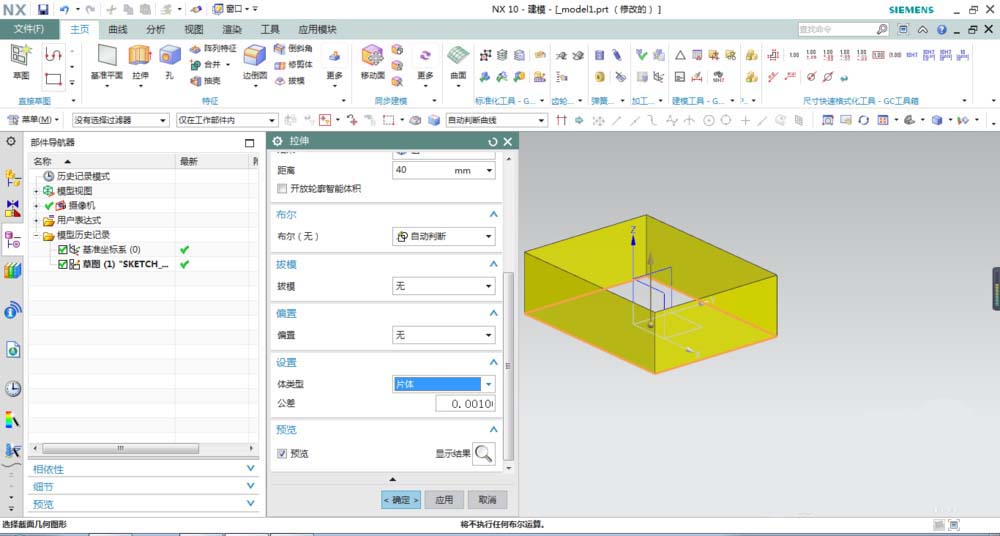

2、拉伸一个片体作为演示所用。（拉伸片体与拉伸实体的步骤是相同的，只是需要将设置中的体类型由实体改成片体就可以了）

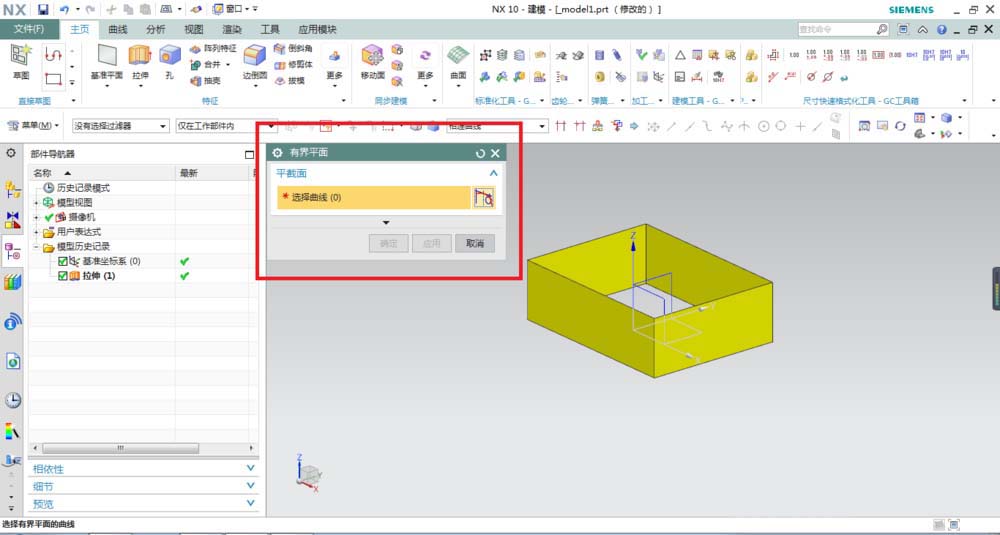

3、激活“有界平面”，出现如下图所示的有界平面对话框。激活方式有两种。
方法一：执行【菜单】【插入】【曲面】【有界平面】；
方法二：在工具栏中执行【曲面】【更多】【有界平面】。两种方法各有优劣。

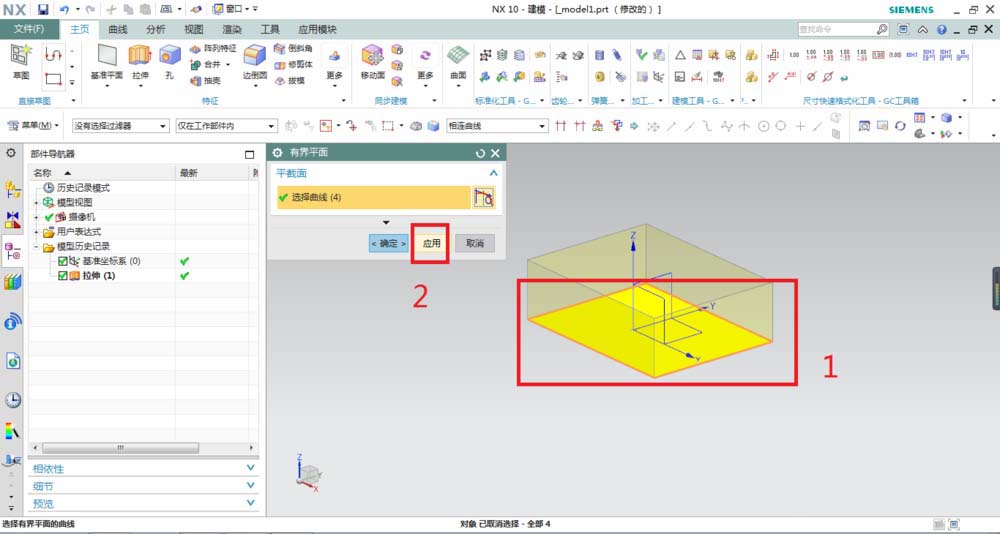

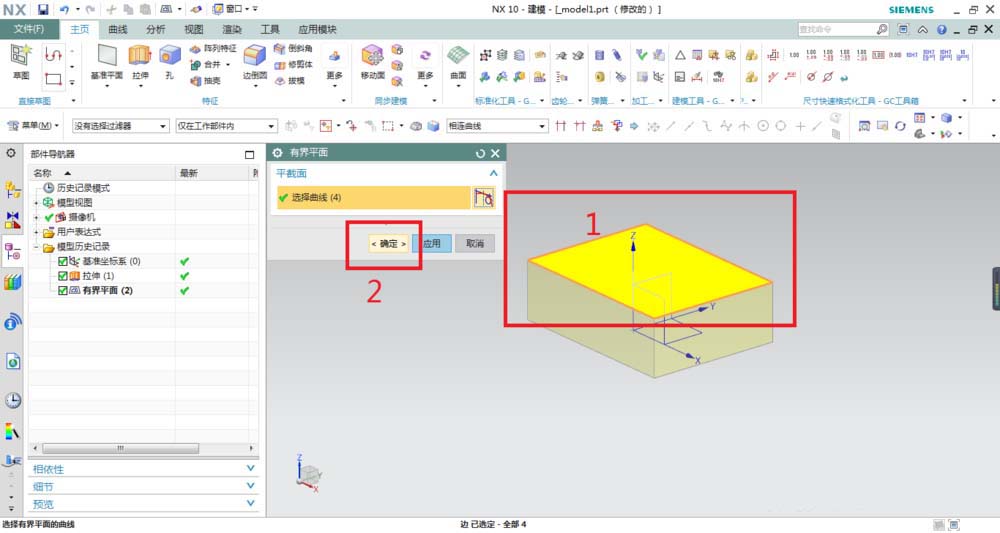

4、根据“有界平面”对话框的操作提示，我们选择四条曲线，如下图所示1号红色框选，四条封闭的直线选完之后，就出现了一个平面，然后点击2号红色框选中的“应用”按钮。因为我们还需要再创建一个有界平面，将之前拉伸的片体完全封闭起来，所以需要保留这个“有界平面”对话框。

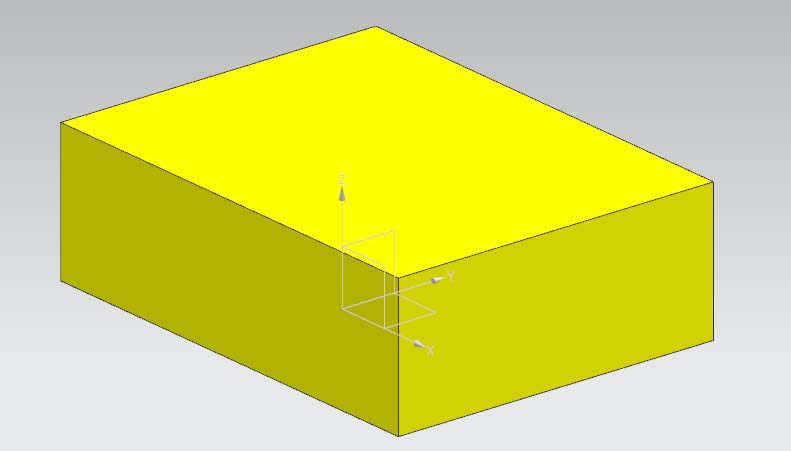

5、如下图所示，用上一步相同方法创建另一个有界平面，至此，拉伸出来的片体完全成为了一个封闭的六面体。其实这是假的，它里面是空的，它仅仅只是个片体。

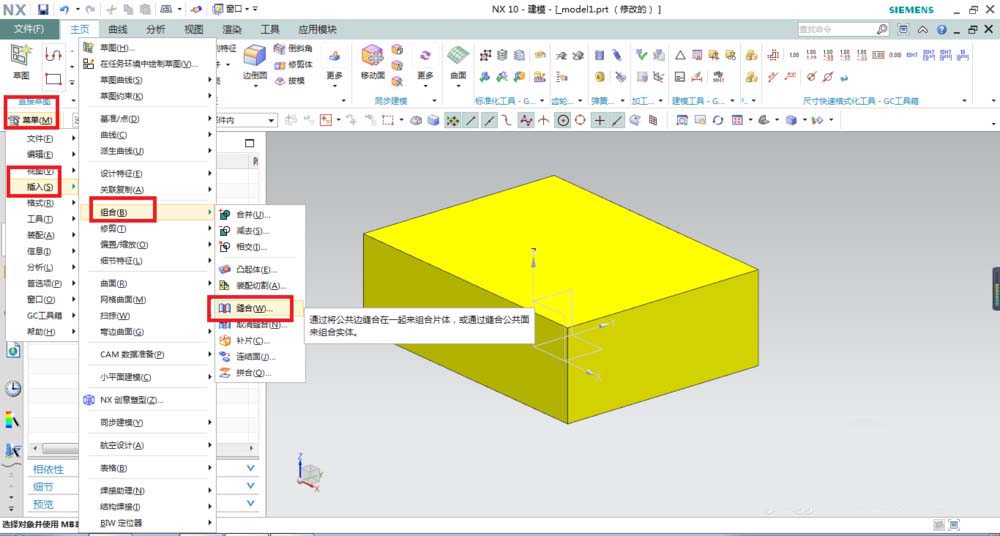

6、以上5步完全是为了下面的操作做铺垫，接下来才是“缝合”命令的具体操作步骤。如下图所示，执行【菜单】【插入】【组合】【缝合】，激活“缝合”命令。

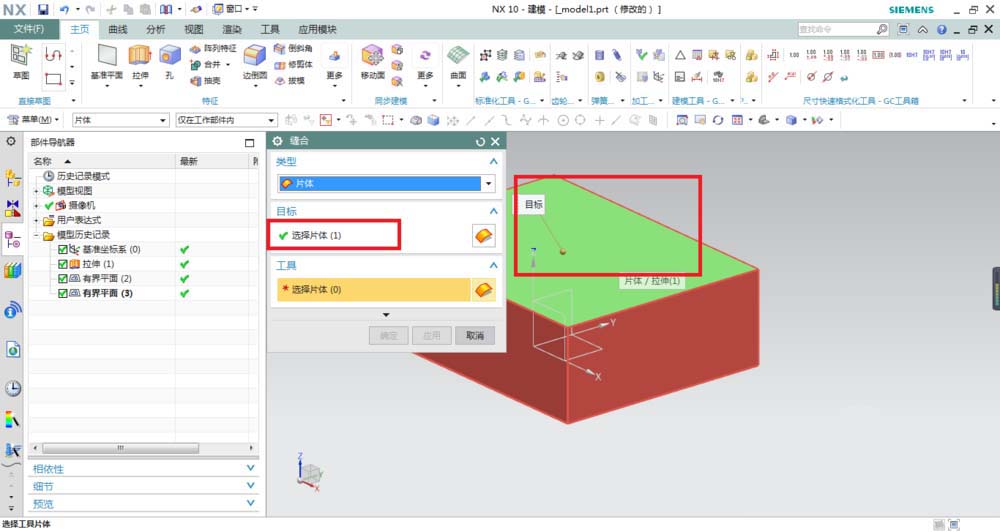

7、根据弹出的“缝合”对话框给出的操作提示，先选择目标片体，如下红色框选，变成绿色的平面就是我们选择的目标片体。说明一下，类型默认的是片体，可以不用理会。
8、选择完目标片体，接下来就是选择工具片体，如下图所示选择拉伸的片体和另一个有界平面（其实就是目标片体之外的所有片体）。选择完片体之后，点击“确定”完成缝合操作

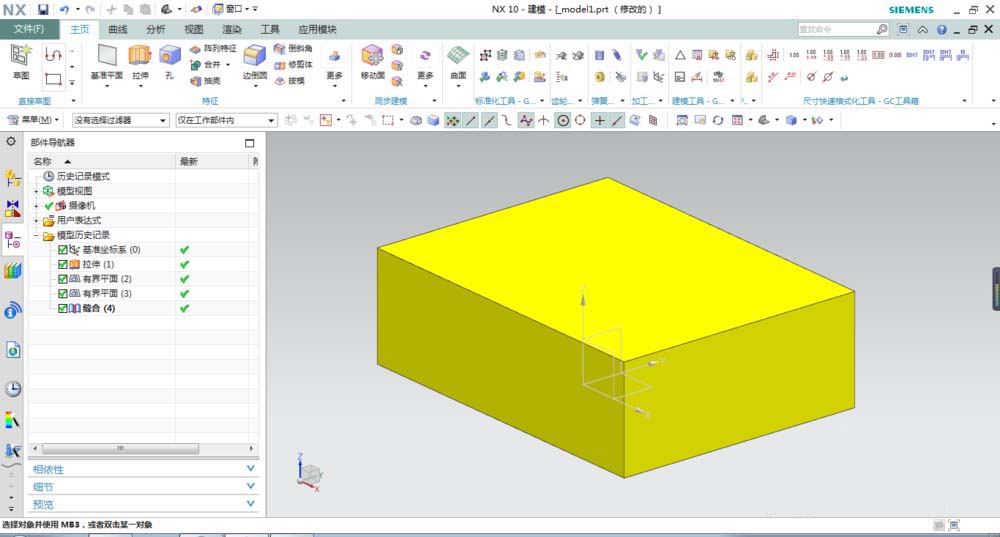

9、如下图所示缝合完毕，别看它和缝合之前没什么区别，其实它里面已经是实心的。
10、为了证明片体缝合之后已经变成了实体，我们可以使用修剪体命令，将实体修剪一下，如下两幅图所示，第一幅图是修剪体对话框，目标选择体是缝合成的实体，工具平面是XZ平面；第二幅图是修剪之后的实体，可以看到确实是个实体，而不是空心片体。
以上就是UG10.0缝合命令将片体变成实体的教程，希望大家喜欢，请继续关注脚本之家。
