C4D中可以按数值创建一个机械曲柄，该怎么创建曲柄模型呢？下面我们就来看看详细的教程。

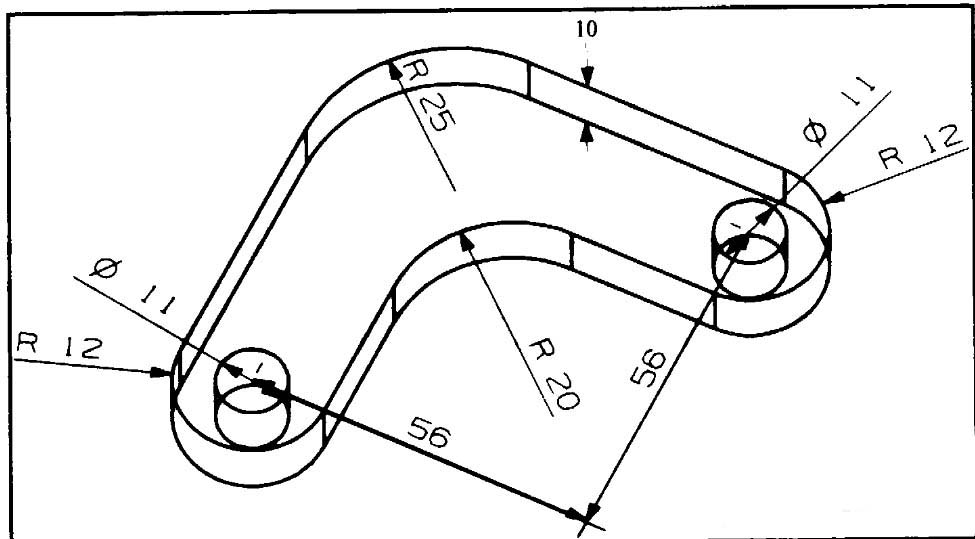

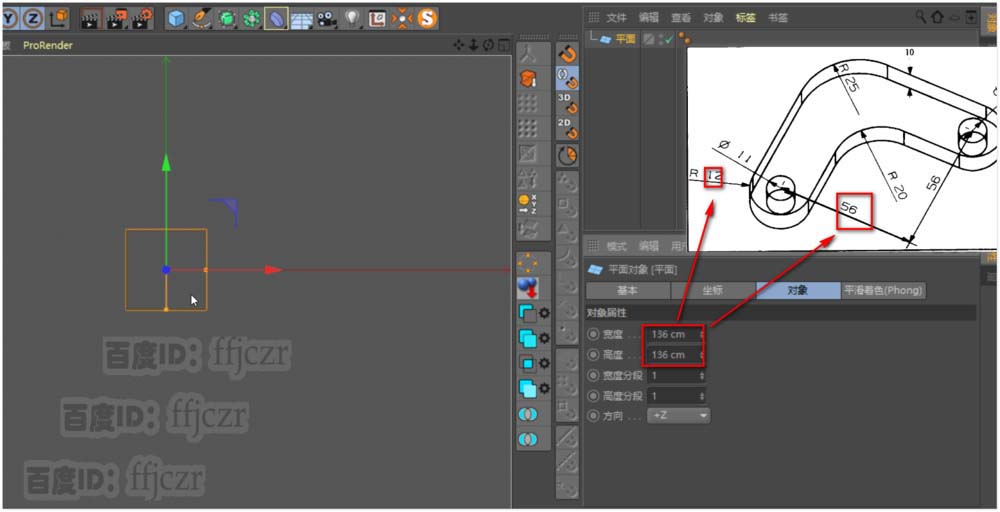

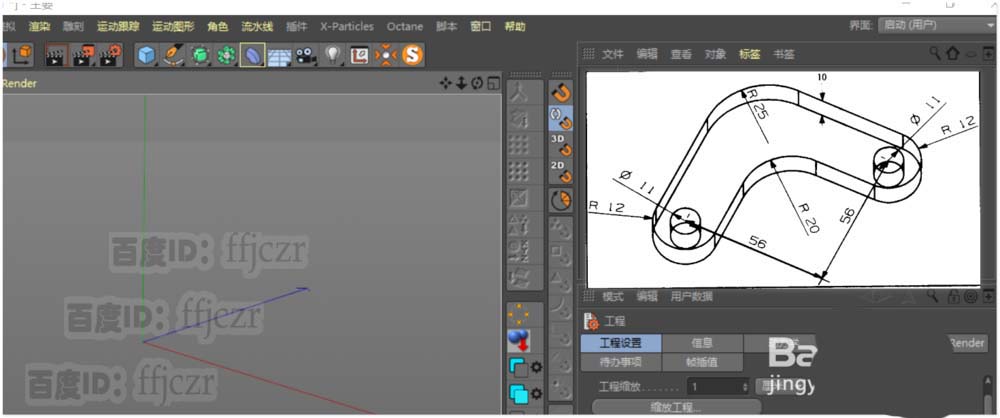

1、用截图软件，将图纸顶置于桌面以方便查看；创建一个平面，宽度和高度为136，距离可以根据图纸圆孔的距离和倒圆角的半径得到。平面分段为2

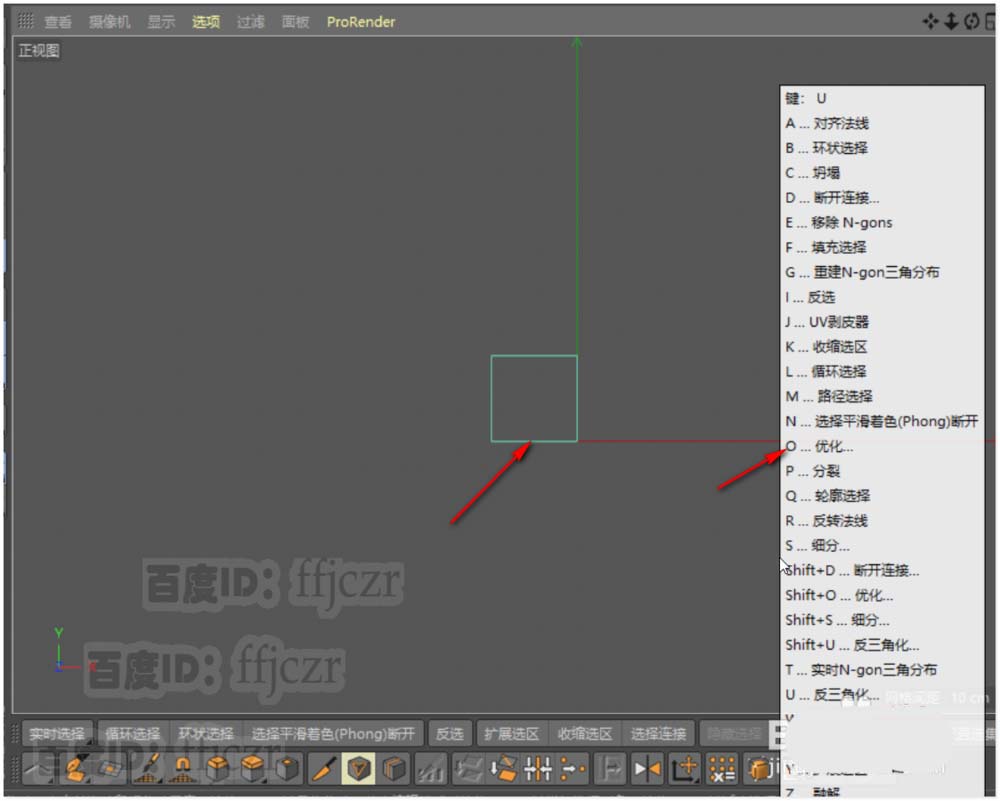

2、将上步创建 的平面转为可编辑多边形，保留左上角的面，其余面删除。点模式下优化点。

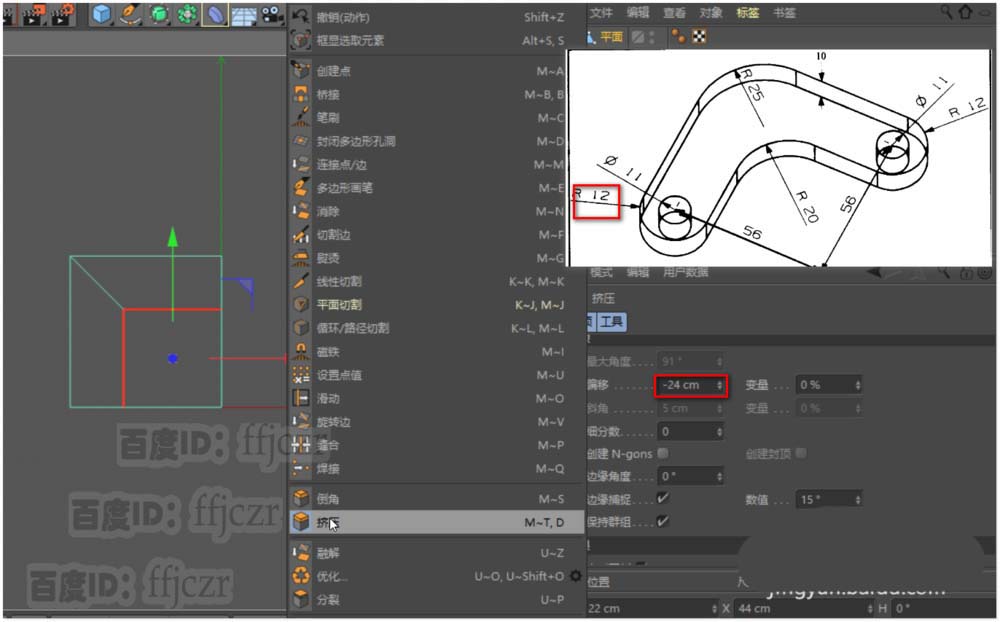

3、边模式下，选择左边顶角上的二条相交边；进行挤压，挤压偏置的距离为-24（图纸上倒圆角的直径）。

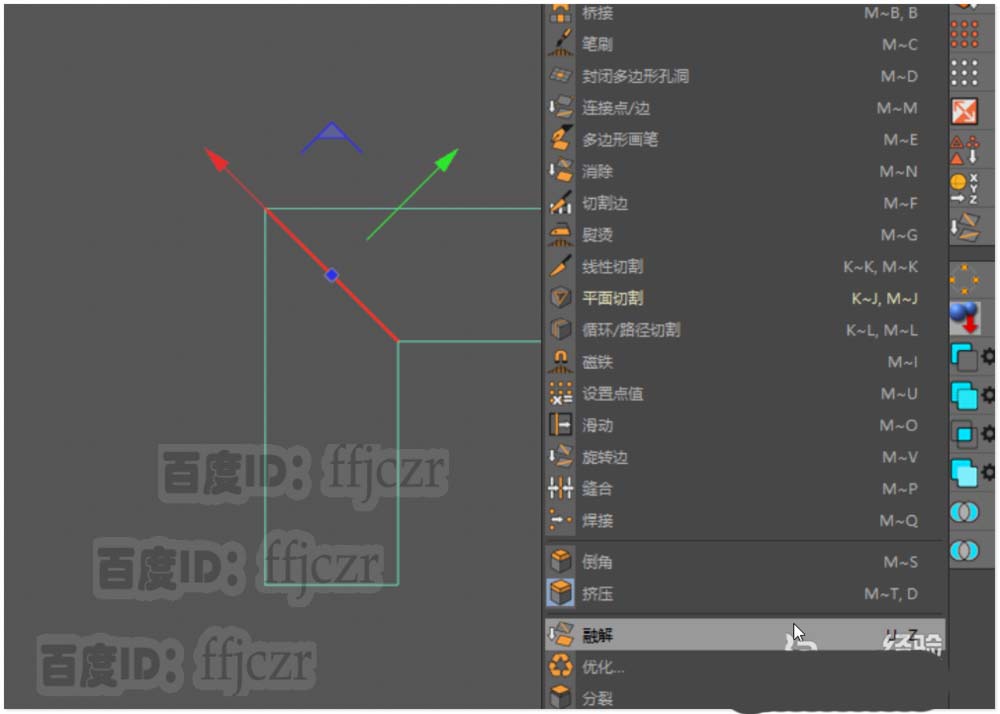

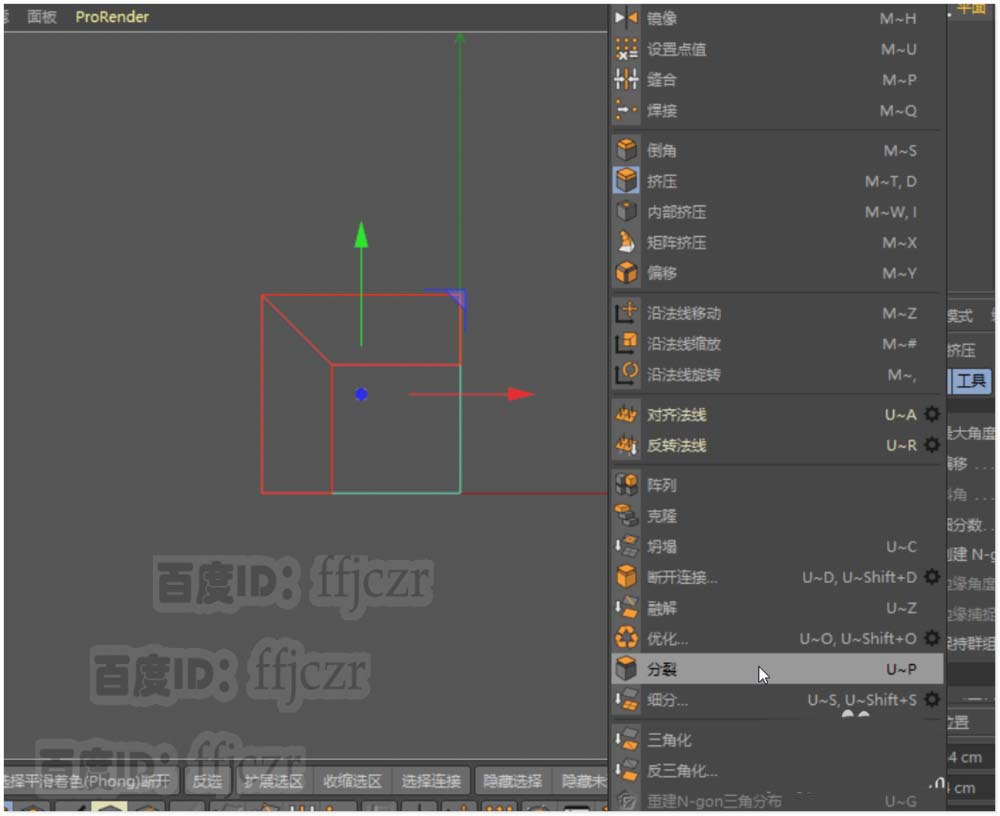

4、面模式下选中挤压后得到的直角面，选用分裂命令，删除原四边面；用融解命令将直角的结构线去掉。

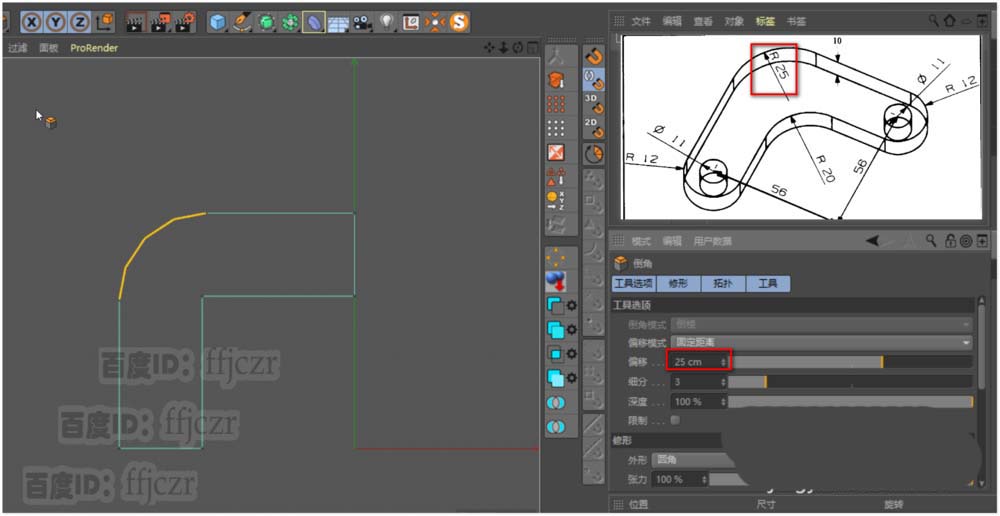

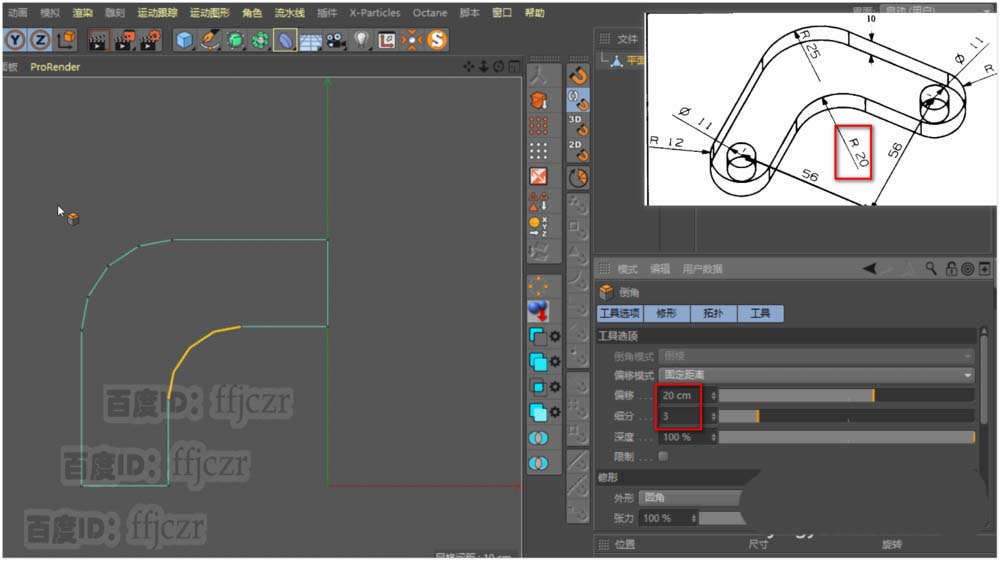

5、点模式下，对直角的两端点进行倒角。最外点的半径为25，内点为20，分段都设定为3。

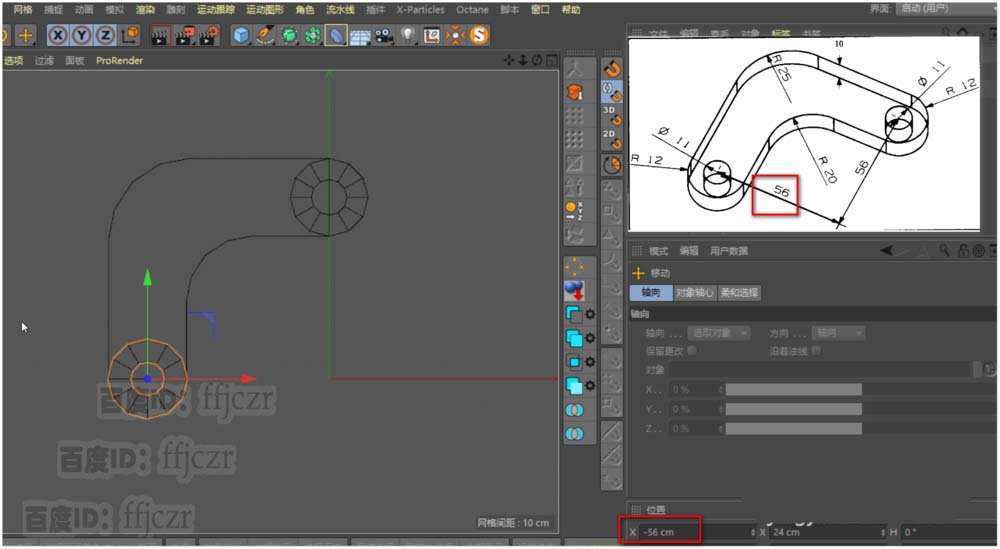

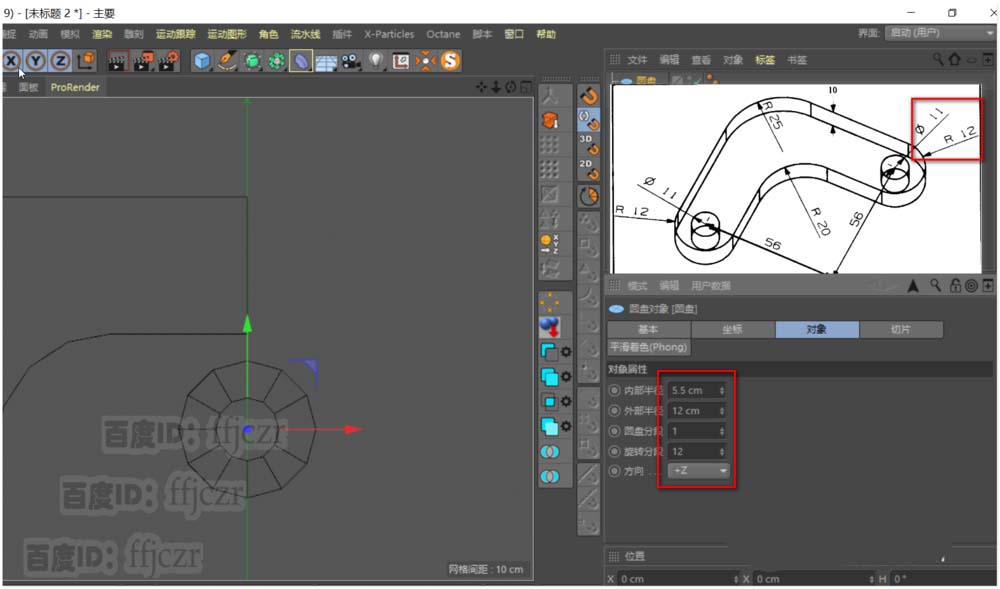

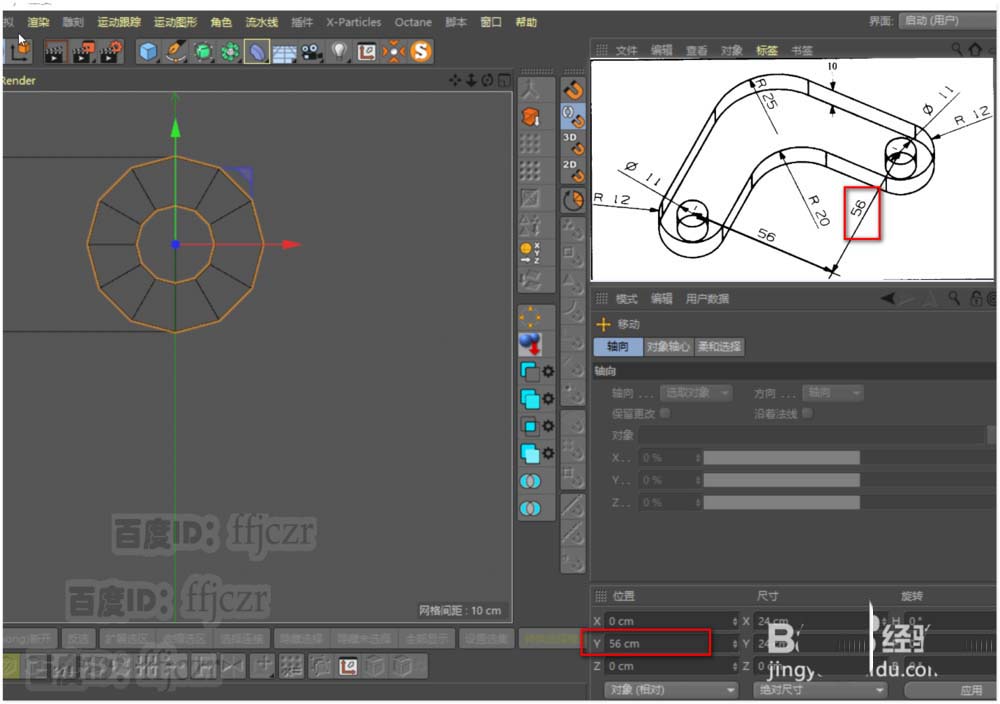

6、创建一个圆盘，内部半径为5.5，外部半径为12；圆盘分段为1，旋转分段为12，方向为+z。将圆盘转为可编辑多边形，在对象坐标中调整Y轴的值为56，其它为0。复制圆盘，将其坐标的X轴修改为-56，其余为0.

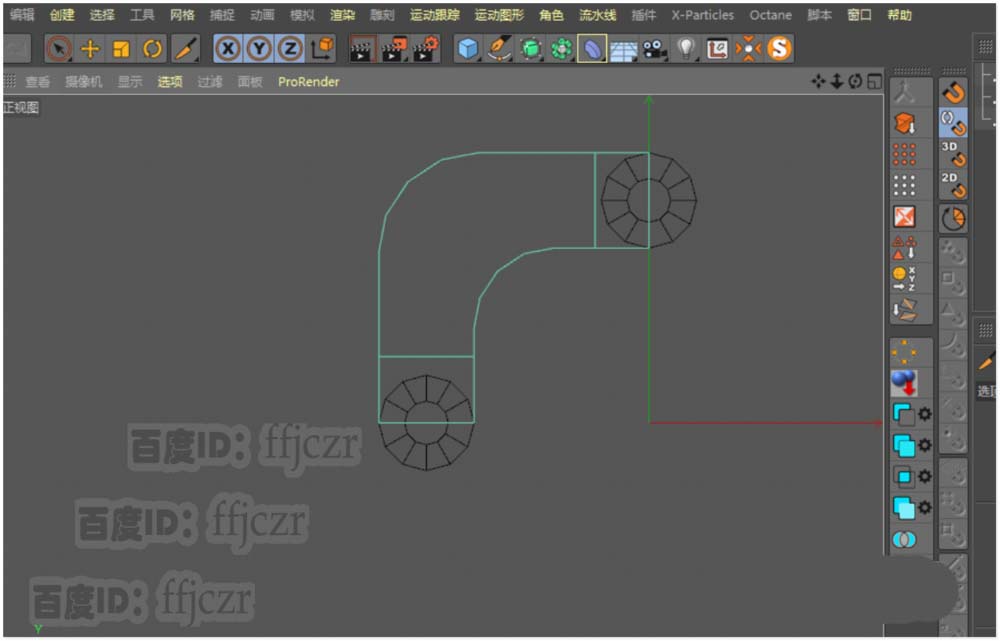

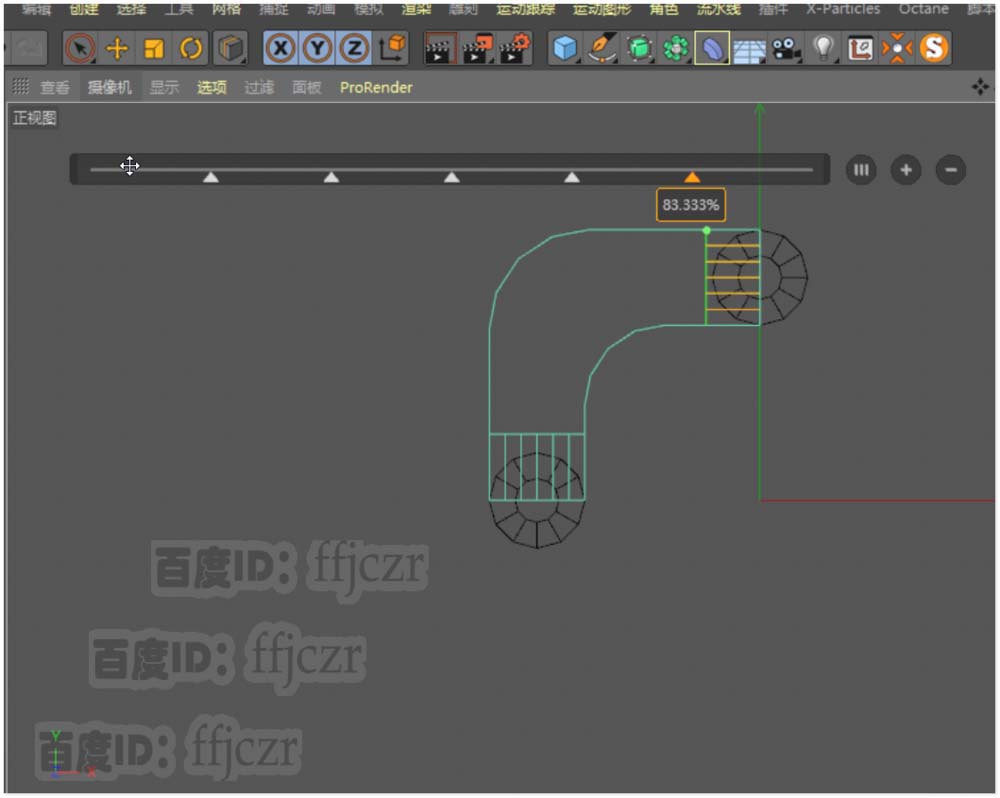

7、选中直角平面，分别给直角的两端添加一段线。用循环切刀命令，分别给添加的曲线进行等距加线，加5条线。

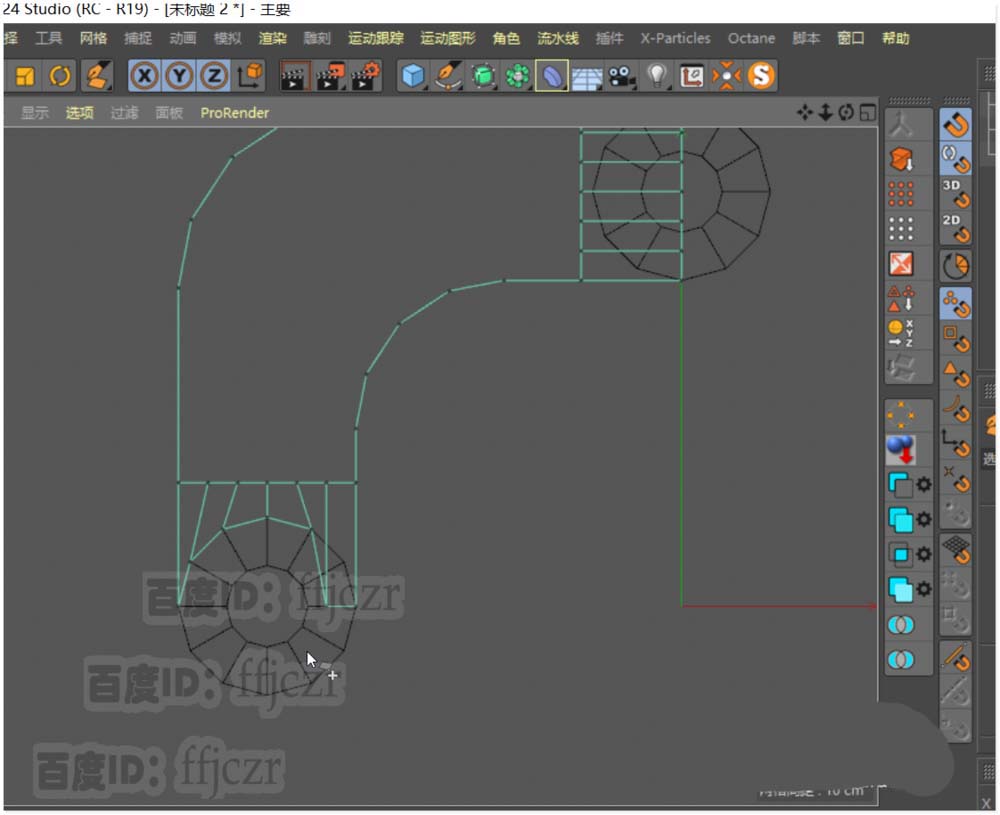

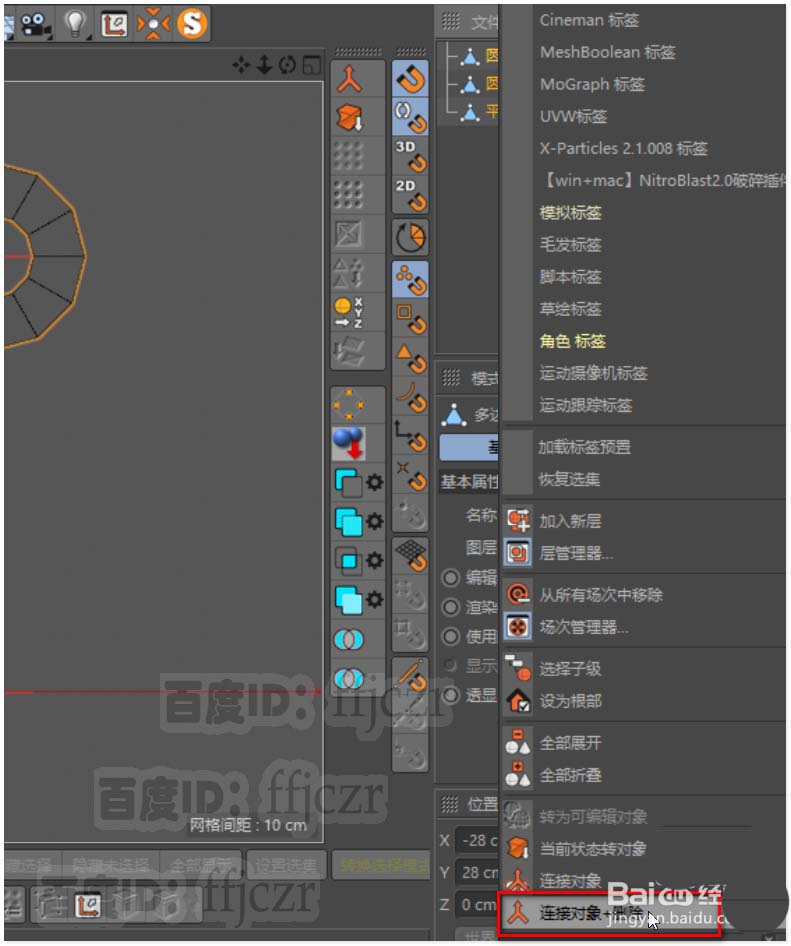

8、启动捕提功能，将上步添加线所形成的点调整到与圆盘上的点重合（直角两 端 都一样的操作）。所有点调整好后，选择所有对象进行连接对象+删除。

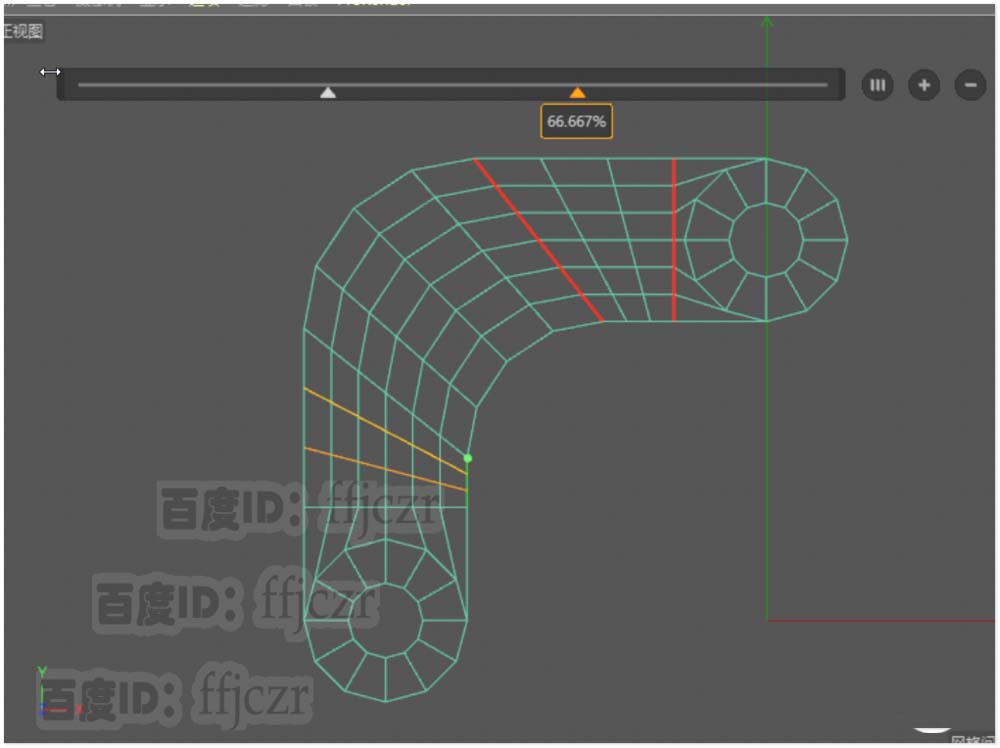

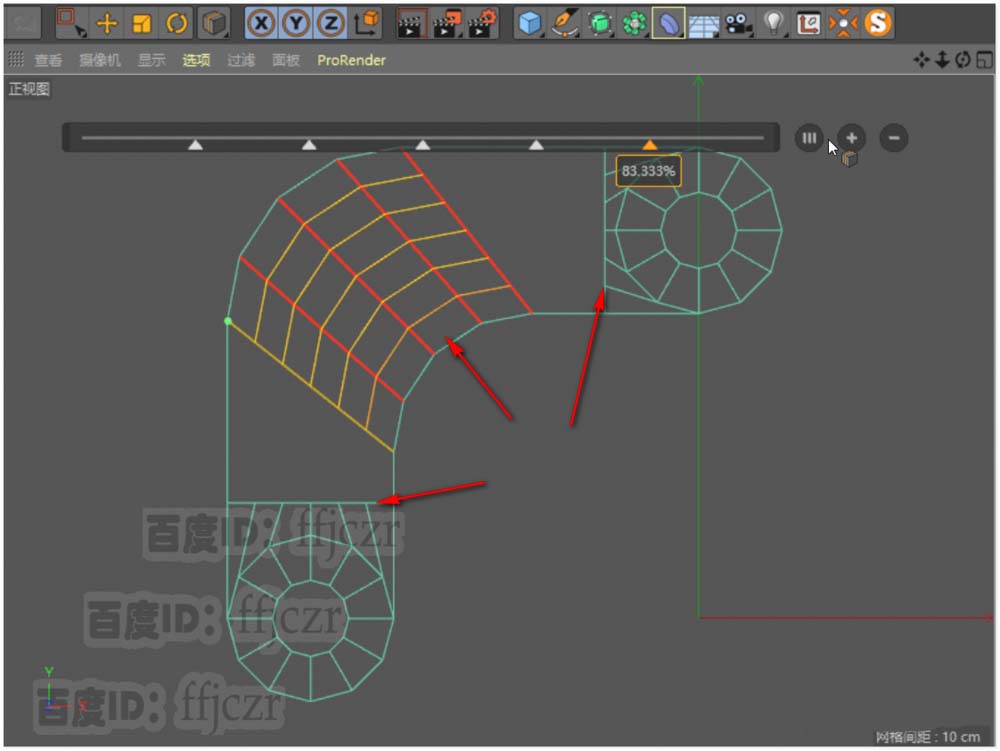

9、用切刀工具，给直角的两个倒角圆弧进行添加构造线，对添加的构造线进行循环切刀加线，所加的线要与两端的线相同（为5）。
10、用缝合工具，将两端的与圆角连接起来。再用循环切刀命令给少线的地方添加合适的结构线。

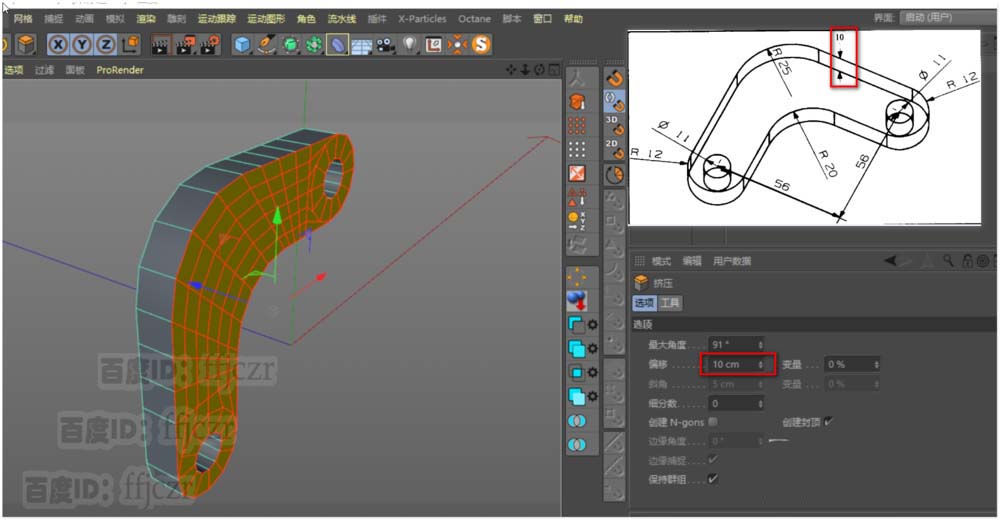

11、在面模式下全选所有面，进行挤压，挤压的距离为10.

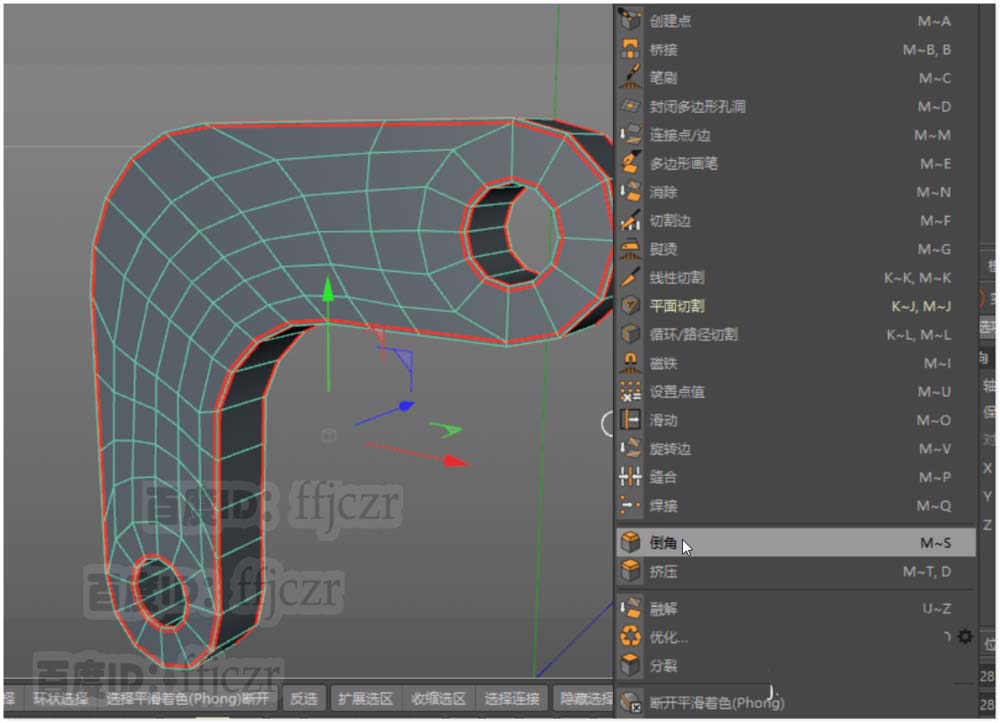

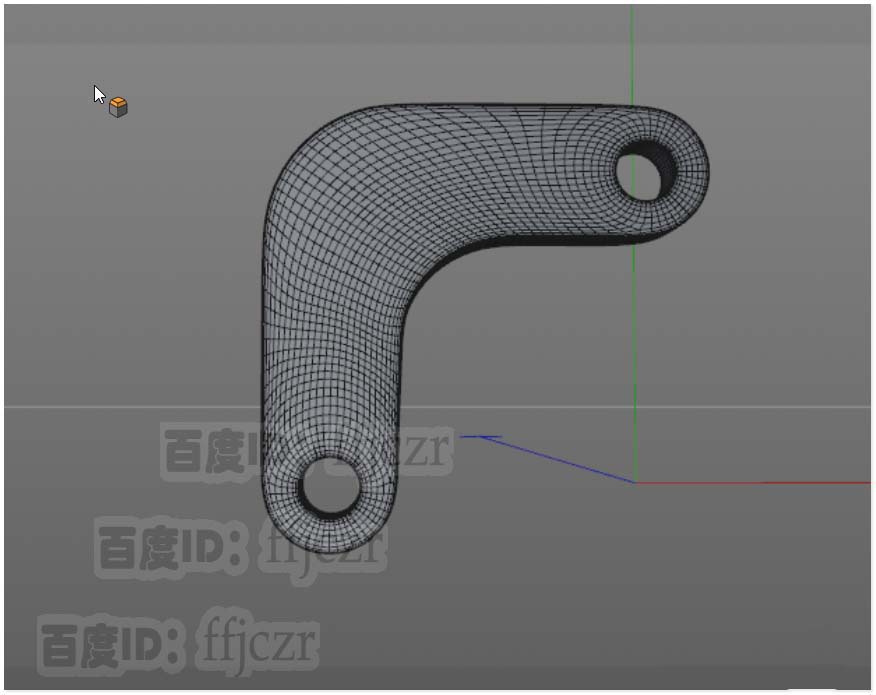

12、选中挤压出的模型轮廓边，进行倒角，倒角的方式为实体，距离为0.5；给模型添加一个曲面细分，得到模型的完整状态。
以上就是c4d创建曲柄零件模型的教程，希望大家喜欢，请继续关注脚本之家。
