CATIA绘制的草图，不想让线条参与建模，该怎么设置呢？下面我们就来看看详细的教程。

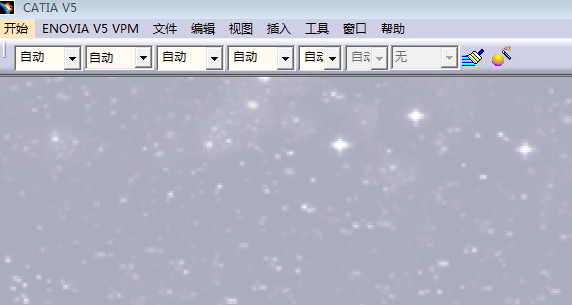

1、打开CATIA三维制图软件，点击新建进入建模part模块，依据链接进入草图模式

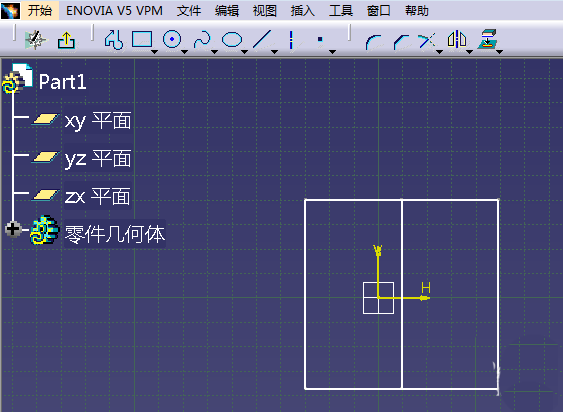

2、进入草图之后，我们进行绘图，以示例进行讲解草图平面内多与的线条如何处置。

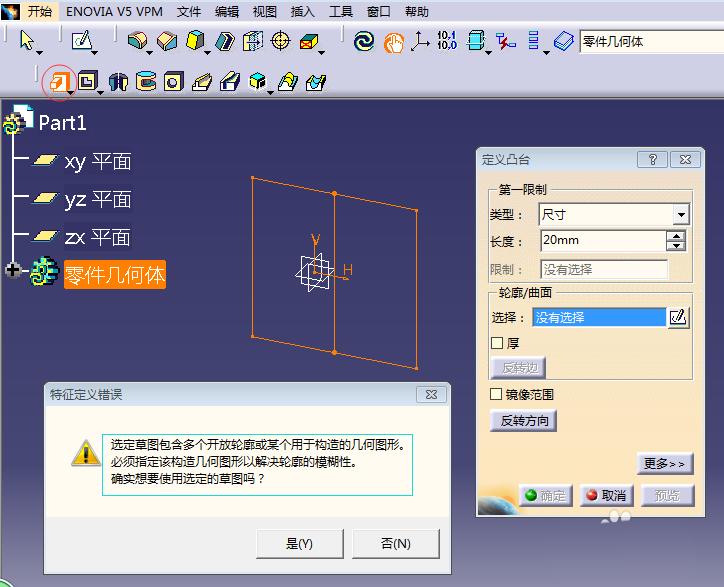

3、如步骤二图形所示，我们退出草图进行拉伸操作，最终肯定是不能实现拉伸操作的，因为一个草图中同时存在两个封闭状态图形，软件不能识别如何进行操作

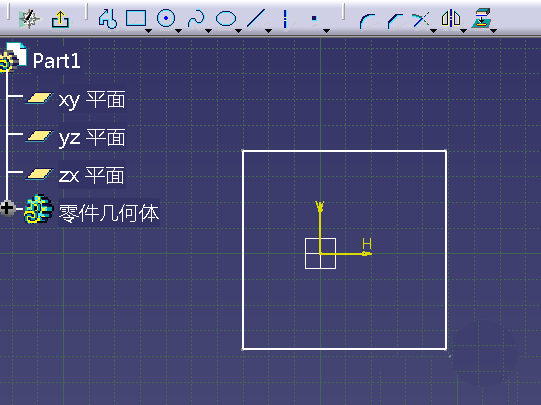

4、我们返回草图，对草图进行处理。一种是选择中间的线条，删除该线条，或者点击中间的线条后按DELETE进行删除

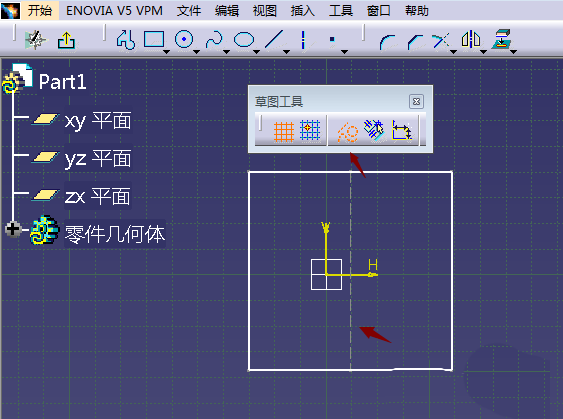

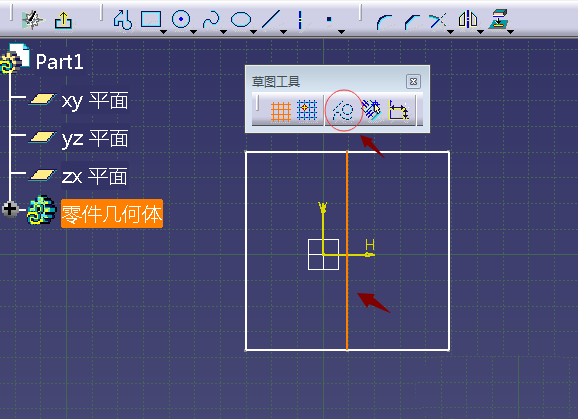

5、如果其中的线条与其他线条存在关联关系，我们不能直接将其删除的时候，我们要将其转化为参考线条即虚线，虚线就不在参与草图建模。选中不需要参与建模的线条，点击草图工具中的构造\标准元素命令，线条变为虚线，构造\标准元素命令呈现被选中状态

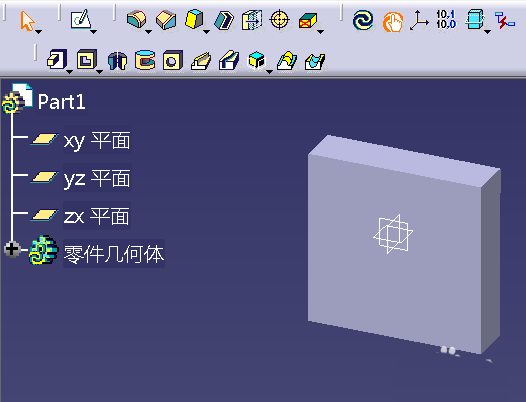

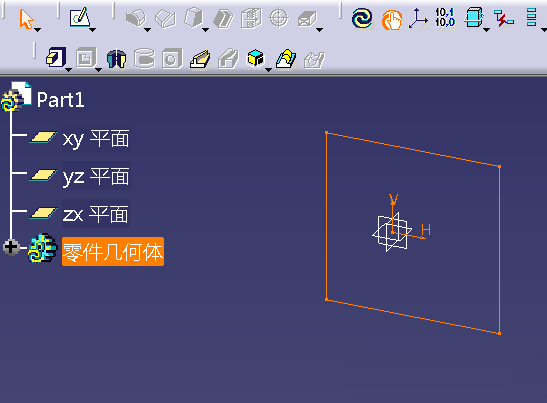

6、这时退出草图，进行拉伸操作，建模界面我们已经看不到中间的线条，也可以正常完成拉伸操作
7、同样在草图中我们也可以对直线通过轴线转化，从而使不必要的线，不参与建模，但是这种方法只能适用于直线，步骤5的方法适合所有线条
以上就是CATIA草图上的线条不参与建模的教程，希望大家喜欢，请继续关注脚本之家。
