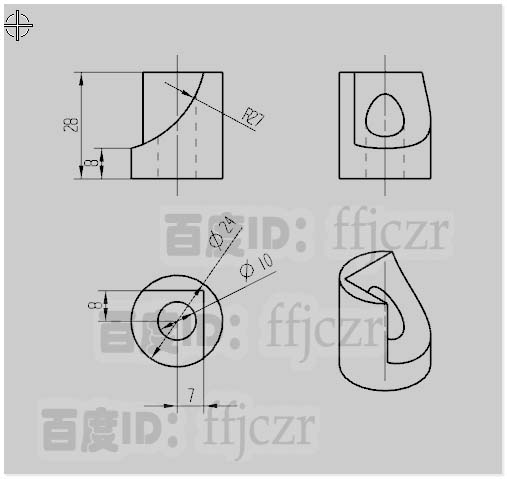

UG中想要创建一个零件模型，在机械加工中就是用一把平面铣刀对圆柱进行定点裁铣得到。具体该怎么制作这个零件模型呢？下面我们就来看看详细的教程。

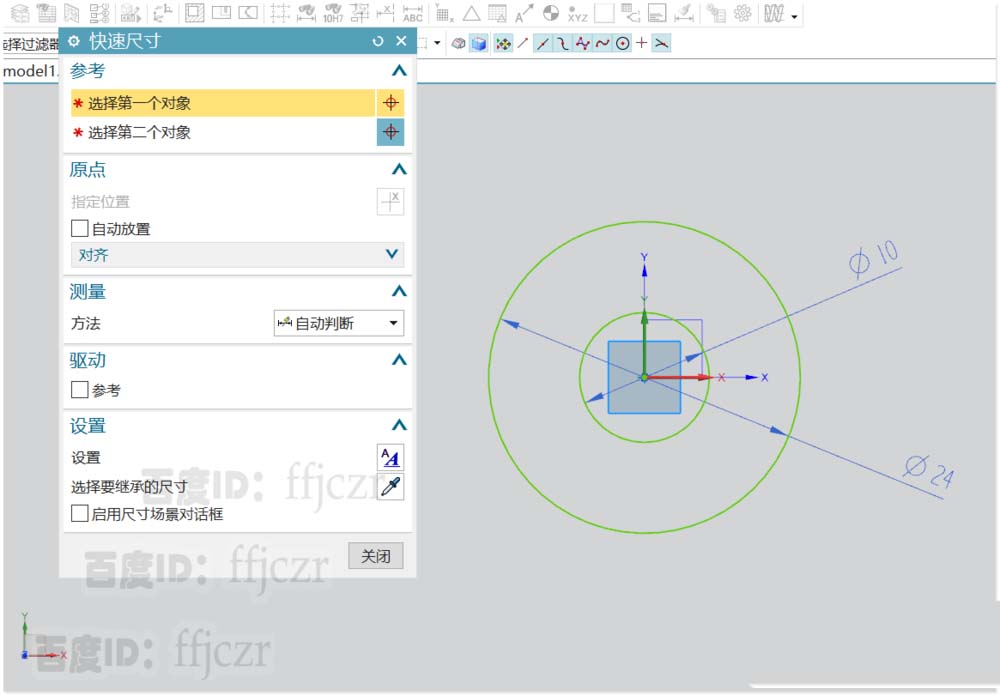

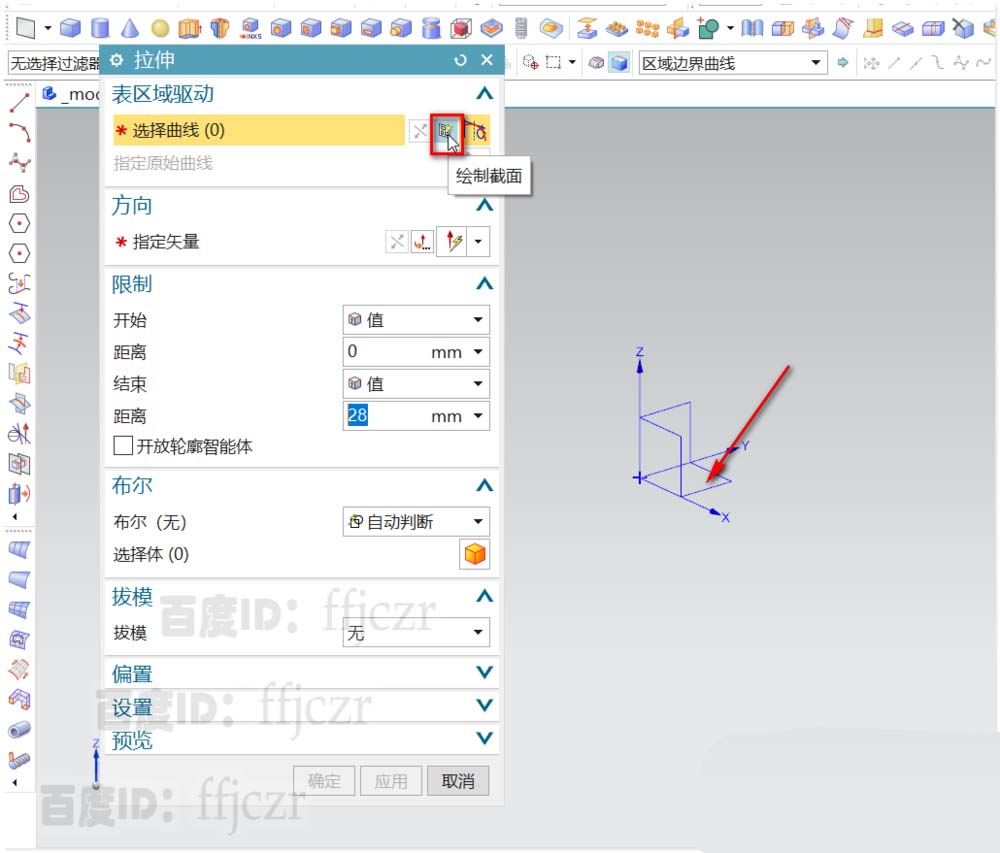

1、首先创建出带孔的圆柱。选用拉伸命令，以XY面为草绘平面。在草绘中以坐标原点为圆心，绘出二个同心圆，直径分别为：10、24.

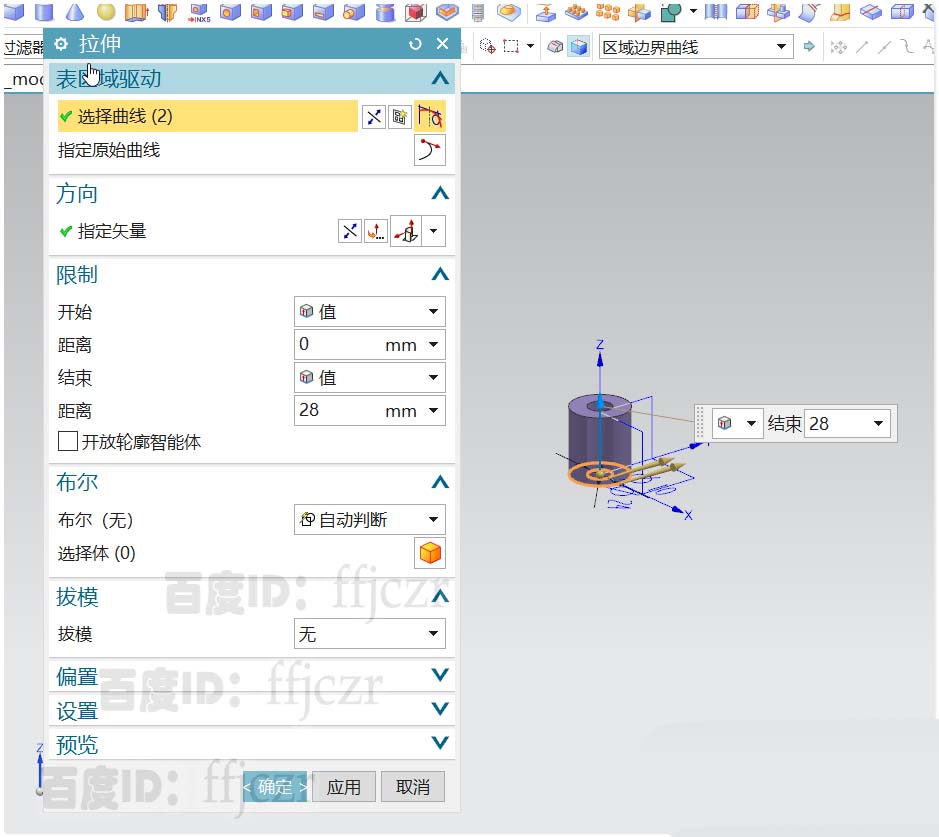

2、回到拉伸命令，矢量方向为+z,拉伸高度为28.得到带孔的圆柱体。

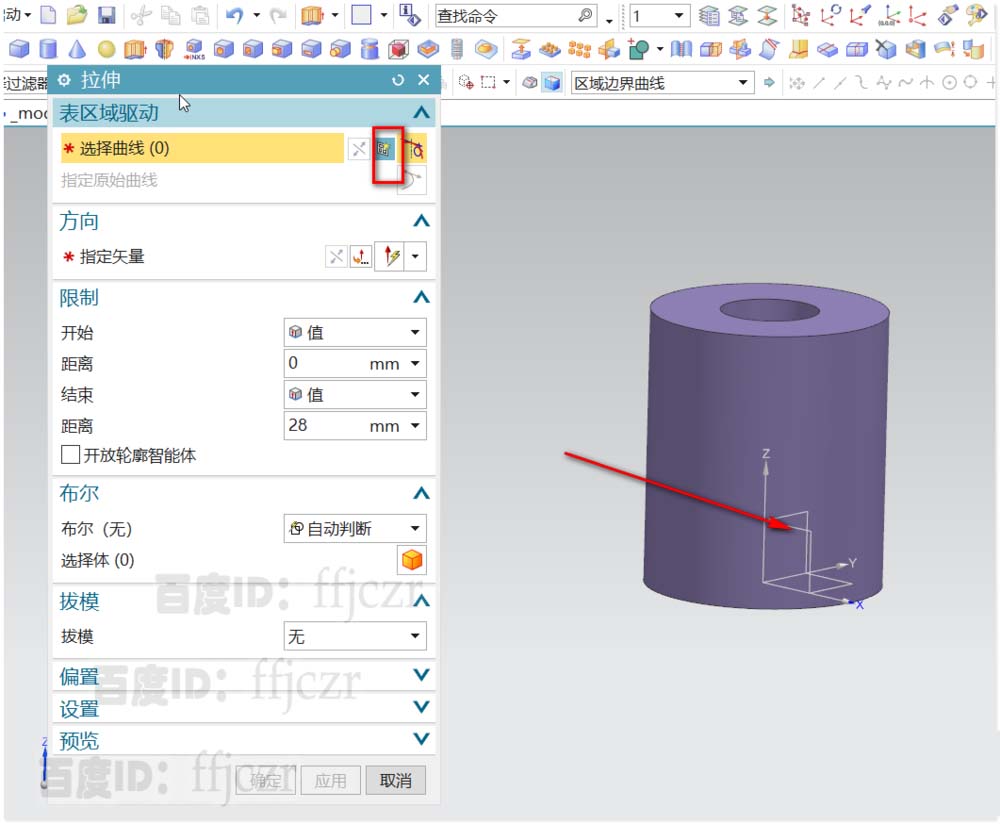

3、再次选用拉伸命令，以XZ面为草绘平面。进行如同平面铣刀的截面绘制。

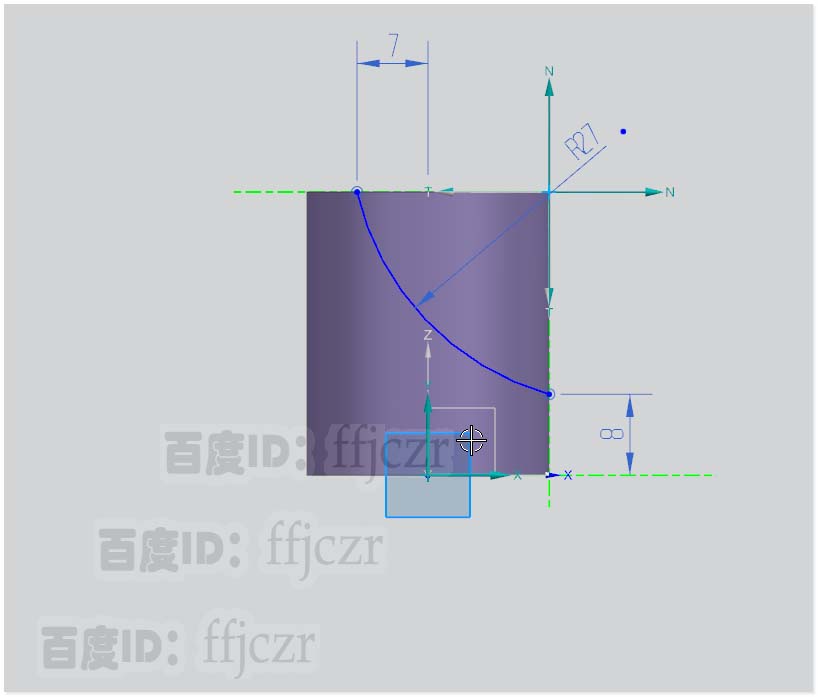

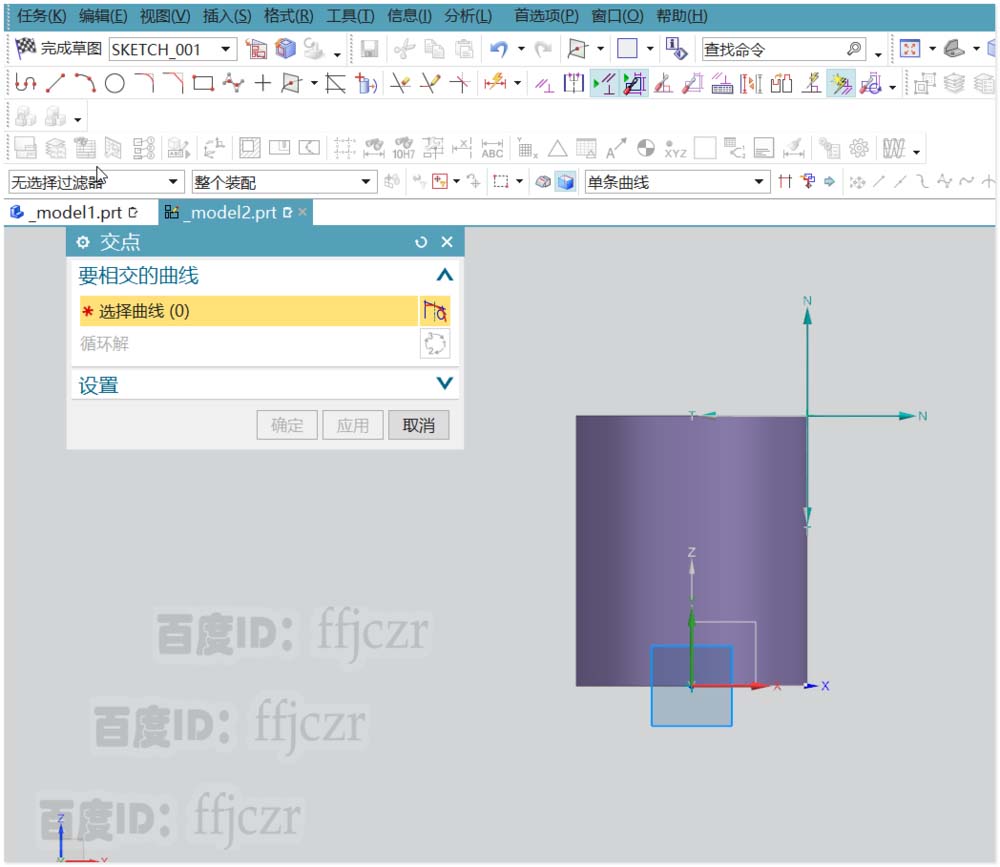

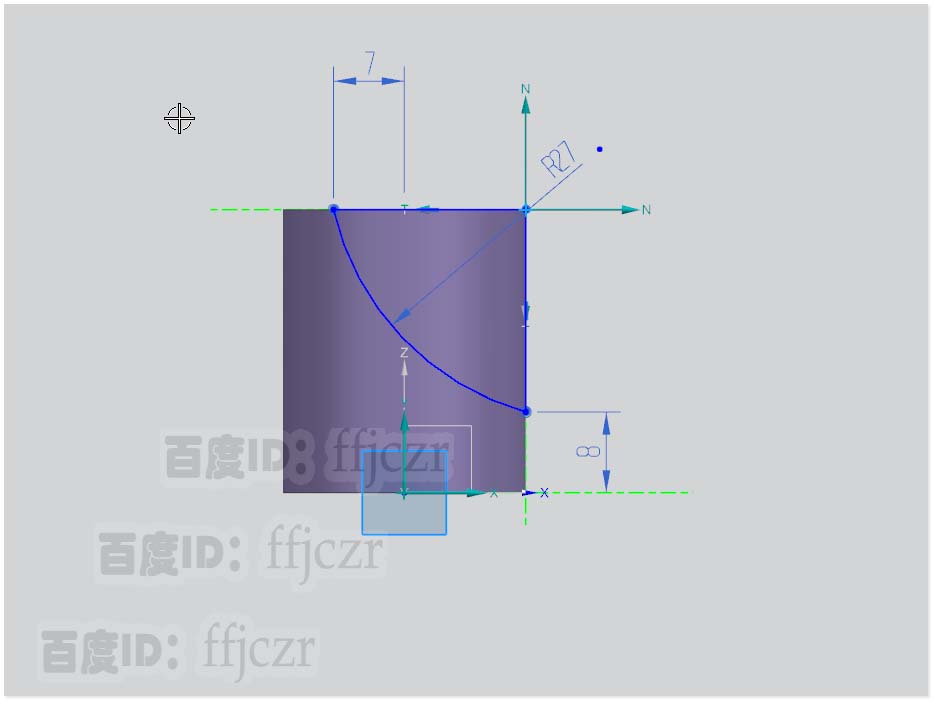

4、在草图模式里，选用交点命令，在第一象限创建出一个交点作为参考。用三点画弧，弧的两个端点分别在交点的X轴和Y轴上。对圆弧进行尺寸约束，数据如图所示；用曲线将圆弧封闭。

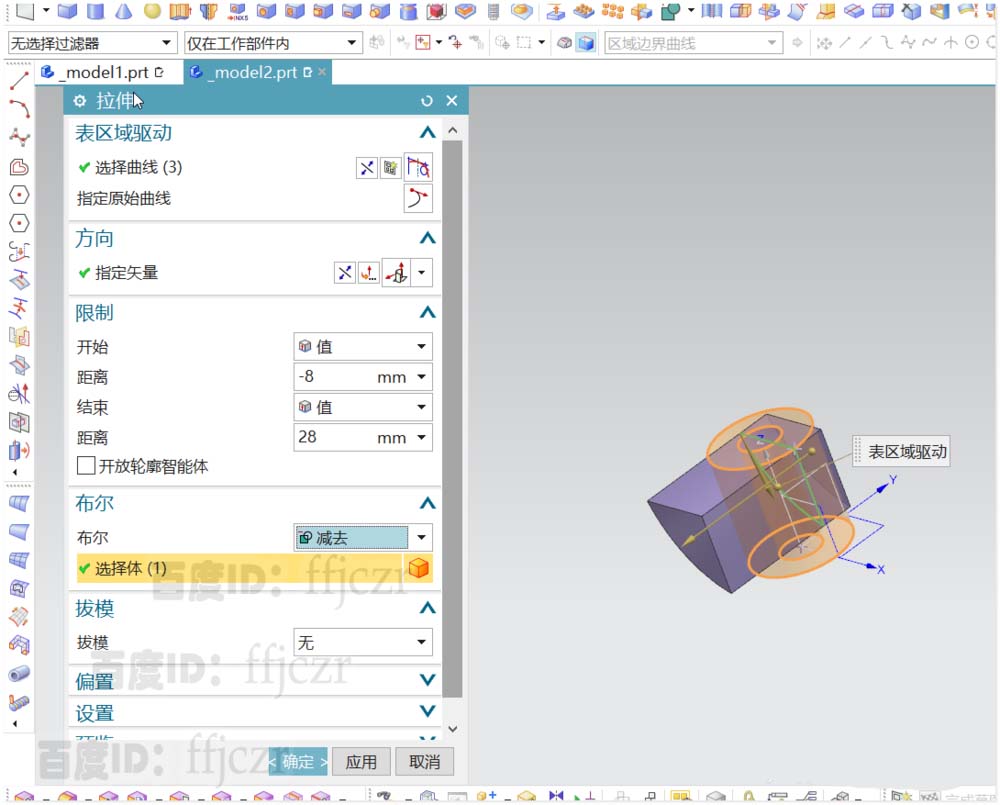

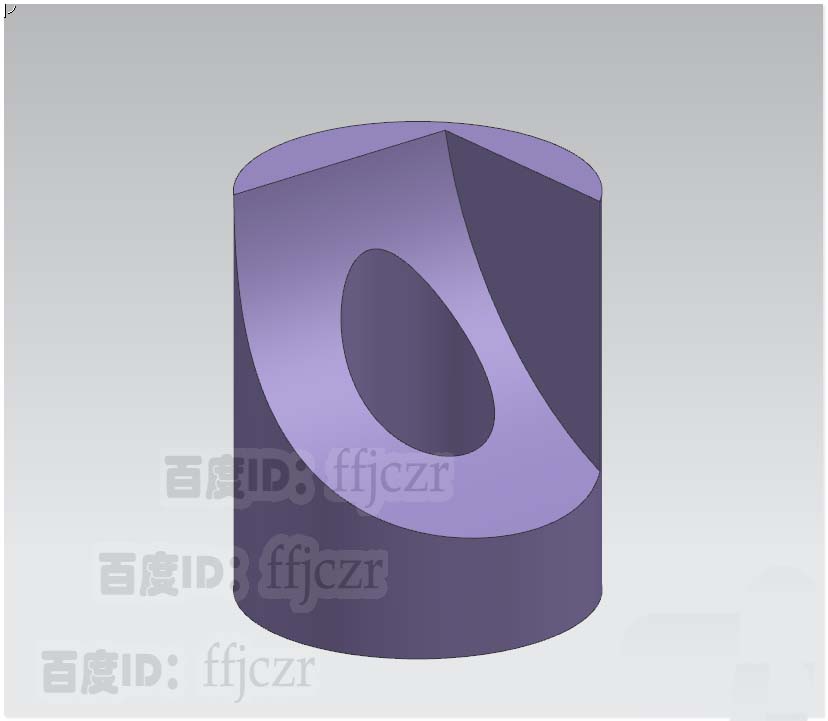

5、回到拉伸命令，调整拉伸的数值：开始值为-8，结束值为28（此值只要高出 圆柱面即可）；与圆柱进行布尔求差。得到最终模型。
以上就是ug创建切管模型的教程，希望大家喜欢，请继续关注脚本之家。
