caxa图纸中想要标注大于180度的角，该怎么标注呢？下面我们就来看看详细的教程。

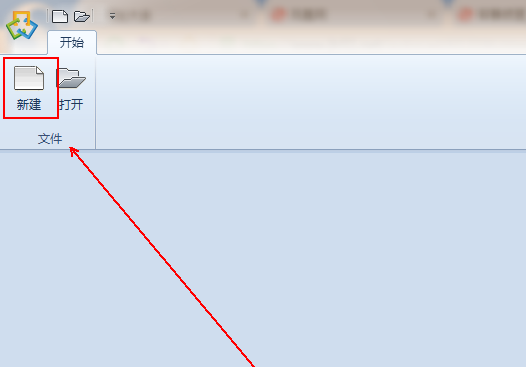

1、在caxa主界面上方点击【新建】选项。

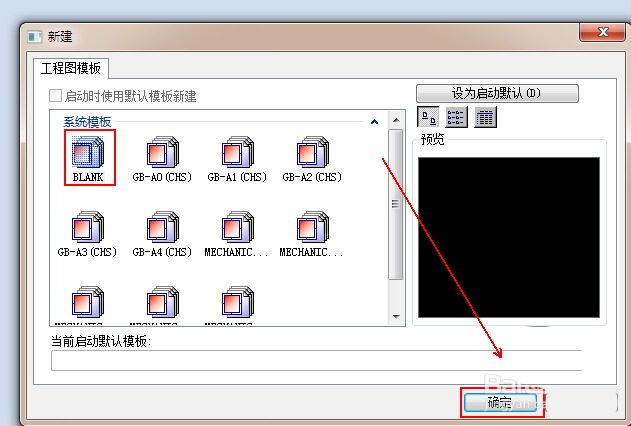

2、在弹出的【新建】窗口中单击【BLANK】选项并单击【确定】按钮。

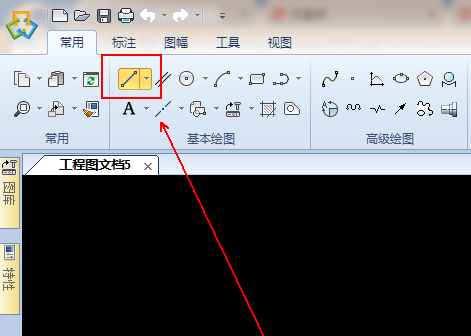

3、在caxa上方工具栏里依次点击【常规】-【直线】选项。
4、使用【直线】工具画出任意一个角。

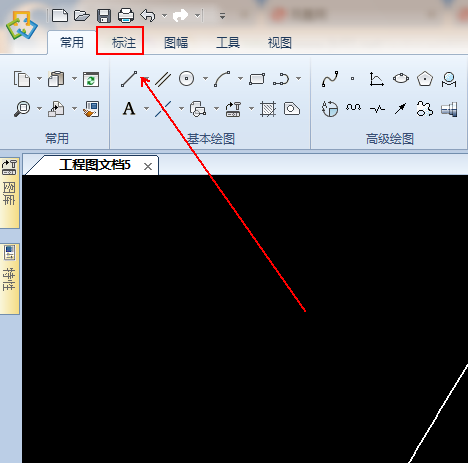

5、在上方工具栏上点击【标注】选项。

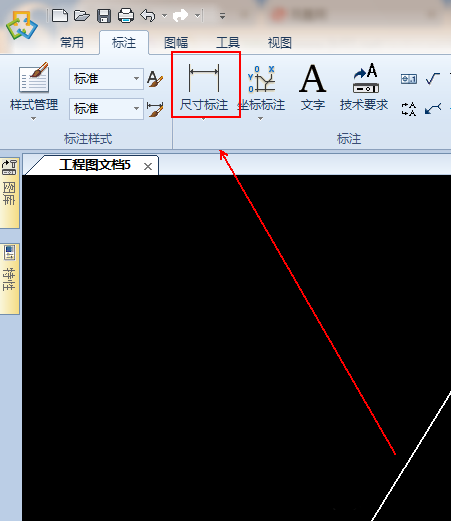

6、在【标注】工具列表中单击【尺寸标注】选项。

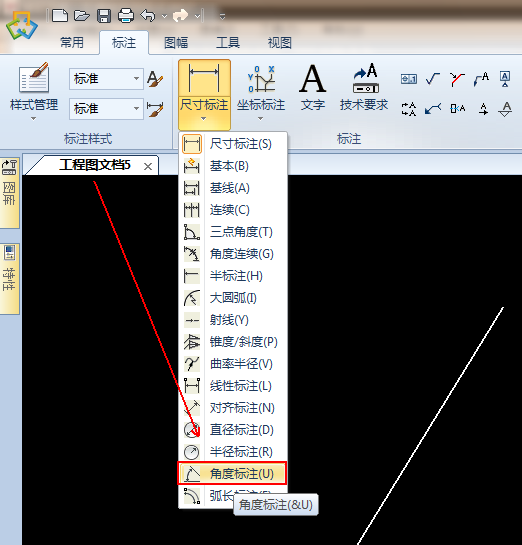

7、在弹出的菜单列表中单击【角度标注】选项。

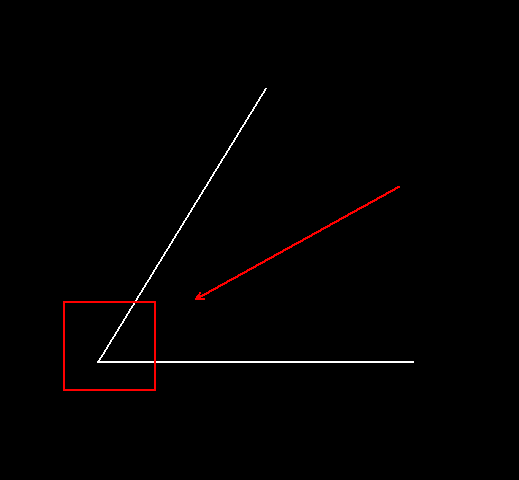

8、此时鼠标会变为图中绿色小方块，将这个小方框放到角上并按下键盘上的空格键

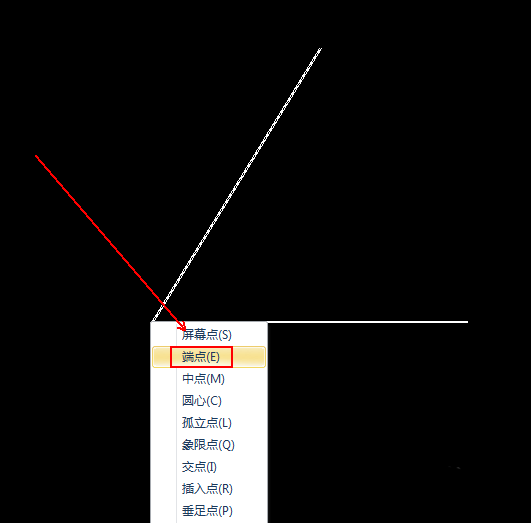

9、在弹出的菜单列表中单击【端点】选项。

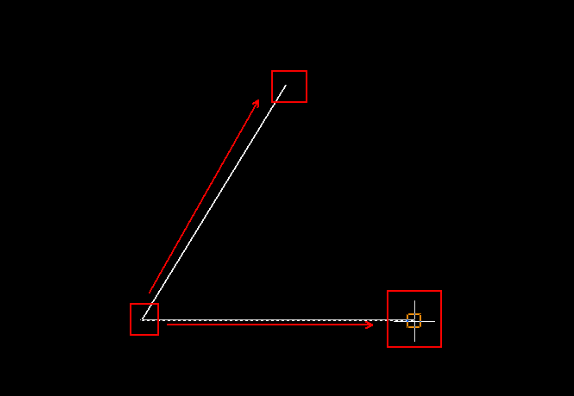

10、此时鼠标变为橘色小方块+十字标志符号，用这个符号的鼠标依次从端点沿着两个边移动点击。
11、做完以上步骤后，鼠标变为十字标志。将鼠标移动到角的外侧并单击一下鼠标左键。

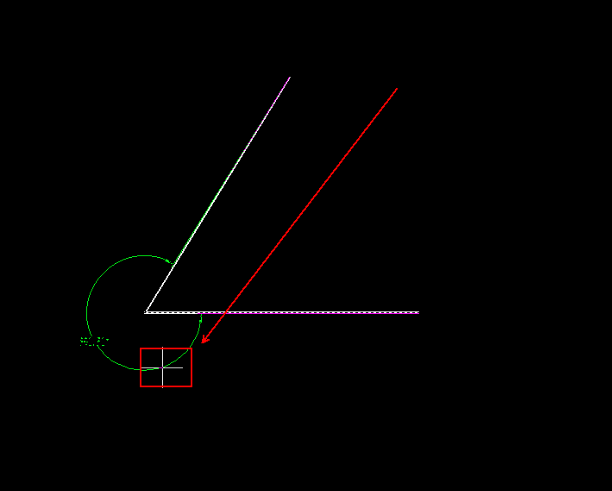

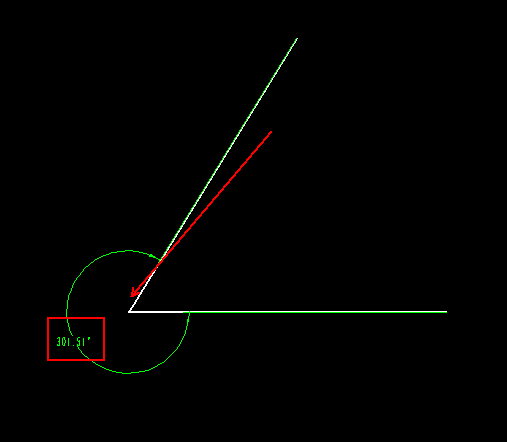

12、最终结果，如图所示。
以上就是caxa标注大于180度角的教程，希望大家喜欢，请继续关注脚本之家。
