ProE想要看清里面的所有结构，这样就需要有爆炸图。爆照图的好处就是可以轻松分解图面。看清内部本质，下面我们就来看看ProE爆炸图的制作方法。

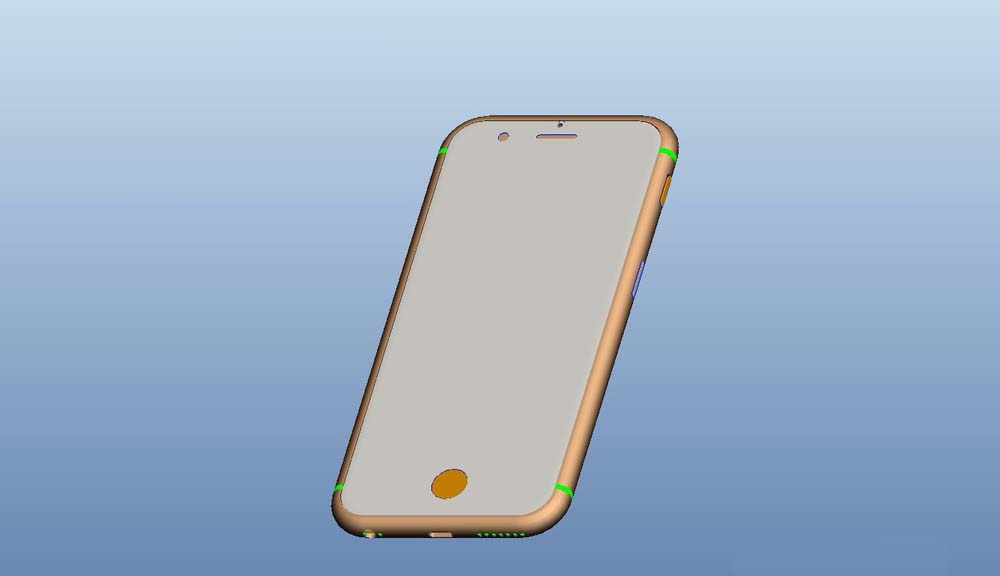

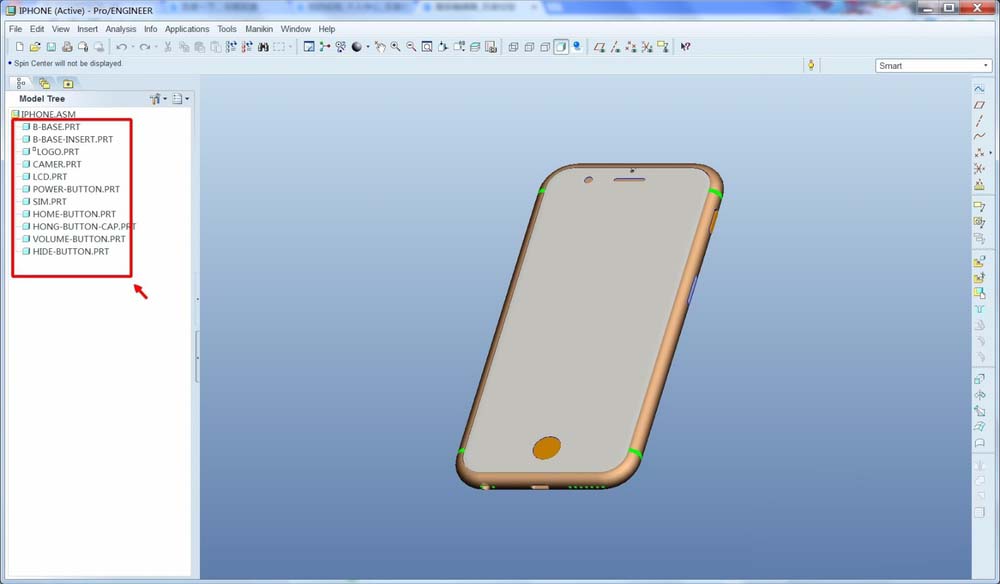

1、打开3D图档，我们可以看到有很多的单体零件，现在需要把他们都分出来

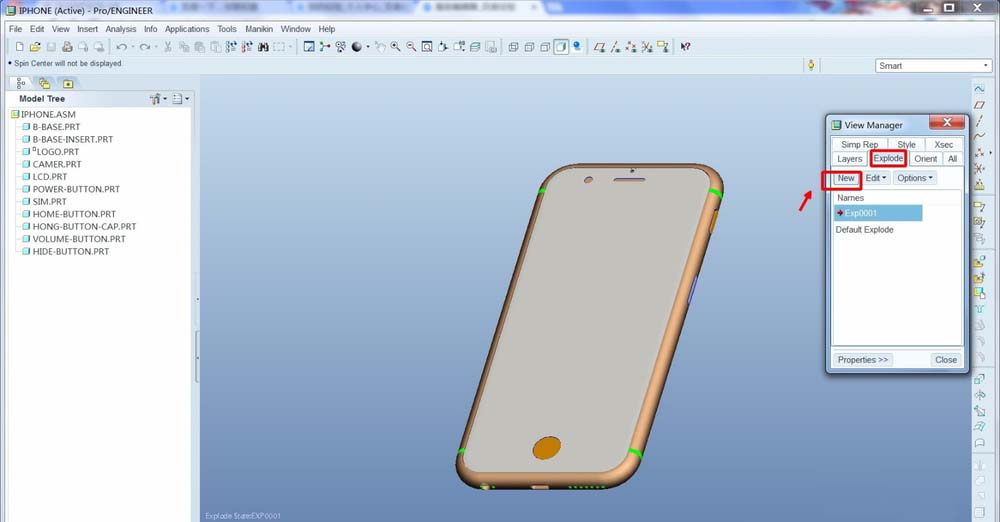

2、选择视图管理器，选择分解
3、新建一个分解名称，自己写，或者默认

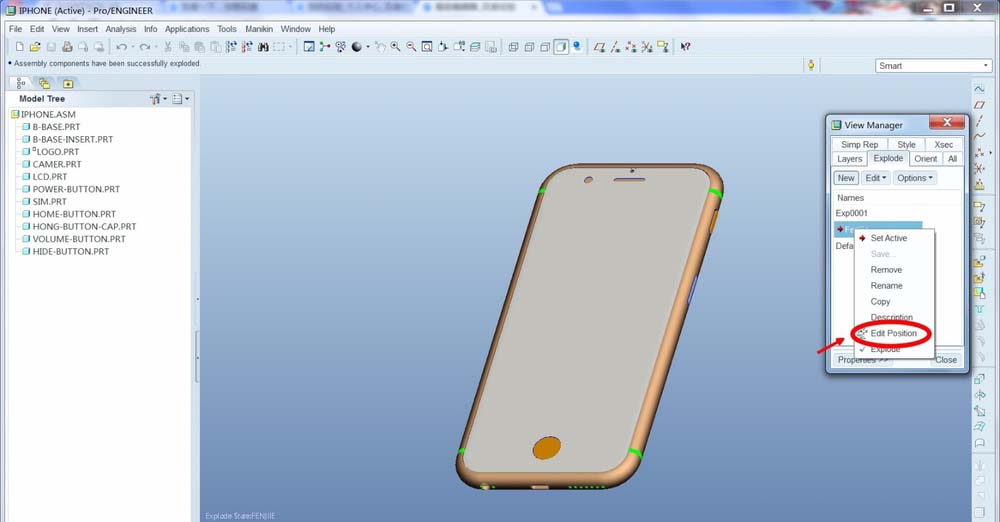

4、再新建的名称上右击，选择编辑修改

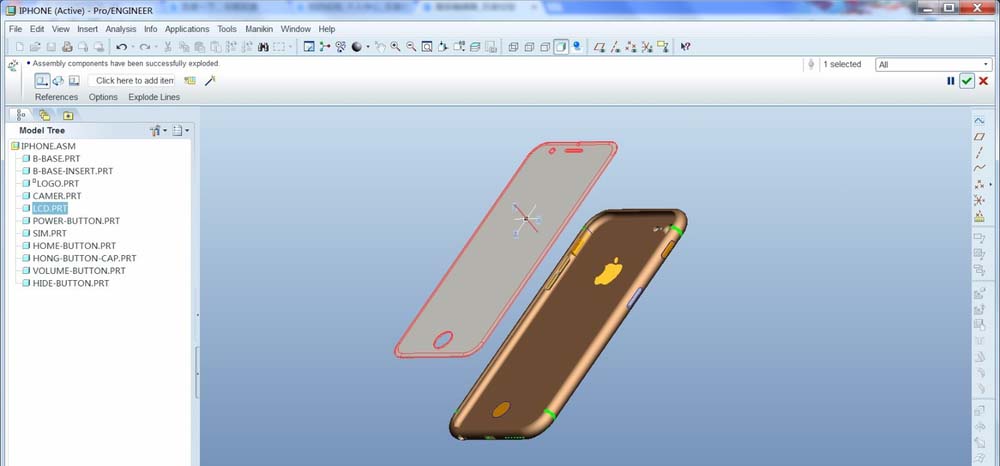

5、选择零件，会看见一个坐标。当需要移动的时候，移动的方向会变成红色。零件就可以沿着红色的方向移动

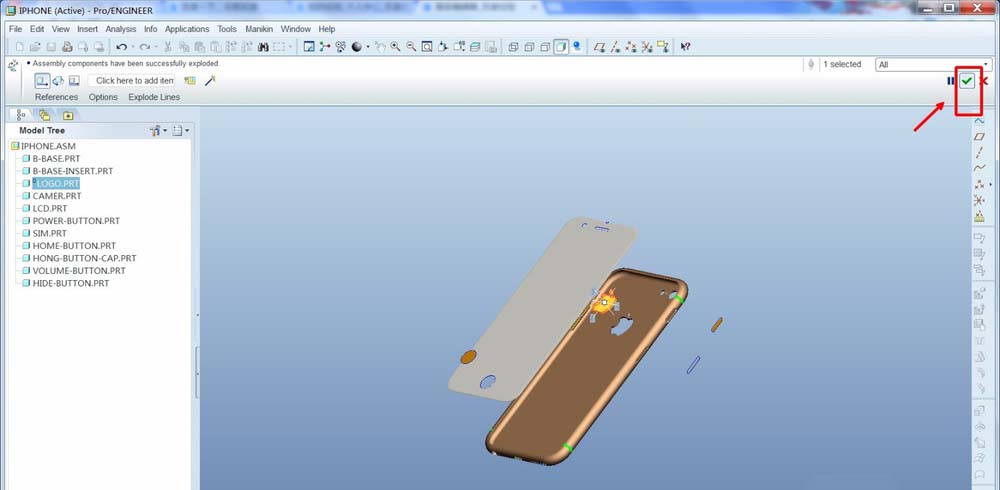

6、所有移动完成后，点击完成

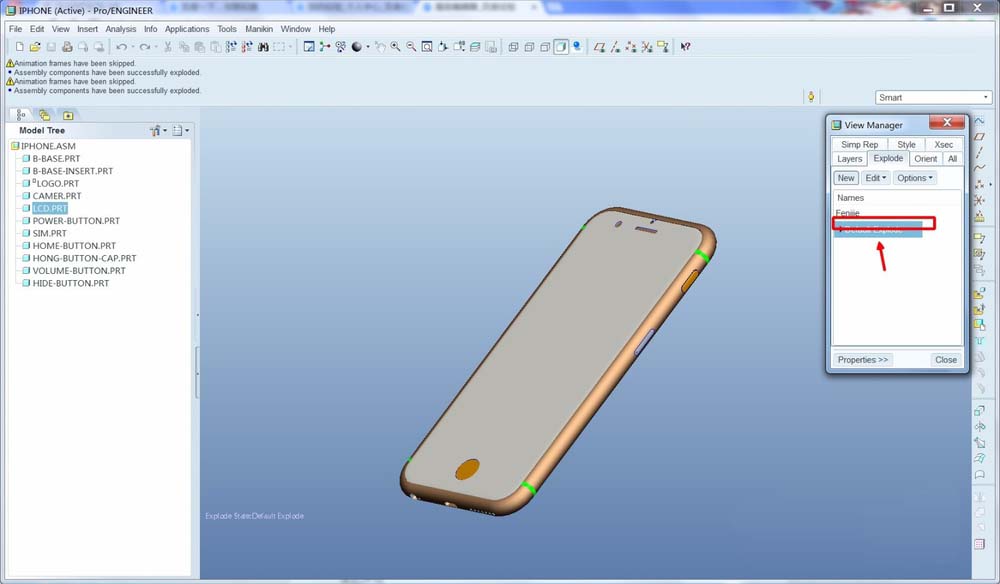

7、在刚刚创建的分解上面，右击保存
8、双击后，进入不分解状态
以上就是ProE爆炸图的制作方法，希望大家喜欢，请继续关注脚本之家。
