UG标准制图中有一些结构是不用进行剖切的，比如加强筋，那么剖切面上如何将不需要剖切的剖切线去掉呢？下面我们就来看看详细的教程。

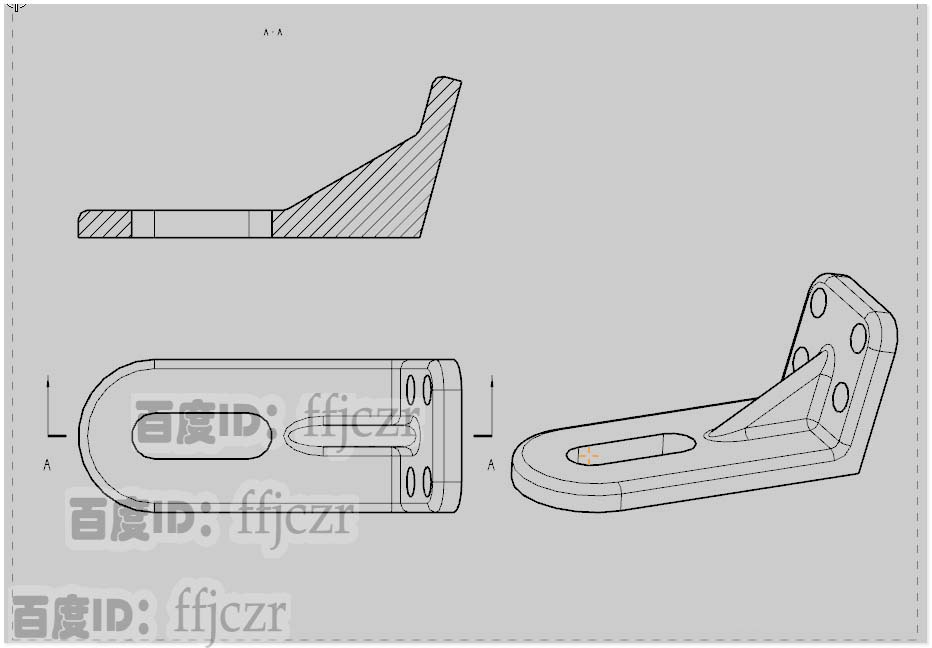

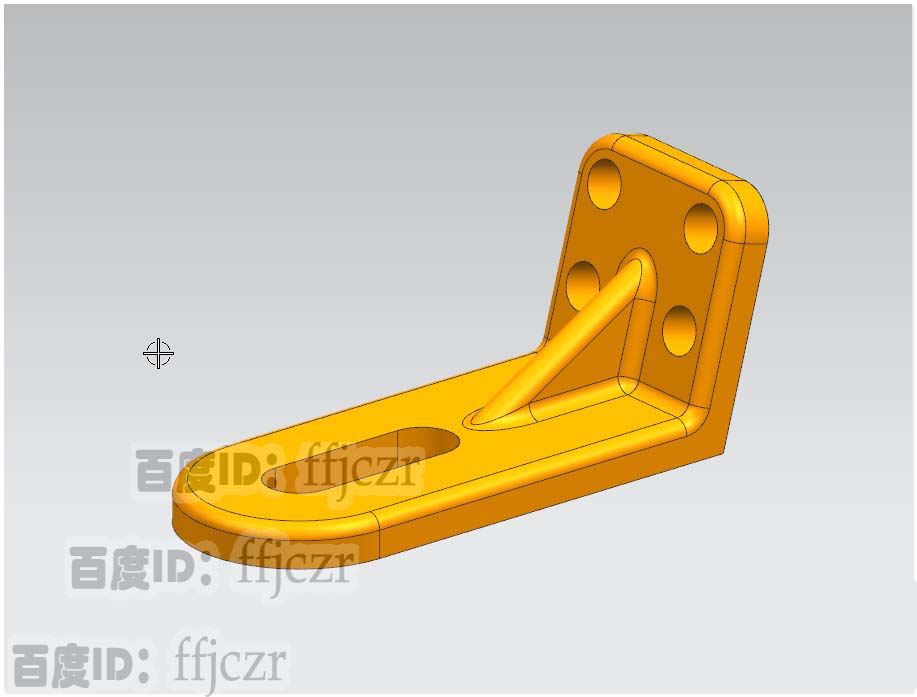

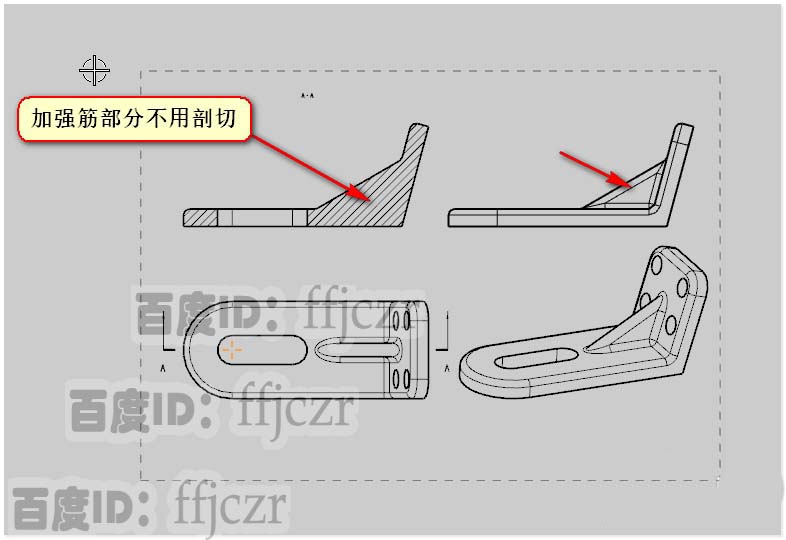

1、本文采用的是一个简单的结构，按照一般的出工程图方法；想要给这模型添加一个前剖视图。结果是连同加强筋都给剖切了。这不是想要的结果，如何做到既剖切了前视图，又把加强筋排除呢？

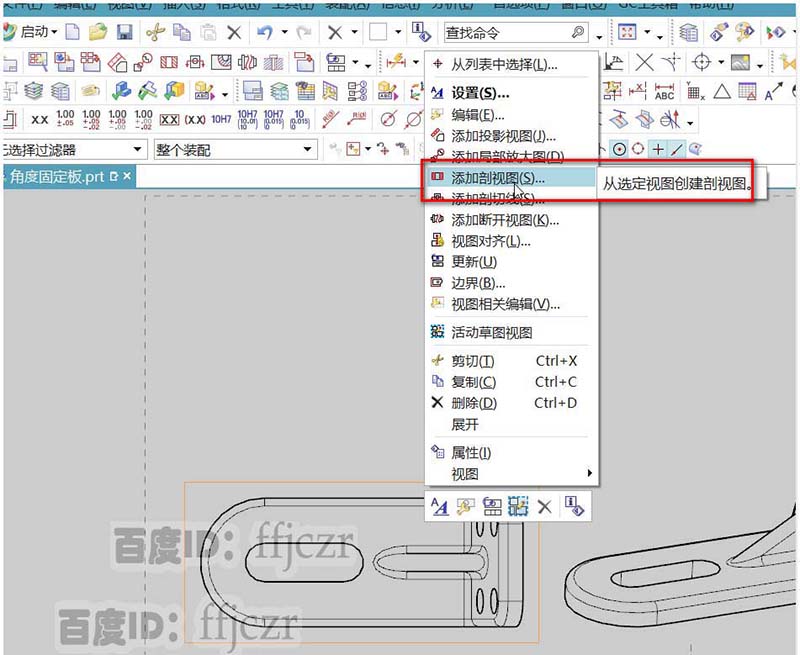

2、先从俯视图上，鼠标点右键。按照正常的出剖视图方式，添加一个前全剖视图。

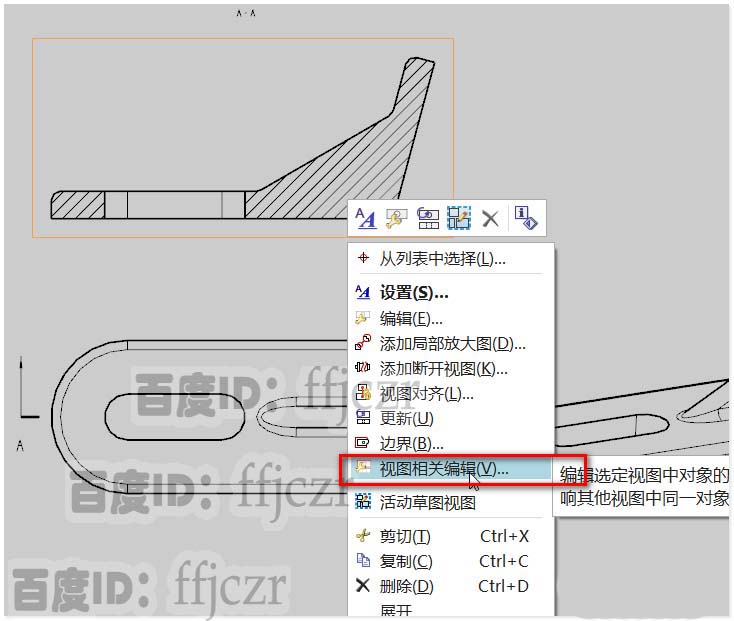

3、因为这个全剖视图的剖切线不是想要的。先对该剖视图进行一些修改。在剖视图图框上点鼠标右键，在弹出的列表中选择“视图相关编辑”。

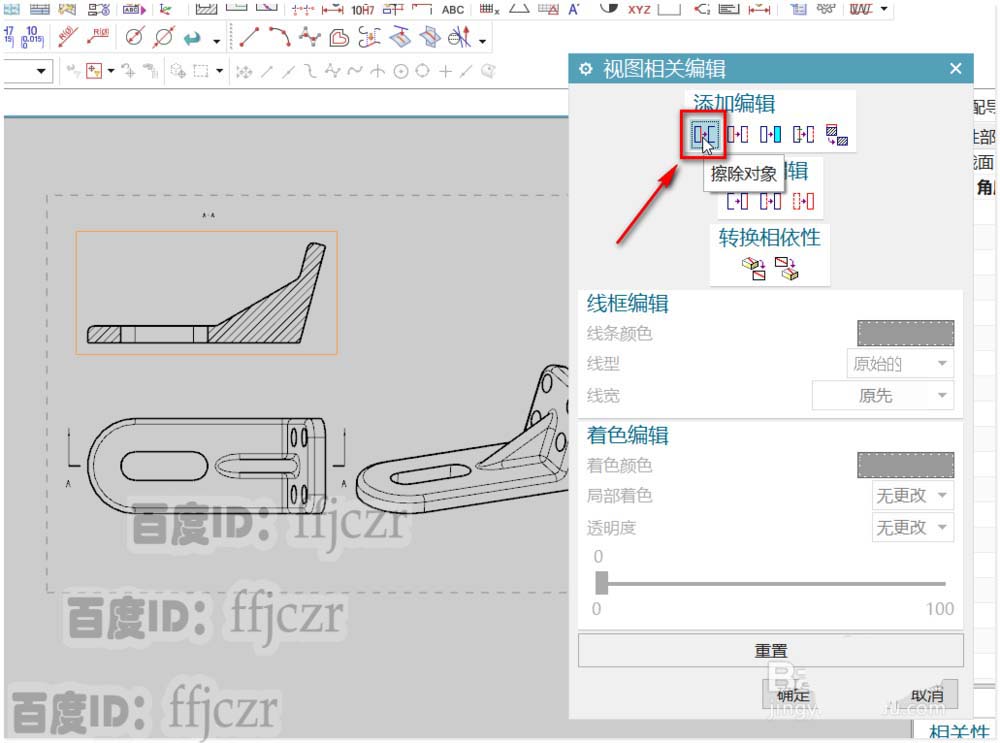

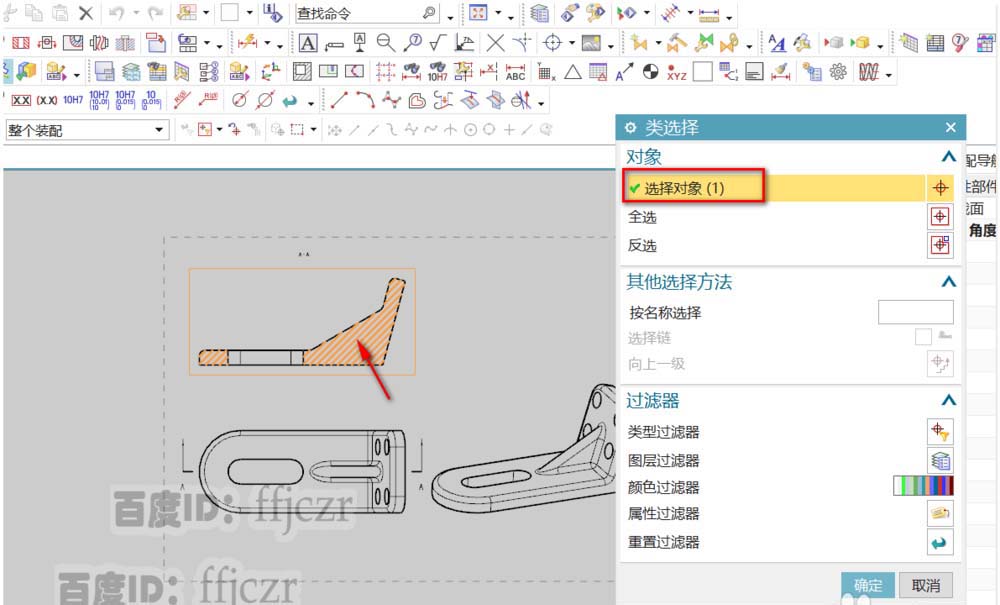

4、在弹出的对话框中，选择“擦除对象”这一选项；在转为选择对话框后，选择剖视图的剖切线。将剖切线全部“擦除”了。效果如图所示。

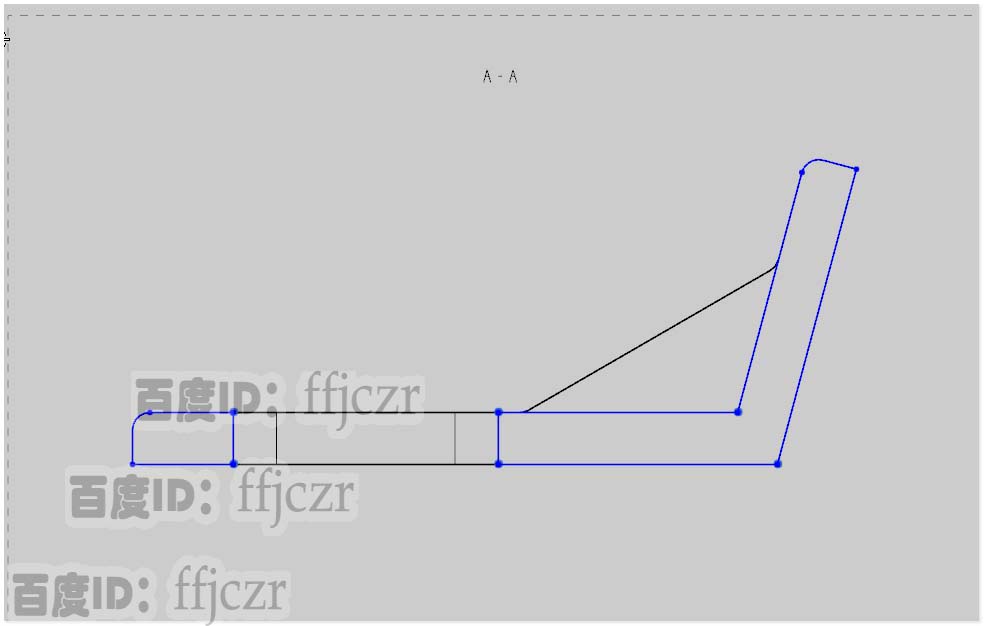

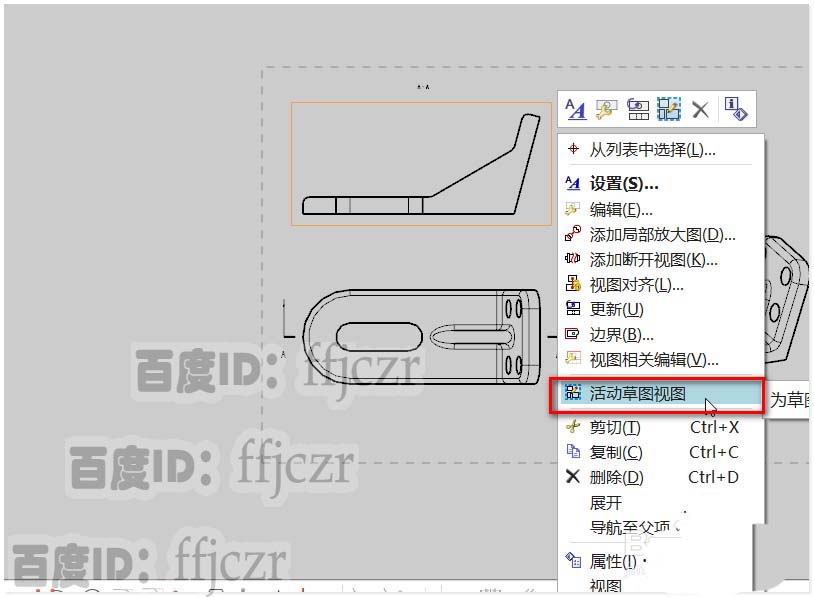

5、鼠标在剖视图图框上点右键，选择“活动草图视图”，激活草绘命令组；用“ 投影曲线”命令，将要产生剖切线的轮廓提取出来，在加强筋部分，用延伸修剪命令将加强筋与模型分隔开来。如图所示。确定后点完成草绘。

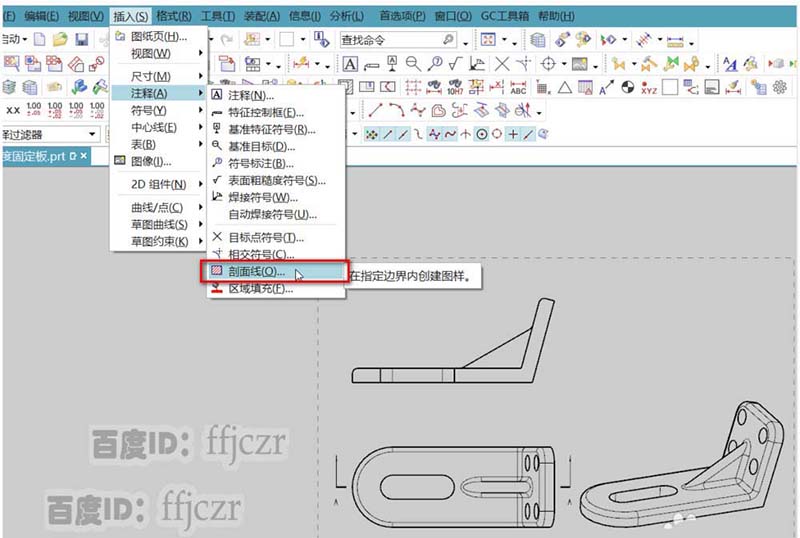

6、在插入菜单栏中选“注释”，找到“剖面线”打开。在这里对剖面线进行重新定义。

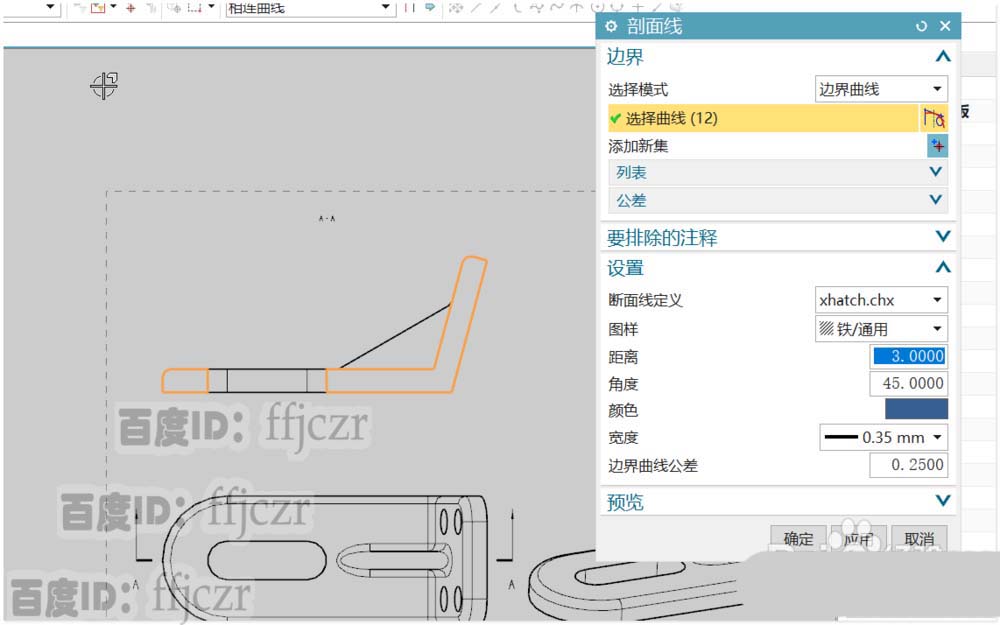

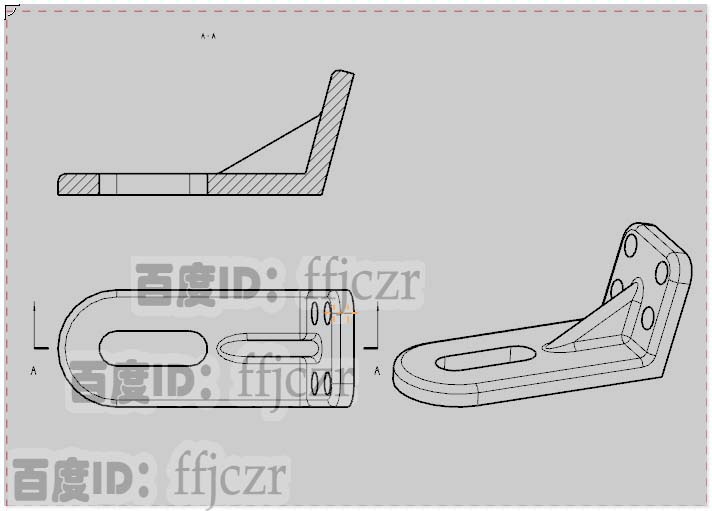

7、在打开的对话框中，选择模式改为“边界曲线”；选取上一步绘出的曲线（不 要选多或少选了），点确定即可得到想要的剖切线了。这里的选择模式不一定非要用边界曲线，选用“区域中的点”也可以的。
以上就是UG不剖切加强筋的教程，希望大家喜欢，请继续关注脚本之家。
