UG8.0深度轮廓怎么加工呢？今天我们就来看看关于深度轮廓加工的相关介绍，请看下文详细介绍。

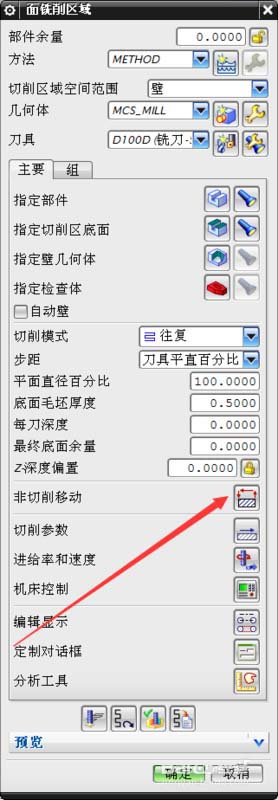

1、首先，在非切削参数里面，起点和钻点里面。区域起点，添加集里面。可是设置不止一个下刀点的。
2、然后，在层里面设置，好像有个ZC，选择最高点或者最高面即可（对不起我在家电脑没有UG，不是很确定）。
3、然后，用的是R刀 、深度加工轮廓是默认的精加工、第一刀就要切削到零件、所以第一刀深度就是刀具的R半径。

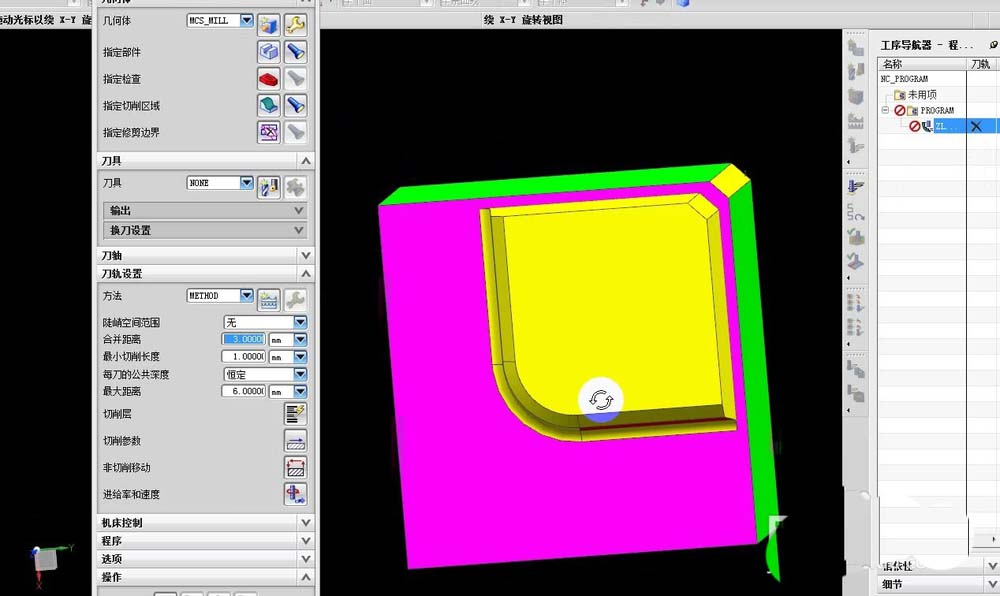

4、然后，打开模型，进入加工模块，因为不知道顶平面的坐标位置，点击分析/测量距离，选择投影距离，测量一下顶平面与原坐标的纵向距离，方便我们设定工件坐标系。
5、然后，创建工件坐标系，原坐标向上移动距离为刚刚测量的值。再创建一把直径12的刀。进入加工操作，选择平面轮廓铣加工。

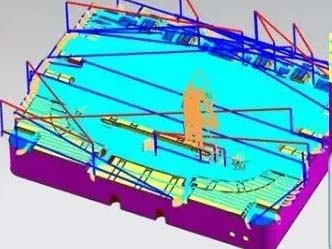

6、最后，选择部件边界，分别为三个圆柱台平面，选择底平面为台阶面，设置每刀切削深度，生成刀路。设定好毛坯可进行仿真模拟，加工效果。
以上就是ug8.0深度轮廓加工的方法，希望大家喜欢，请继续关注脚本之家。
