ug中想要一笔画出一个五角星，该怎么画五角星呢？下面我们就来看看详细的教程。

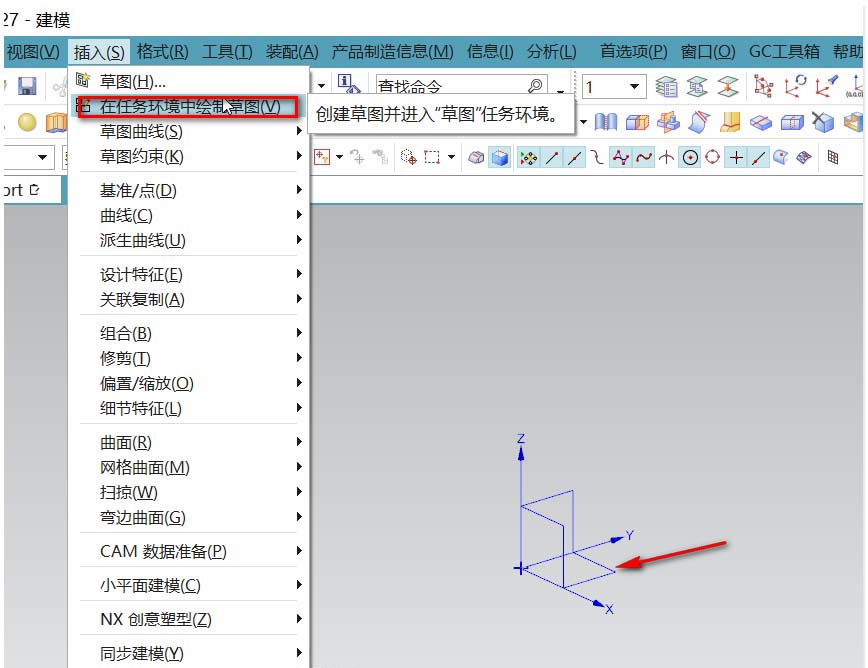

1、新建建模文件，选用在任务环境中绘草图。这里选用XY平面作为草绘平面。

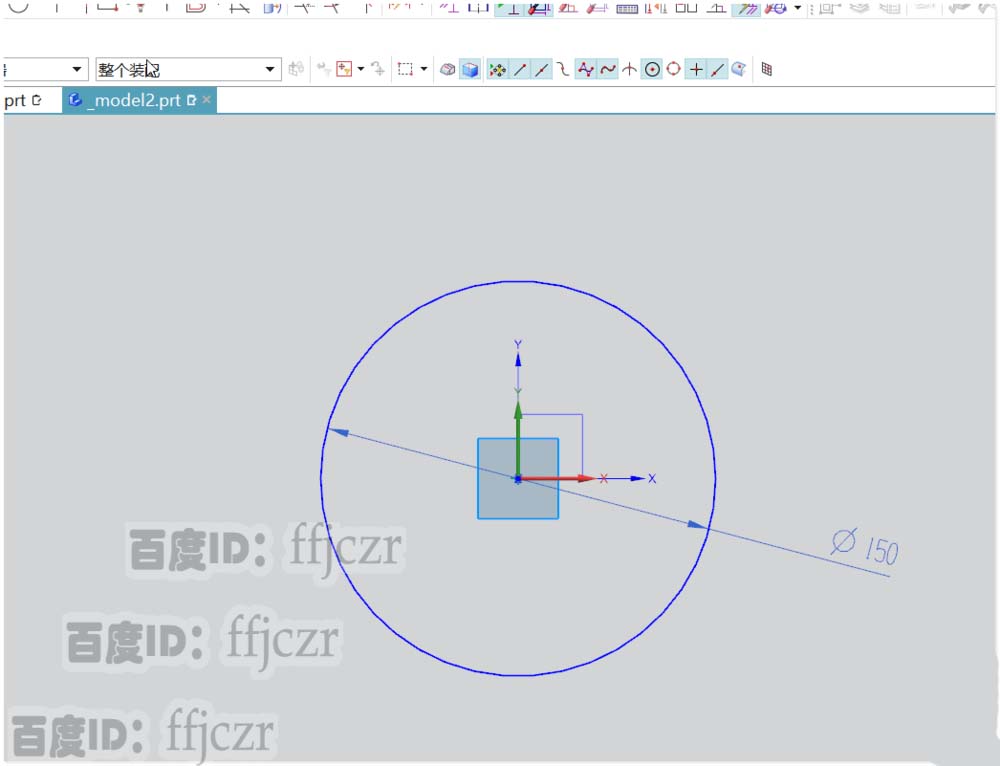

2、首先，以坐标原点为中心绘出一个直径为150的圆。这个圆为五角星的内接圆，用它来控制五角星的大小。

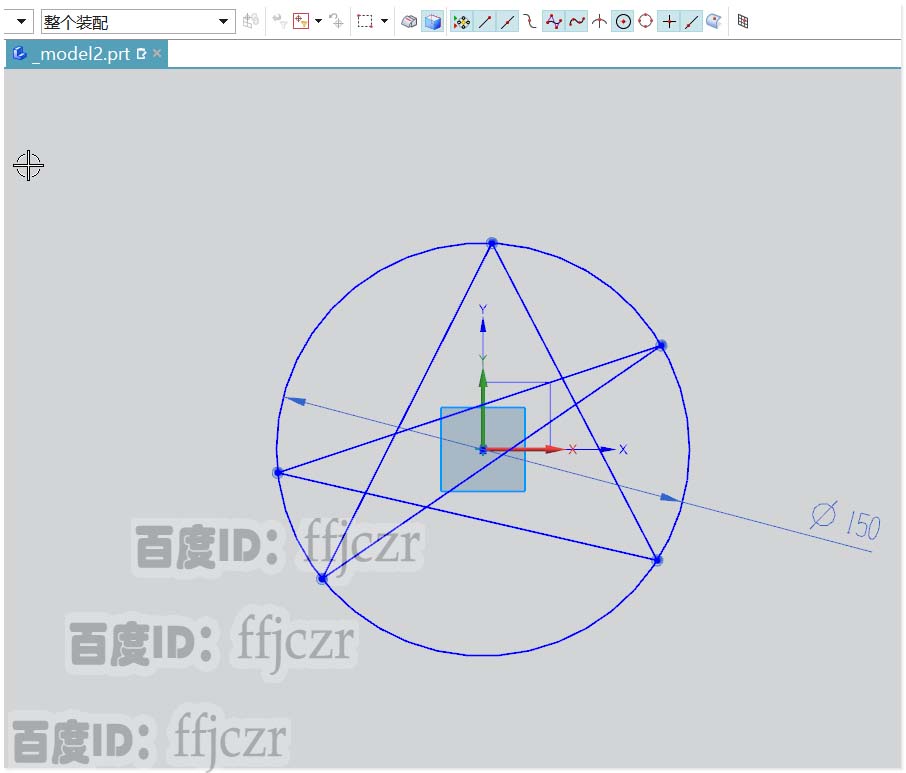

3、 选用轮廓线，按照平时用笔在纸上进行一笔绘五角星一样去绘出五角星。多丑都没关系，但有一点。所绘的五个角点要在圆上，不要有任何约束。

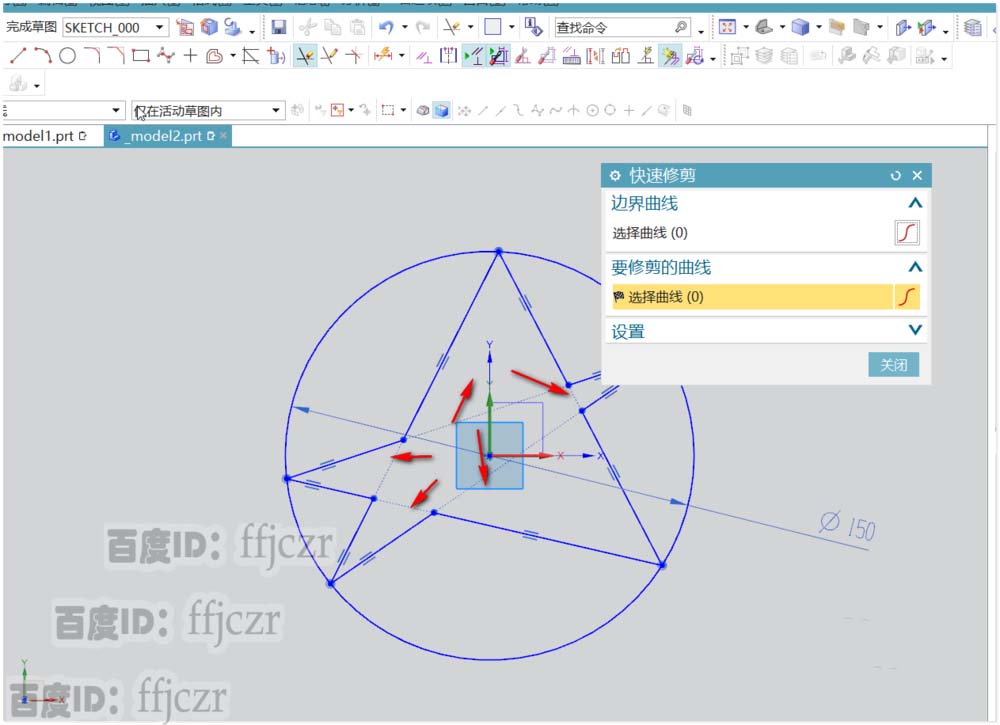

4、选用快速修剪，去掉五角星内部多余的线，如图所示。

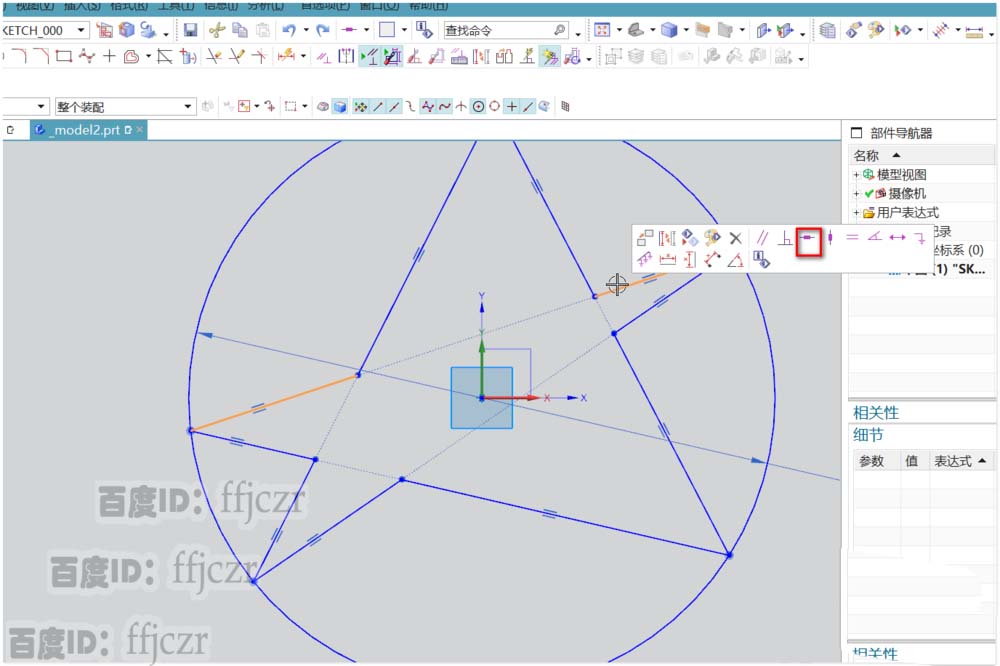

5、将五角星中与X轴平行的二条边，约束成水平放置。

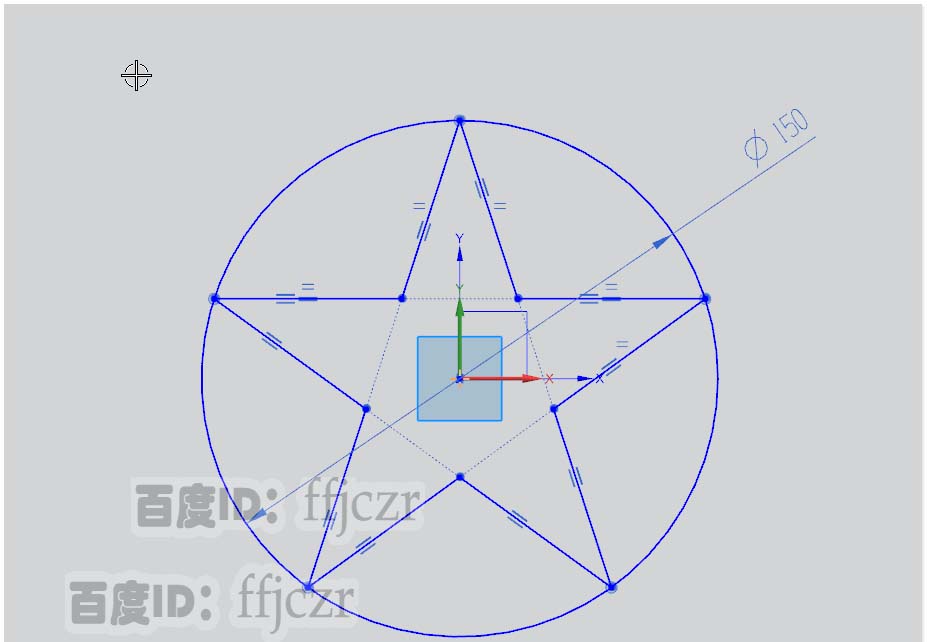

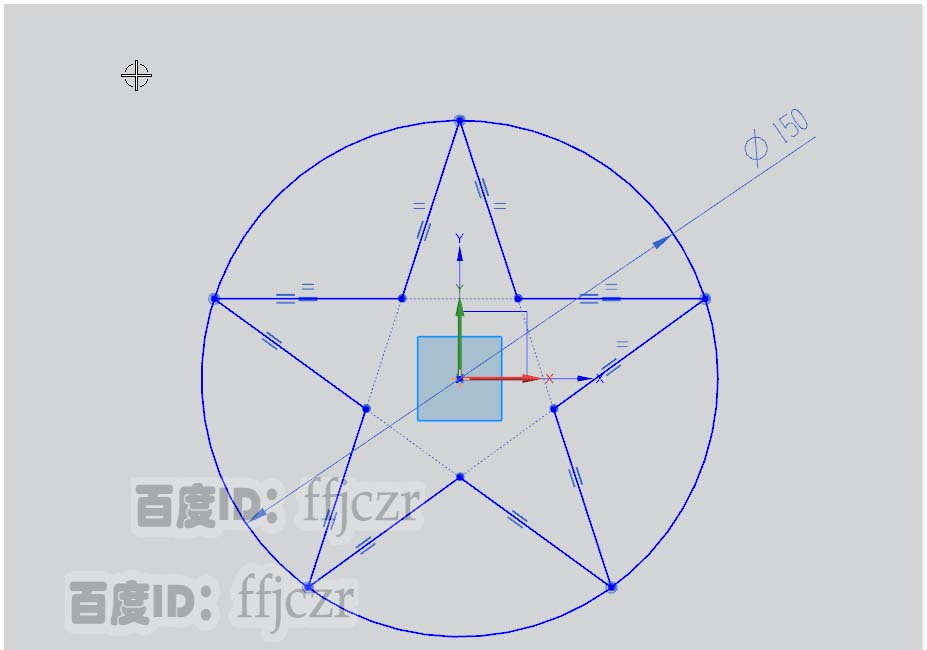

6、分别如图所示的，选中五条边，进行等长约束。软件自动将其它的边进行相应的关联约束。得到一个端正的五角星。
以上就是ug草图大师画五角星的教程，希望大家喜欢，请继续关注脚本之家。
