ug工程图有时默认的正等测图体现不清模型的结构，该怎么将正等测图转个角度来看呢？下面我们就来看看详细的教程。

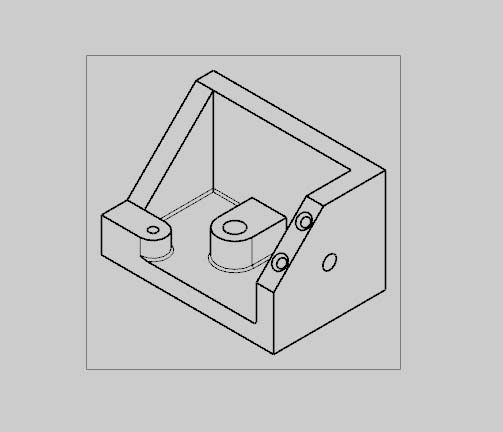

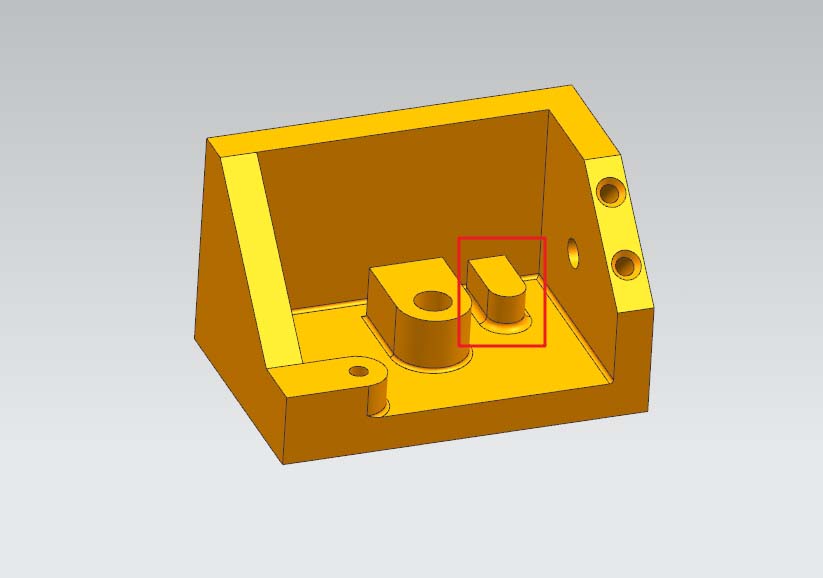

1、如图所示的模型，正等测图下是看不到内部还有个垫块的。所以如果在工程图中用正等测图，会是这样。达不到所要的要求。

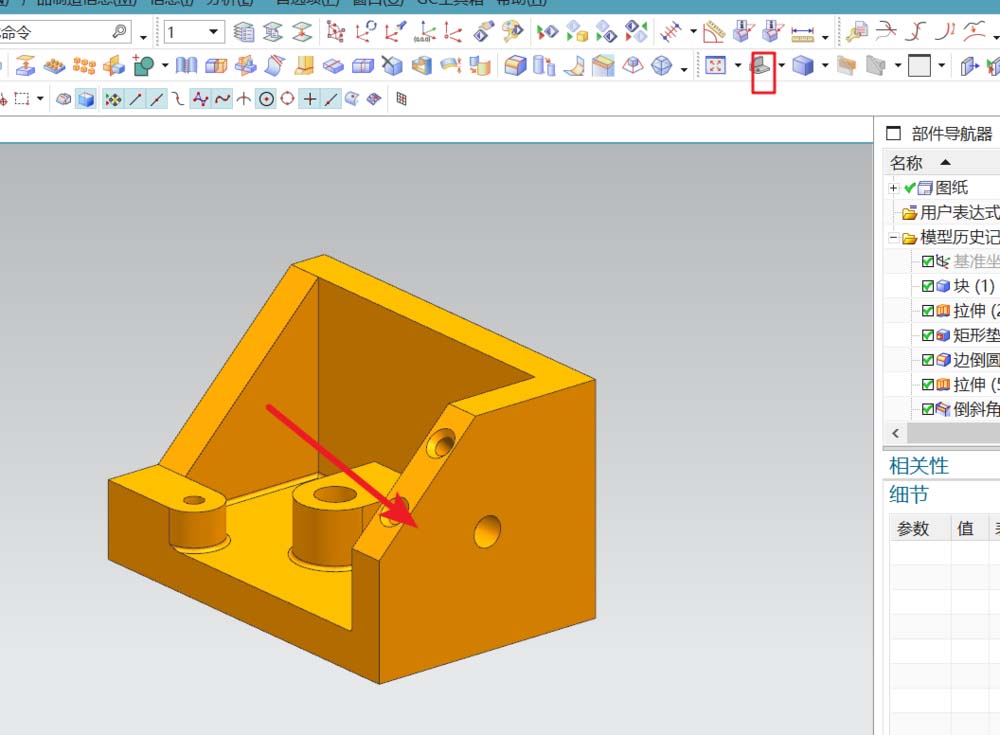

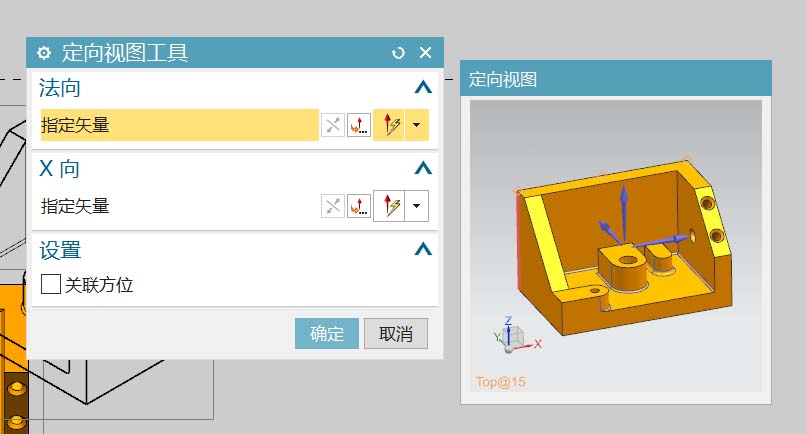

2、在要求不高的情况下，可用定向视图工具，用鼠标在定向视图区内直接拖动旋转得到任意角度的视图。但这个任意角太任意了，得到的图很难规整。

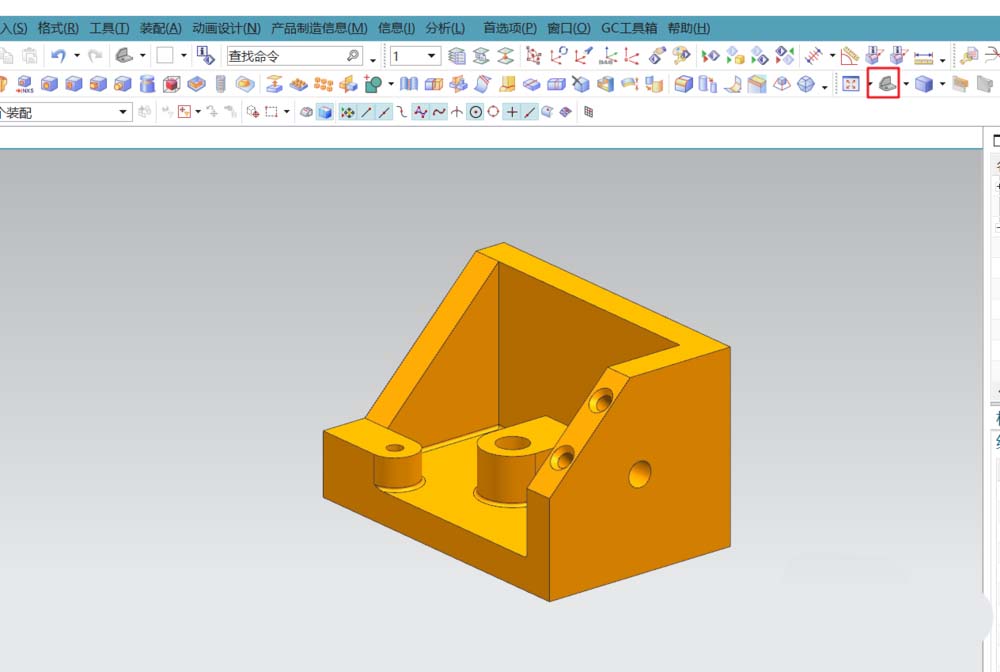

3、在之前的经验中，介绍过特列视图的做法；但那种方法不适合用到正等测图中，不过那种方法有值得借鉴的地方。回到建模模式中，点击正等测图。这是软件的世界坐标下的正等测图。

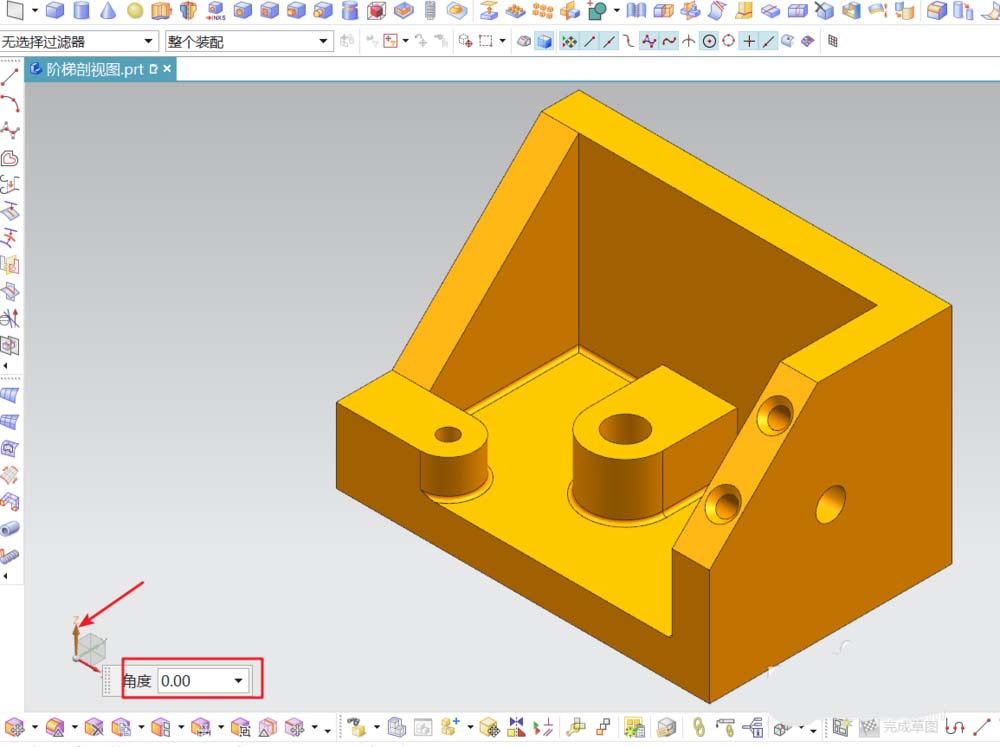

4、我们不用重建基准坐标，只要将世界坐标的相应轴旋转一个角度，就可以得到正等测图的另一个视角了。在这里，只要旋转世界坐标的Z轴，即可得到不同的正等测图视角。鼠标点一下世界坐标的Z轴，会在旁边弹出一个角度对话框。在对话框内输入90度，世界坐标就以Z轴为轴心旋转了90度，这正是旋转了90度后的正等测图。内部结构可清楚表达。正是所需！

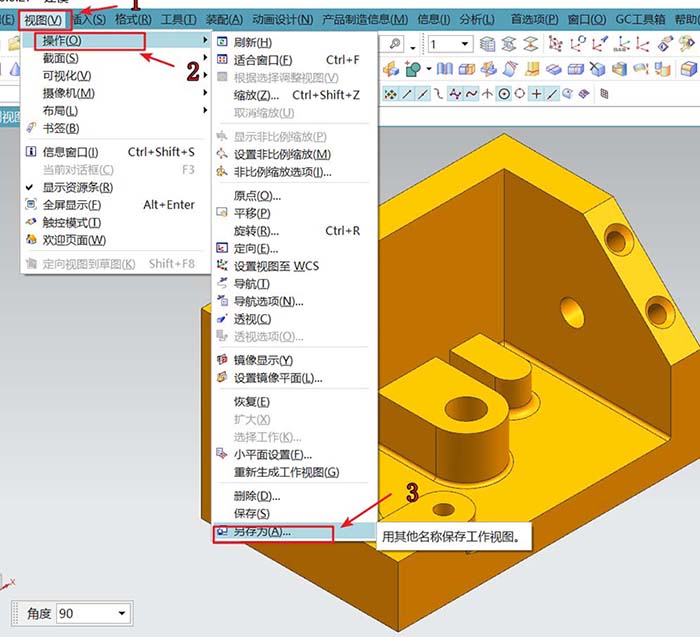

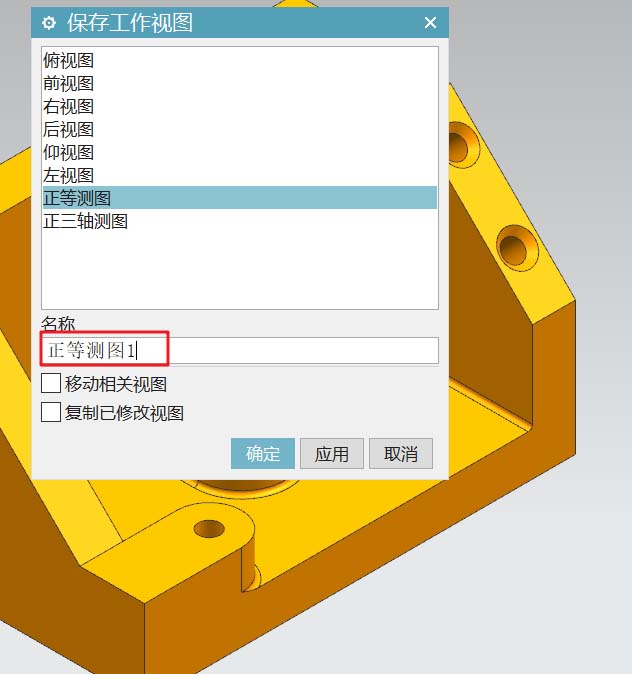

5、接下来，只要将这视图保存下来就可以了。鼠标选视图菜单栏，选操作找到另存为；在弹出的对话框中给当前视图取个名。确定即可。

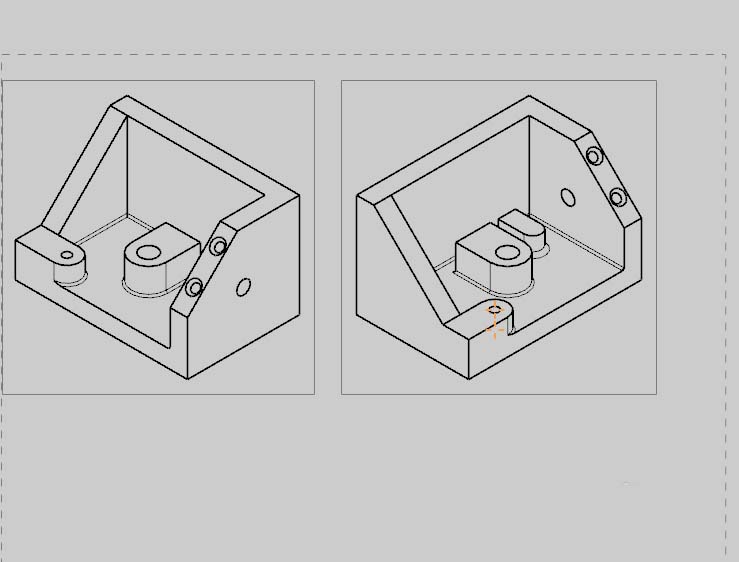

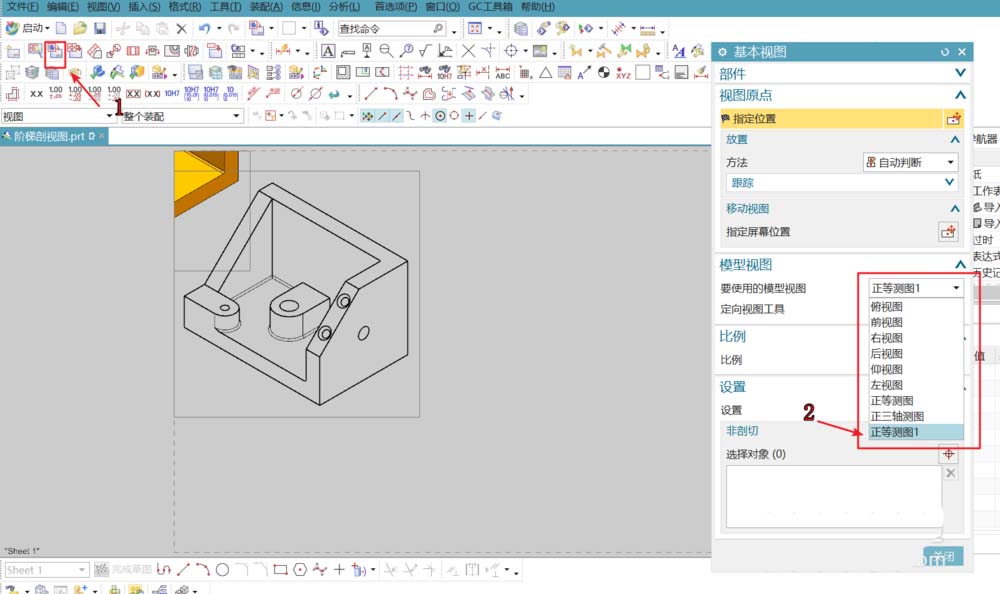

6、回到工程图模式，添加基本视图，选择刚才保存的视图，即可得到另一角度的正等测图。由此可得到，其它的视图也可用这种方法得到规整的任意角度视图。
以上就是ug旋转正等测图的视角的教程，希望大家喜欢，请继续关注脚本之家。
