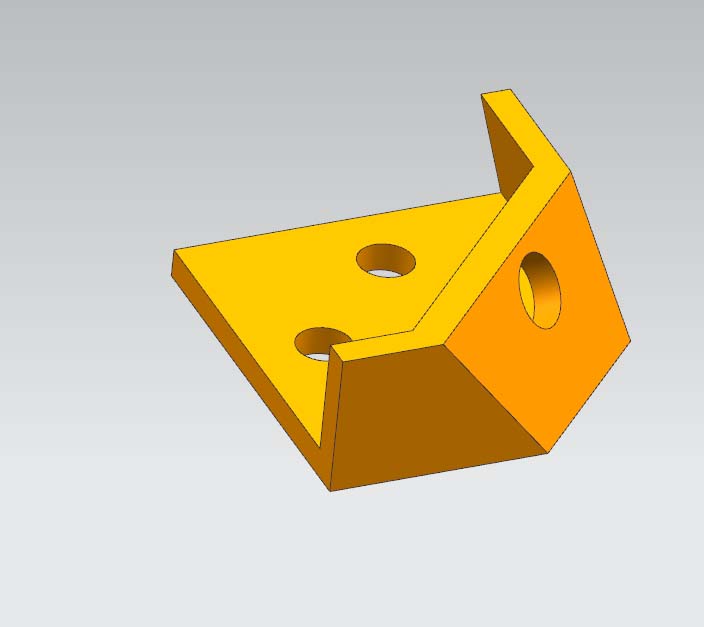

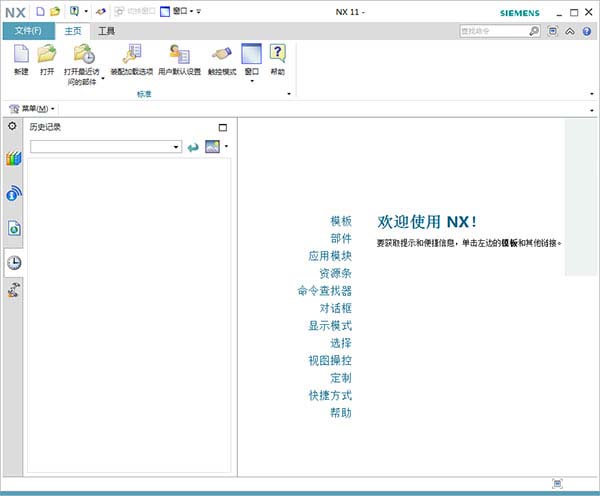

ug中想要建模倾斜面固定板，该怎么建模呢？下面我们就来看看详细的教程。

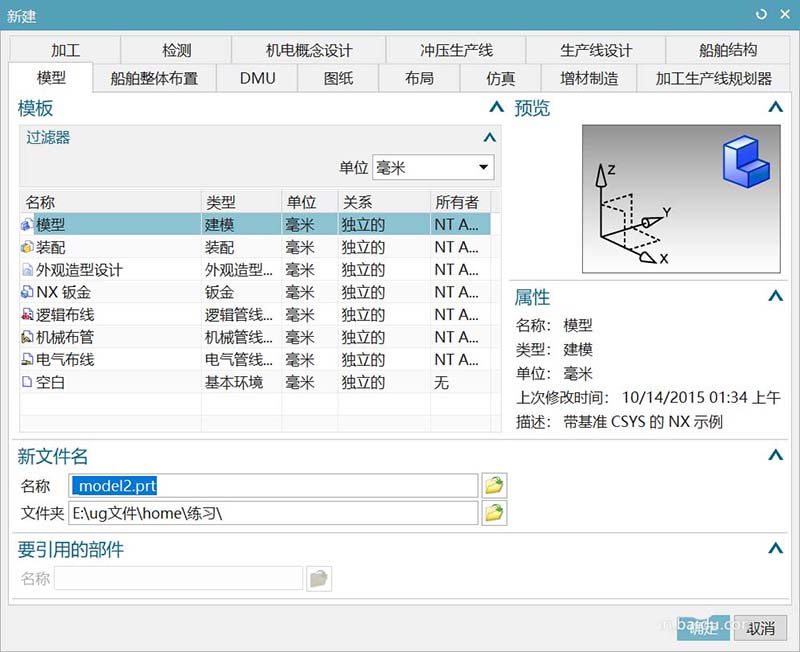

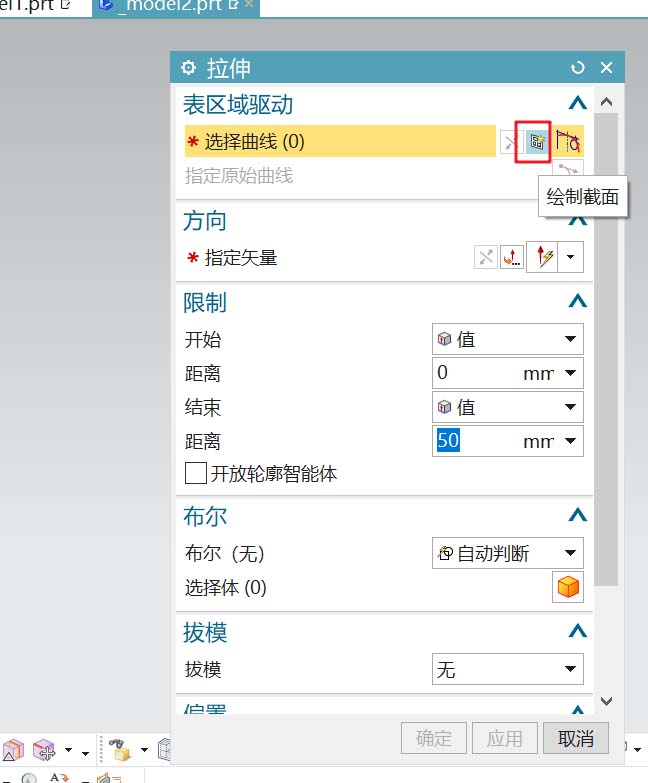

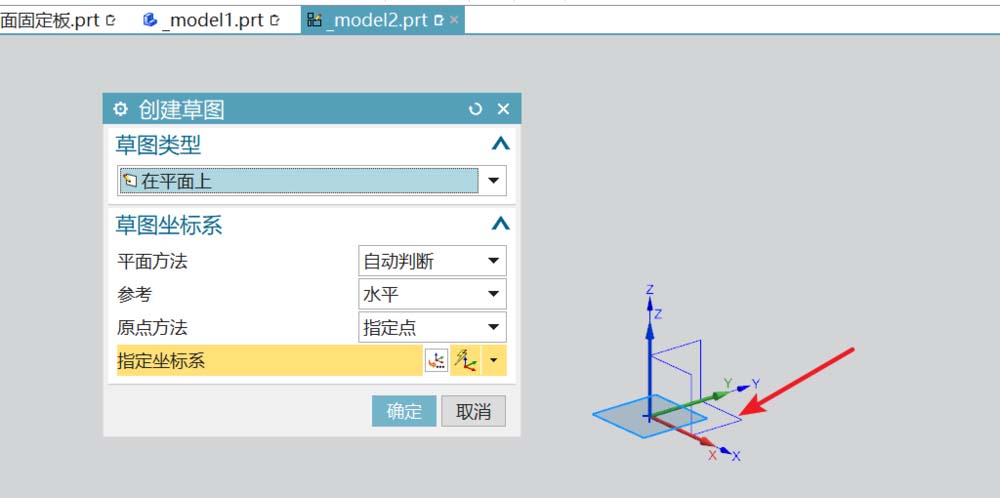

1、新建建模文件，选用拉伸命令，以XY面为截面草绘面。进入草绘模式。

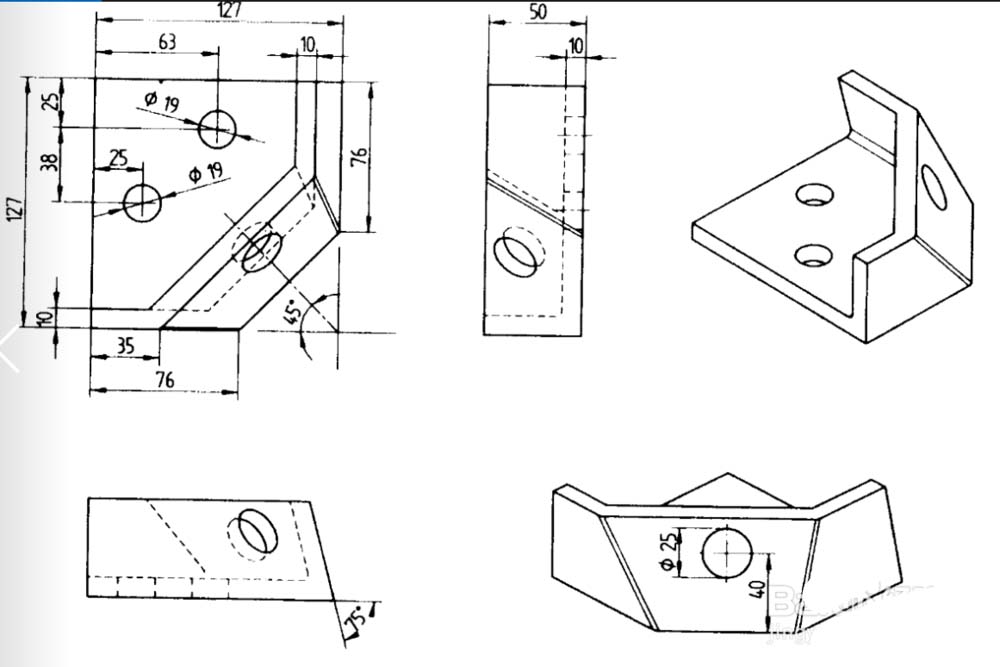

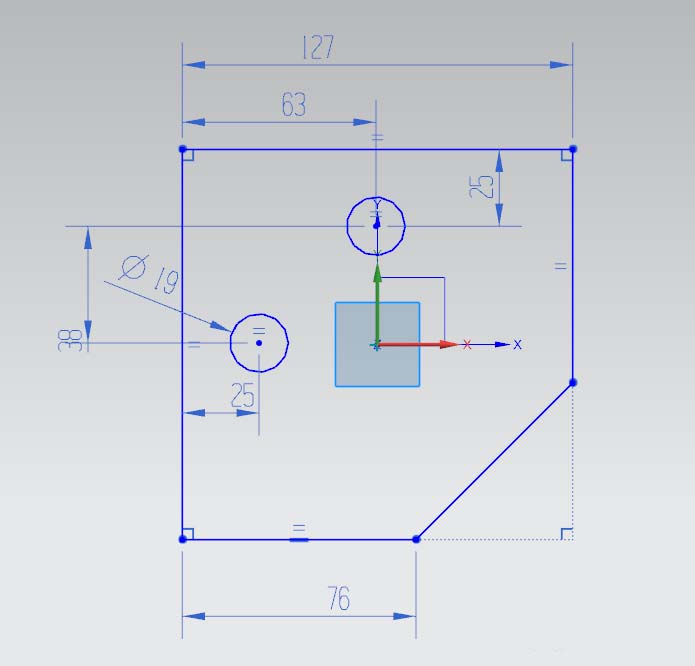

2、根据所给图的尺寸绘出拉伸截面的结构线。如图所示。
3、绘制该零件最重要的一步

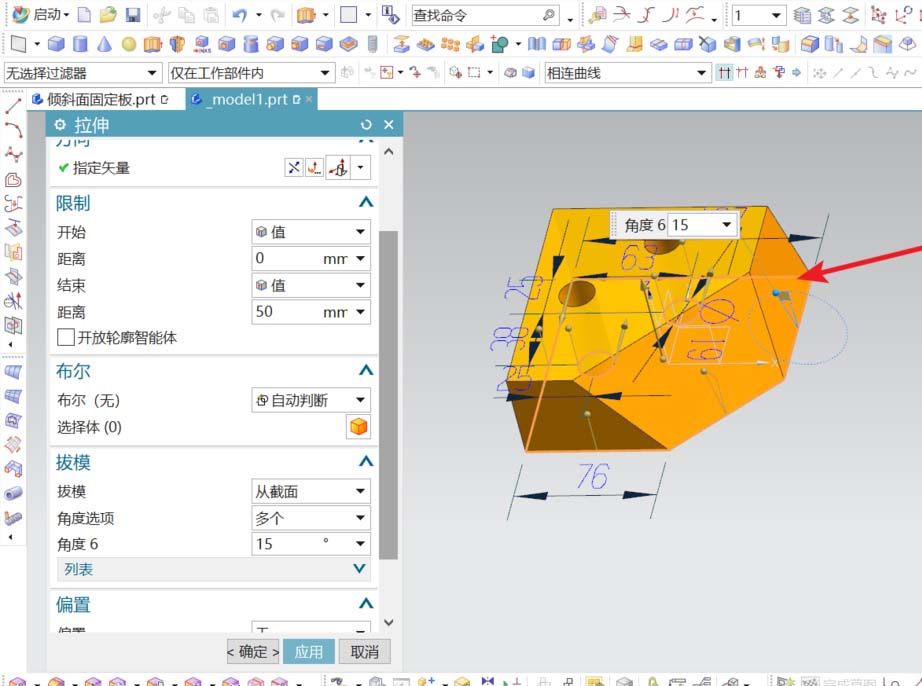

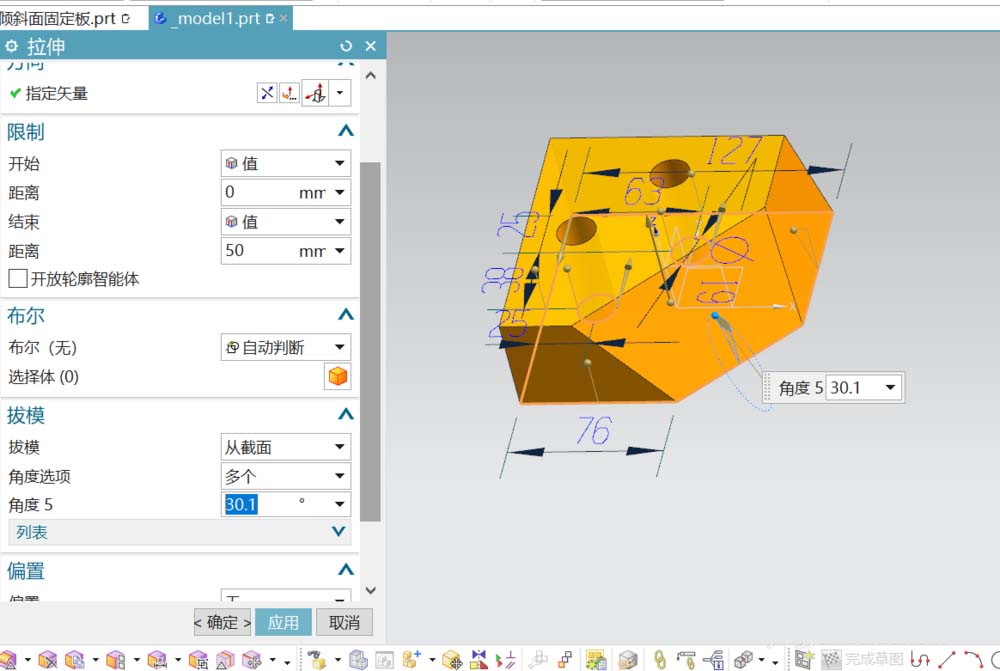

截面线绘完后，进入拉伸对话框；拉伸距离为50，激活拔模选项，选择“从截在面“；角度选项为”多个“；根据图纸所给数据，得知有两个面是倾斜的；角度分别是15、30.1度；分别对相应的面设定角度。完成模型的基本结构。

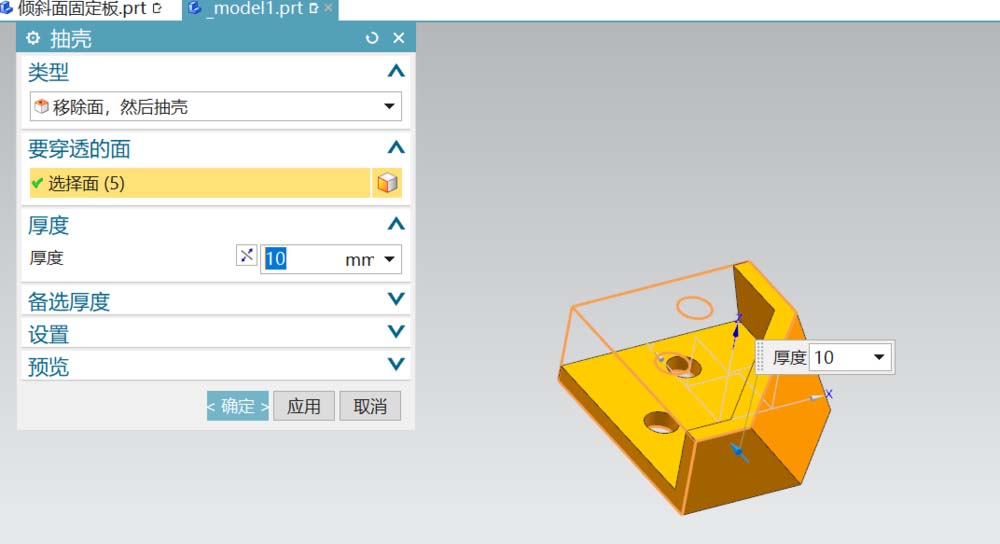

4、选用抽壳命令，厚度为10.如图所示。

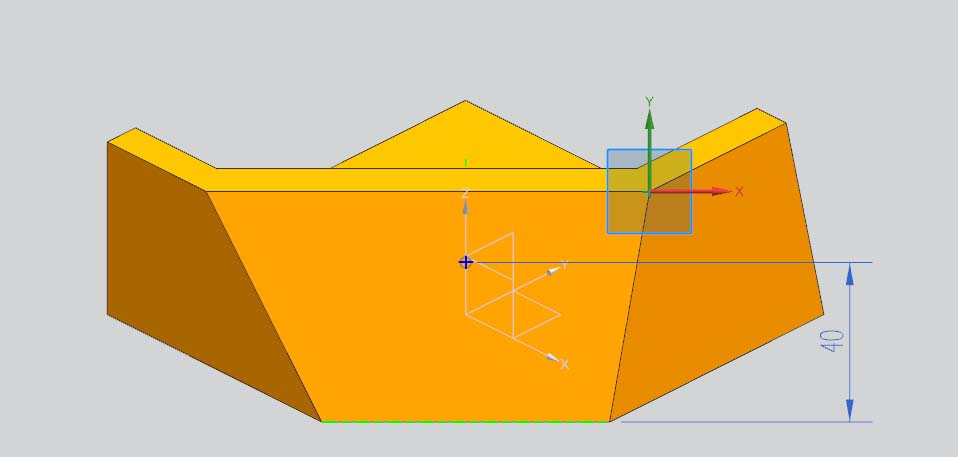

5、选用开孔，在倾斜面上定好开孔点；定位及孔尺寸如图所示。

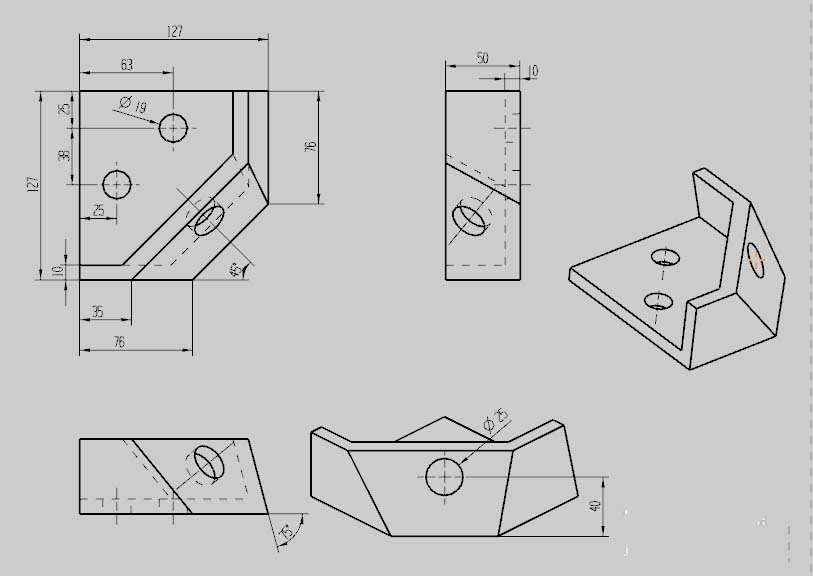

6、进入工程图，标注各视图的尺寸。
以上就是UG建模的方法，希望大家喜欢，请继续关注脚本之家。
