UG绘制零件图很方便，该怎么绘制机械配件图呢》下面我们就来看看详细的教程。

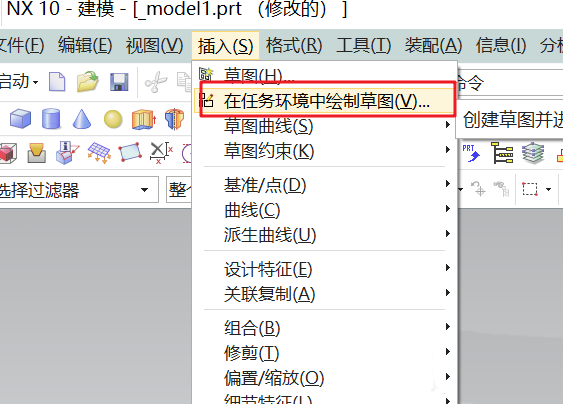

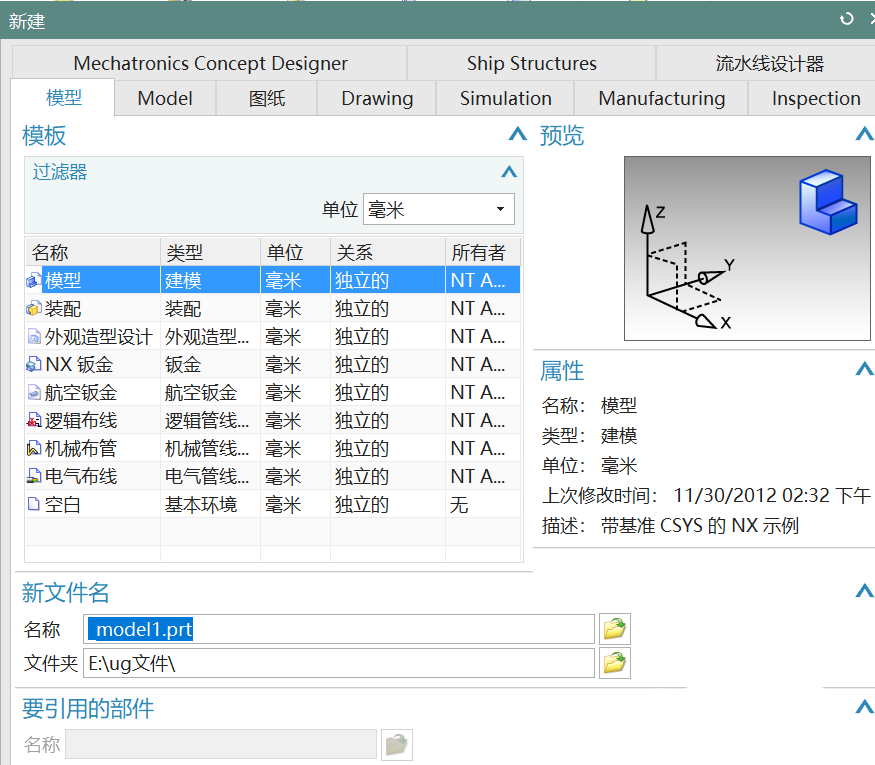

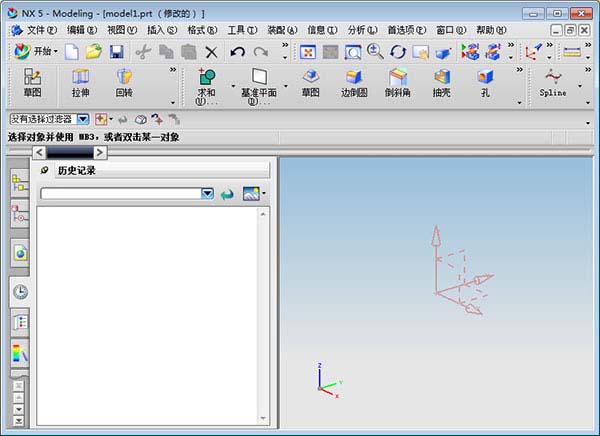

1、新建建模文件，选用在任务环境中绘制草图（随意面）。

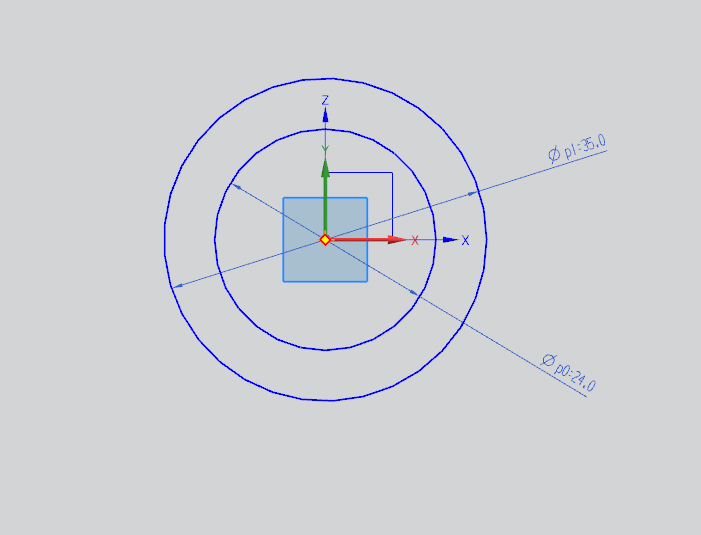

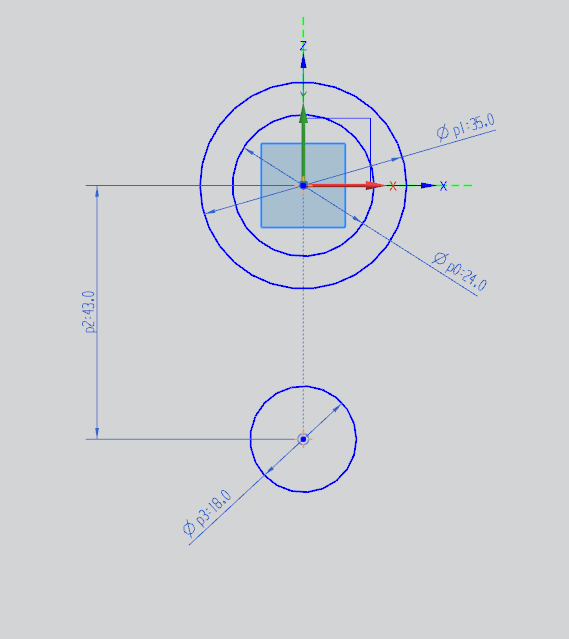

2、以坐标原点为圆心，绘出二个同心圆并修改好直径参数：35、24.
3、在Y的负轴上绘一直径为18的圆，距离原点：43.如果所绘的圆没在Y轴上，可用“点在线上”进行约束。

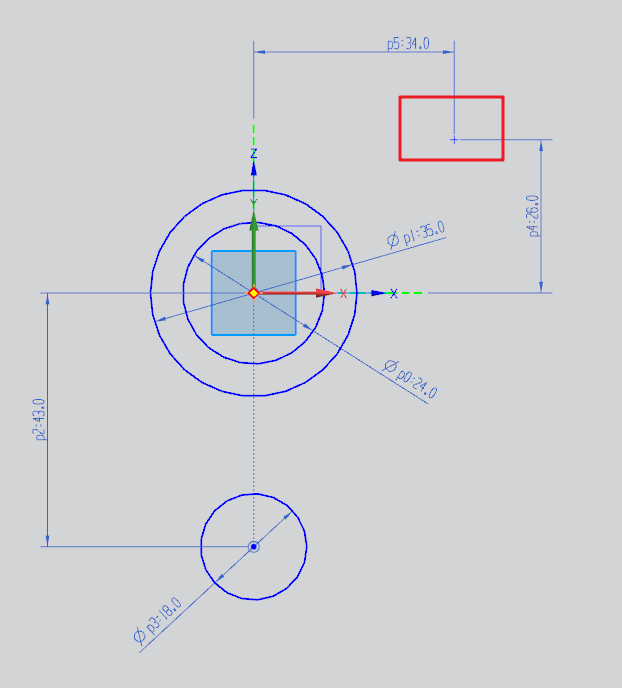

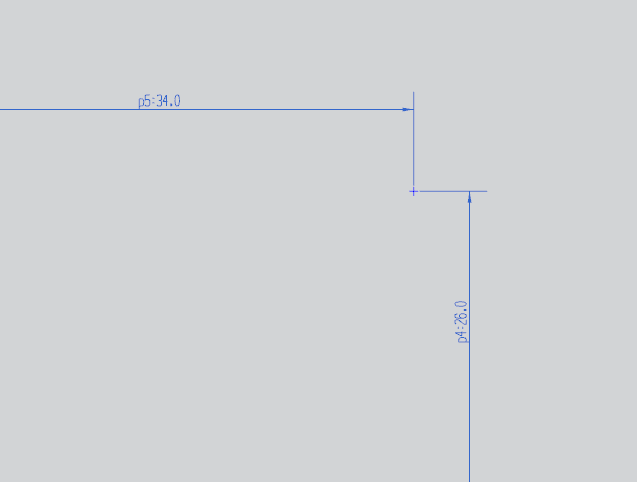

4、在右上方定一个参考点坐标（34，26）.

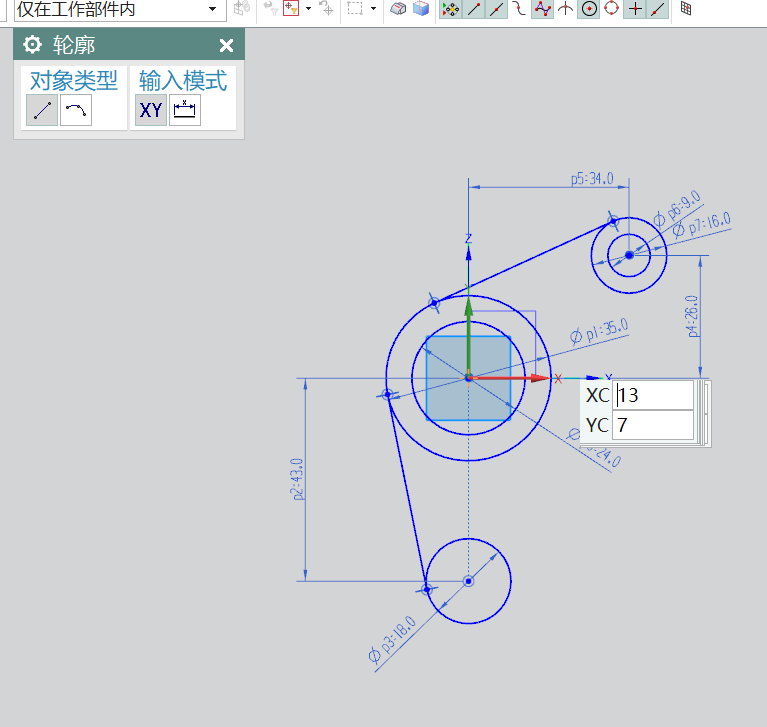

5、参考点为圆心绘二同心圆，直径分别为：9、16；用直线在左侧将三个圆进行相切连接。

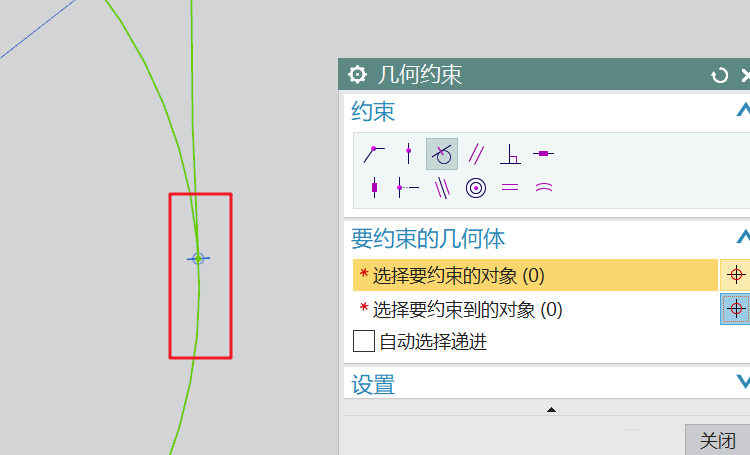

6、选用三点圆弧，在右侧将三个圆进行相切相连。如果三个点与圆不是相切关系，可以通过约束得到。

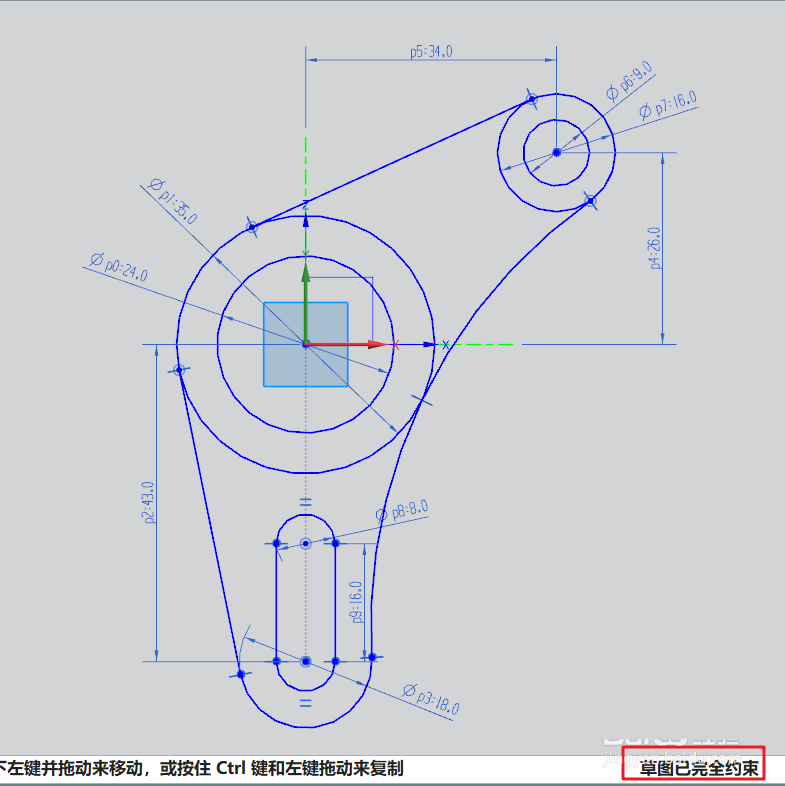

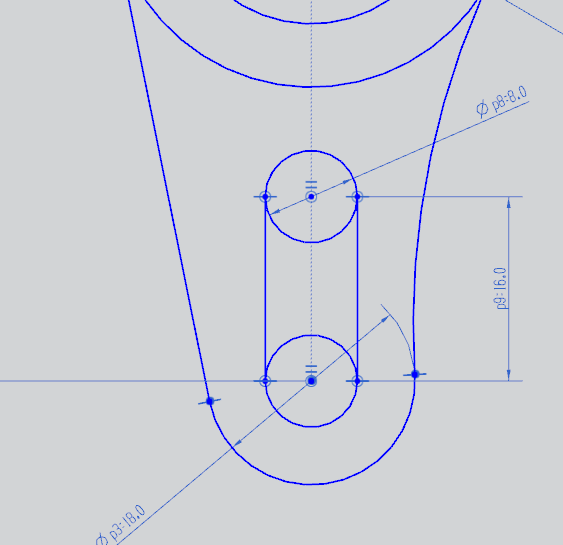

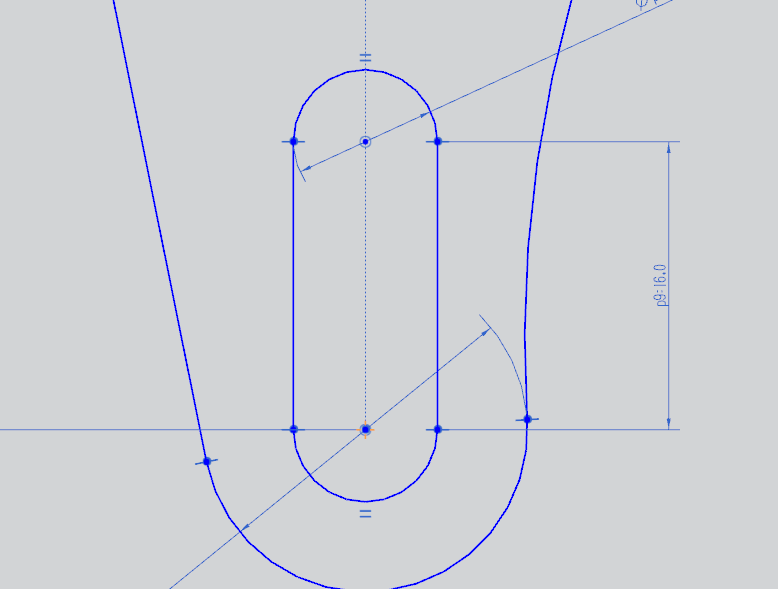

7、用修剪曲线，对Y轴下的圆进行修剪；在Y轴负方向上绘两等径的小圆，定位好后用直线从两侧相连，再用修剪曲线将多余的线修剪掉。草图完全约束，完成草图的绘制。
以上就是UG机械配件的设计方法，希望大家喜欢，请继续关注脚本之家。
