Solidworks草图中有多个相等槽口，一个一个标注还是很浪费时间的，这个时候我们可以定义相等，这样就不用标注槽口大小了，该怎么定义槽口相等呢？下面我们就来看看详细的教程。

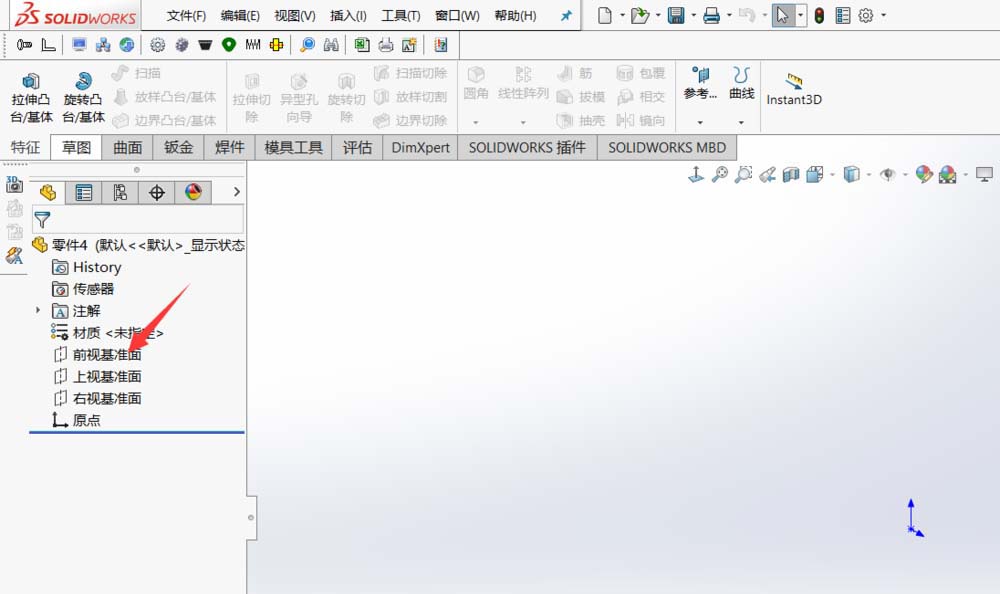

1、我们先来绘制几个槽口，打开软件，新建零件图，之后选择一个视图。

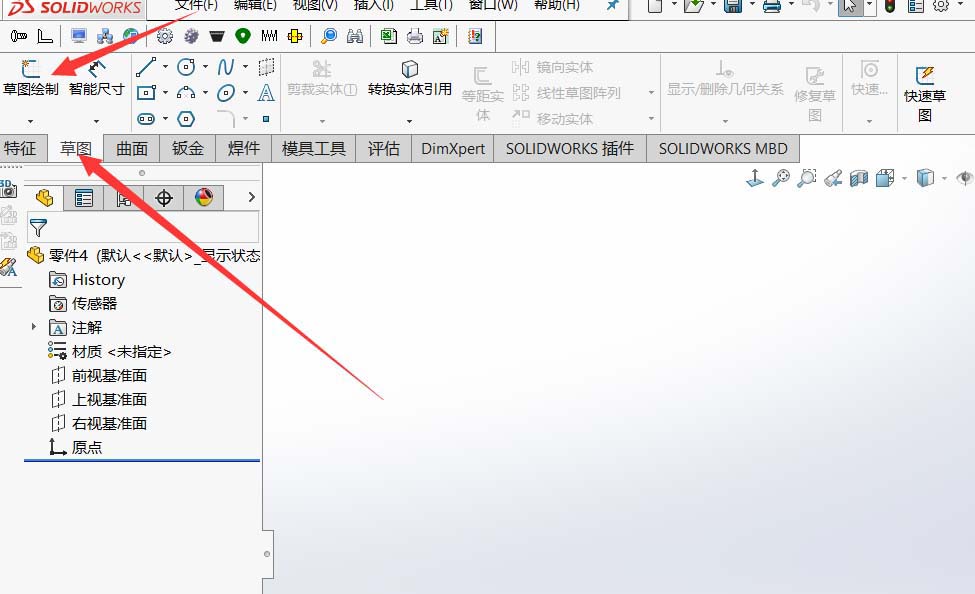

2、然后选择草图命令下的草图绘制新建出一个草图出来。

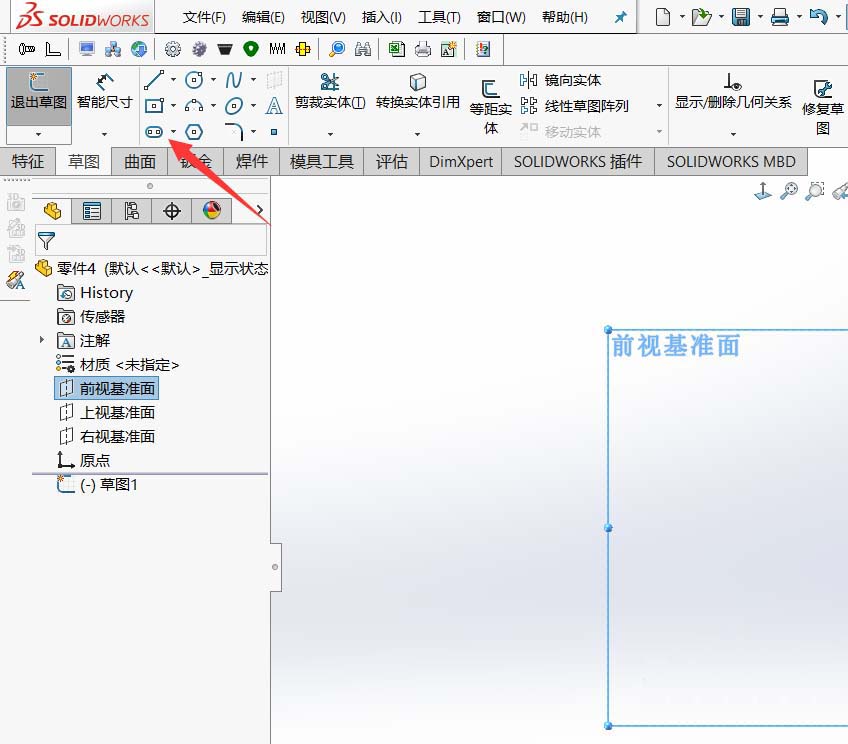

3、然后在上面的一些绘制命令里面可以选择槽口命令，之后随意绘制几个槽口出来。

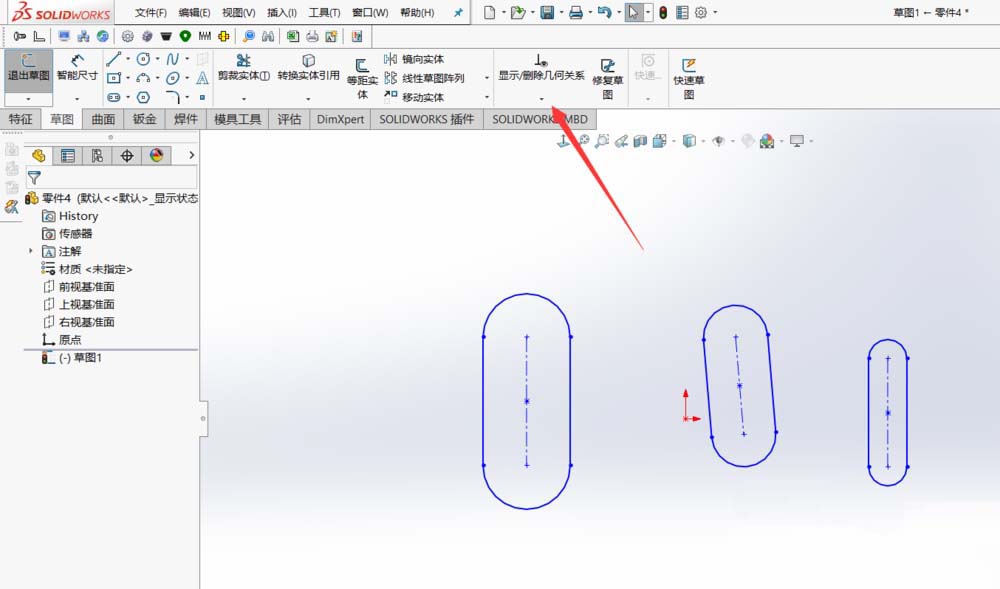

4、之后在上面的命令有一个添加几何关系，选择添加几何关系。

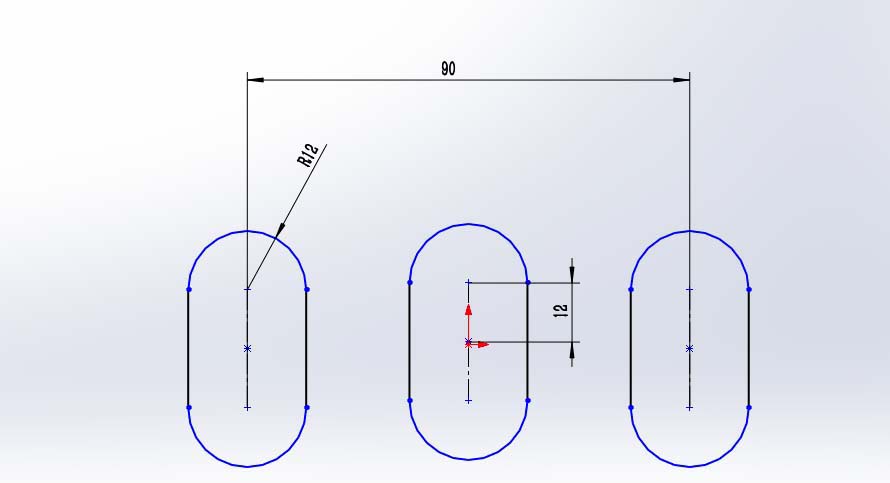

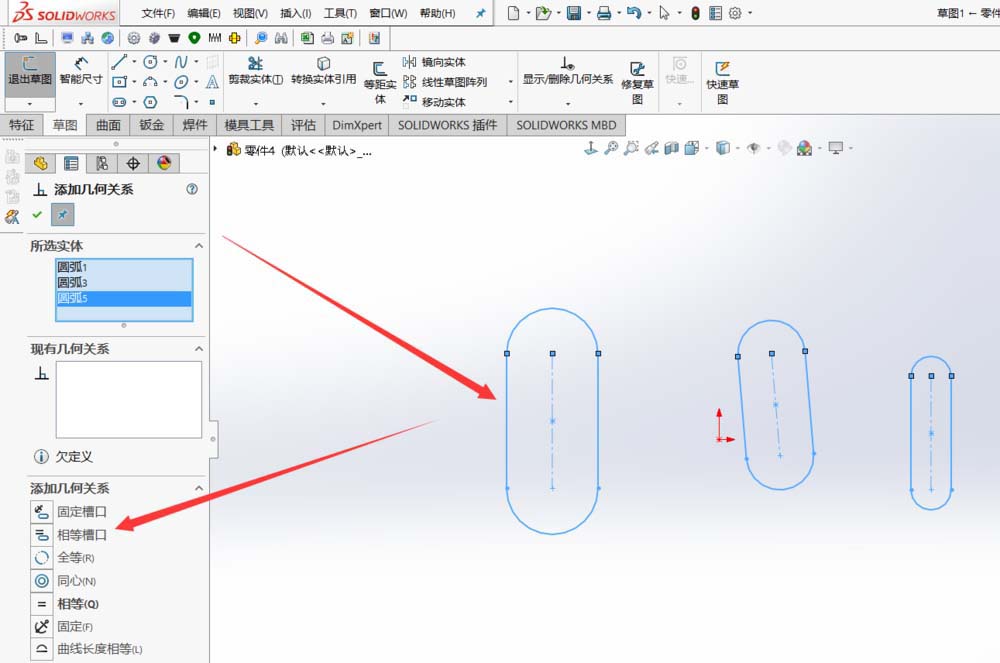

5、之后我们选中所有的槽口，并且选择下面的几何关系中的槽口相等。然后只要定义一个槽口的尺寸，就能定义所有槽口的尺寸了。

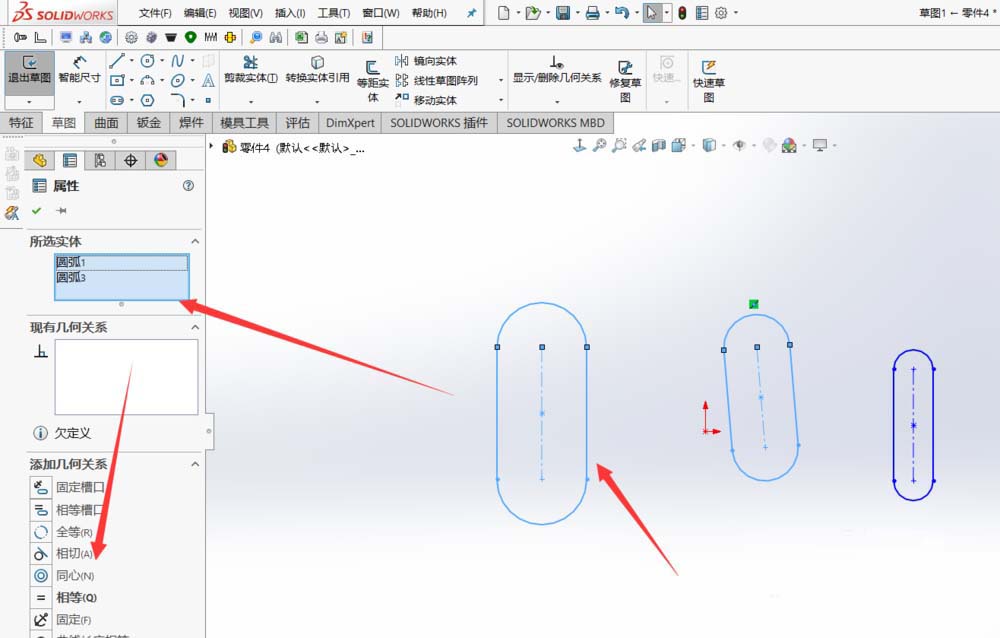

6、或者我们可以按CRTL依次选中所有槽口，之后会直接弹出到添加几何关系的界面，选择槽口相等即可。
以上就是sw草图里定义槽口相等的教程，希望大家喜欢，请继续关注脚本之家。
