CATIA建模三维模型很简单，想要建模一个U盘盖，该怎么建模呢？下面我们就来看看详细教程。

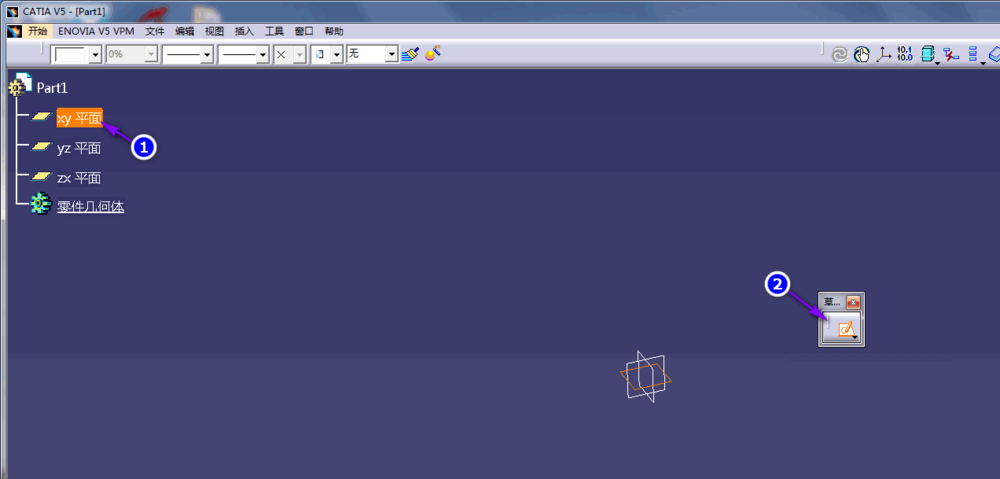

1、首先让我们来打开CATIA软件，进入零件设计模块，在左上角树形结构图或者在视图区选择xy平面，单击草图命令进入草图界面；

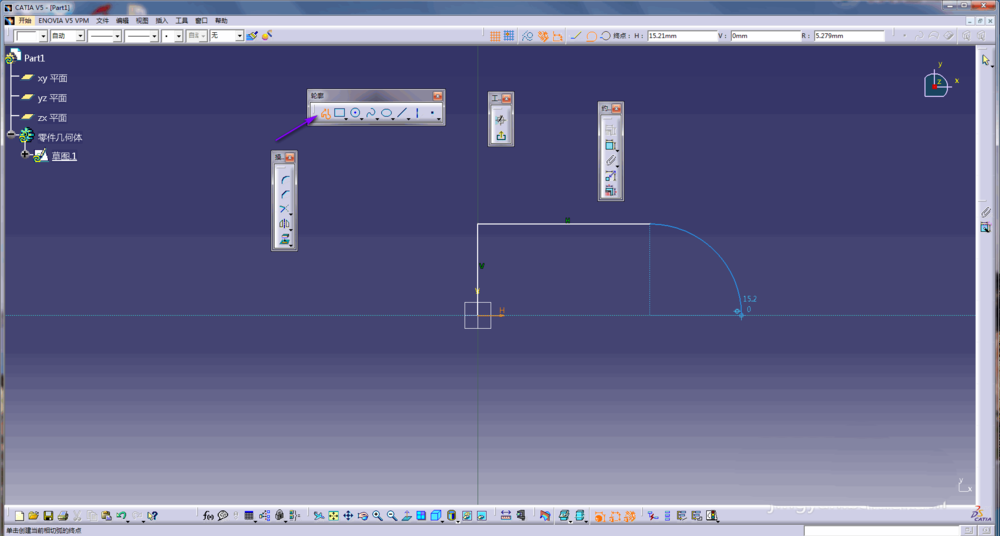

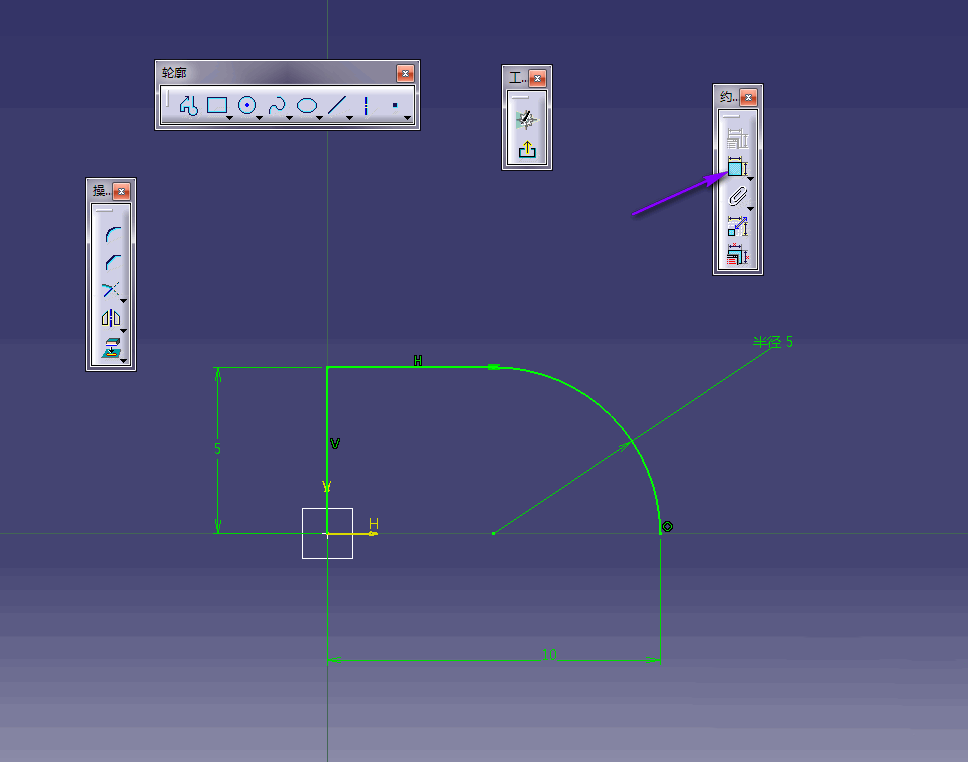

2、先通过轮廓命令绘制一条多线段，如下图所示，轮廓以原点为起始点，包含两条直线段和一条1/4圆弧；
3、单击约束命令，对视图中的多线段进行全约束，当视图中的多线段颜色显示为全绿色时说明草图已经被全约束了；

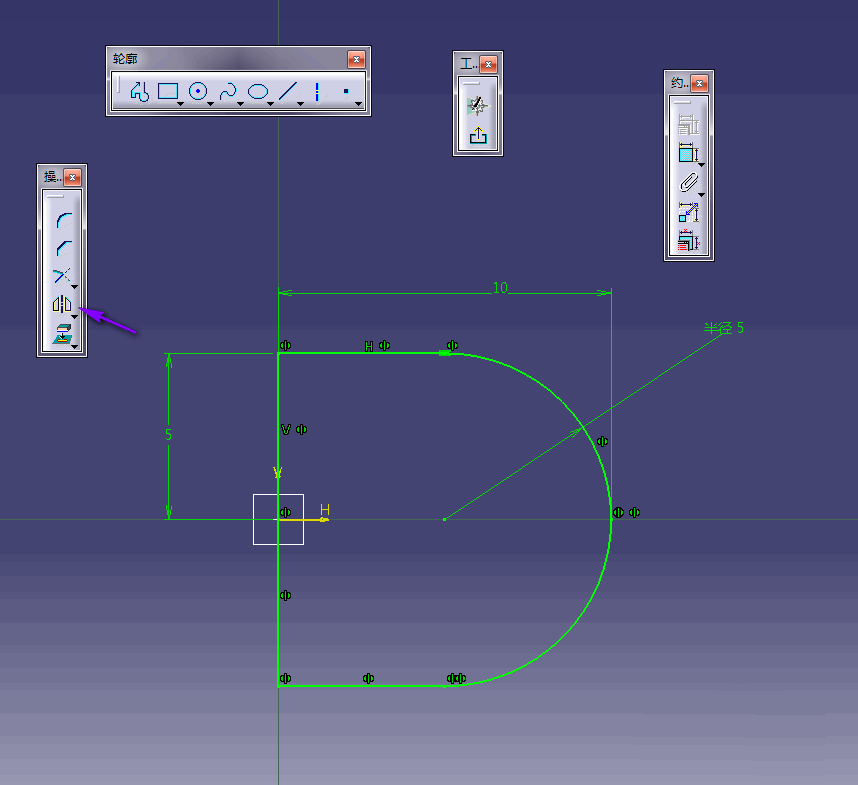

4、继续在左侧工具栏中找到镜像命令，先在视图中将所有线段选中，然后单击镜像命令，再选择要镜像的轴线H，完成草图的镜像操作；

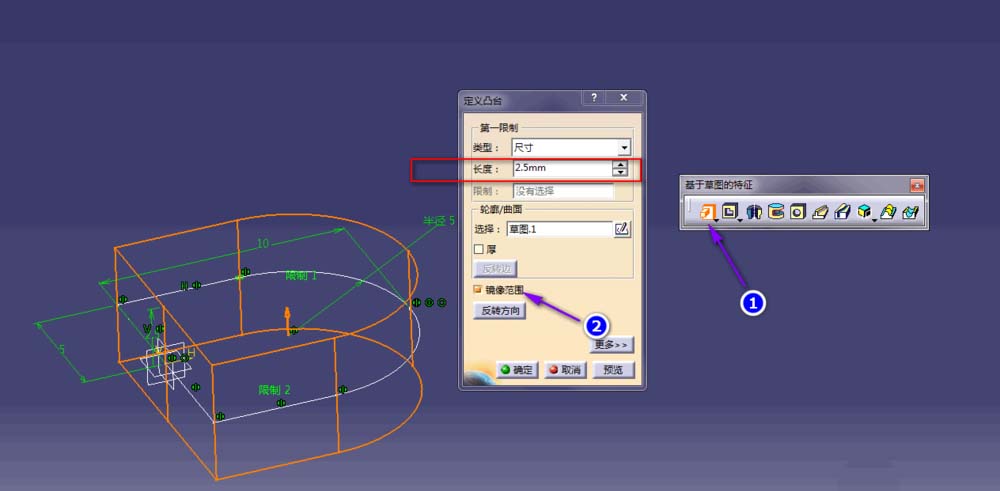

5、退出草图界面，单击凸台命令，并在弹出的对话框中定义凸台的类型、长度以及镜像范围等，单击确定退出命令对话框；

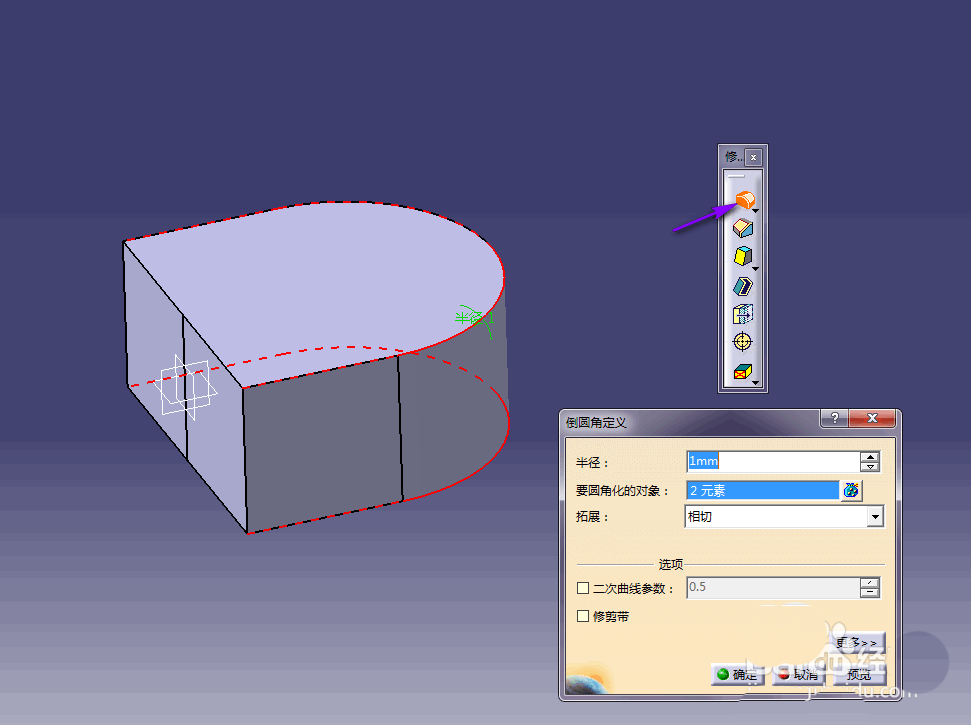

6、单击倒圆角命令，并将圆角定义为1mm，选择要圆角化的边线为图示两条边线，单击预览并确定；

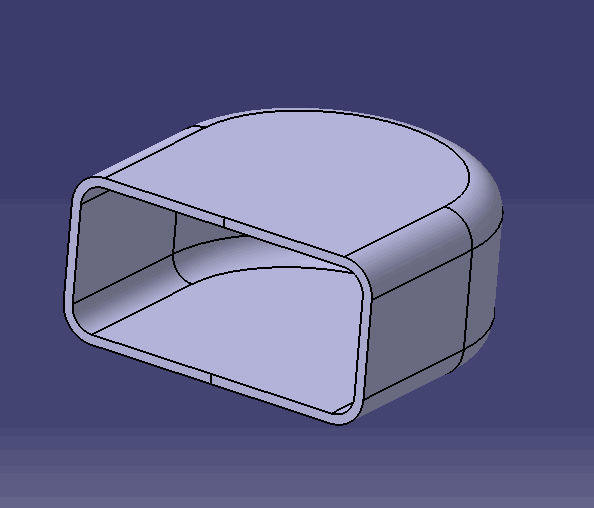

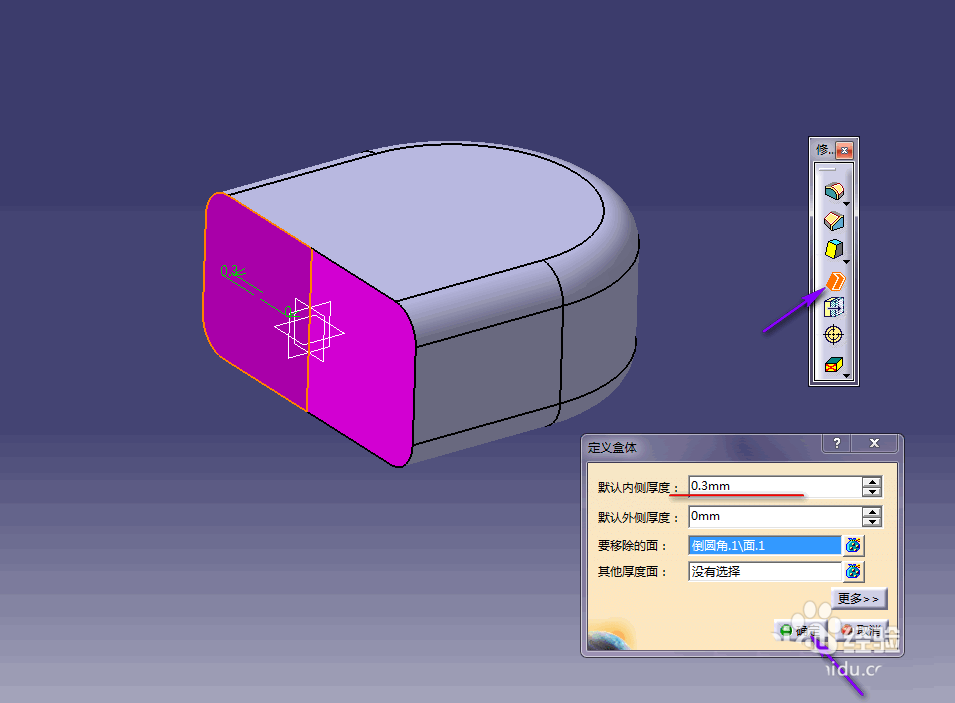

7、继续选择盒体命令，对实体进行抽壳操作，在命令对话框中设置抽壳的厚度为0.3mm，并在视图区选择要移除的面，单击确定完成所有操作，这样我们就完成了对一个简单三维实体的创建工作。
