SolidWorks中的命令很多，今天我们就来介绍关于直纹曲面命令的使用方法。

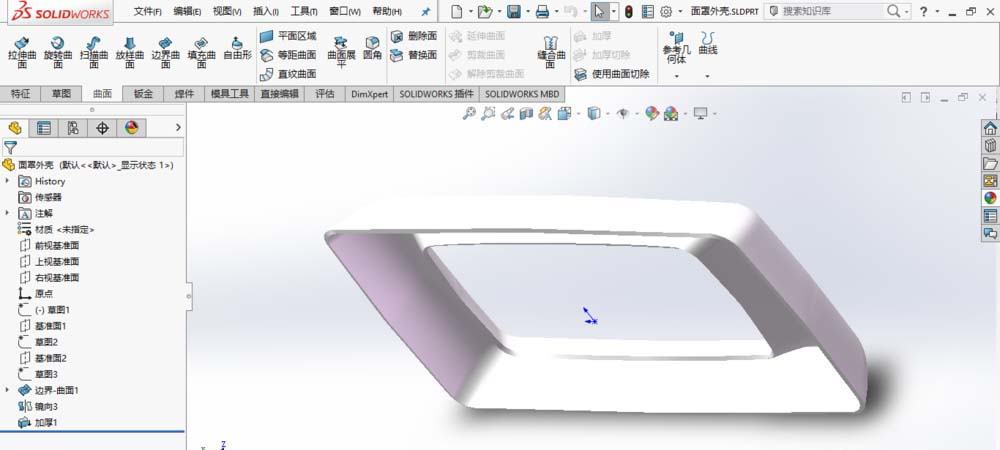

1、SolidWorks打开面罩外壳零件模型。

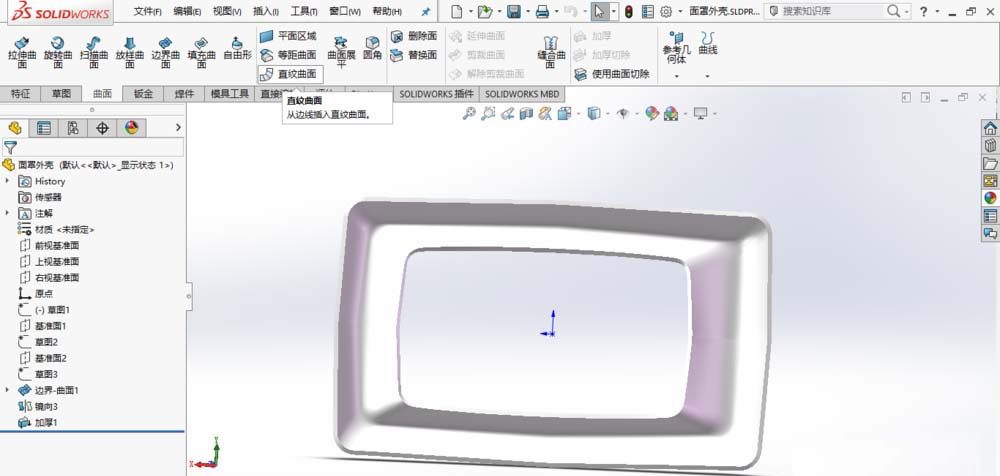

2、单击“曲面—直纹曲面”命令。

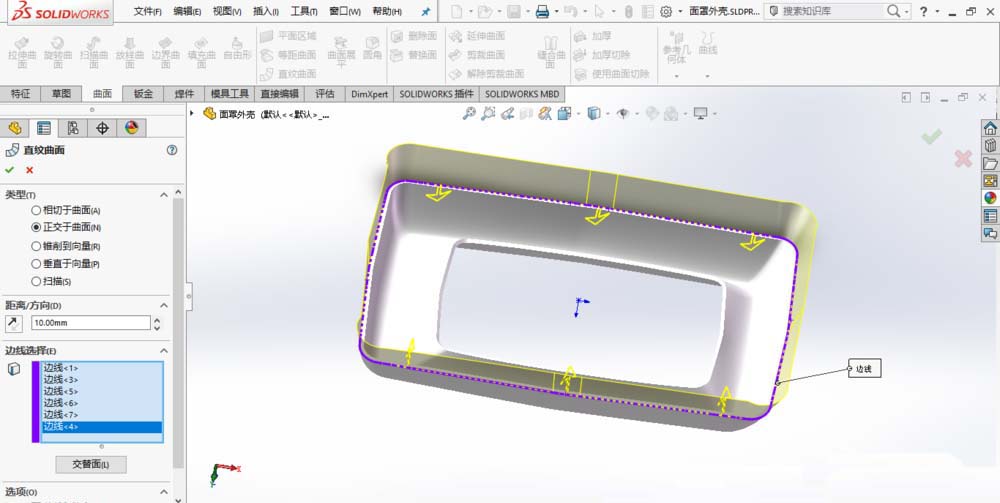

3、直纹曲面对话框中选择图示所示边线，类型选择“正交于曲面”，距离为“10 mm”，如图所示。

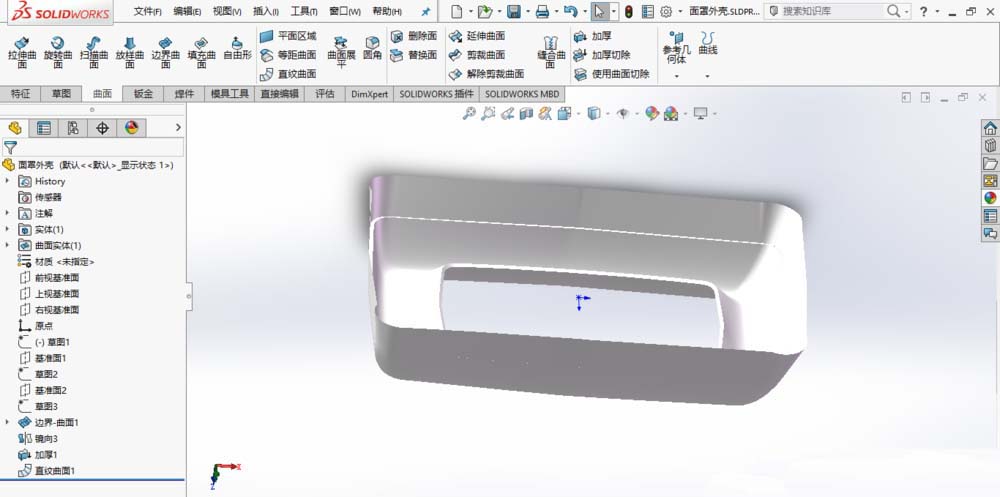

4、单击确定，完成直纹曲面的创建。

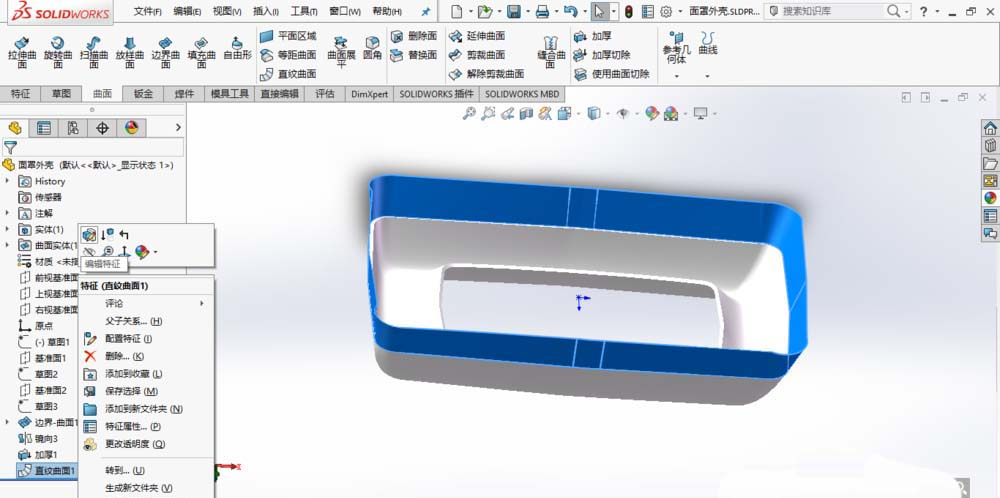

5、右键单击直纹曲面1，单击编辑特征，对直纹曲面特征进行修改。

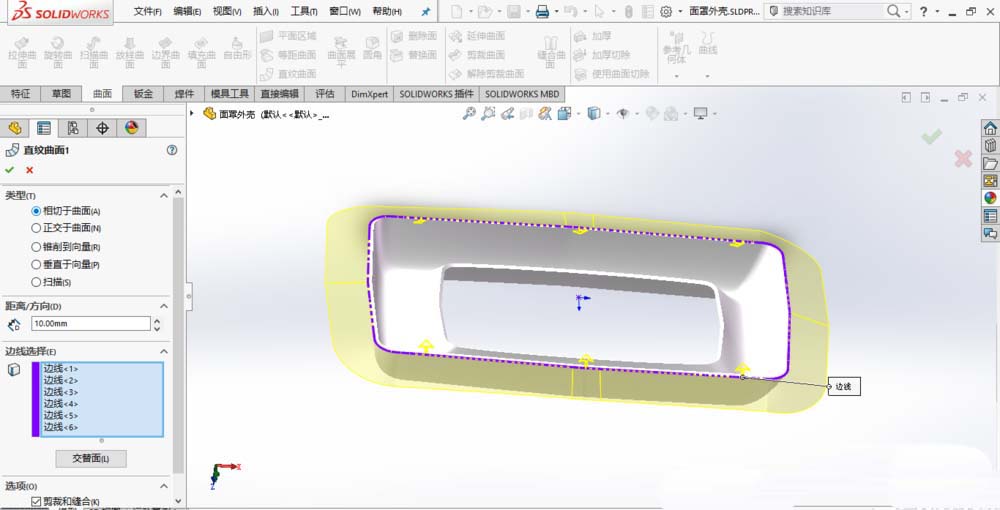

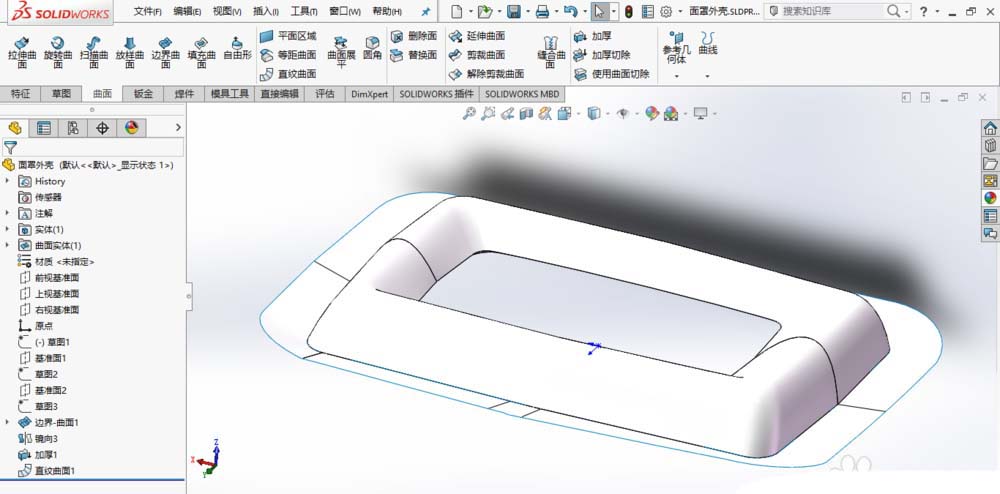

6、将类型修改为“相切于曲面”，可以看到直纹曲面的效果发生变化。

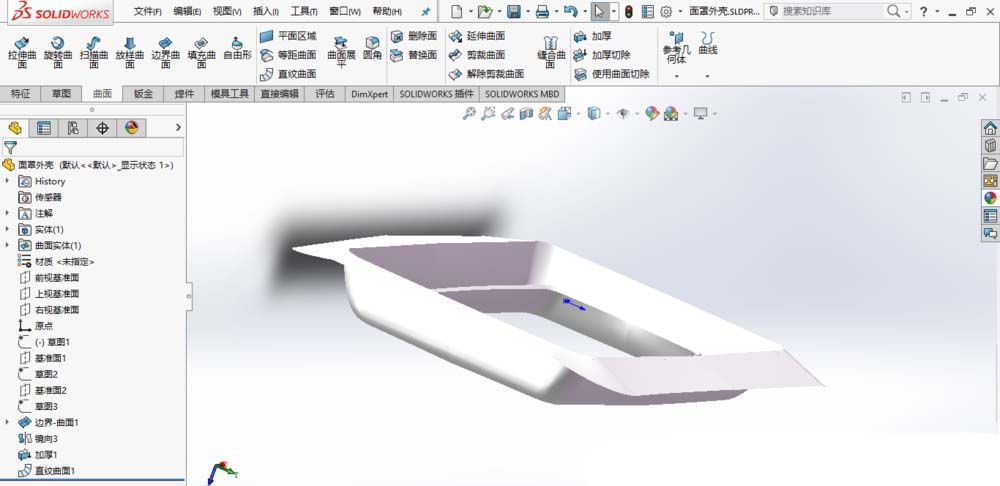

7、单击确定，保存零件模型。
以上就是SolidWorks中直纹曲面命令的使用方法，希望大家喜欢，请继续关注脚本之家。
