ProE想要将同一类的图形元素如草绘、曲线、面组、几何放到层树中进行统一的隐藏、隐含和显示等相关操作，下面我们就来看看详细的教程。
1、打开层树的三种方法。

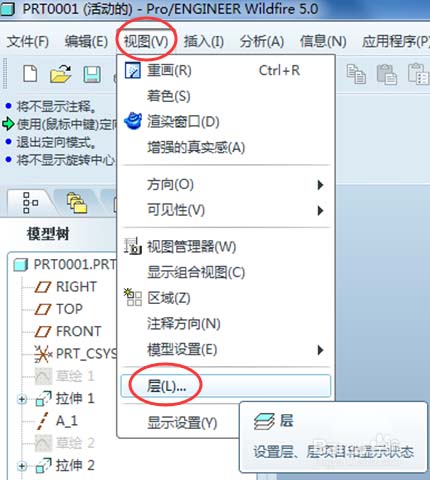

A) 依次点击菜单栏的“视图”-“层”，下图1。

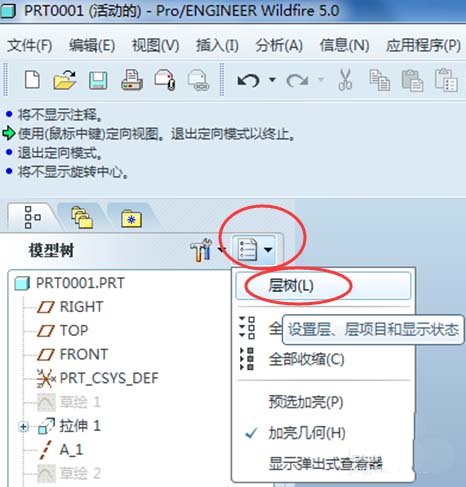

B) 点击模型树导航区的“显示”按钮，展开项中选择第一项“层树”，下图2。
C) 单击工具栏中的“层”按钮，下图3。

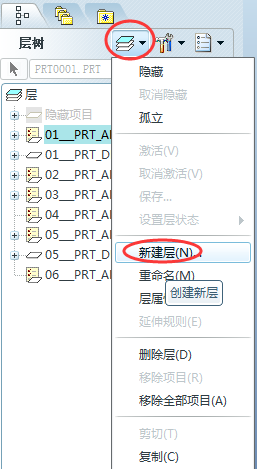

2、单击层树右边的“层”（下图），或者层项目中任一项单击右键，展开项中选择“新建层”。

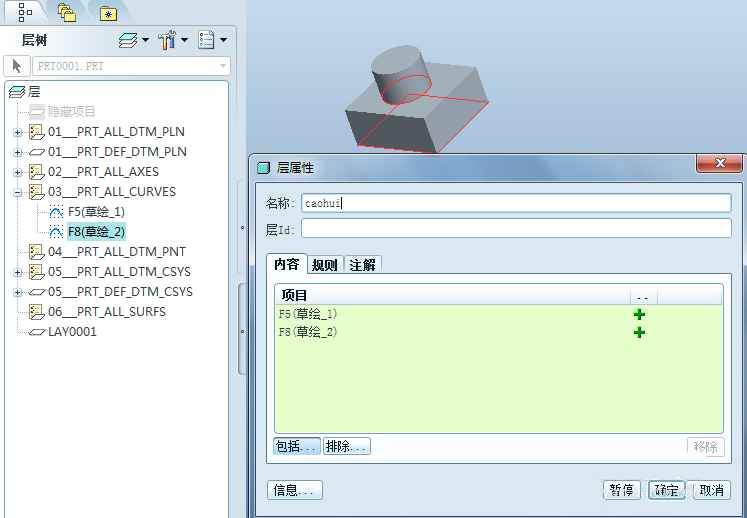

3、层属性窗口，名称定义为caohui，层id可以不填，内容选取两个草绘。

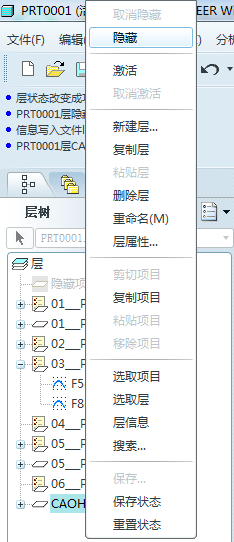

4、创建好的层caohui效果如下，右键点击该层，展开项选“隐藏”。

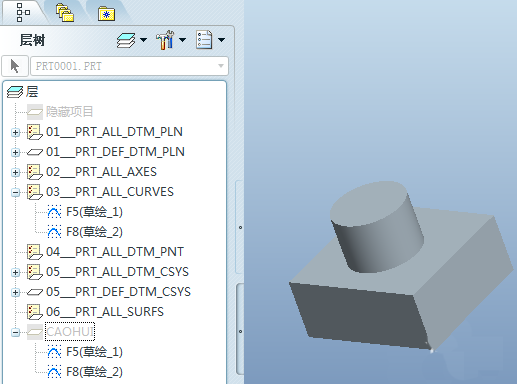

5、隐藏后的效果如下。
以上就是proe层树的使用方法，希望大家喜欢，请继续关注脚本之家。
