SolidWorks中想要进行智能配合，该怎么实现呢？下面我们就来看看详细的教程。。
一、创建基体零件

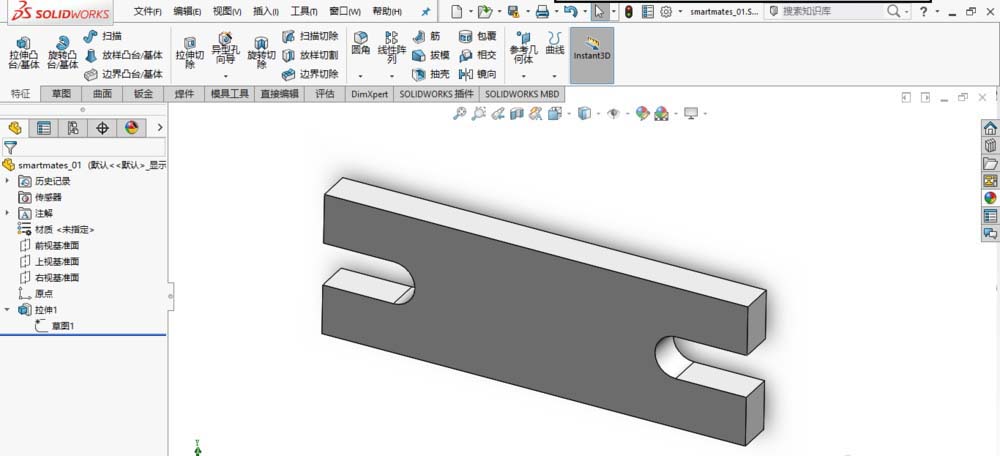

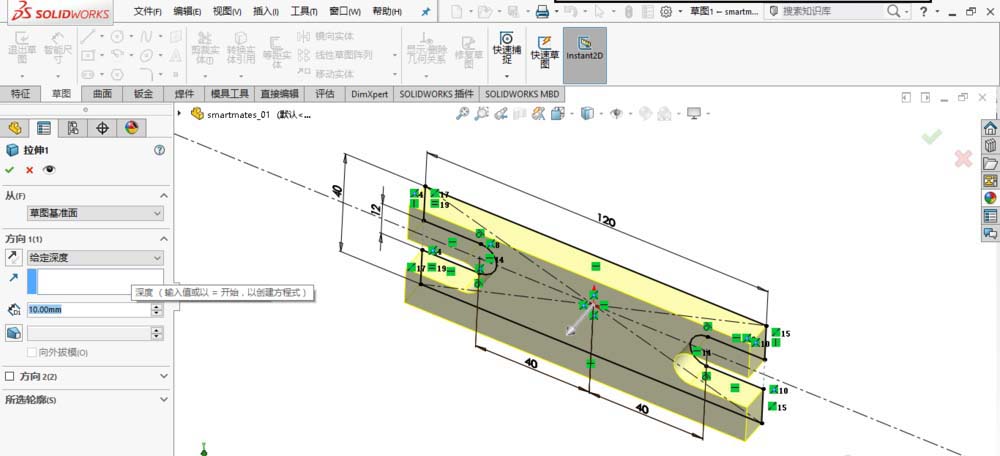

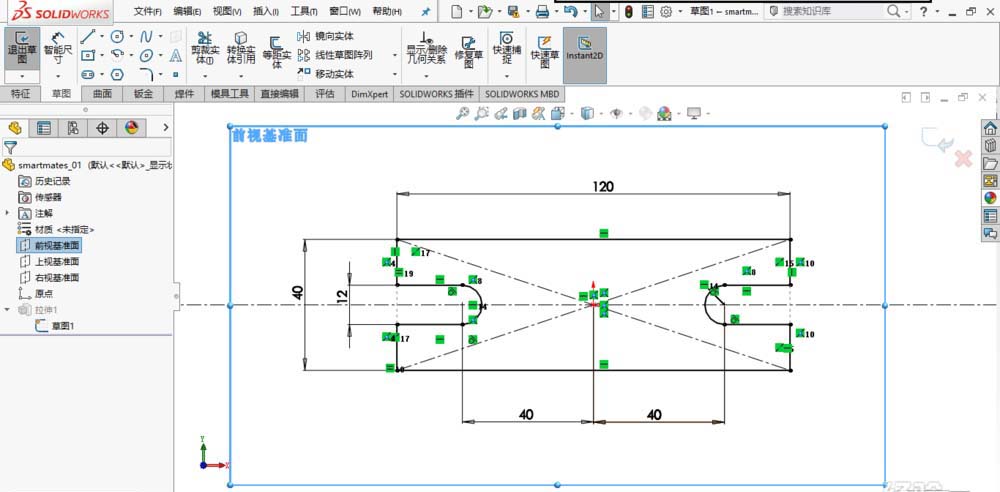

1、打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，创建拉伸特征。
2、保存零件模型。
二、创建螺钉

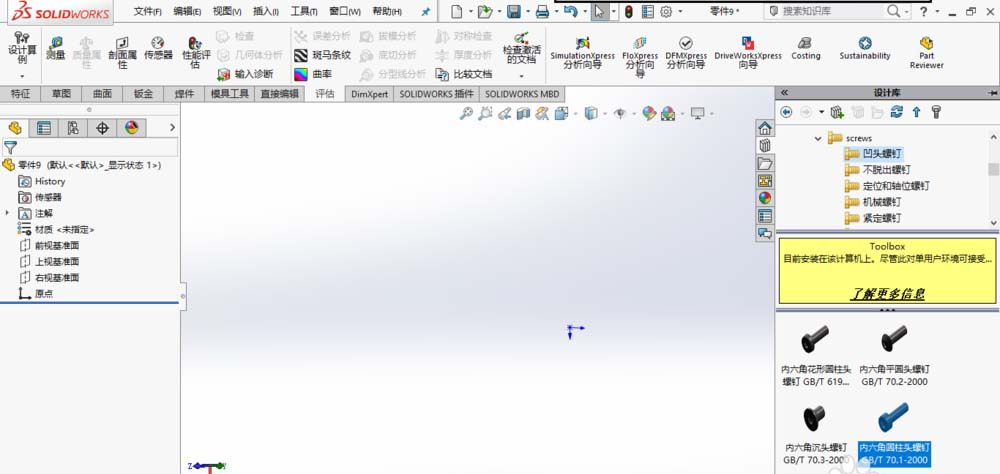

1、新建一个零件模型。展开设计库，依次展开“Toolbox-GB-screws-凹头螺钉”，选择内六角圆柱头螺钉。

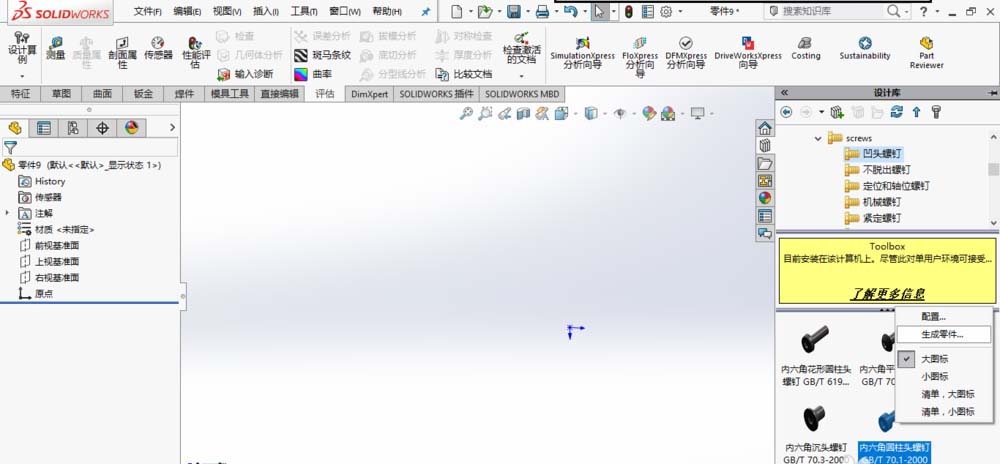

2、右击，点击生成零件。

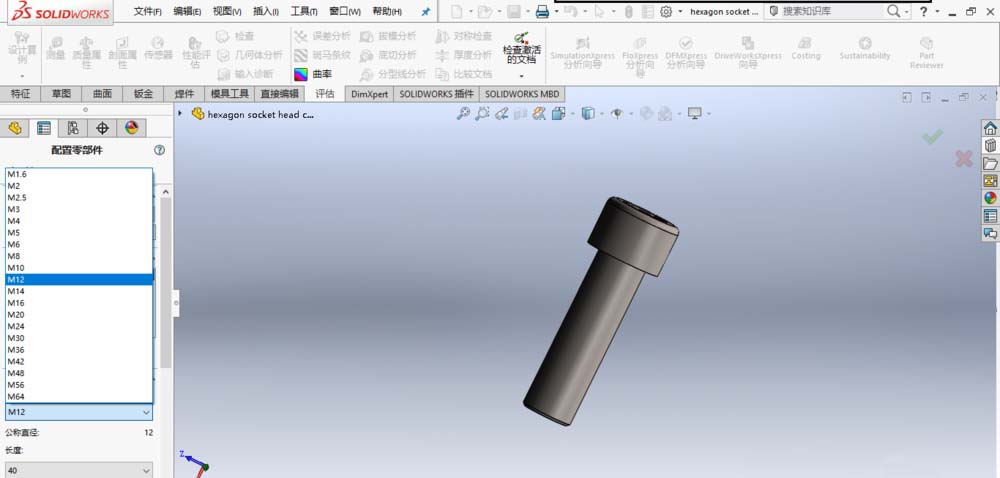

3、配置零部件，如图所示。

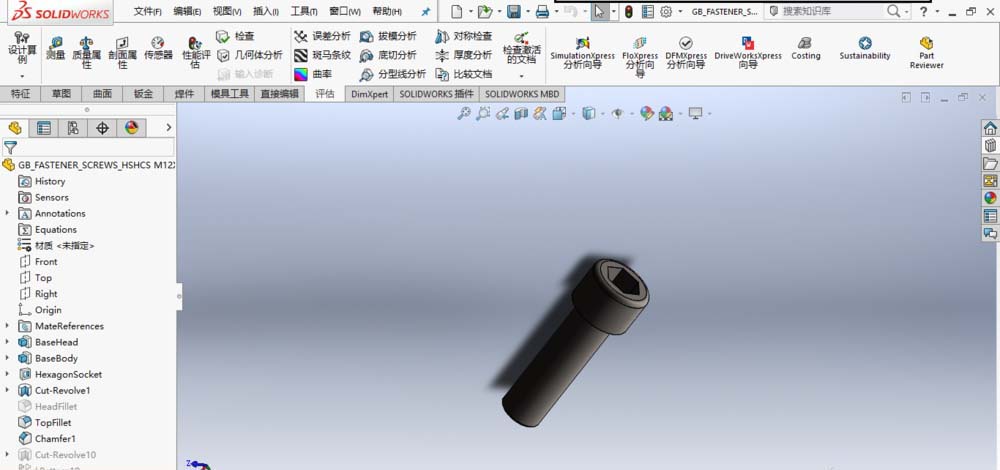

4、单击确定，生成零件，保存模型。
三、装配模型
接下来通过智能配合，装配模型。

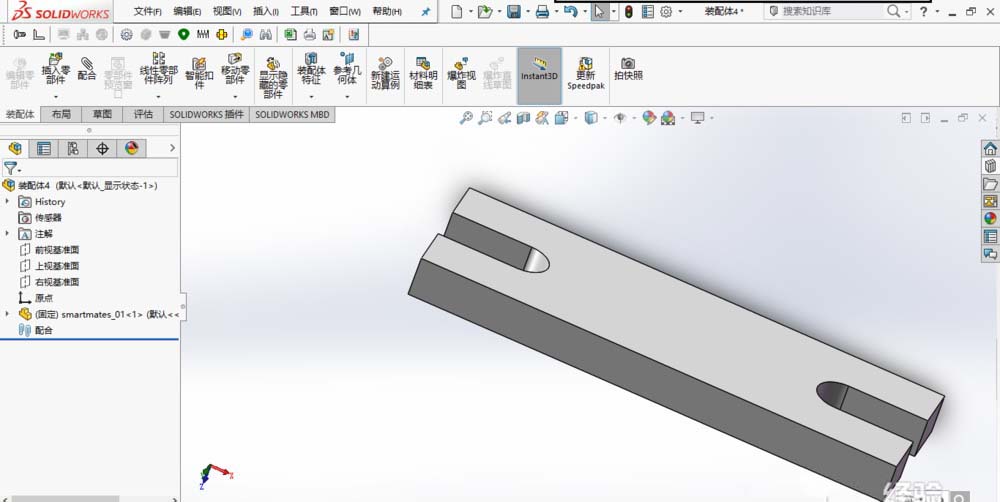

1、新建一个装配体模型，插入基体零件。

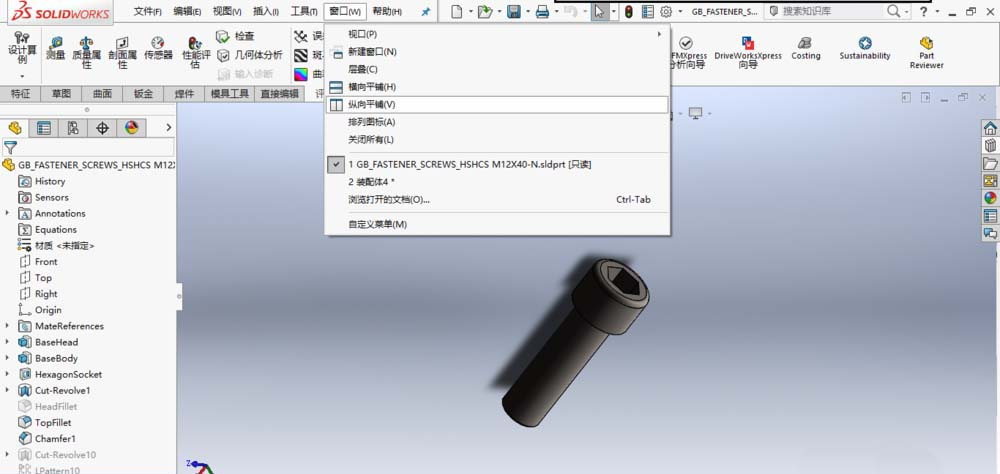

2、打开螺钉零件模型，单击“窗口—纵向平铺”命令。

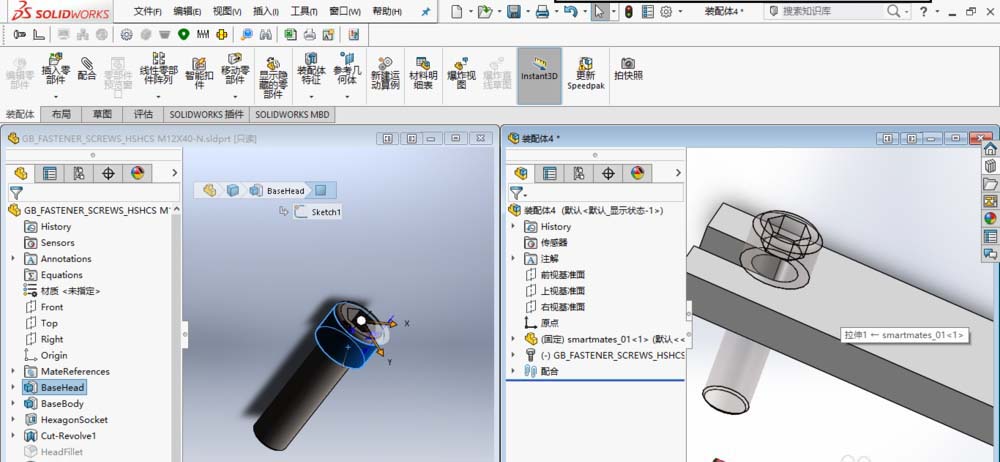

3、将螺钉零件拖动到装配体适当的位置，如图所示。

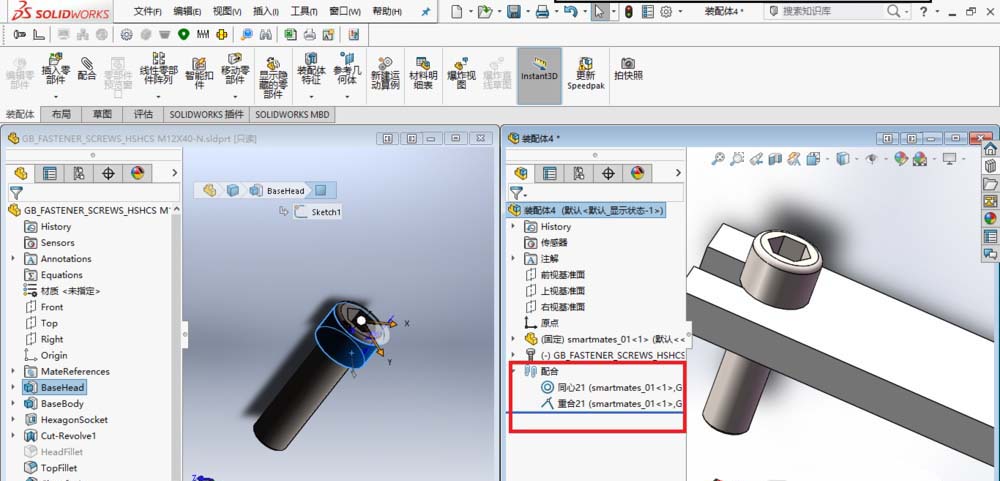

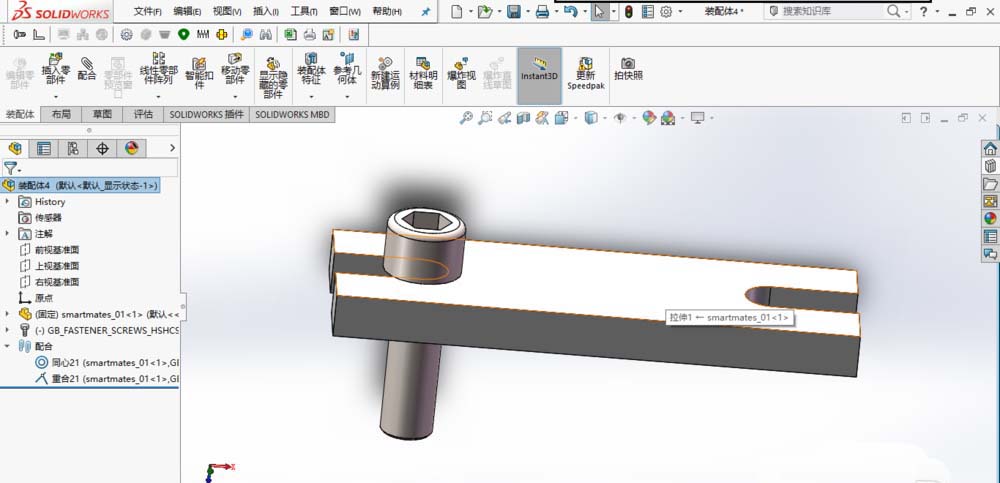

4、系统自动添加了智能配合，包括同心和重合，如图所示。
5、保存装配体模型。
以上就是SolidWorks中智能配合的教程，希望大家喜欢，请继续关注脚本之家。
