AutoCAD2013中文版“缩放视图”
在Autocad2013中，用户通过缩放视图功能可以更快速、更准确、更细致的绘制图形。该功能可以帮助用户观察图形的大小，也可以观察局部图形，还可以放大和缩小图形，而且原图形的尺寸不会发生改变。
一、通过以下四种方法调用缩放视图工具：
1.在绘图AutoCAD2013中文版绘图窗口中滚动鼠标中键，向上滚动为放大视图，向下滚动为缩小视图。
2.单击AutoCAD2013中文版绘图窗口右侧的“范围缩放”上的倒三角 ，从弹出的下拉列表中选择相应的缩放方式。
图01

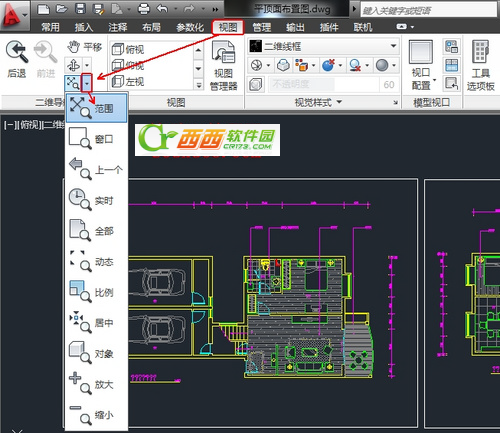

3.在AutoCAD2013中文版顶部菜单栏选择切换至“视图”，从打开的工具栏中选择“范围”中的倒三角 ，从弹出的下拉列表中选择相应的缩放方式。
图02
4.在命令行中输入ZOOM命令并按空格键。
图03
二、AutoCAD2013中文版缩放视图使用详解教程：
1.“范围缩放”
图04
用于使已绘出的图形充满AutoCAD2013绘图窗口，此时与所绘图形的图形界限无关。
2.“窗口缩放”
图05
用于将所指定矩形窗口区域的图形放大，使其充满显示窗口。

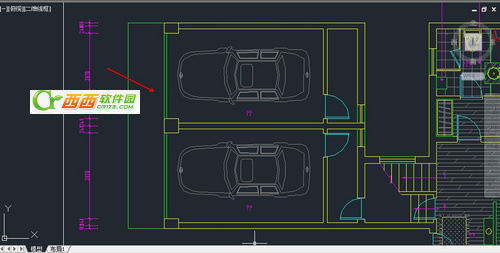

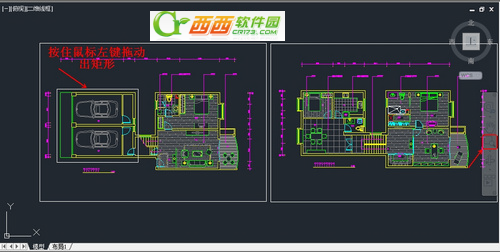

如把下图中车库部分方法，选择“窗口缩放”工具，在AutoCAD2013绘图窗口中需要放大的区域的一角单击鼠标左键，然后松开鼠标左键拖动出矩形。
图06
拖动矩形到合适大小，再次单击鼠标左键，矩形区域内的图像将被放大充满整个显示AutoCAD2013窗口。
图07
3.“缩放上一个”
图08
用于恢复上一次显示的视图。通过此菜单可以多次恢复前面显示过的AutoCAD2013视图。
4.“实时缩放”
图09
用于图形的实时缩放。
在AutoCAD2013绘图窗口中按住鼠标左键，向上移动鼠标可以放大图形;向下移动鼠标则缩小图形。
5.“全部缩放”
图10
单击该按钮后，如果各图形对象均没有超出设置的图形界限，AutoCAD2013则按此图形界限显示，即在绘图窗口中显示位于图形界限中的内容;如果有图形对象绘制到图纸边界之外，显示范围则会扩大，以便将超出边界的部分也显示在屏幕上。
6.“动态缩放”
图11
用于实现动态缩放。
单击该按钮后，AutoCAD2013切换到动态缩放时的特殊屏幕模式，要求用户确定显示区域。确定后，在绘图窗口显示对应区域的图形，确定区域后按空格键，实现对应的缩放。
7.“缩放比例”
图12
用于按指定的比例实现缩放。
单击该按钮后，在命令行输入要缩放的比例后按空格键即可实现比例缩放。如输入2X
图13
如果在“输入比例因子(nX或nXP)：”提示后输入的比例值是具体的数值，图形将按该比例值实现绝对缩放，即相对于实际尺寸缩放。如果在比例值后加有后缀X，图形实现相对缩放，即相对于当前所显示图形的大小进行缩放。如果在比例值后加XP，图形相对于图纸空间缩放。例如，如果当前图形按4:1的比例显示，即显示的图形是实际大小的4倍，那么执行ZOOM命令后，如果用2X响应，图形会在放大2倍;但如果用2响应，显示的图形不但没有变大，反而会缩小，使显示图形的大小是实际大小的2倍。
8.“中心缩放”
图14
用于重设图形的显示中心位置和缩放倍数。
AutoCAD2013执行该命令提示：
图15
图16
执行结果:AutoCAD2013将图形中新指定的中心位置显示在绘图窗口的中心位置,并对图形进行对应的放大或缩小:如果在“输入比例或高度:”提示下给出的是缩放比例(在输入的数字后跟有X),AutoCAD2013按该比例缩放;如果在“输入比例或高度:”提示下输入的是高度值(输入的数字后没有后缀X),AutoCAD2013会缩放图形,使得在绘图窗口中所显示图形的高度为输入值(即绘图窗口的高度为输入值)。很显然,输入的高度值较小时会放大图形,反之缩小图形。
9.“缩放对象”
图17
用于缩放图形,以尽可能大的显示―个或多个选定的对象,并使其显示在AutoCAD2013绘图窗口内。
10.“放大”
图18
用于使AutoCAD2013图形相对于当前图形放大―倍;每单击一次放大按钮，图形放大一倍。
11.“缩小”
图19
用于使AutoCAD2013图形相对于当前图形缩小―倍;每单击一次缩小按钮，图形缩小一倍。
