今天我们就来看看SolidWorks应用路径配合实现凸轮装配的方法，请看下文详细介绍。
一、创建凸轮

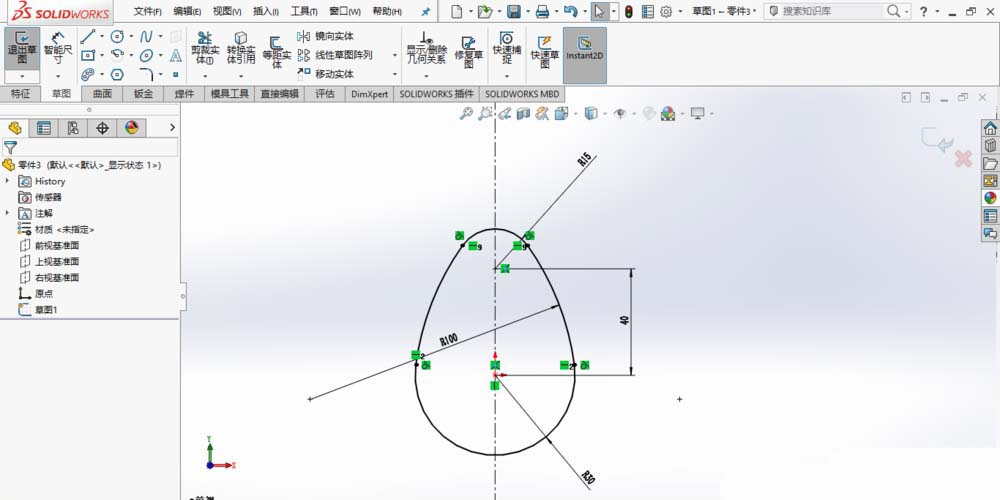

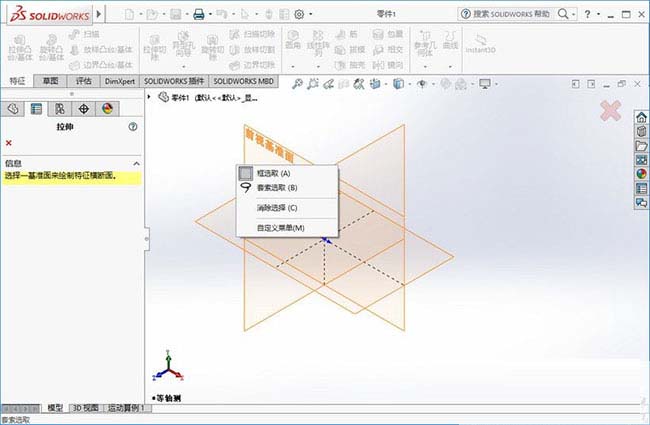

1、打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，如图所示。

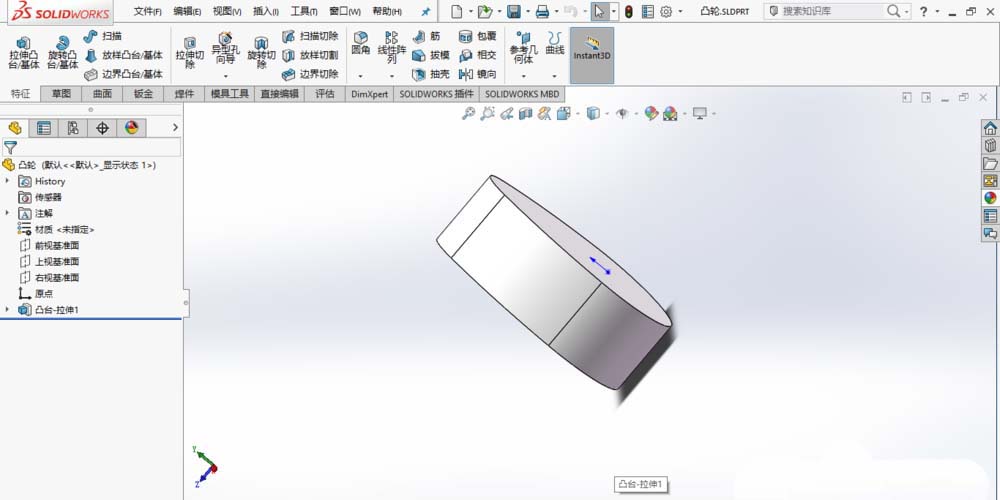

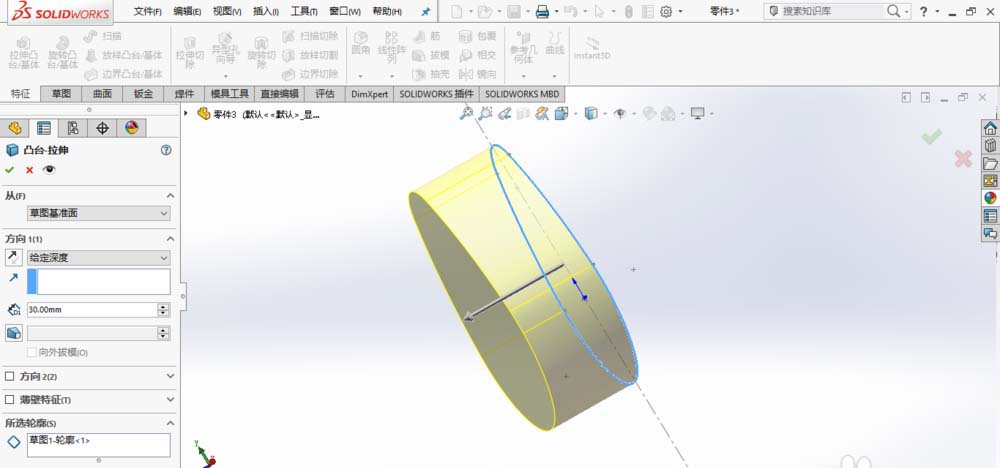

2、创建拉伸特征，如图所示。完成凸轮创建，保存模型。
二、创建凸轮机构平底从动件

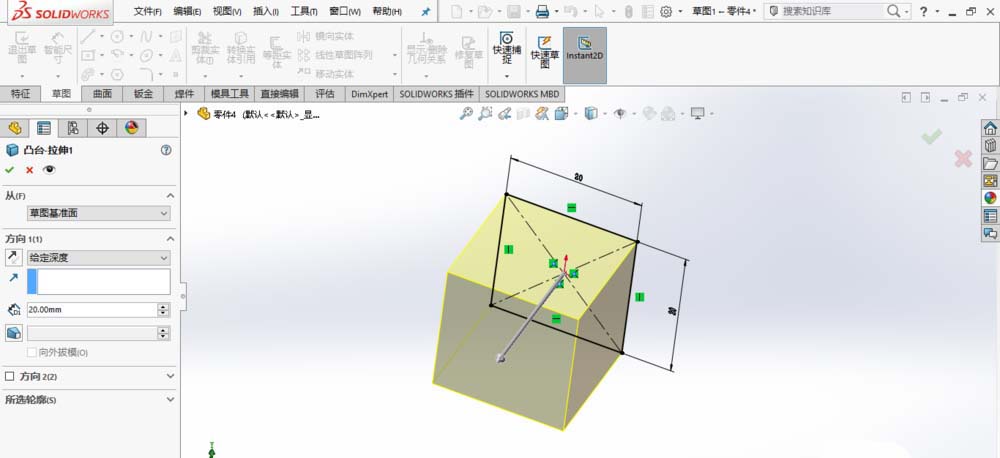

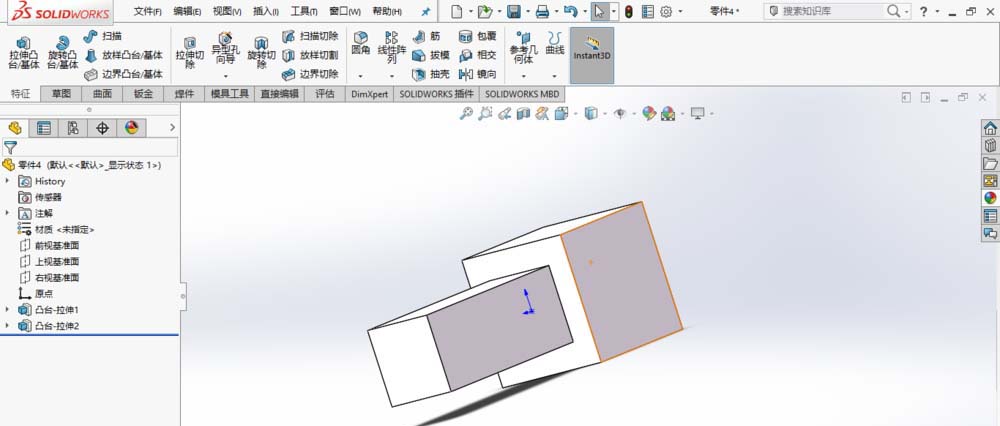

1、打开SolidWorks，新建一个零件模型。创建凸台-拉伸1，如图所示。

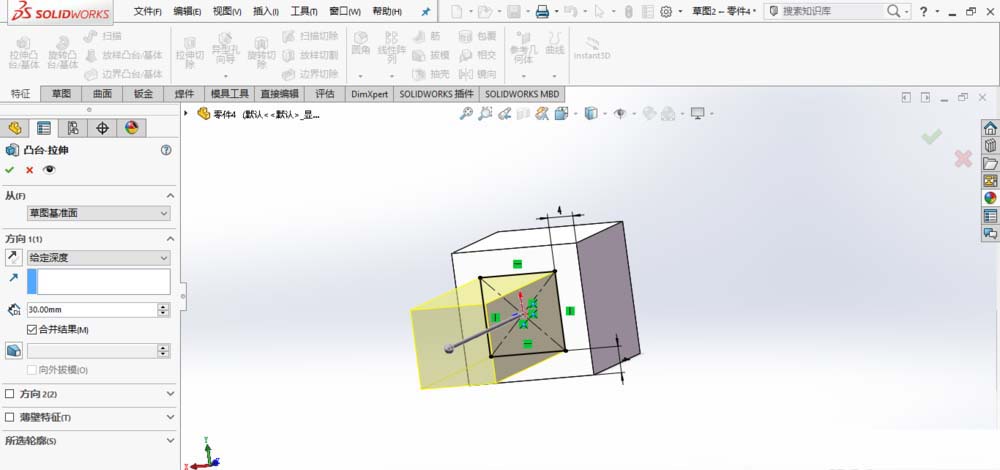

2、创建凸台-拉伸2，如图所示。完成凸轮机构平底从动件创建，保存模型。
三、装配凸轮机构

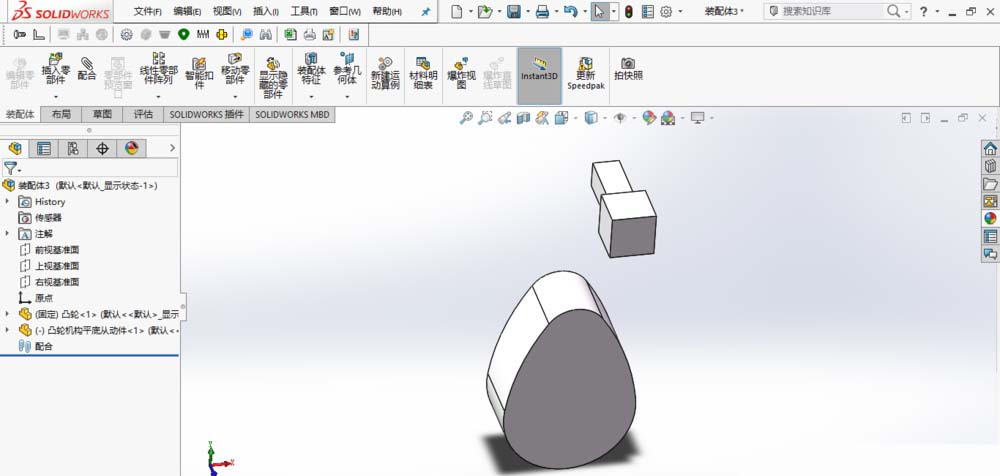

1、新建一个装配体模型，插入凸轮和凸轮机构平底从动件。

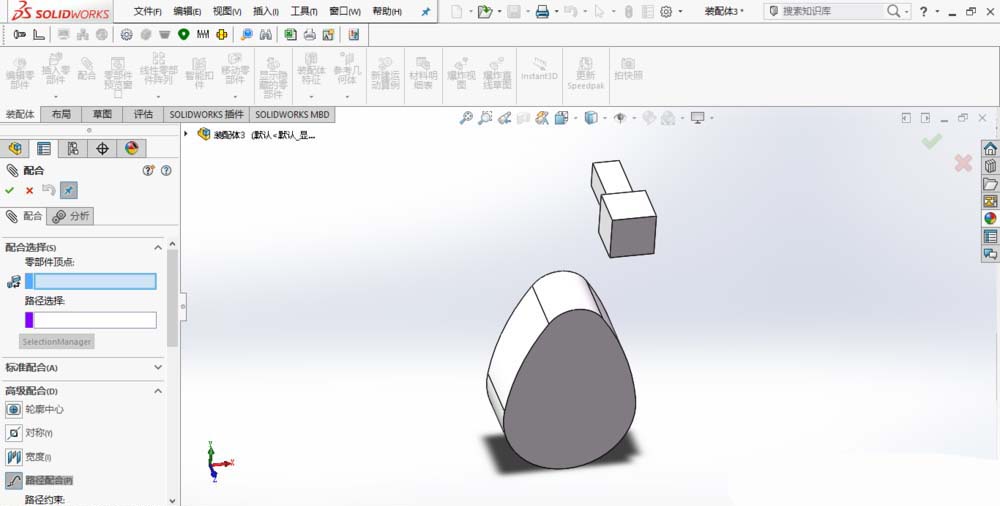

2、单击配合命令，展开高级配合，选择“路径配合”。

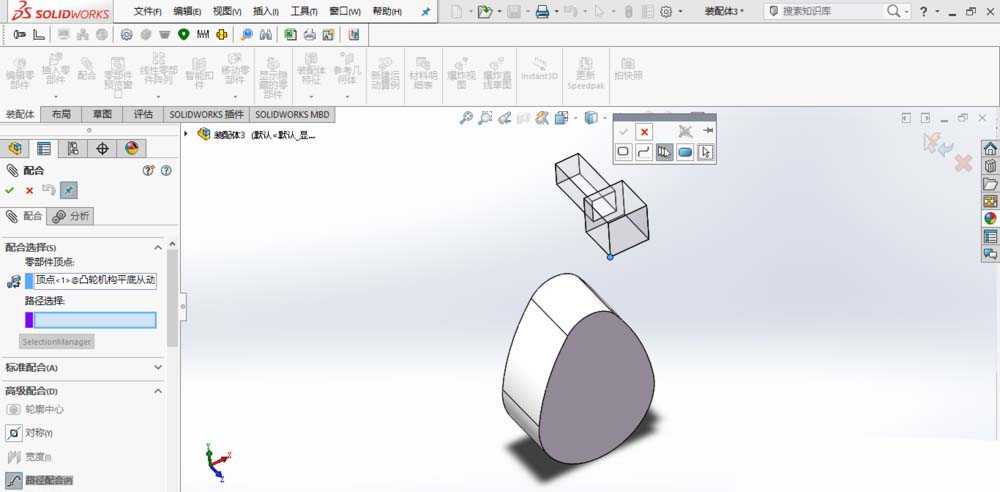

3、“零部件顶点”选择图示点。

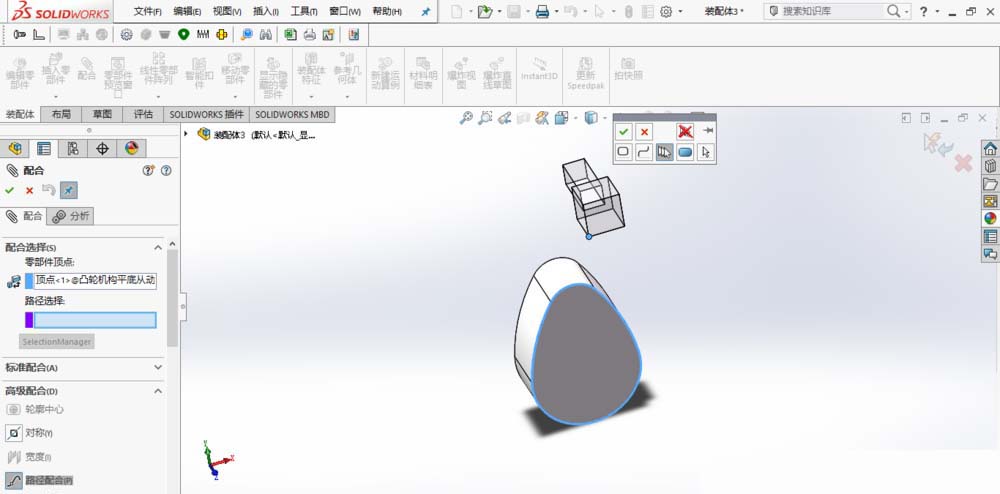

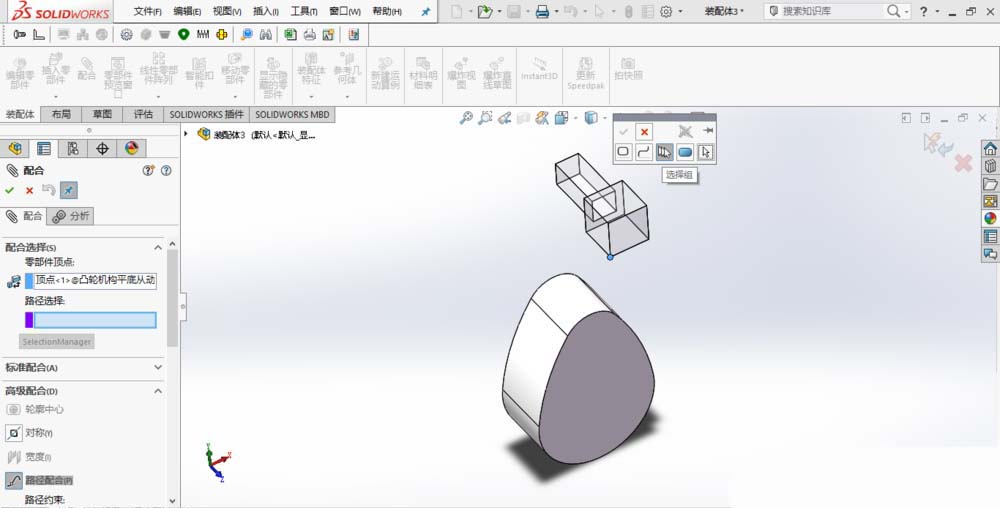

4、单击“SectionManager”按钮，系统跳出路径选择工具栏，点选“选择组”，依次点选零件的边线，如图所示，单击确定，完成路径选择。
5、配合参数进行如图所示的设置。

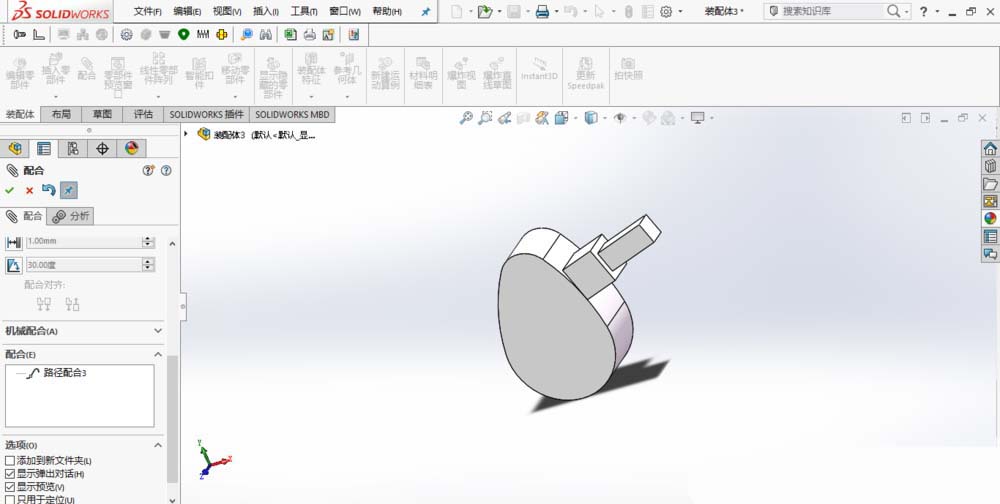

6、单击确定，完成路径配合的添加。至此，完成凸轮机构的装配，保存装配体模型。
