solidworks中标注公差也很方便，今天我们就来看看圆度公差的含义以及标注方法。

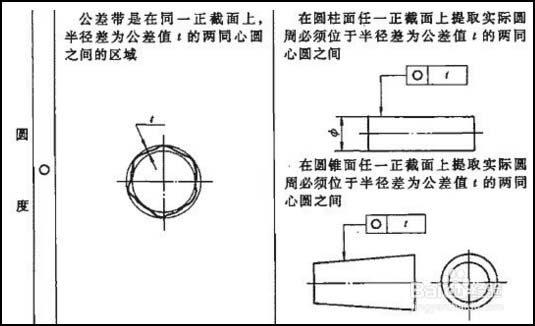

1、要标注圆度公差，就必须知道圆度公差的具体含义，在机械设计中，公差带是在同一正截面上，半径差为公差值t的两同心圆之间的区域，下图可帮助理解，如图所示

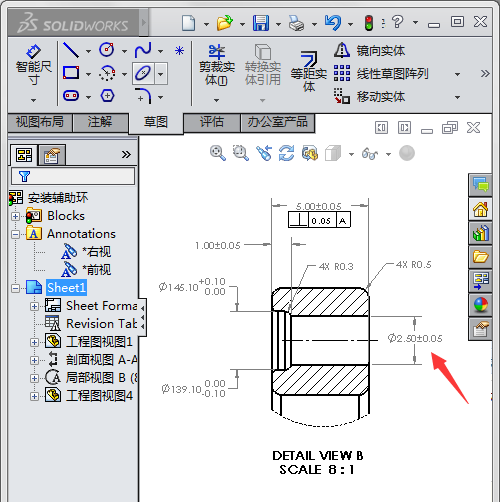

2、在知道了圆度公差的定义后，我们就打开solidworks工程图，准备标注圆度公差，如图，我要在这个尺寸上标注圆度公差，

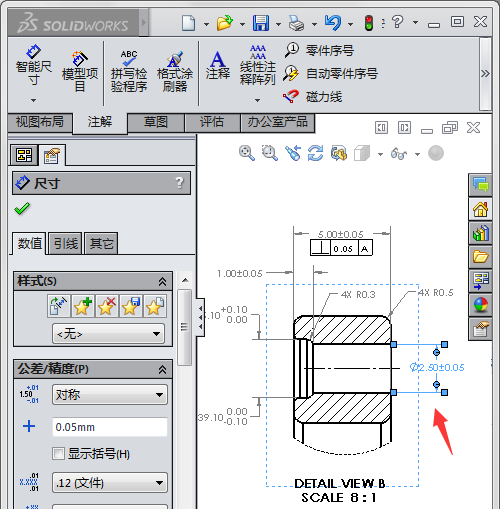

3、选中该尺寸，如图所示

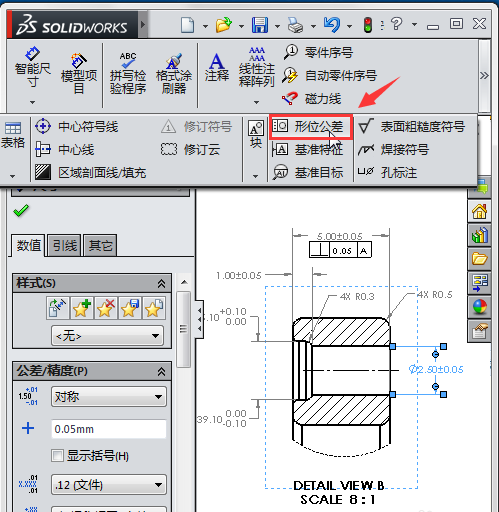

4、在注释中，点击形位公差，如图所示

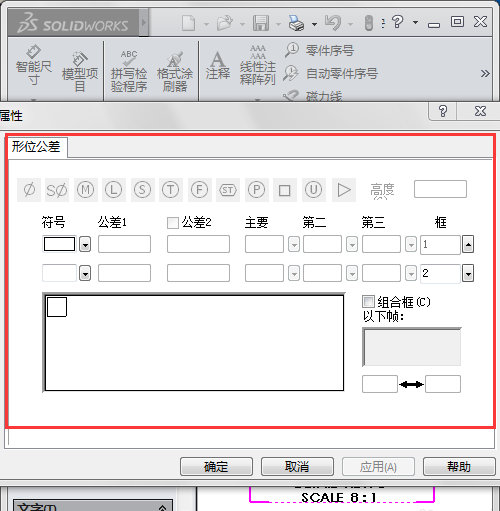

5、打开行为公差标注面板，如图所示

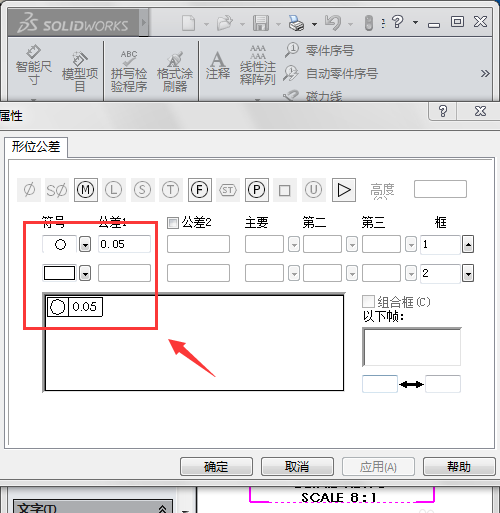

6、选择圆度公差符号，输入公差带，如图所示

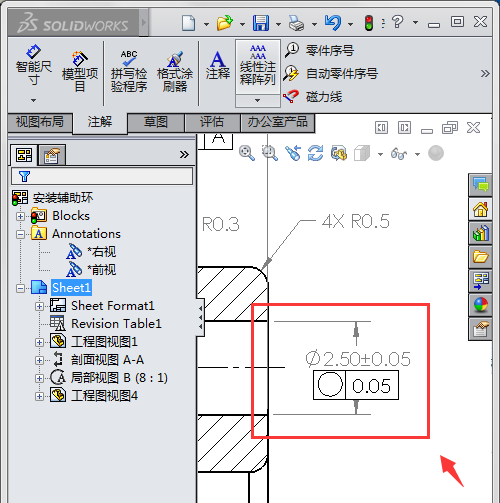

7、标注完后，如图所示
以上就是solidworks标注圆度公差的教程，希望大家喜欢，请继续关注脚本之家。
