solidworks2016的唇缘命令在哪里?solidworks外壳的唇缘应该怎么画啊?该经验就给大家介绍使用SolidWorks2016软件创建唇缘凹槽的具体方法教程，难度不是很大，感兴趣的朋友一起去看看吧。
SolidWorks2016创建唇缘凹槽教程：

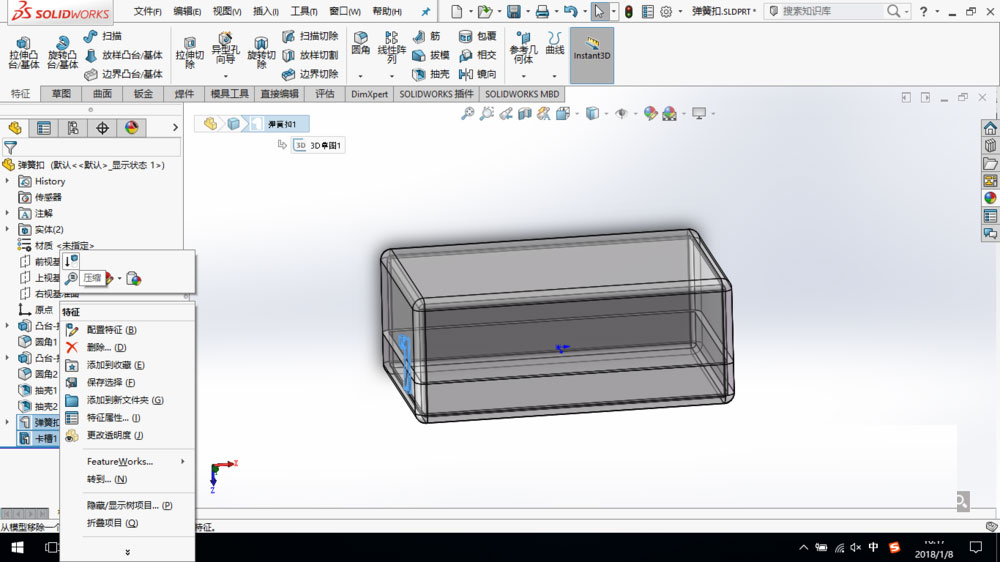

1、打开SolidWorks基体模型，压缩其中的弹簧扣和卡槽特征。基体模型的创建方法可参考这篇经验

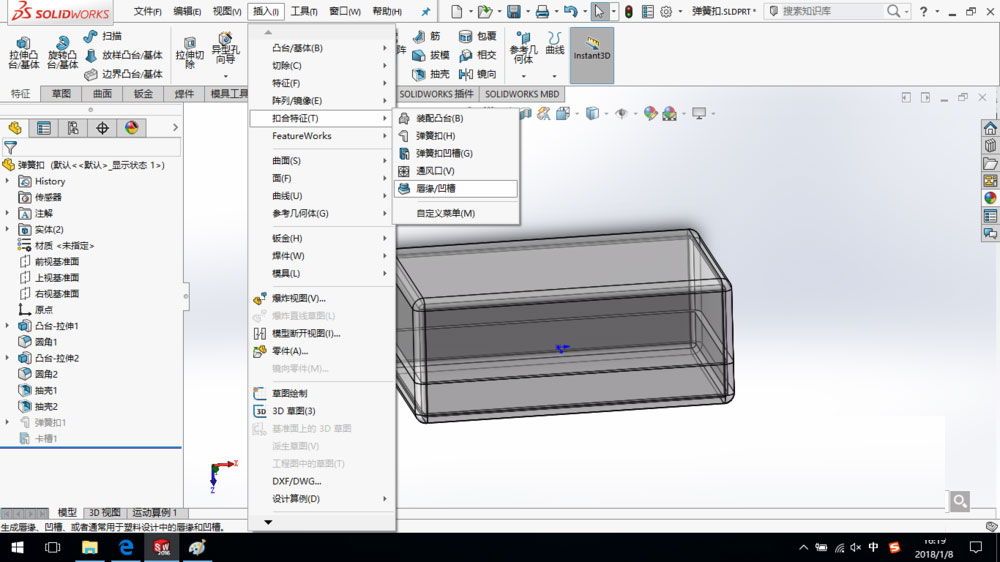

2、单击“插入—扣合特征—唇缘凹槽”命令。

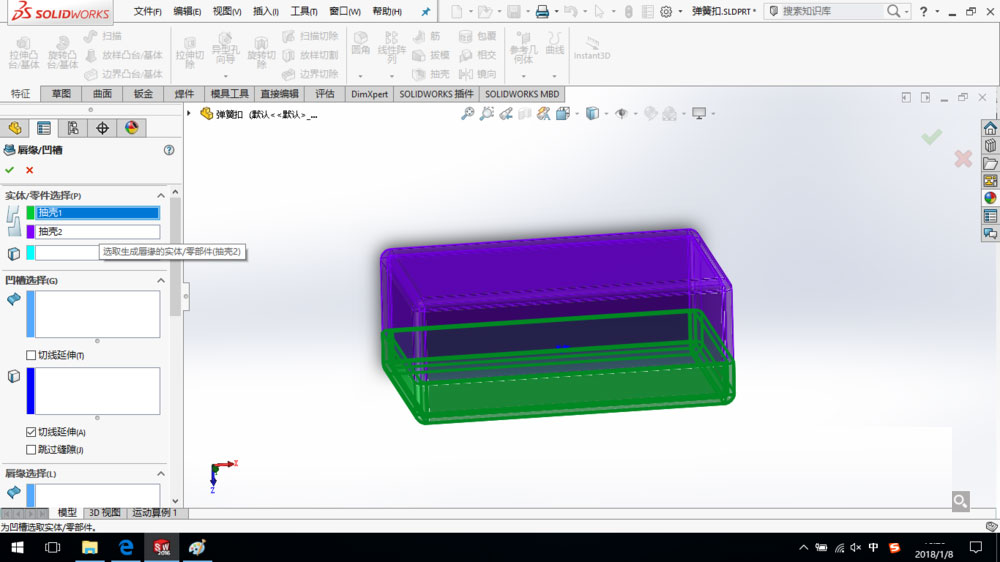

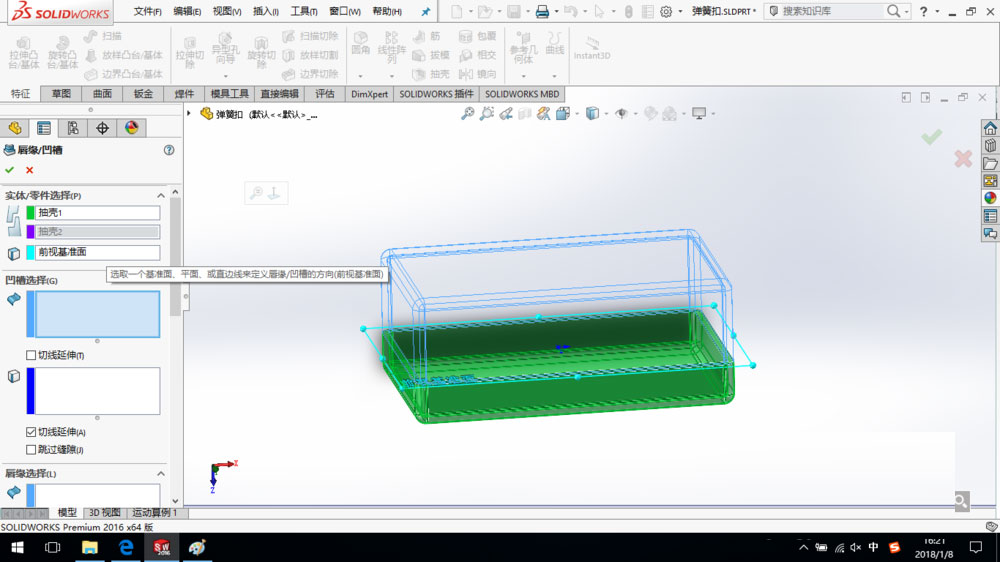

3、“生成凹槽的实体”和“生成唇缘的实体”分别选择抽壳1和抽壳2。
4、唇缘凹槽的方向选择前视基准面。

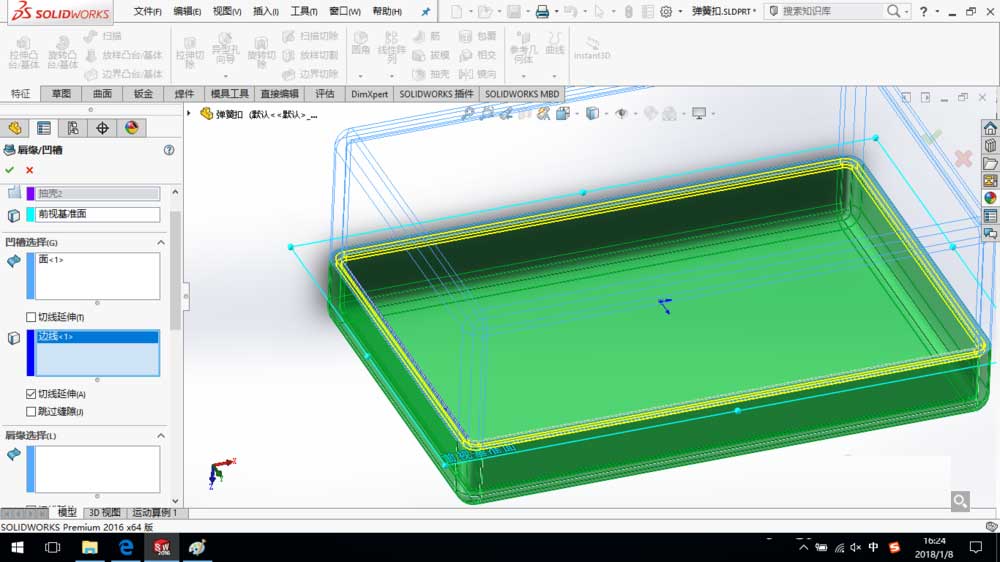

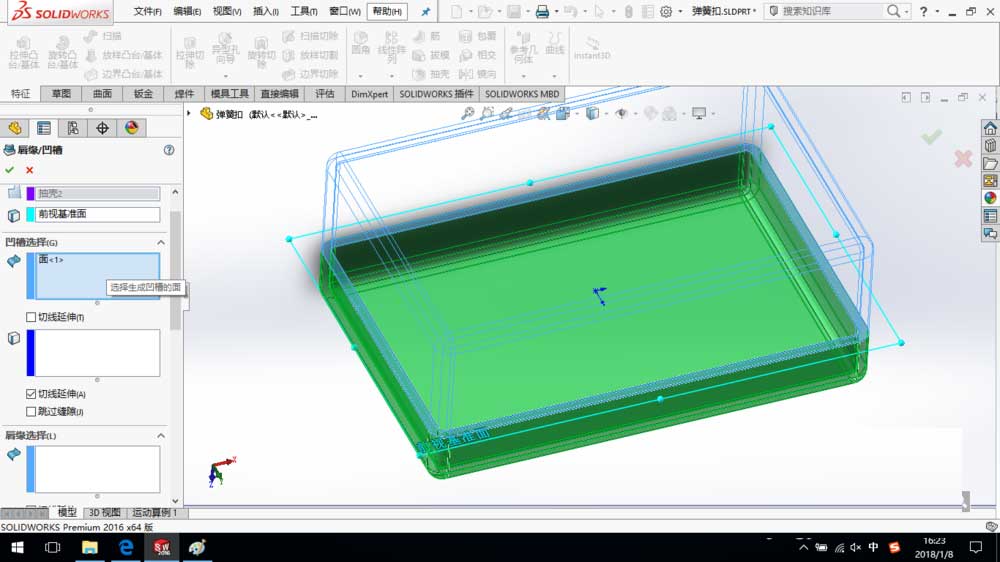

5、定义凹槽的参数：
选择图示面作为凹槽的生成面；
选择图示边线作为凹槽的内边线。

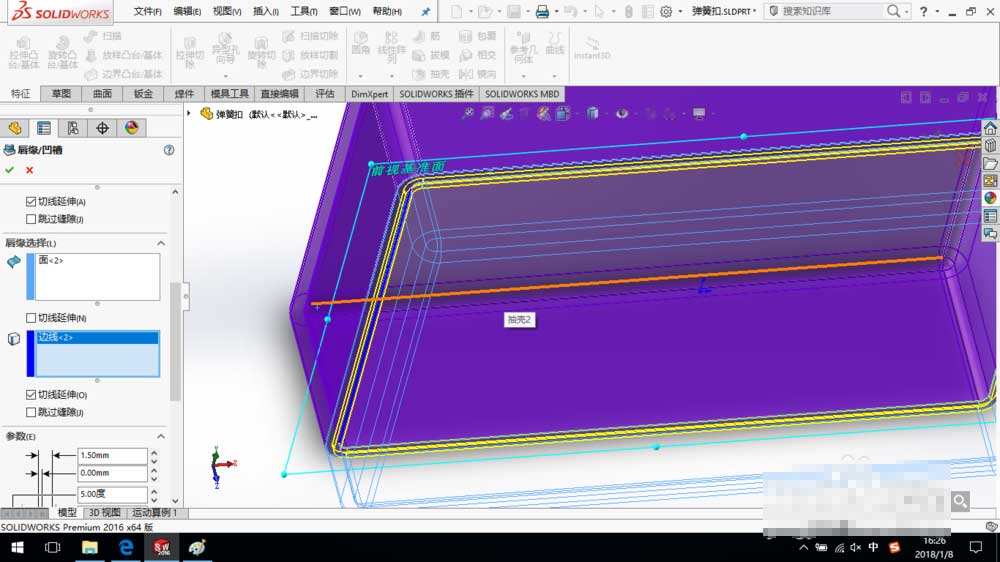

6、定义唇缘的参数：
选择图示面作为唇缘的生成面；
选择图示边线作为唇缘的外边线。

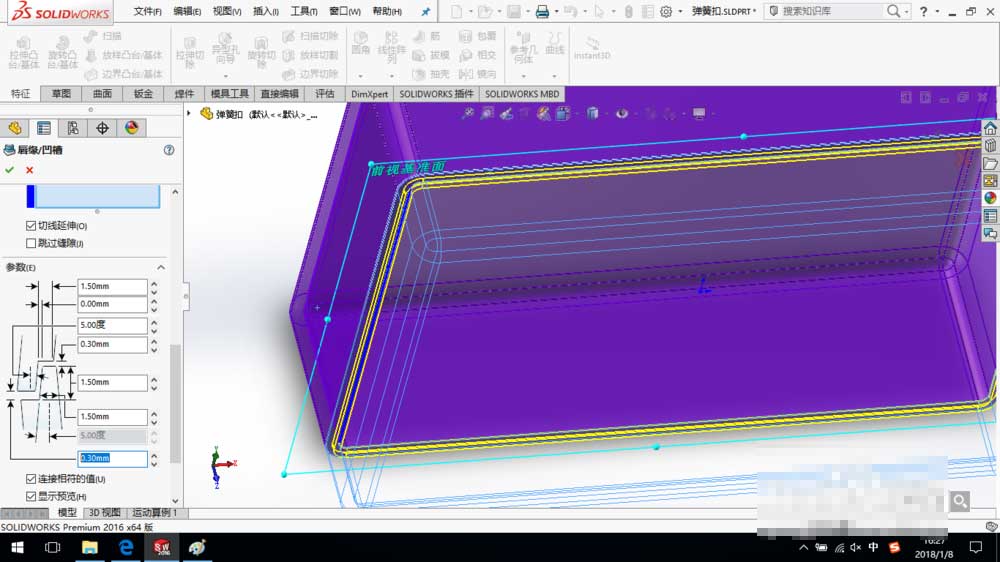

7、定义唇缘凹槽的参数，如图所示。

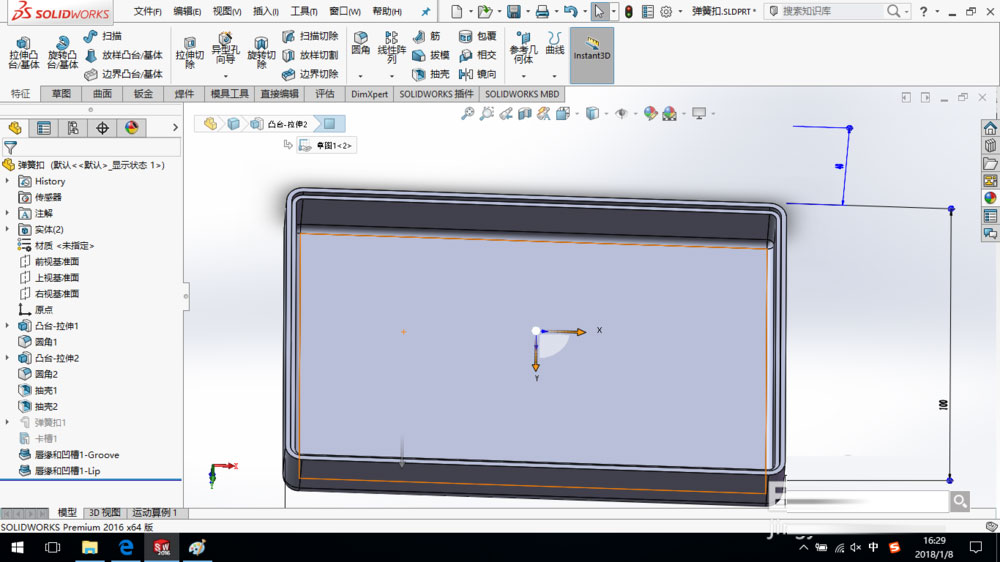

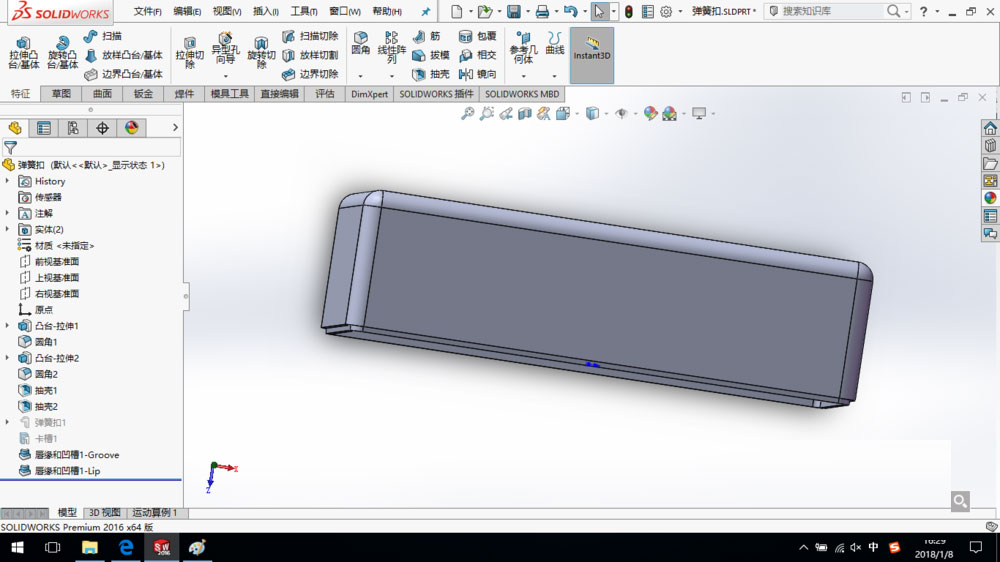

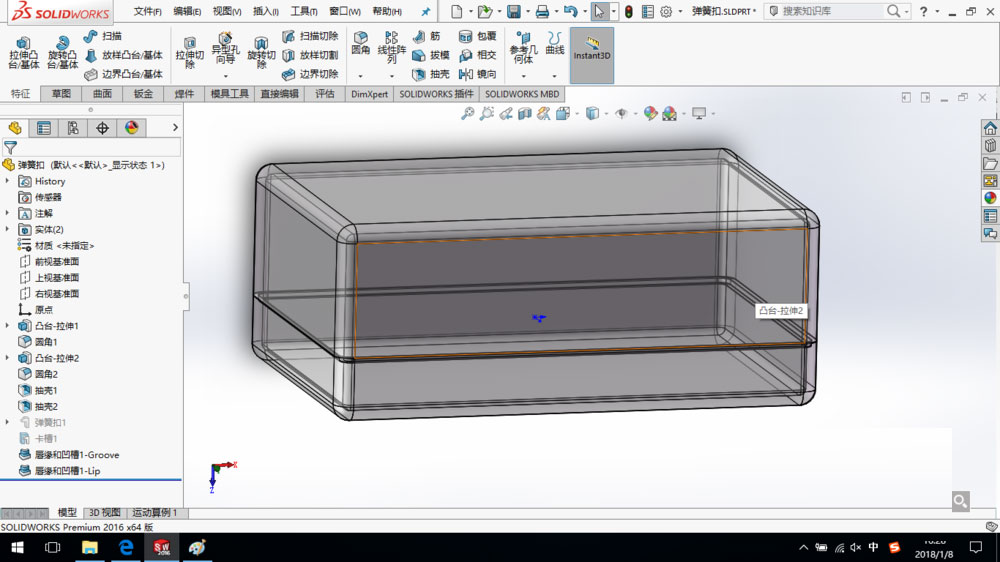

8、单击确定，完成唇缘凹槽的创建，保存模型。
教程结束，以上就是关于solidworks2016的唇缘命令在哪里?SolidWorks2016如何创建唇缘凹槽?的全部内容，希望大家看完有所收获！更多SolidWorks软件使用技巧，尽在脚本之家网站！
