SolidWorks中的零件创建螺纹孔，该怎么创建螺纹孔并定位孔呢？下面我们就来看看详细的教程。
一、 创建轴承盖连接螺纹孔

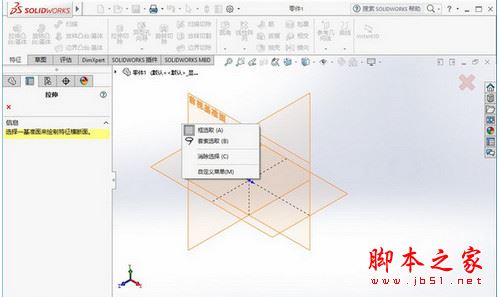

1、在创建孔之前，先创建轴承座的模型.

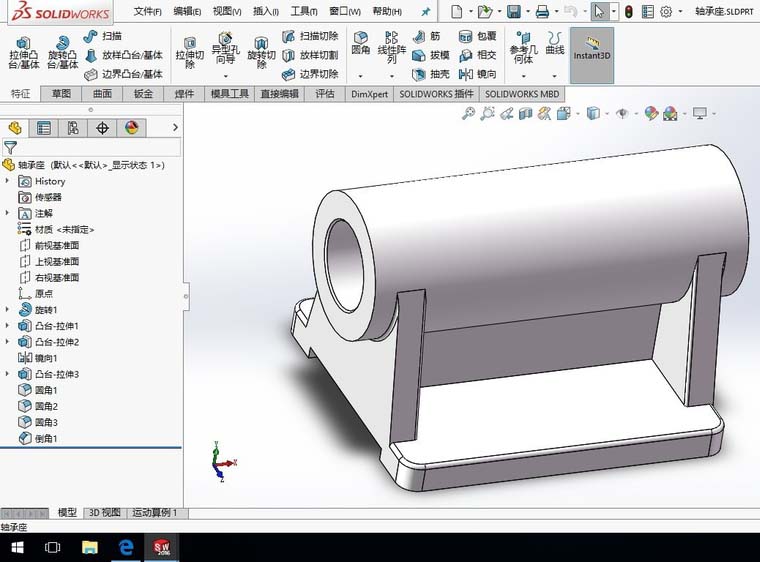

2、SolidWorks打开轴承座的原始模型。

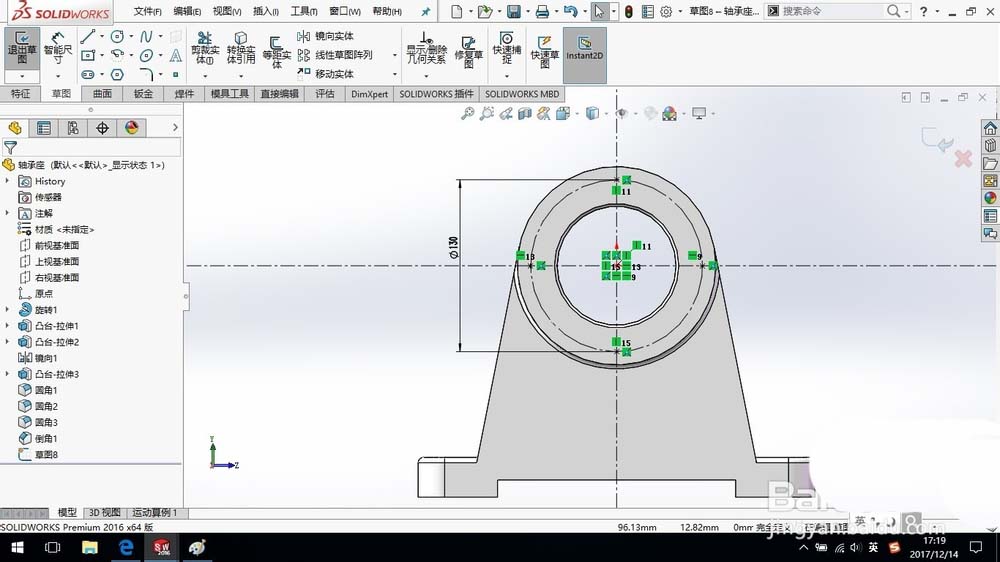

3、正视于如图所示的端面，绘制草图。绘制具有如图所示几何关系的草图。

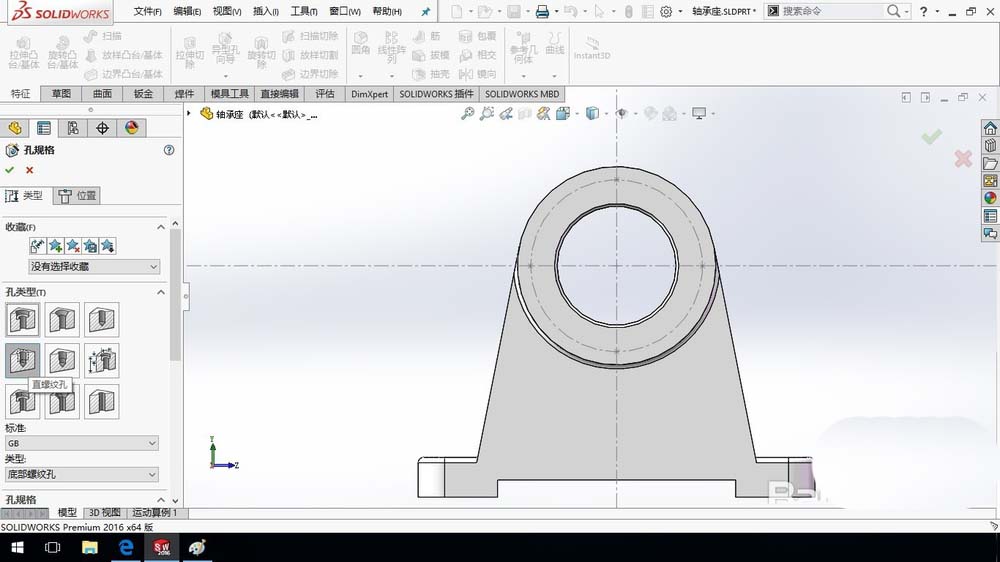

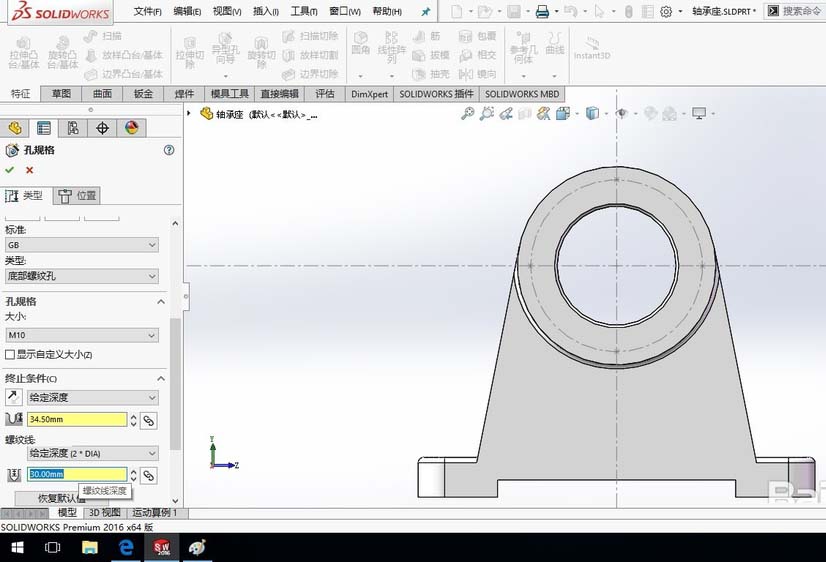

4、单击特征，“异形孔向导”命令，孔类型选择“直螺纹孔”，标准为“GB”，螺纹类型为“底部螺纹孔”，大小为“M10”，盲孔深度设置为“34.5 mm”，螺纹线深度设置为“30 mm”。
5、在异形孔向导中，切换到“孔位置”界面，点中草图所在端面，依次点选草图中的四个草图点，单击确定，完成螺纹孔创建。

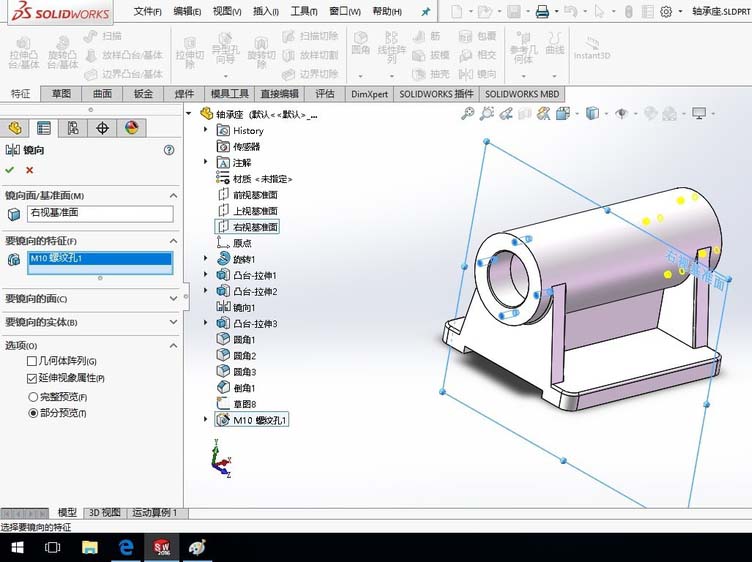

6、单击特征，“镜像”命令，镜像面选择“右视基准面”，镜像特征选择“M10螺纹孔1”，单击确定，完成镜像特征创建。至此，螺纹孔创建完成。
二、创建底座定位孔

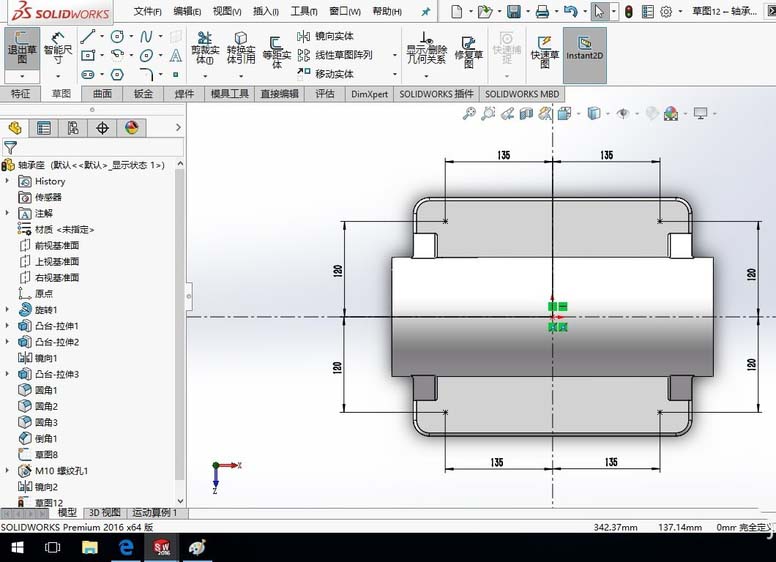

1、正视于如图所示的端面，绘制草图。绘制具有如图所示几何关系的草图。退出草图。

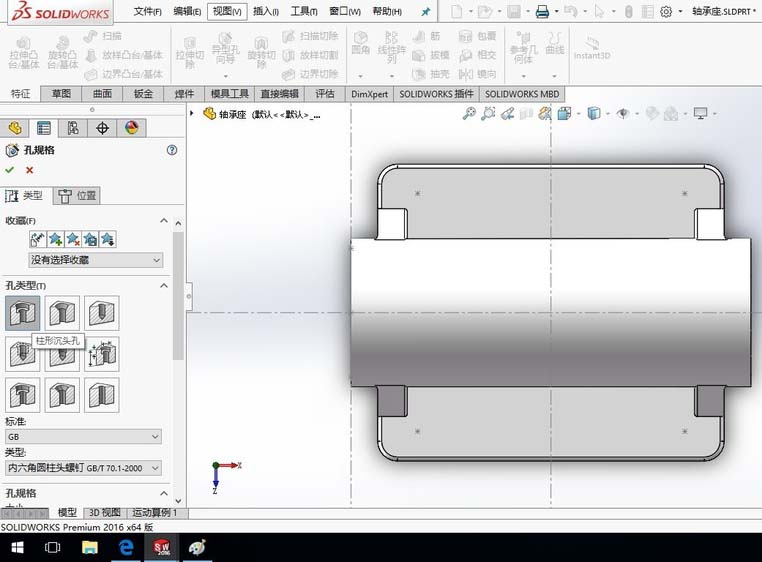

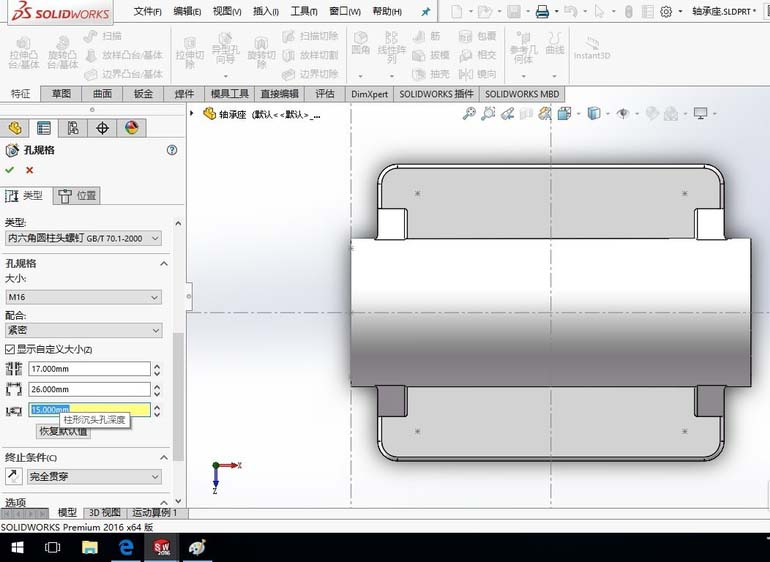

2、单击特征，“异形孔向导”命令，孔类型选择“柱形沉头孔”，标准为“GB”，类型为“内六角圆柱头螺钉 GB/T 70.1-2000 ”，大小为“M16”，配合为“紧密”，通孔直径和柱形沉头孔直径保持默认，柱形沉头孔深度设置为“15 mm"，终止条件为”完全贯穿“。

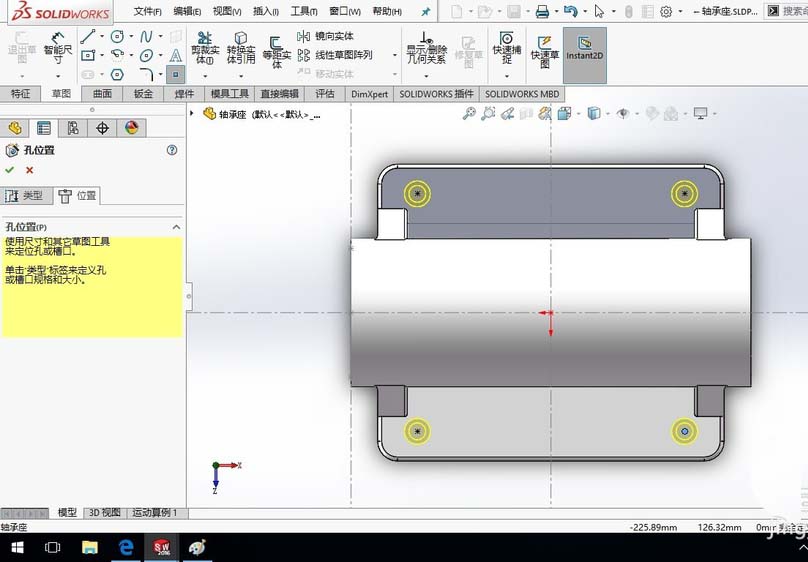

3、在异形孔向导中，切换到“孔位置”界面，点中草图所在端面，依次点选草图中的四个草图点，单击确定，完成柱形沉头孔创建。

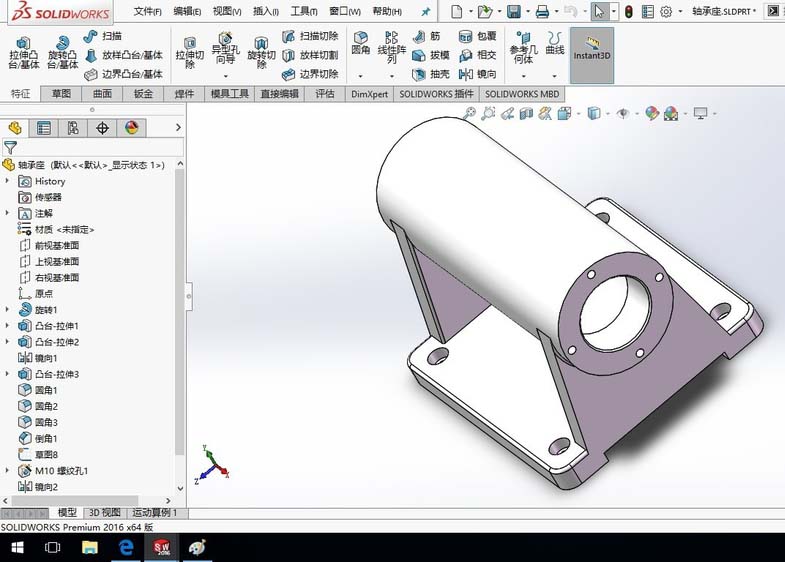

4、隐藏草图，完成定位孔创建。保存零件模型。
以上就是SolidWorks中创建螺纹孔和定位孔的教程，希望大家喜欢，请继续关注脚本之家。
