catia中想要将三维模型生成工程制图，该怎么生成呢？下面我们就来看看详细的教程。

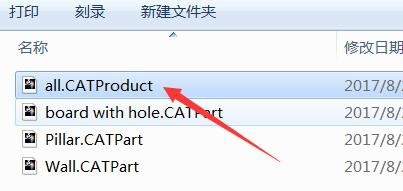

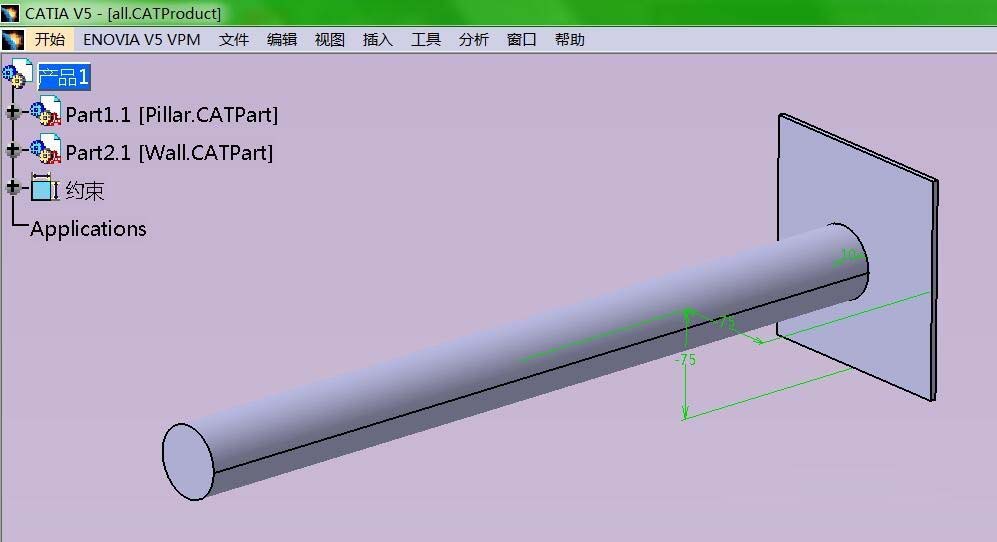

1、首先用该软件打开任意需要绘制工程制图的三维模型，这里打开一个装配体，如下图所示。
2、接着介绍根据该三维模型，生成工程制图。通过菜单路径：开始>机械设计>工程制图，进行新建图纸。

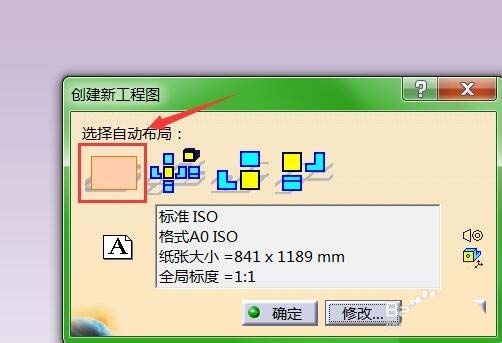

3、在软件右下角弹出“创建新工程图”界面，建议选择下图所示红框框中的模式，后面三种模式直接固定了，图纸上生成哪几种视图，可能结果不是自己想要的，还要删去，甚至更麻烦，所以建议创建一个空白图纸。

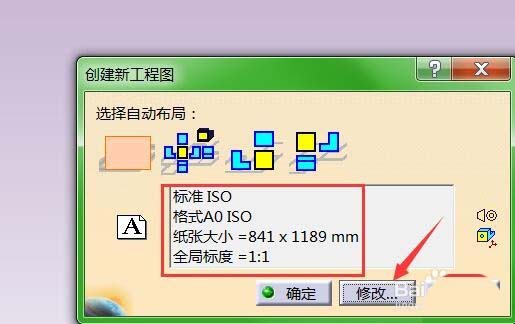

4、在“创建工程图界面”，红框所示为当前图幅大小，单击“修改”，可在弹窗中修改，即使这里不修改，后面还可以修改。

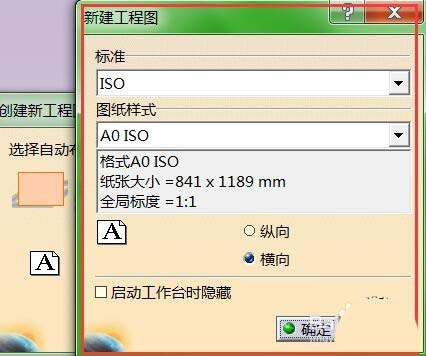

5、在“新建工程图”界面，单击“确定”，进入新建工程图界面。按使用频率，从左至右，主要用到三个工具条，依次有：生成视图、尺寸标注、公差带等标注的作用。
6、首先找到并单击“正视图”按钮，此时按钮呈黄色选中状态。

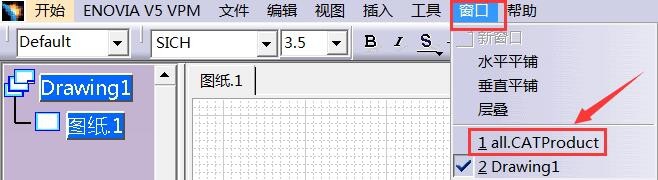

7、接下来进入重要一步，通过“窗口”菜单，将窗口切换到刚才的装配体模型。

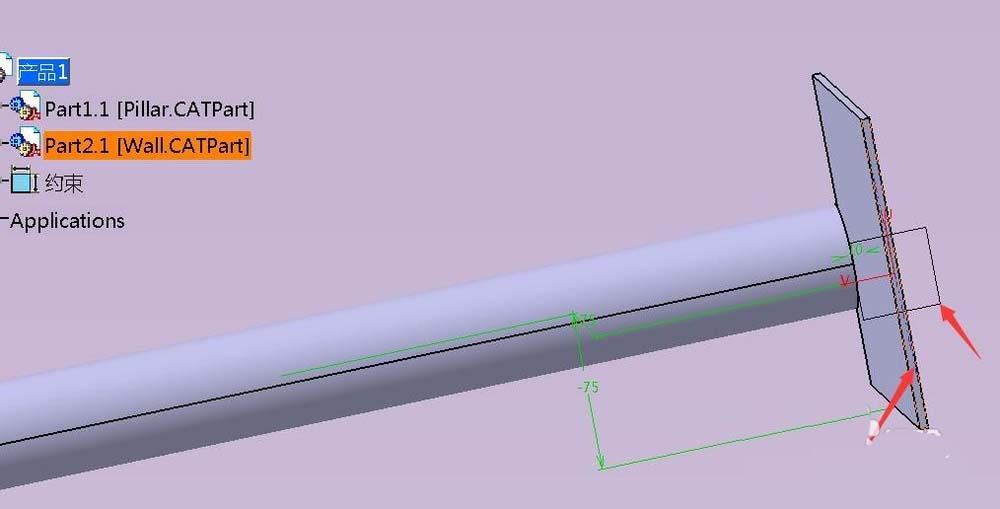

8、将鼠标放到平面（零件本身的平面或者专门间的平面）上，并单击左键，此时自动跳转到草图界面，并且多出正视图。

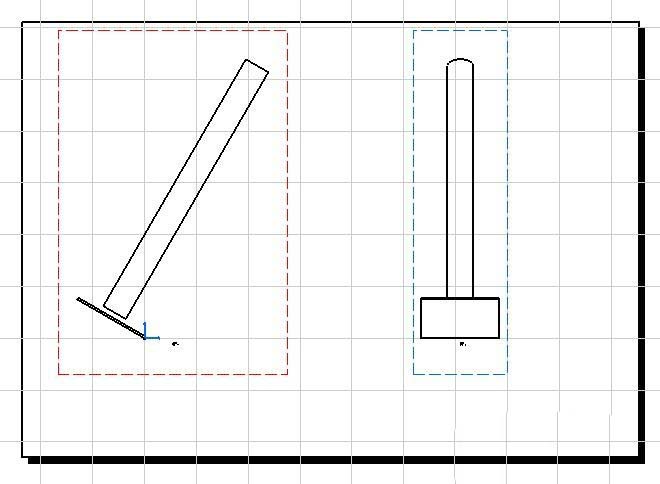

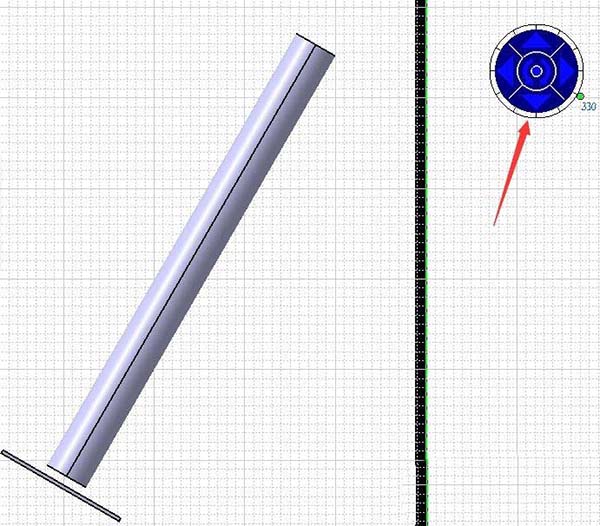

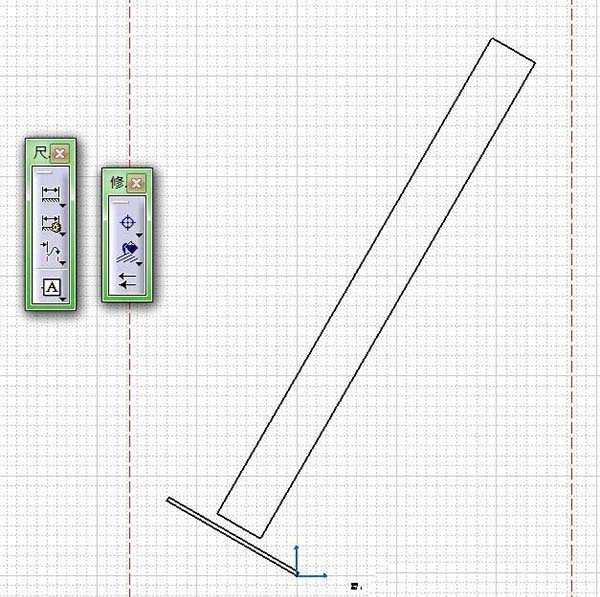

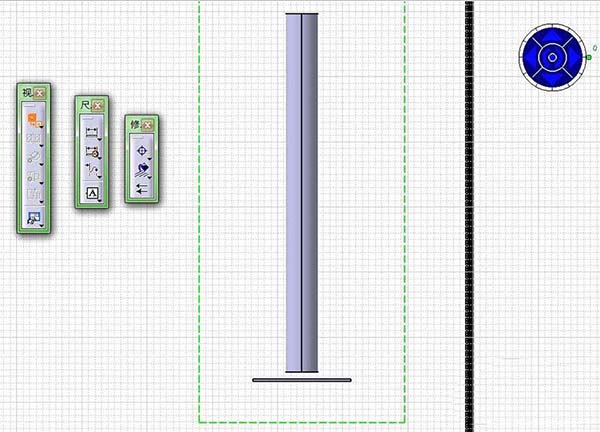

9、通过图示箭头所指圆盘可以反转、选择视图，确定后，鼠标单击页面其他位置，确定视图，视图变为线条显示。

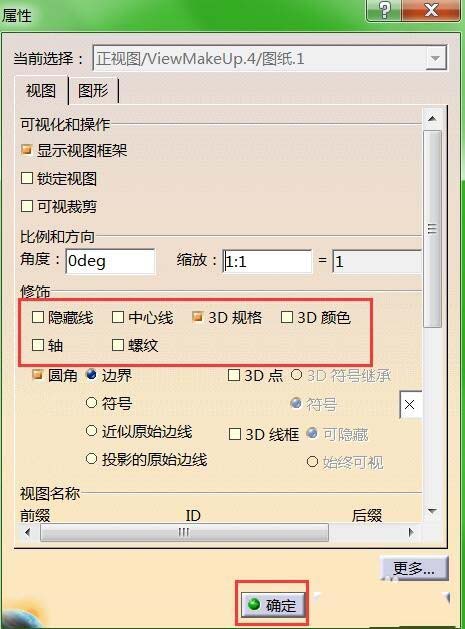

10、此时软件左侧多出“正视图”这一项，在其上方右击鼠标，弹出菜单，选择“属性”，可以设置该视图的，隐藏性、中心线、轴等是否显示，默认不显示，每个视图都要自行根据需要设置。

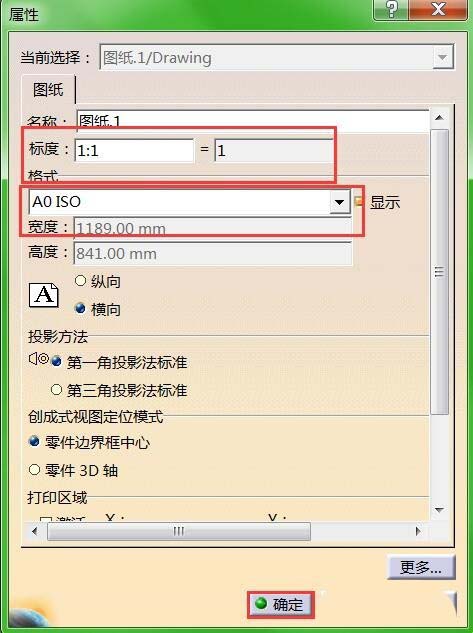

11、而打开图纸的属性，可以设置图幅及比例大小。
12、其他形式视图的绘制都通过视图工具栏，如下图箭头所指为剖视图绘制按钮，方法同之前正视图，但是最后会增加从哪剖的步骤，这里不再详细叙述，多实践很快就能掌握。

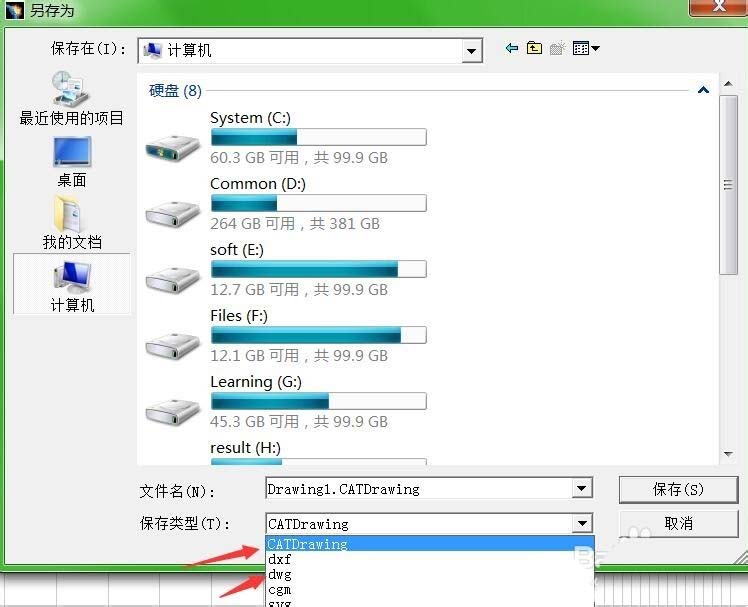

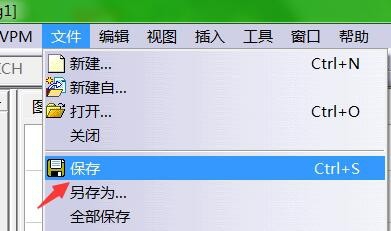

13、最后通过“文件”菜单下“保存”，进行保存，建议先保存一份“CATDrawing”格式文件（这是源文件，可编辑），再另存为一份“dwg”格式文件，通过cad等打开“dwg”图纸，进行标注（也可用标注工具栏进行标注，自己用着看哪个方便，进行选择）。
以上就是catia三维模型生成工程制图的教程，希望大家喜欢，请继续关注脚本之家。
