PROE中想要创建产品的剖面图，该怎么制作呢？下面我们就来看看详细的教程。

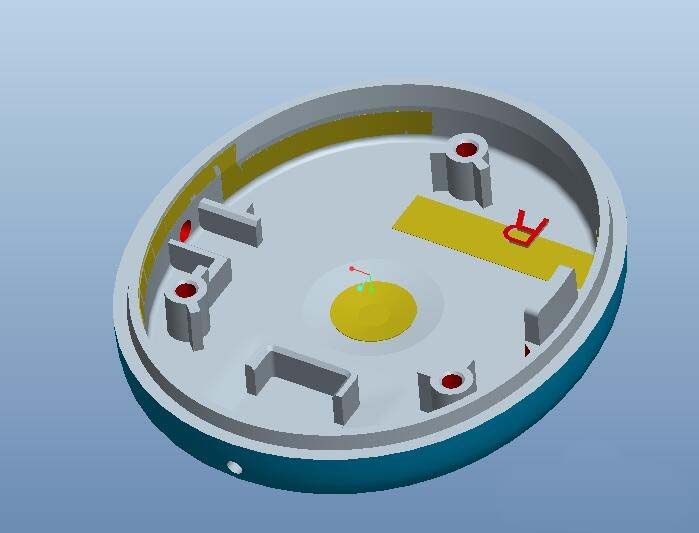

1、首先用PROE打开需要创建刨截面的3D图。以图示为例，黄色线路在模型内部，如果使用线框导图会使得工程图混乱不清晰。那就需要我们用刨截面的方法来显示内部线路。
2、根据需要的刨截面来创建基准平面，后面会用这个基准平面来刨开产品。基准平面可用点、线、平面、坐标系、等创建。需要多个刨截面时可以创建多个基准平面

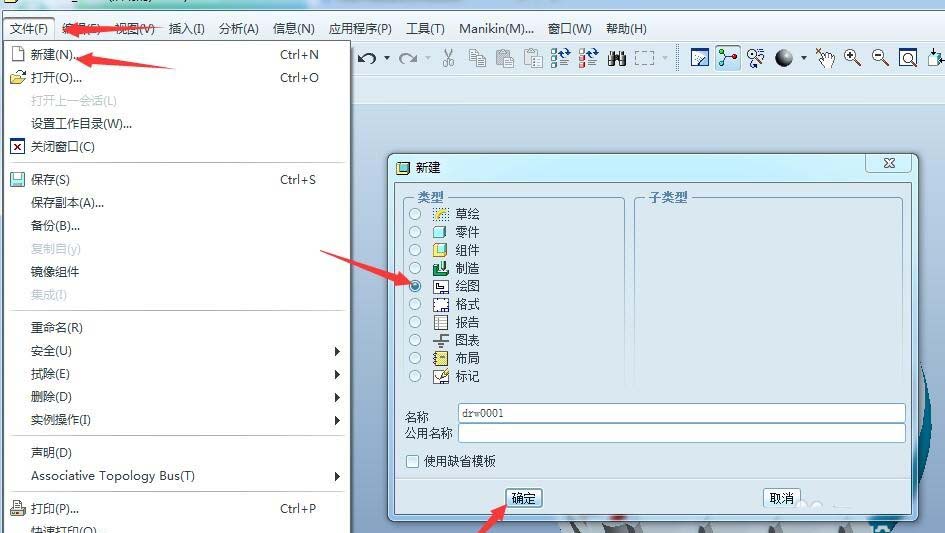

3、进入绘图模块。文件——新建——绘图——确定。
4、插入视图并定向。在空白处长按鼠标右键——插入普通视图——缺醒方向——用户自定义——确定。（简单的产品建模过程中一般都是以XYZ三平面做基准，投影定向时直接选择用户自定义就好，不需手动定向）

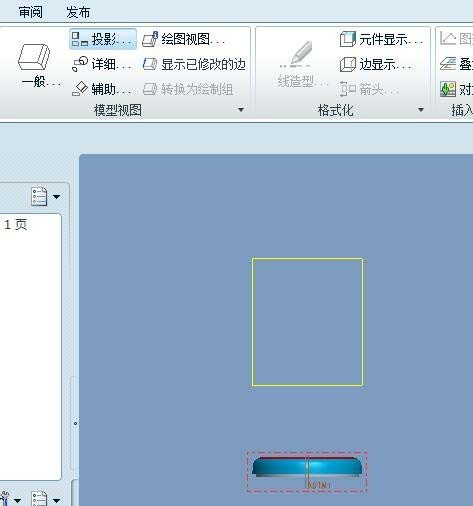

5、投影。选中视图——单击投影。（把产品六向视图都投影出来方面后面剖面的选择）

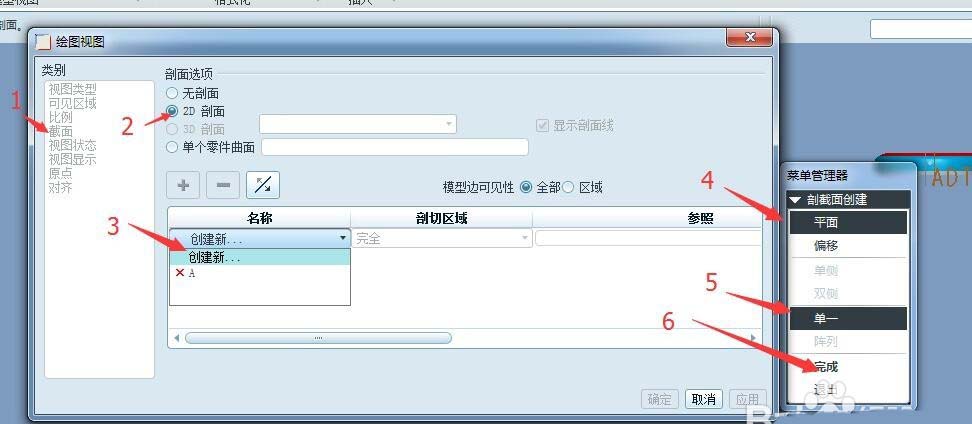

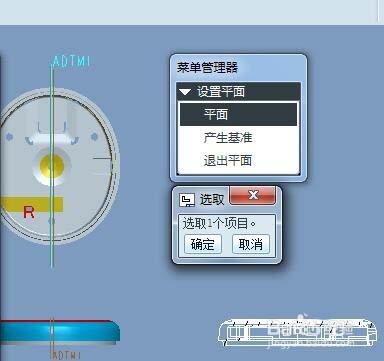

6、选中需刨开的投影视图——点击右键——属性——截面——2D刨截面——加号——创建新的截面——平面——单一——完成——输入新的截面名称——选择我们刚才创建的基准平面

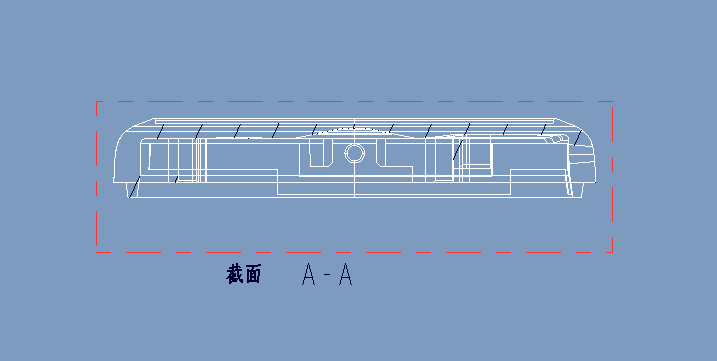

7、刨截面创建完成。保存副本，另存为需要的格式即可

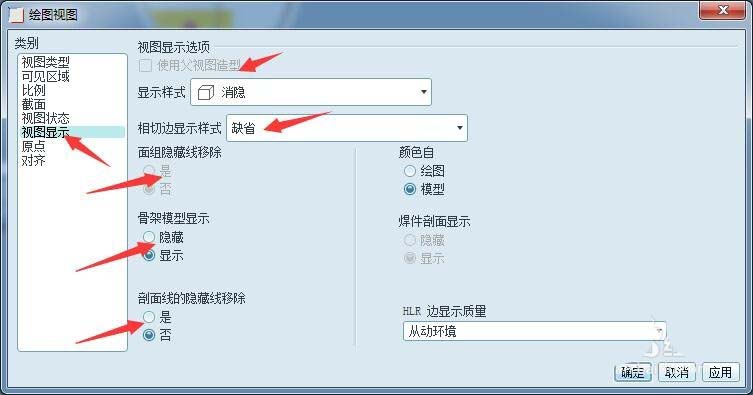

8、因建模方法差异一些线条可能出现不完整的情况，这时需要在视图显示中把隐藏的一些面组骨架都显示出来。
以上就是PROE工程图剖面图的制作方法，希望大家喜欢，请继续关注脚本之家。
