CATIA设计零件的时候，想要切割曲面是与零件相交的面，分为两种情况，一种是曲面完全穿过零件实体，另一种则比较复杂，需要先把曲面延伸到能完全穿过零件才能进行切割，下面我们就来看看这两种情况的解决办法。

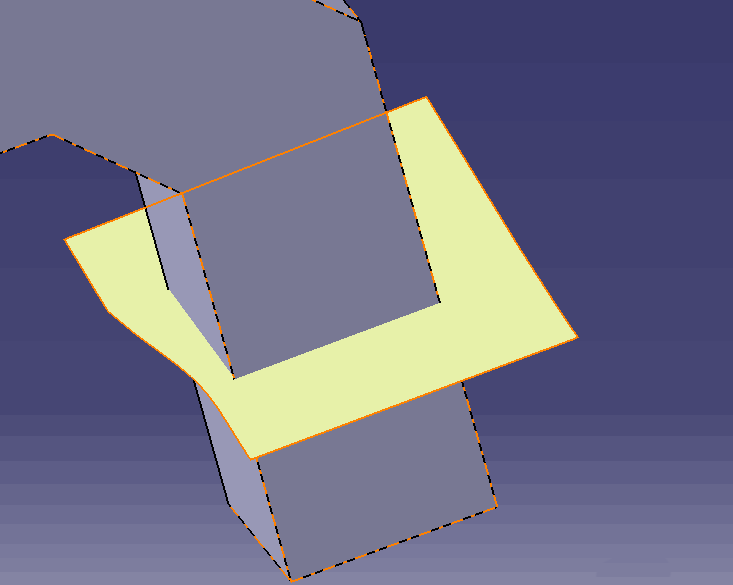

第一种情况：曲面完全穿过零件实体
1、当完全穿过零件实体时，直接进入到零件设计模块中，使用“基于曲面的特征”中的“切割”命令就能完成切割了。

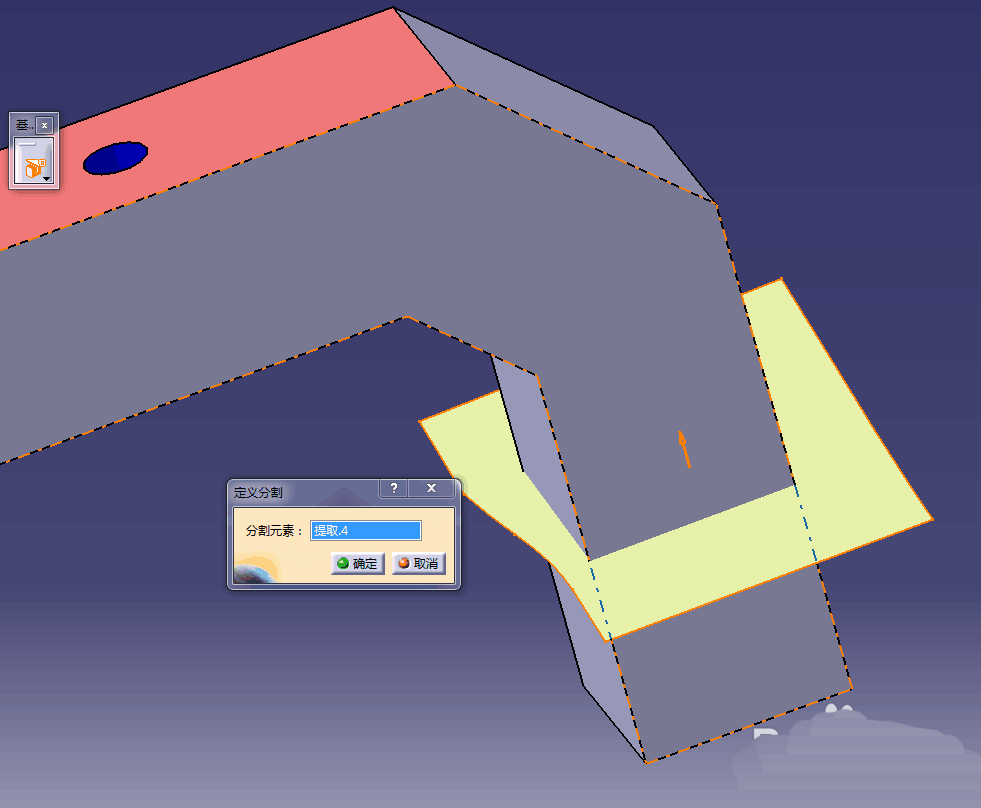

2、使用“切割”命令时，箭头指向的那一侧实体将被保留，另一侧的实体将被切割掉。

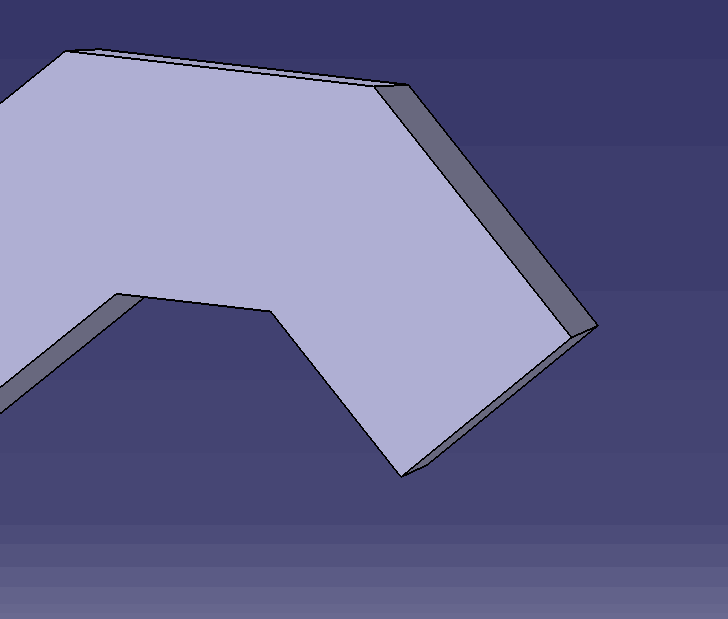

3、切割后的零件几何体如下图所示。
第二种情况:
如果遇到没有完全穿过零件实体的情况又该怎么办呢？这时候就要用到工具栏“操作”中的“外插延伸”命令了。

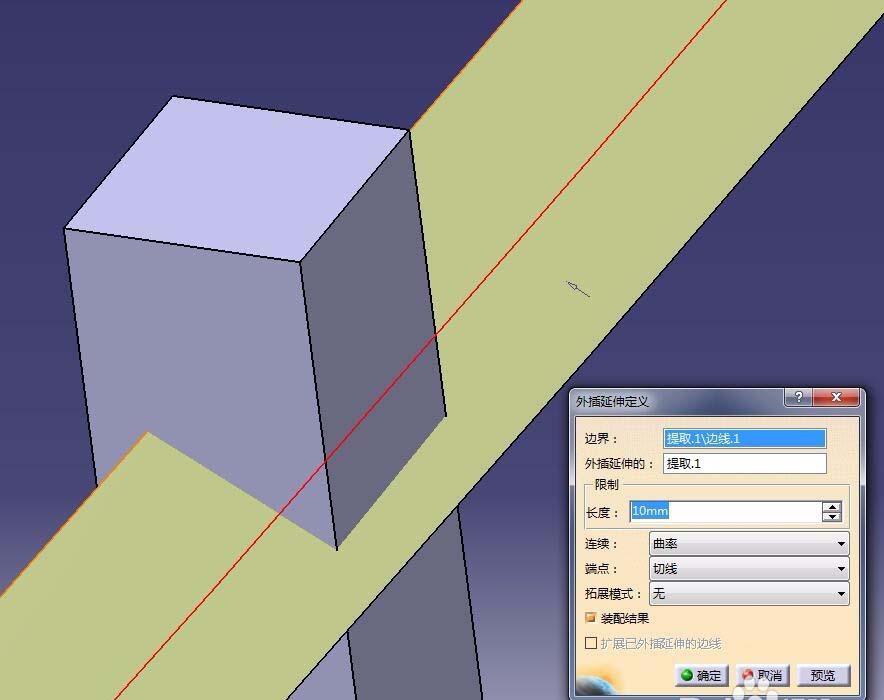

1、选择所要延伸的边，点击“外插延伸”命令，选择所要延伸的面，外插延伸定义中“连续”选择“曲率”，长度适当即可。
2、如图所示，两边延伸后切割曲面完全穿过零件几何体了。

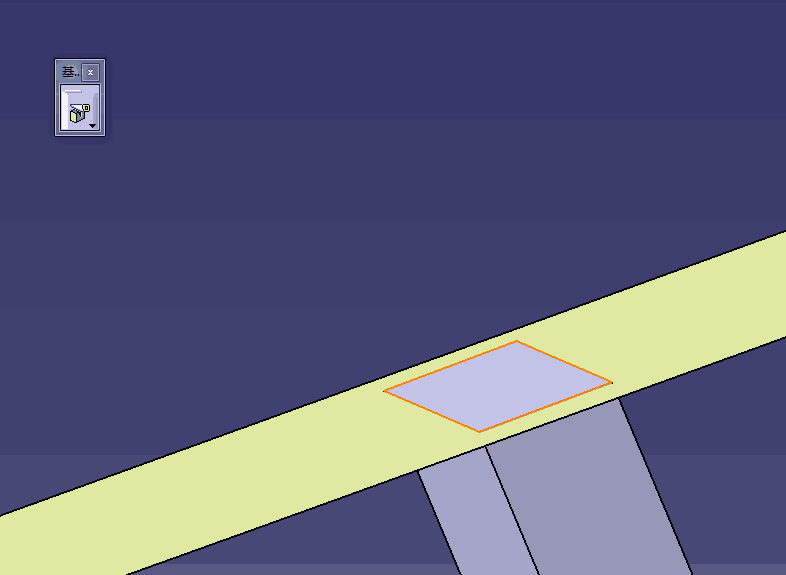

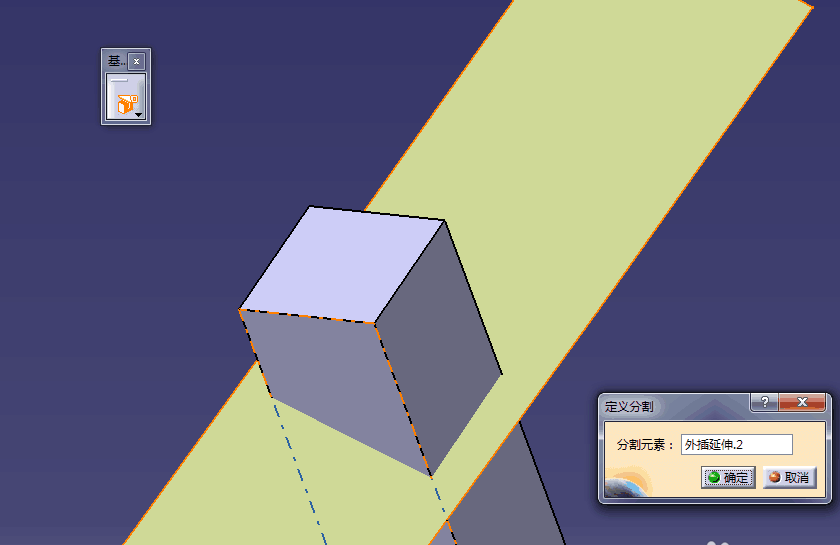

3、这时候就可以按照前面步骤中的利用”切割”命令来进行切零件几何体了。如图所示是切好后的零件。
以上就是CATIA切割型面的教程，希望大家喜欢，请继续关注脚本之家。
