UG加工模块里开粗时非切削移动参数怎么设置最合理？今天我们就来看看ug开放区域进退刀各参数的设置方法，请看下文详细介绍。

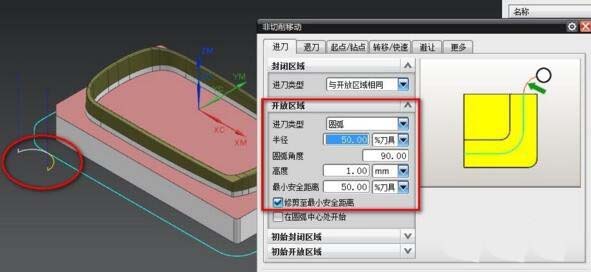

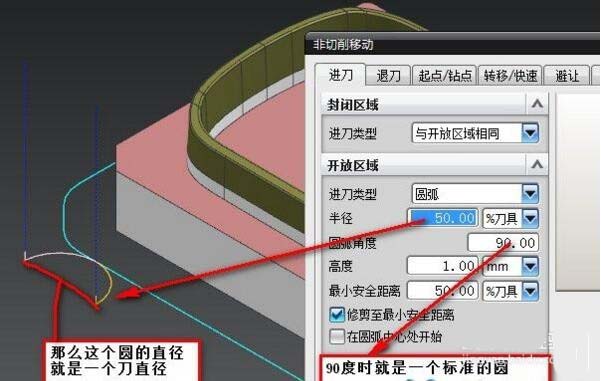

1、设置进刀类型为圆弧，半径50%，圆弧角度90时即为一个标准的半圆。

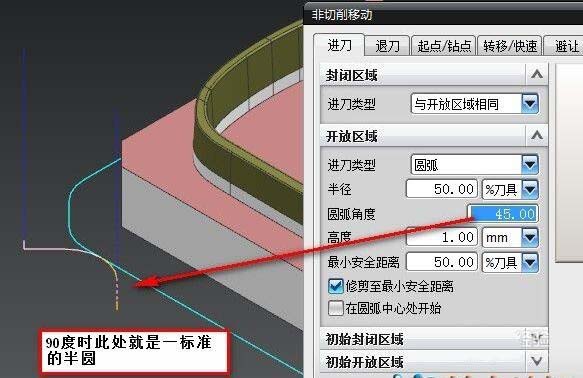

2、如果圆弧角度不是90那么得到的效果如下图所示将不是一个标准的半圆。

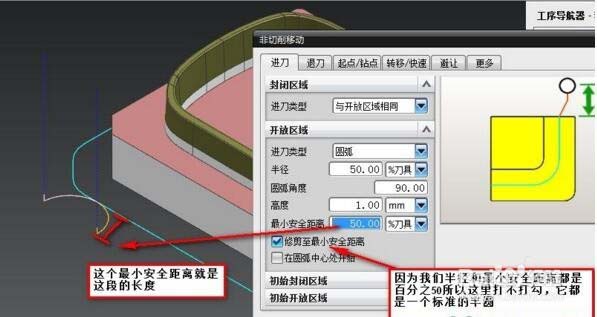

3、最小安全距离如下图所示，如果最小安全距离的数值跟半径的数值一样，那么下面的修剪至最小安全距离勾不勾选都没有作用了。

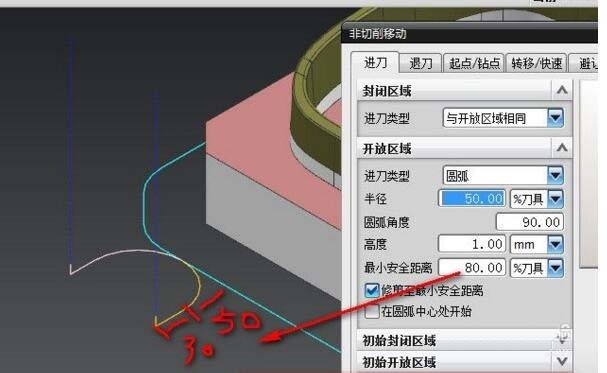

4、如果最小安全距离的数值大于半径，本身就是安全的，避开踩刀的可能，所以下面修剪至最小安全距离勾不勾选都已不重要了。

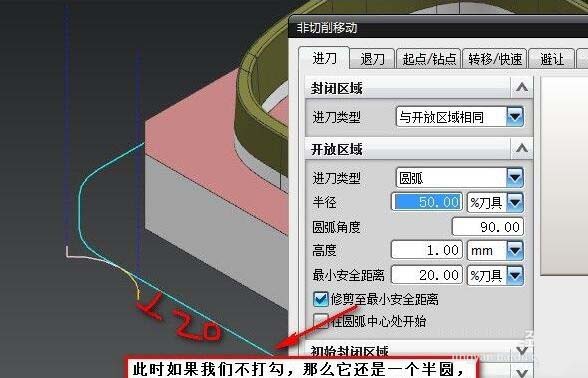

5、如果设置最小安全距离的数值小于半径，那么此时修剪才起作用。勾选之后呢，最小安全距离就不是半径值了。

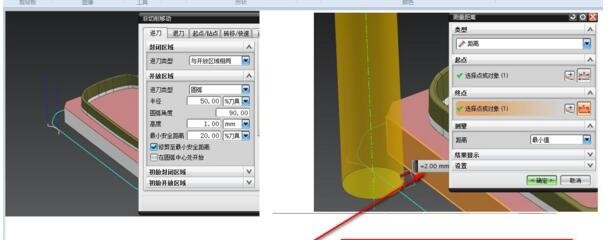

6、那么到底输入多少才合适，只要保证它这个数值大于你留下的部件余量就可以，例如部件余量为0.2mm,刀具直径12，那么20%就够了，也可以点击确认之后，把刀具放在工件旁，用测量工具测量距离就知道了。但是建议半径跟最小安全距离设置成一样的数值，美观一点。
7、这里的高度设置，大于我们的底部余量即可，因为即使黄线踩刀，也是进给踩刀，但是如果小于底部余量，那么蓝线踩刀就会撞刀了，很危险，因为蓝线是G00的进刀。
