Catia怎么建立涡轮模型? Catia建模涡轮的教程

Catia中想要制作涡轮模型，该怎么制作呢？下面我们就来看看详细的教程。

catia v5r20 破解安装版 v2013.04.25 32位

• 类型：3D制作类
• 大小：1.84GB
• 语言：简体中文
• 时间：2016-06-27

查看详情

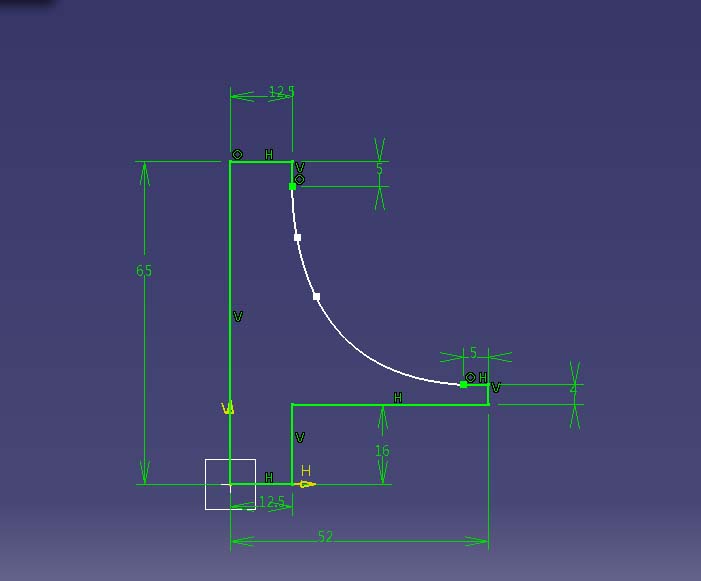

1、进入零件设计模式，在XY平面创建下图的草图。

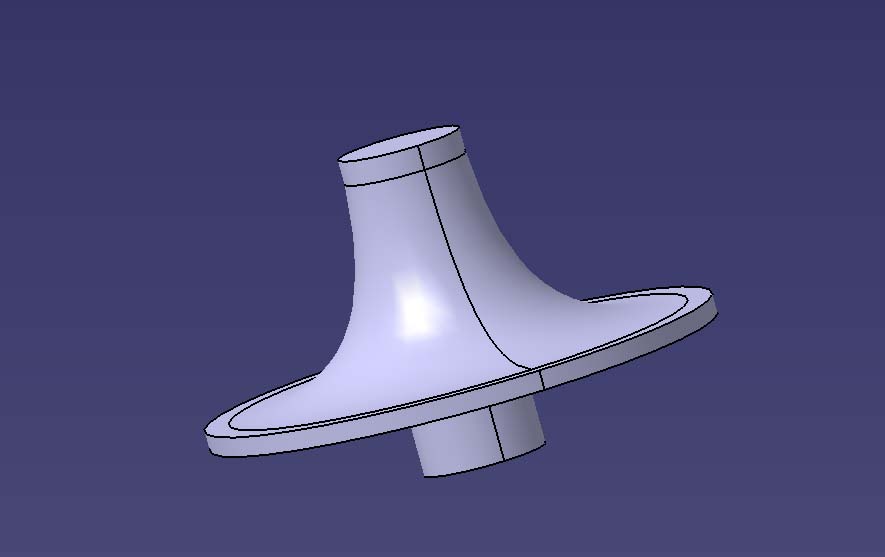

2、进行旋转。

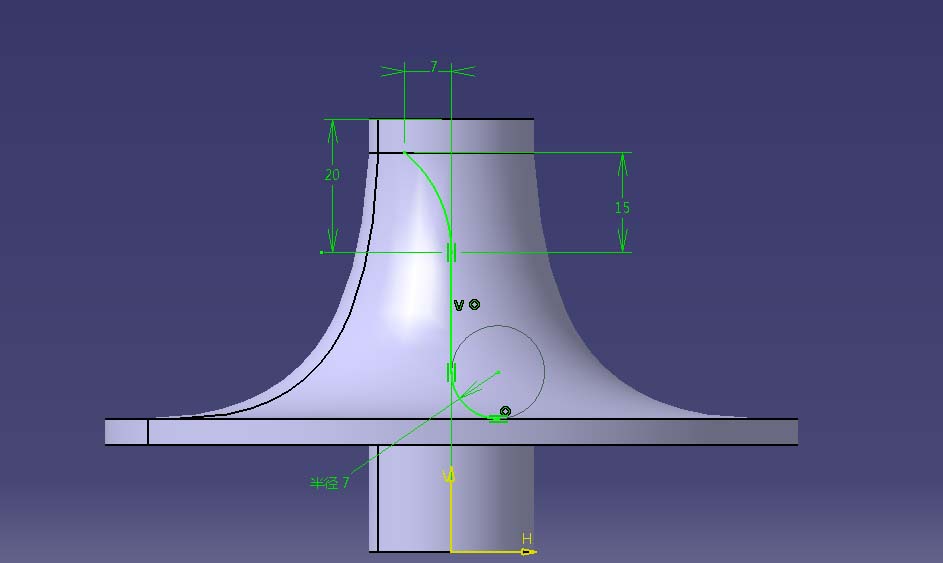

3、在XY平面创建下图的草图。

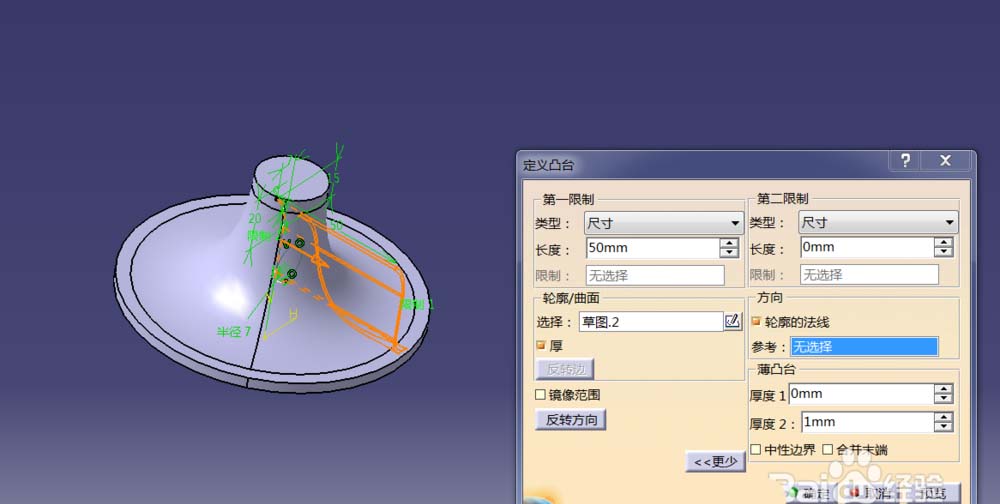

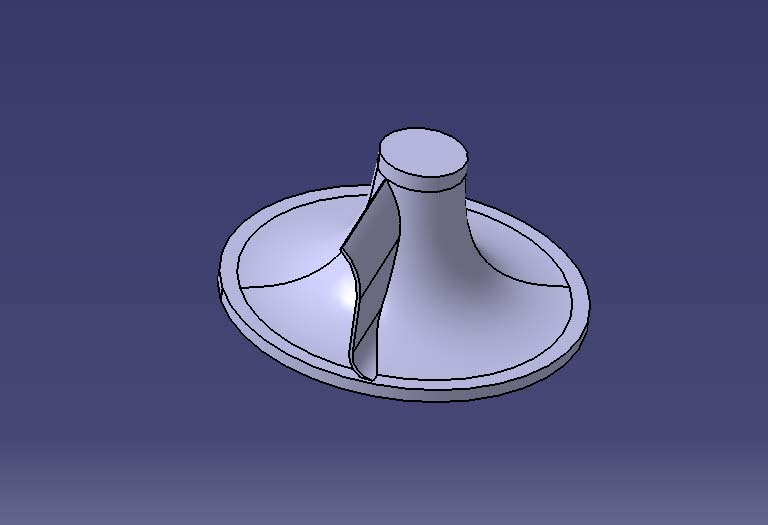

4、进行凸台，如图。

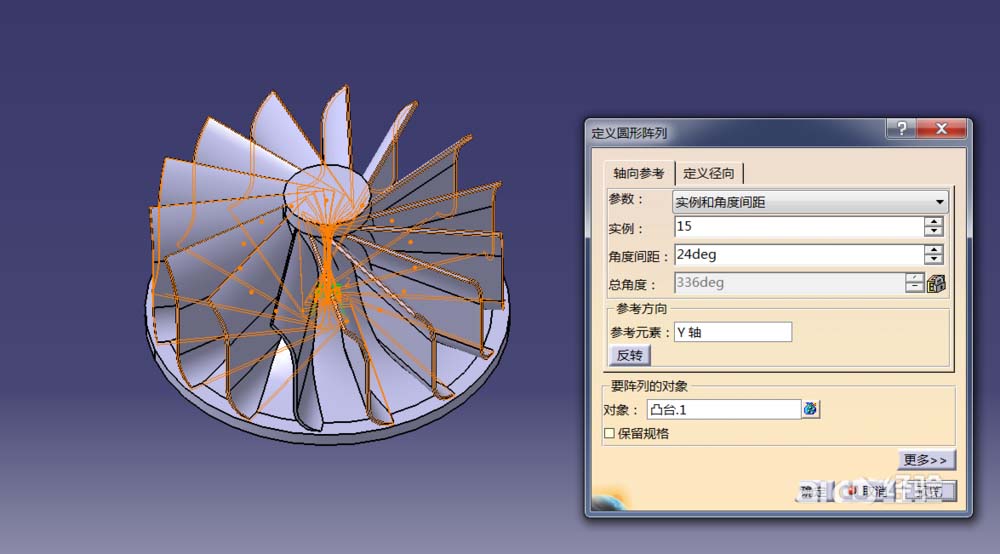

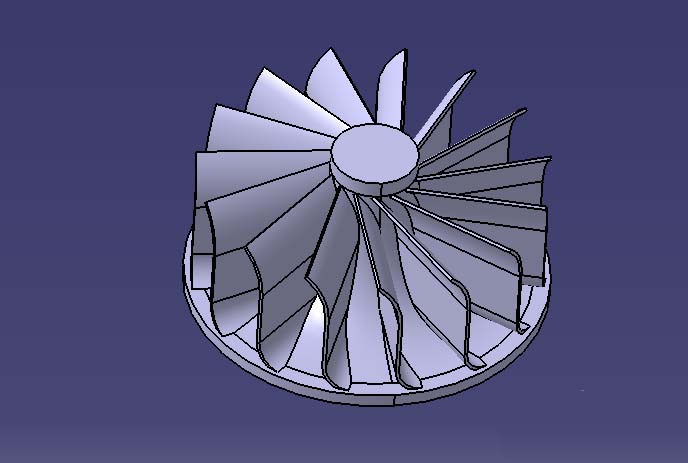

5、进行圆阵列。

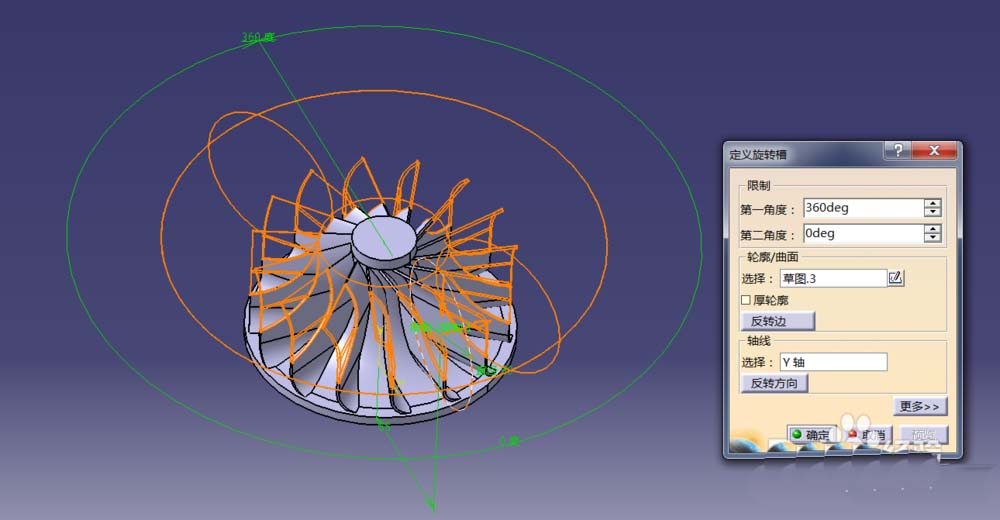

6、在XY平面创建草图，进行旋转槽。

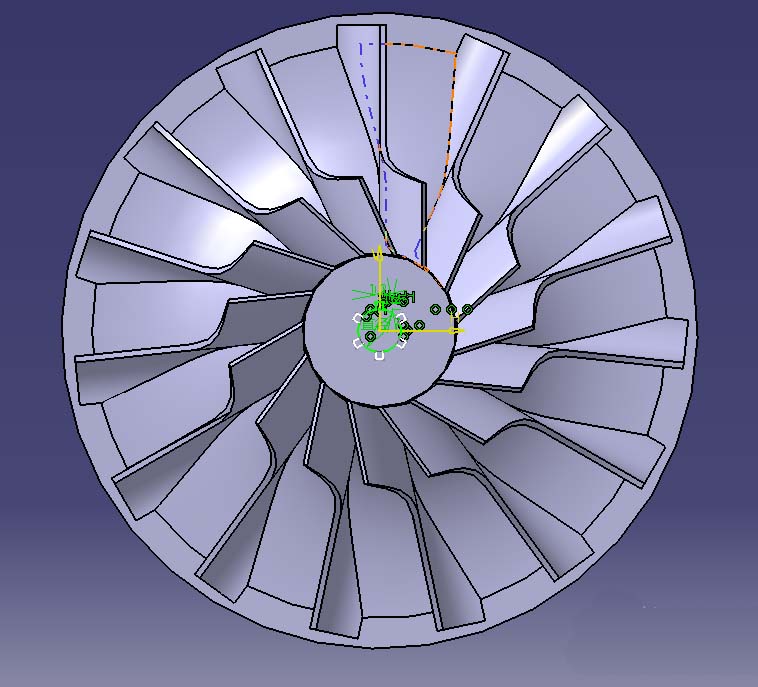

7、在如图的平面创建草图。

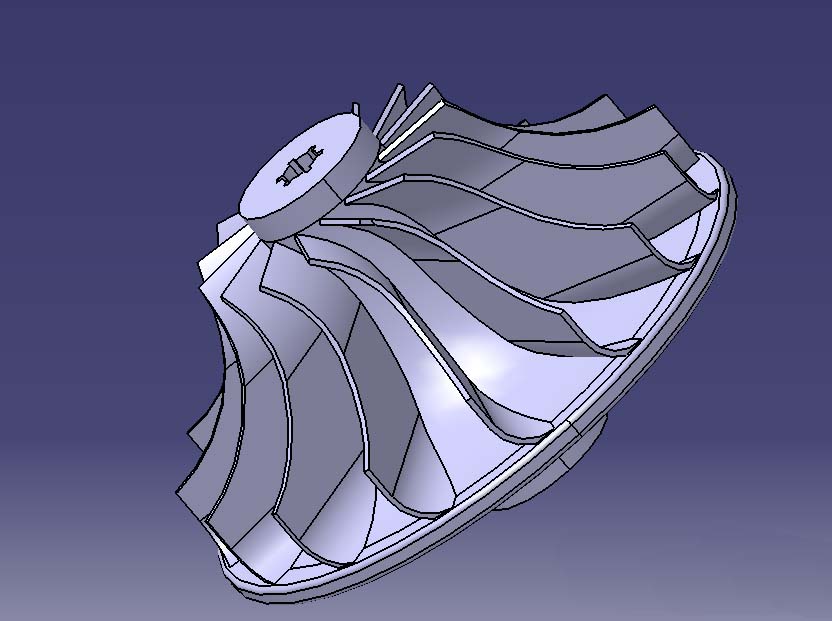

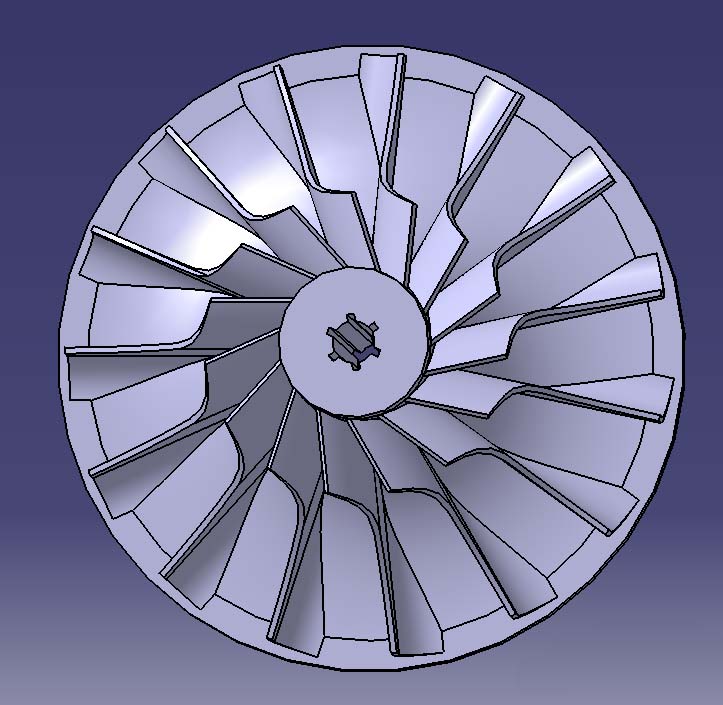

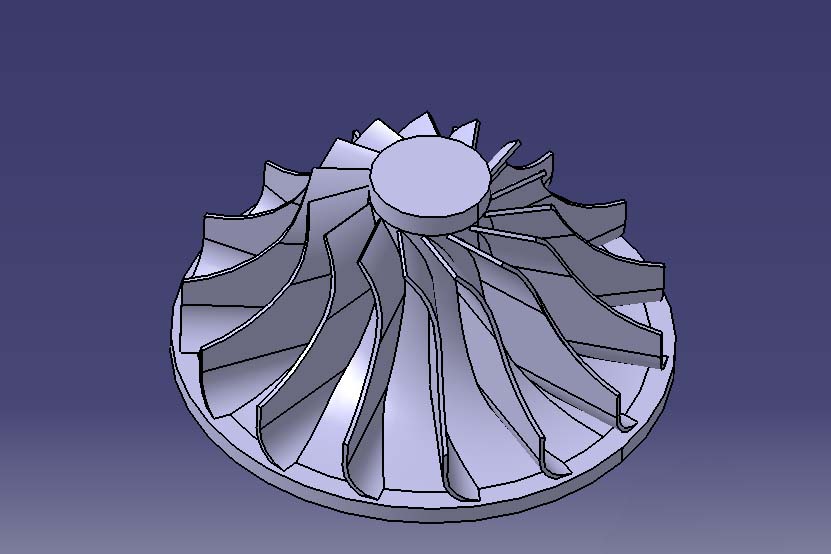

8、进行凹槽命令，倒角，完成。

以上就是Catia设计涡轮模型的教程，希望大家喜欢，请继续关注脚本之家。
