CATIA中想要创建蚊香的3D建模，该怎么创建呢？下面我们就来看看详细的教程。

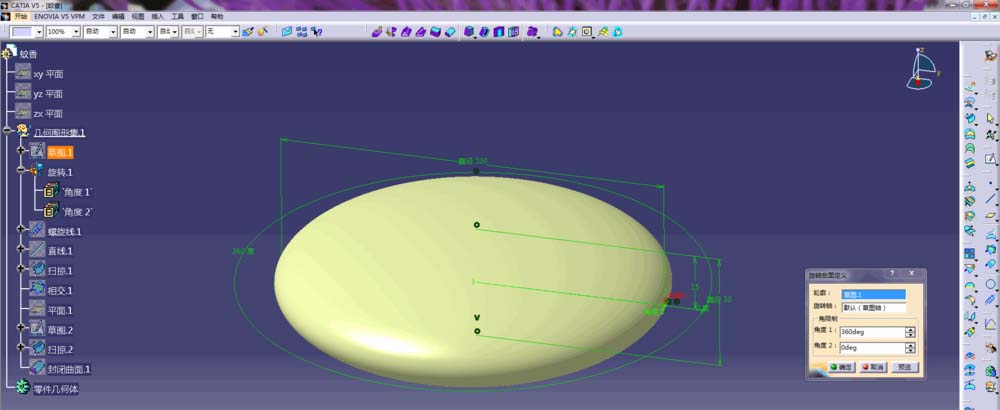

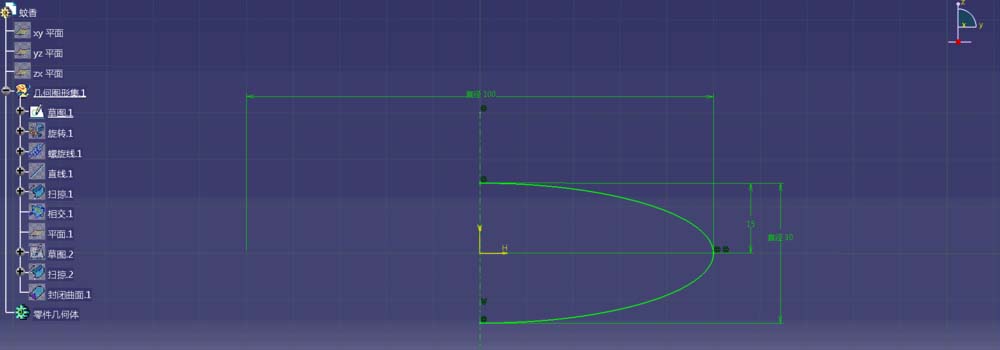

1、打开CATIA，进入创成式曲面设计模块，以yz平面为草图参考面创建一个椭圆形的弧线，并对草图进行旋转命令的操作，生成一个如图所示的曲面；

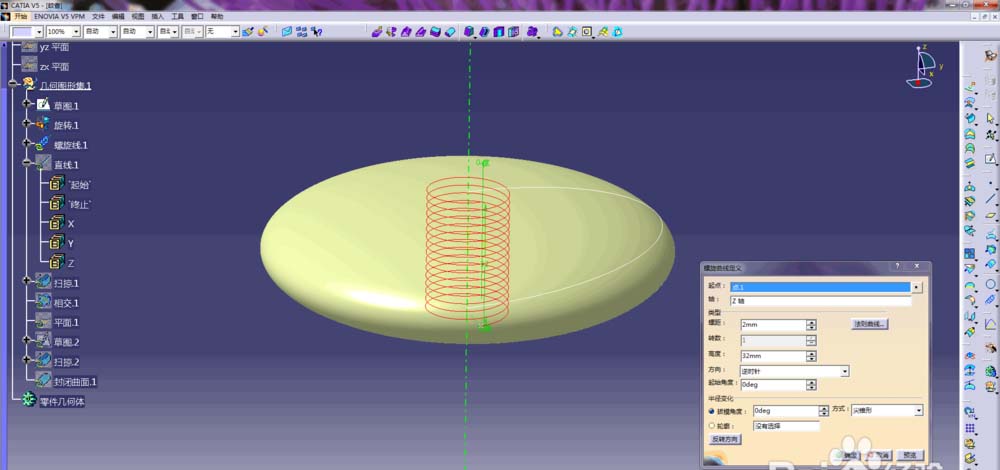

2、通过螺旋线命令生成一条曲线，螺旋线起点坐标为<10,0,-15.5>，轴线选择z轴，螺距为2mm，高度为32mm，其他选择默认，单击确定退出命令对话框；

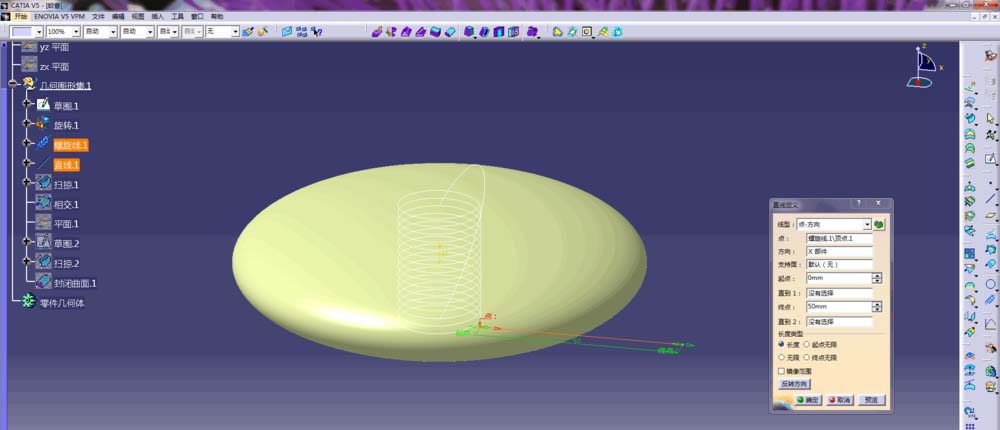

3、以螺旋线的起点为端点，生成一条直线，直线长度50mm，方向为x方向；

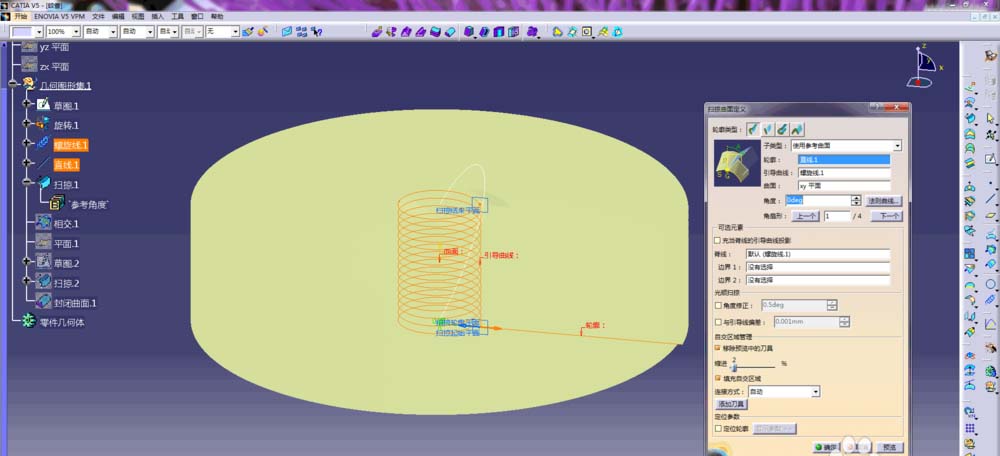

4、通过扫掠命令，以直线.1为轮廓线，引导线为螺旋线.1，参考曲面为xy平面，子类型为使用参考曲面，单击确定并退出命令对话框；

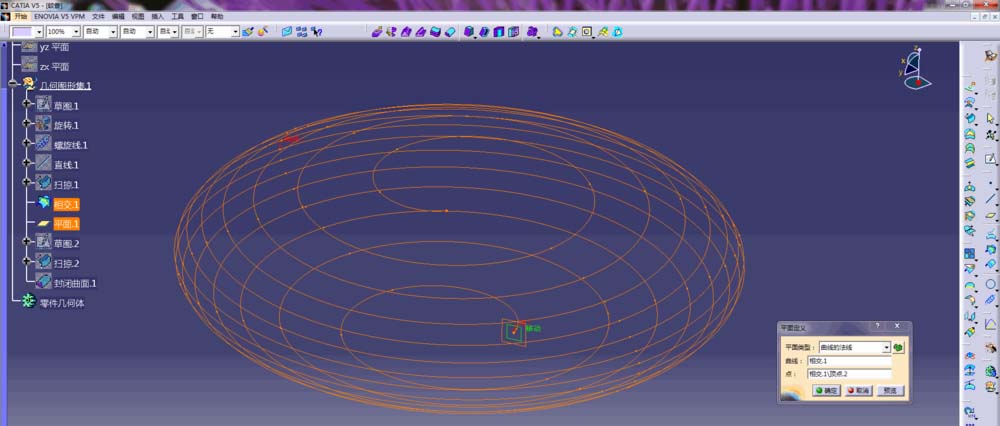

5、通过相交命令对生成的曲面扫掠.1和旋转.1进行相交操作，生成一条新的曲线，单击确定退出命令对话框；

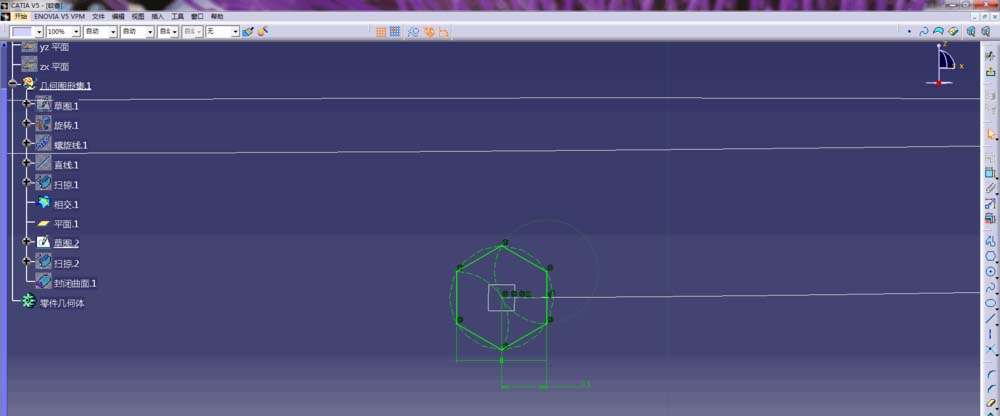

6、在新生成的曲线的起始端点创建一个平面，平面类型为曲线的法线，并以平面为草图参考面，建立一个六角形，控制尺寸为0.3mm，如图所示；

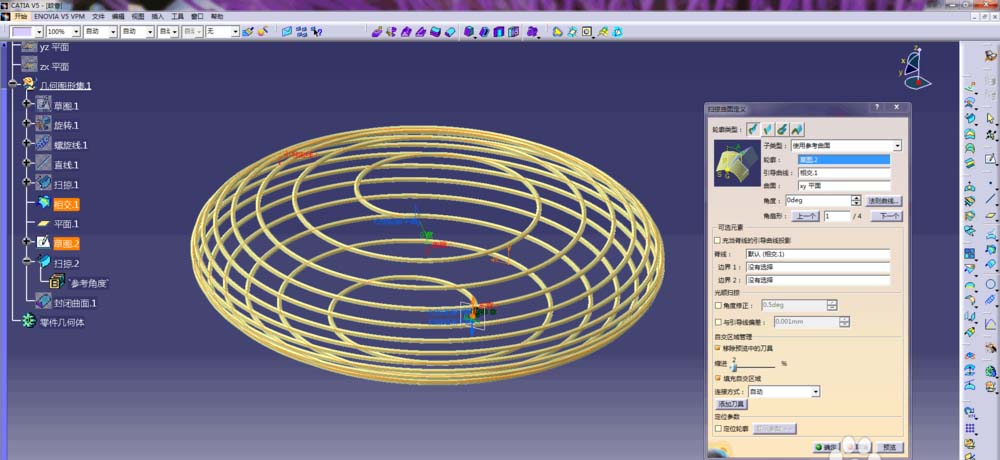

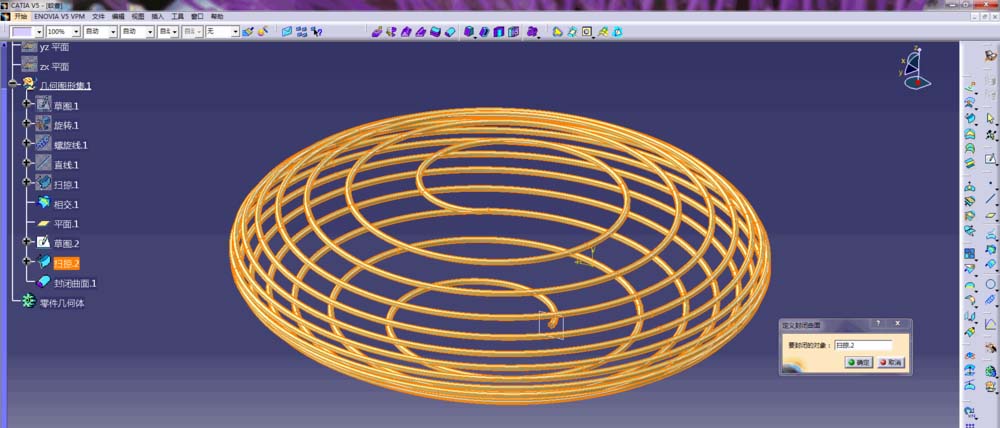

7、单击扫掠命令，以新建六角形草图为轮廓线，引导线选择生成的相交曲线，参考曲面为xy平面，子类型为使用参考曲面，轮廓类型为显示，单击预览并确定，退出命令对话框，将曲面进行封闭命令操作，这样蚊香的3D建模完成。
以上就是CATIA创建3d蚊香模型的教程，请继续关注脚本之家。
