Solidworks想要使用圆周阵列绘制零件，该怎么使用圆周阵列呢？下面我们就来看看详细的教程。
一、圆周阵列

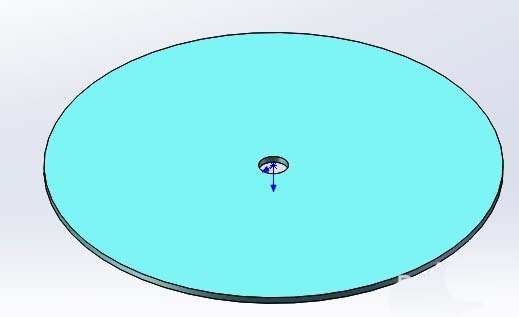

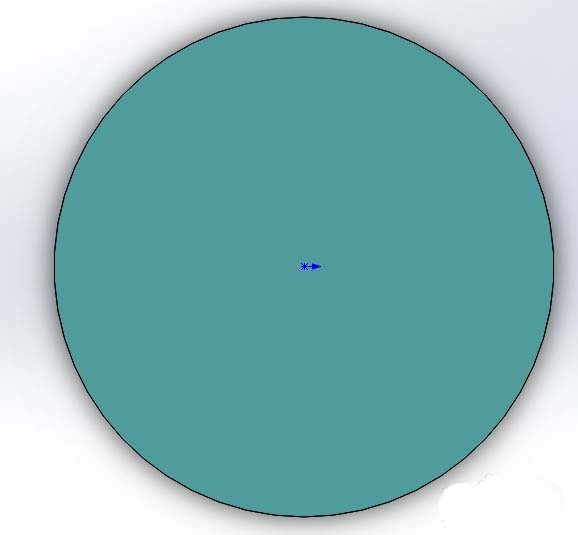

1、在绘制圆周阵列之前，首先要绘制一个完整的3D实体图形。

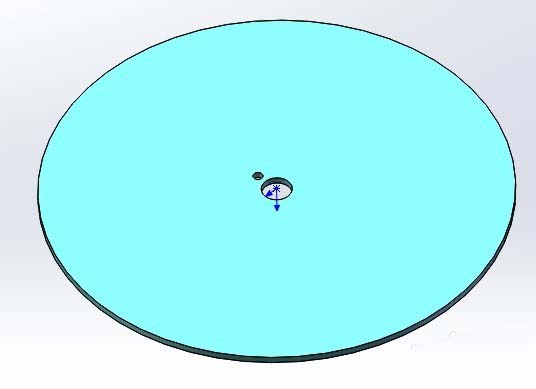

2、绘制需要阵列的实体特征

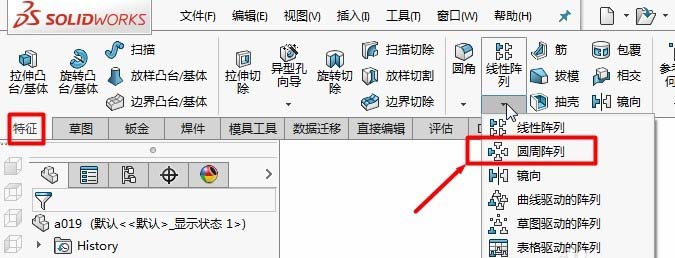

3、点击【特征】中【线性阵列】下拉按钮，选择【圆周阵列】功能选项

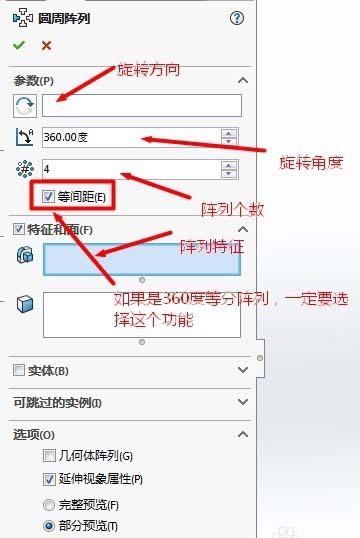

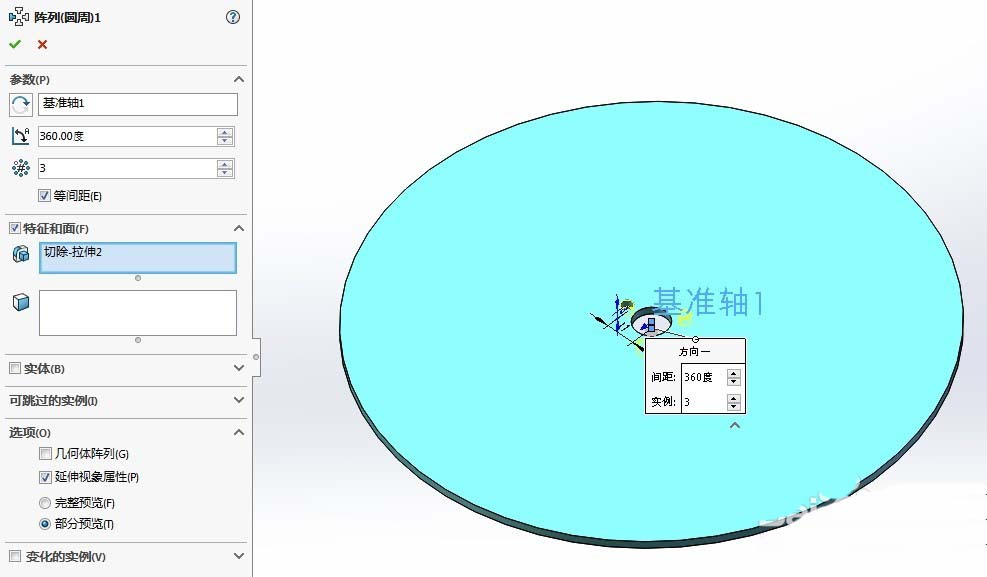

4、在左侧弹出的对话框中按照要求选择或输入相应的特征等，这里需要注意在圆周阵列时，选择等间距（等间距前面方框打钩）可以按照指定度数等距阵列。

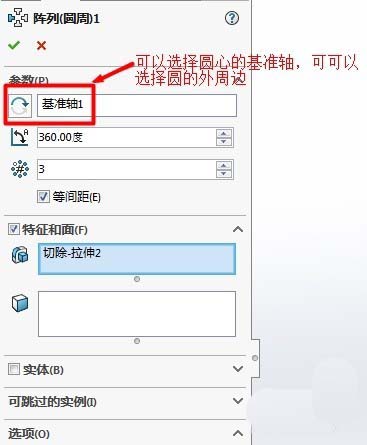

5、方向选项中，如果是规则外边缘图形（圆形）可以选择圆形外边框线，如果遇到不规则圆形，就需要建议一个基准轴，待阵列特征会以基准轴为圆心进行阵列。
二、建立真准轴的方法：

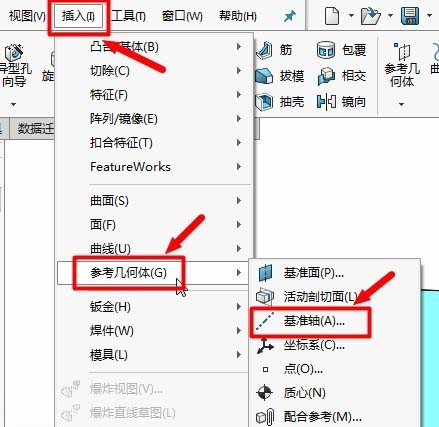

1、点击【插入】菜单栏中的【参考几何体】下的【基准轴】

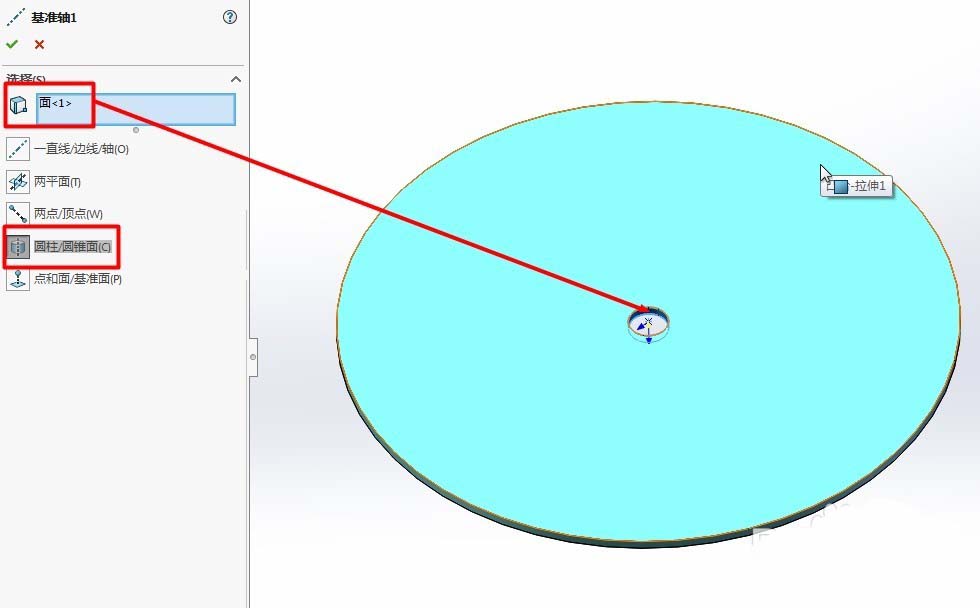

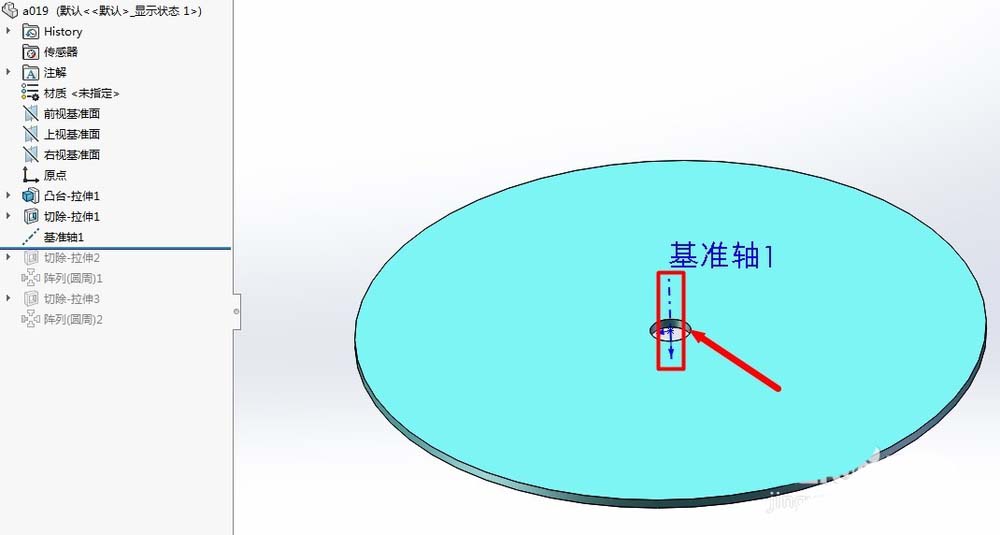

2、在左侧弹出的对话框中，先选择【圆柱/圆锥面】然后在上面的选项框中选择相应的面，点击对勾即可建立一个基准轴。

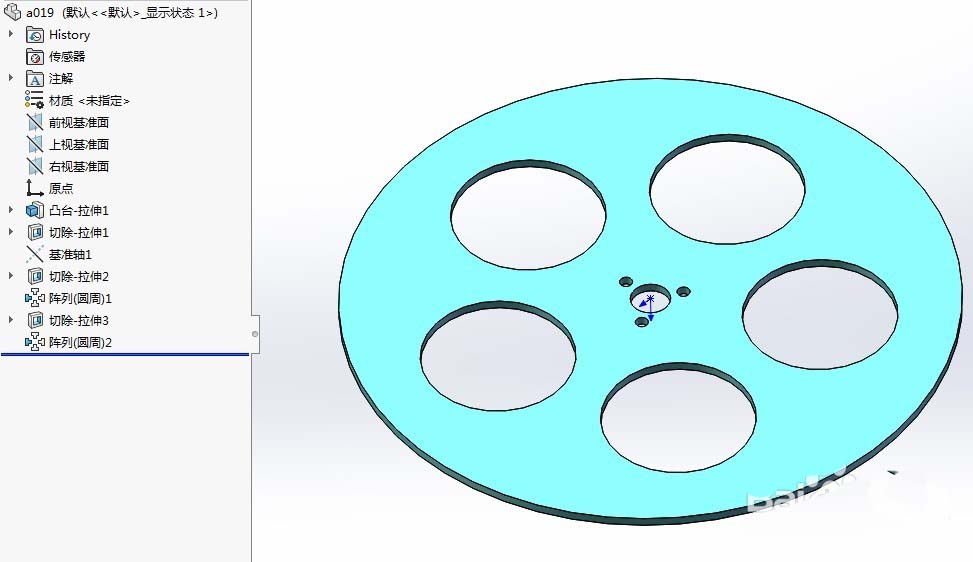

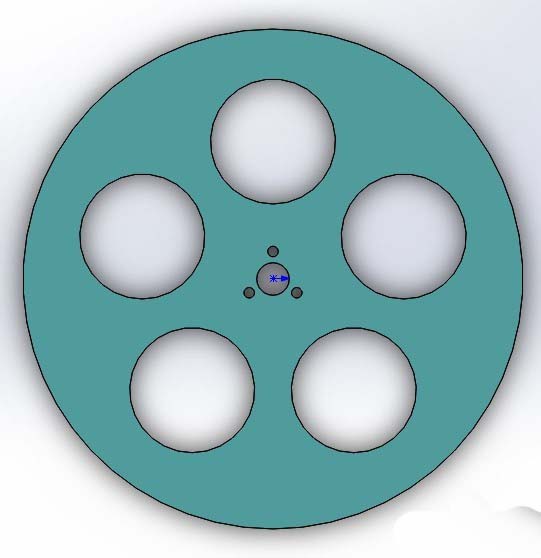

3、我们可以尝试用这个方法再建立多个特征的阵列。
以上就是Solidworks圆周阵列的使用方法，希望能帮到大家，请继续关注脚本之家。
