Solidworks中阵列的方式有很多，今天我们就来看看性草图阵列与线性阵列的使用方法与区别，请看下文详细介绍。
一、线性草图阵列

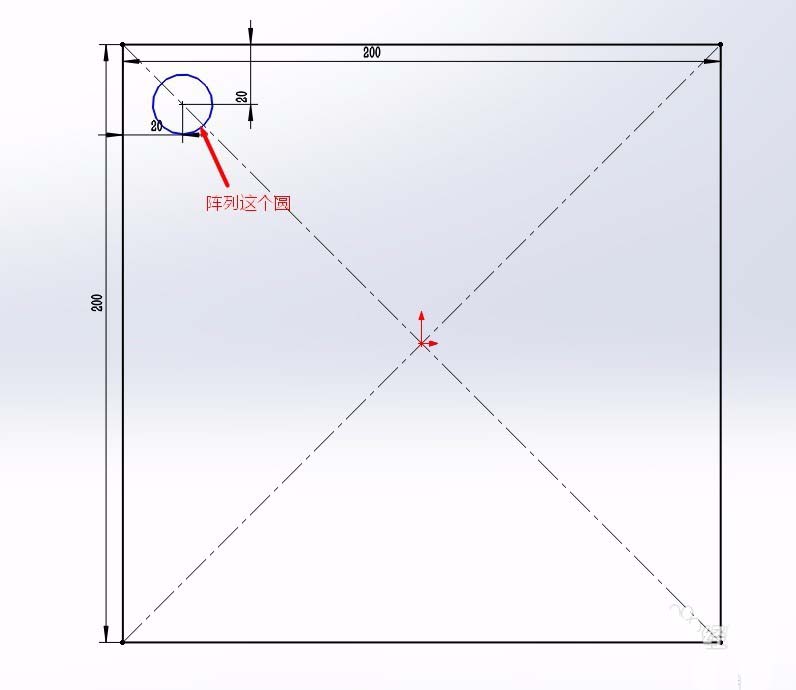

1、在草图中做阵列，首先要将曹汝轮廓画出来。

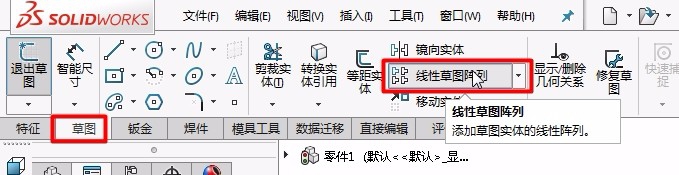

2、选择【草图】工具栏中的【线性草图阵列】工具

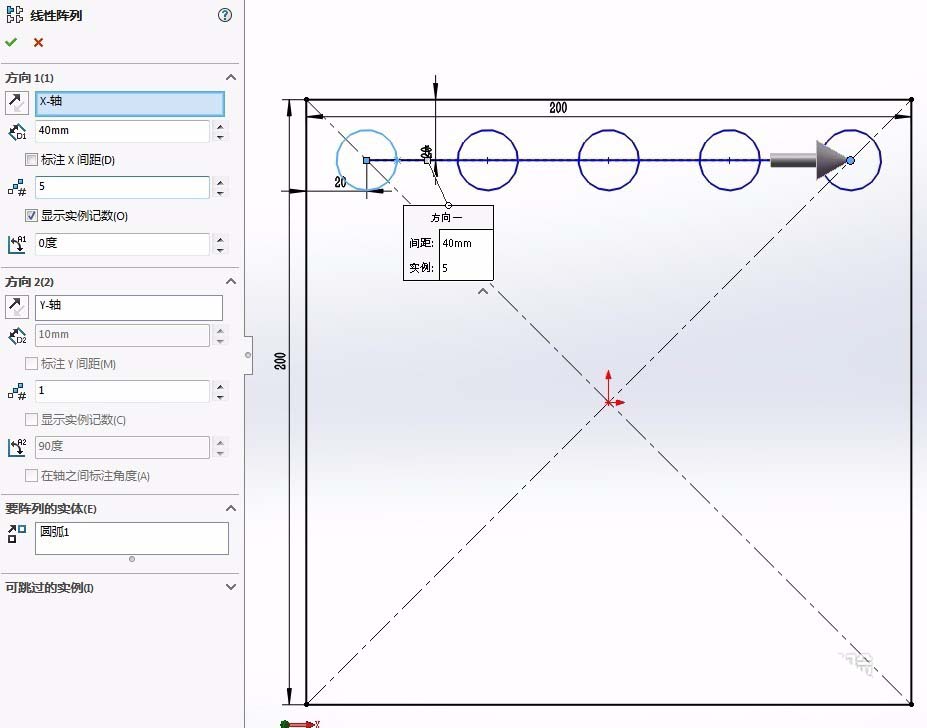

3、在左侧弹出的对话框中设定相应的参数

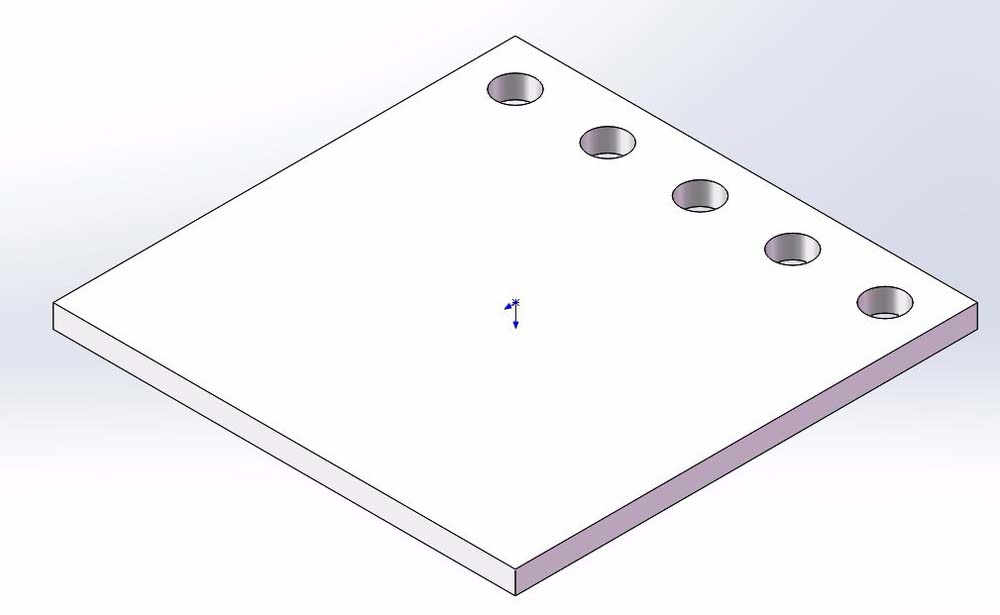

4、点击上方的对勾，既得出右侧的阵列图形（该阵列仅是延X轴方向阵列）；

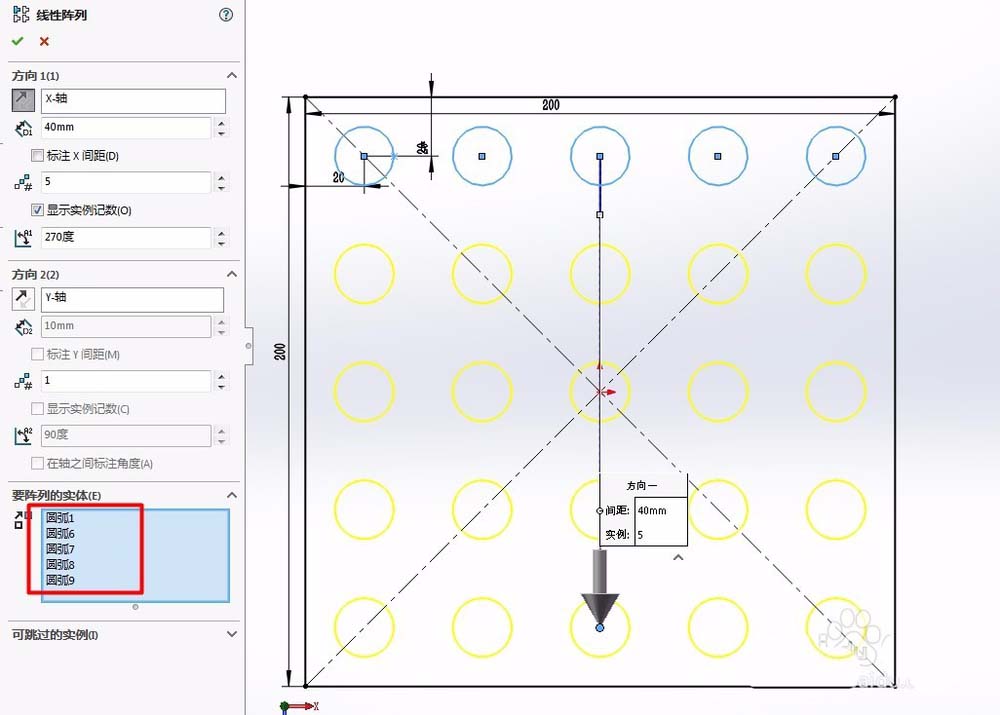

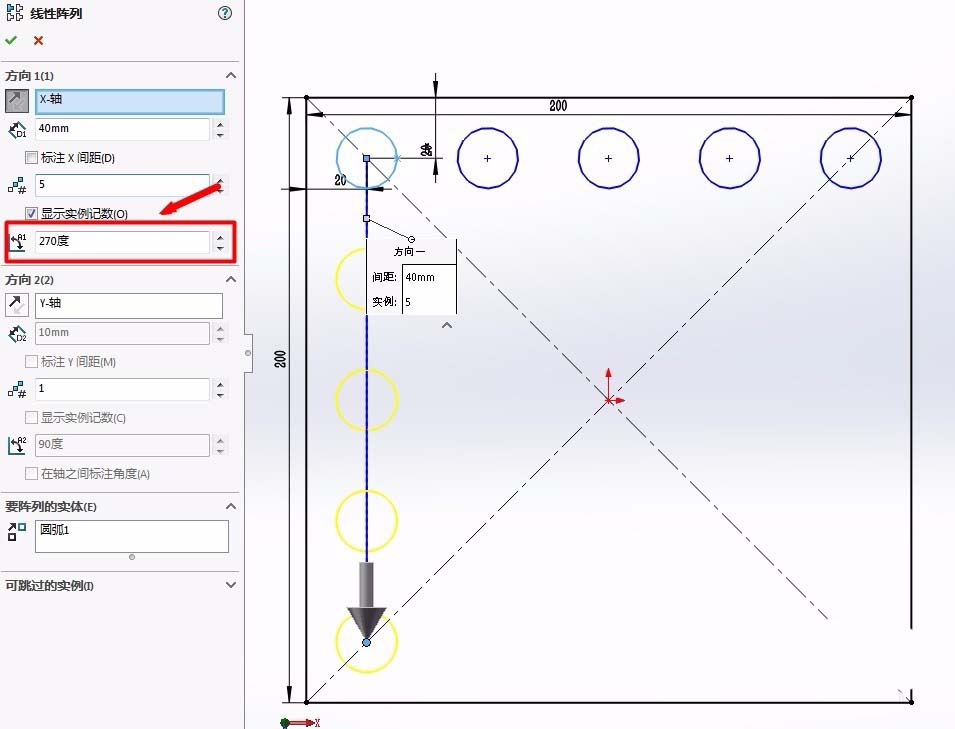

5、若要延上下方向阵列，需要将旋转角度设定为90度或270度，这样阵列就会沿着上下方向阵列
6、在【要阵列的实体】中将所有要阵列的图形选中即可。

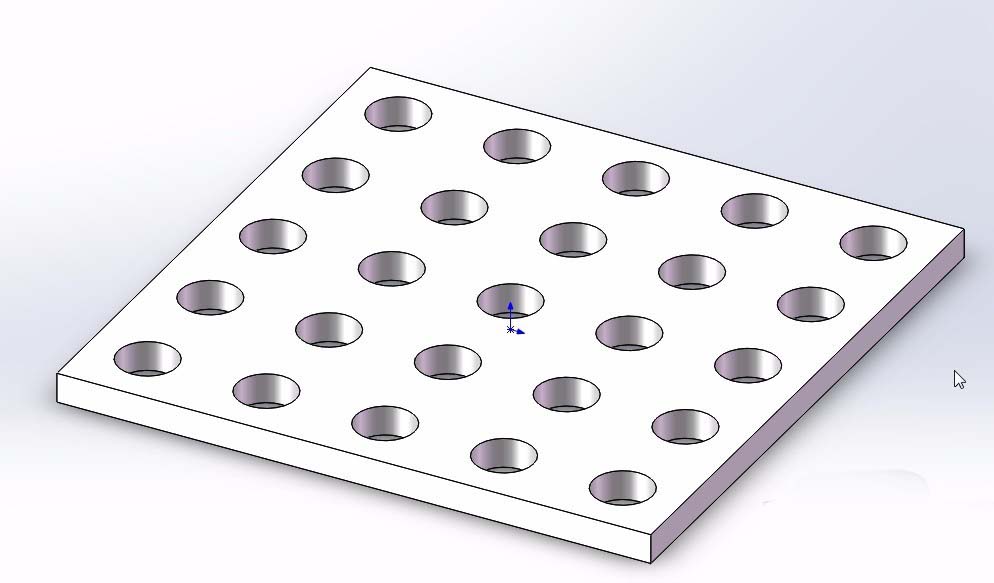

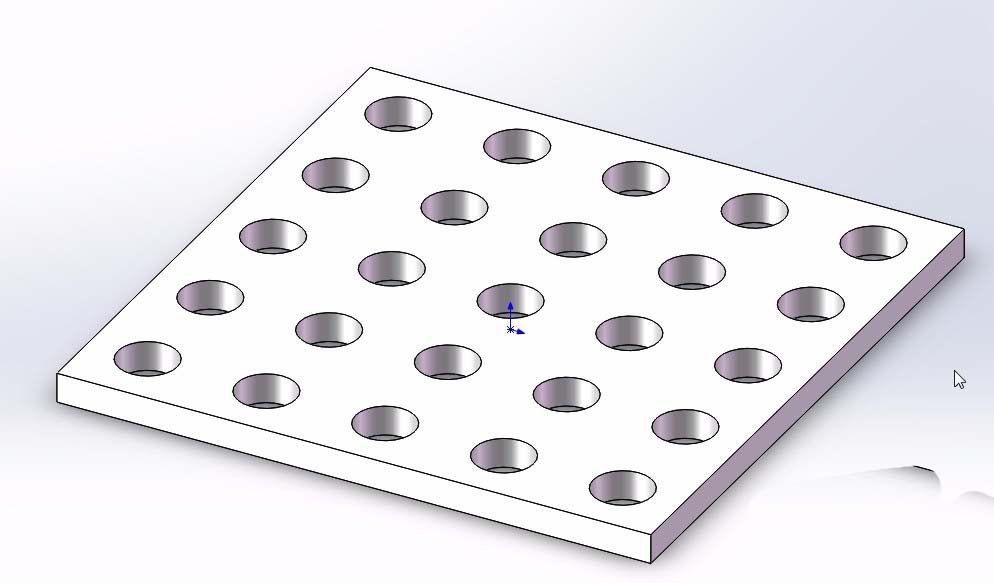

7、最后拉伸图形即可得到这列后的零件图。
二、线性阵列
线性阵列和线性草图阵列的区别在于，线性阵列是在实体上进行阵列，而线性草图阵列是在草图上进行阵列。

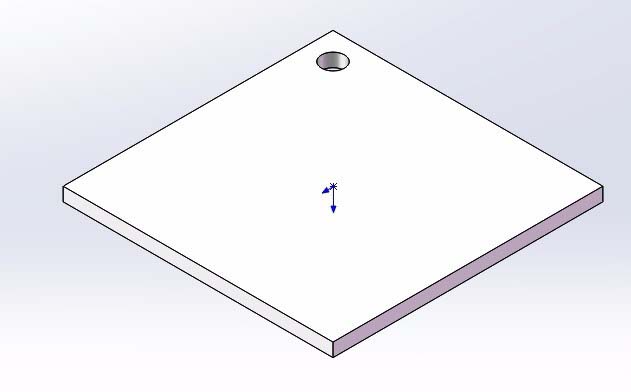

1、线性阵列首先要画出实体图形。
2、在实体图形上进行拉伸或切除动作（既你需要阵列的特征）

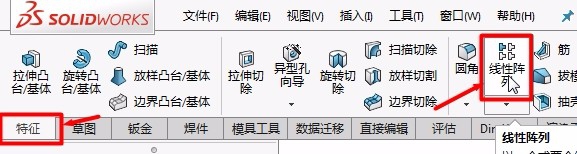

3、点击【特征】工具栏中的【线性阵列】工具

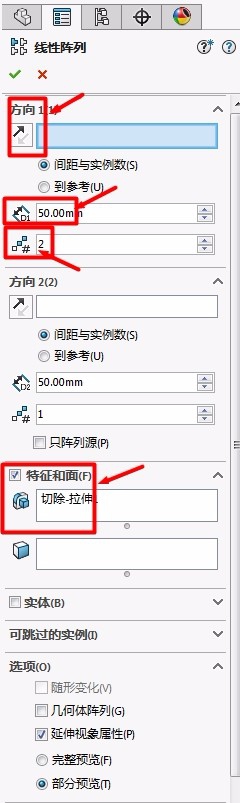

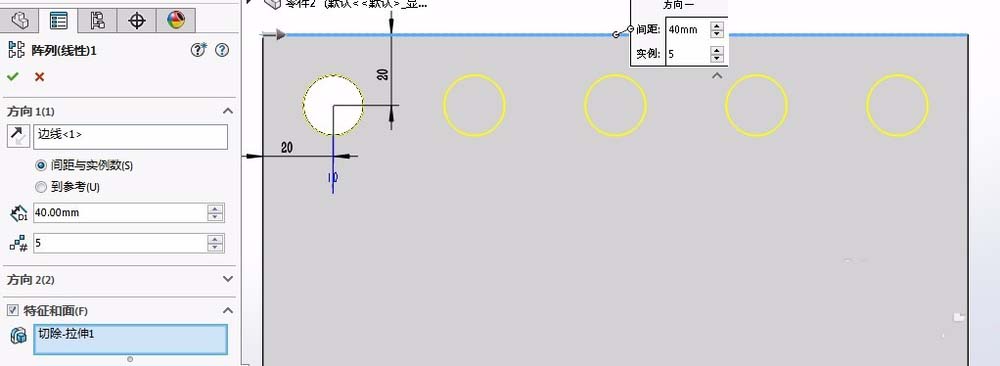

4、在右侧进行设置，设置完成后点击左上角对勾即可得出阵列图形（此阵列为横向阵列，阵列方向可以通过点选图形边缘线来更改）。
5、点击纵向阵列的边线，确定纵向阵列方向。然后在【特征和面】中选择刚刚阵列过的名称，这样可以更快速的阵列除所有图形。
以上就是Solidworks阵列的使用方法，请继续关注脚本之家。
