solidwoks中3d草绘可以快速绘制立体图形，下午我们就来看看详细的教程。

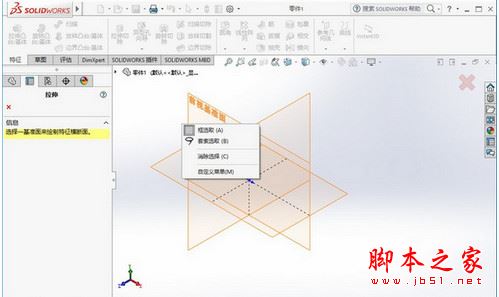

1、打开solidworks并建立一个模型进入绘图工作界面，如下。

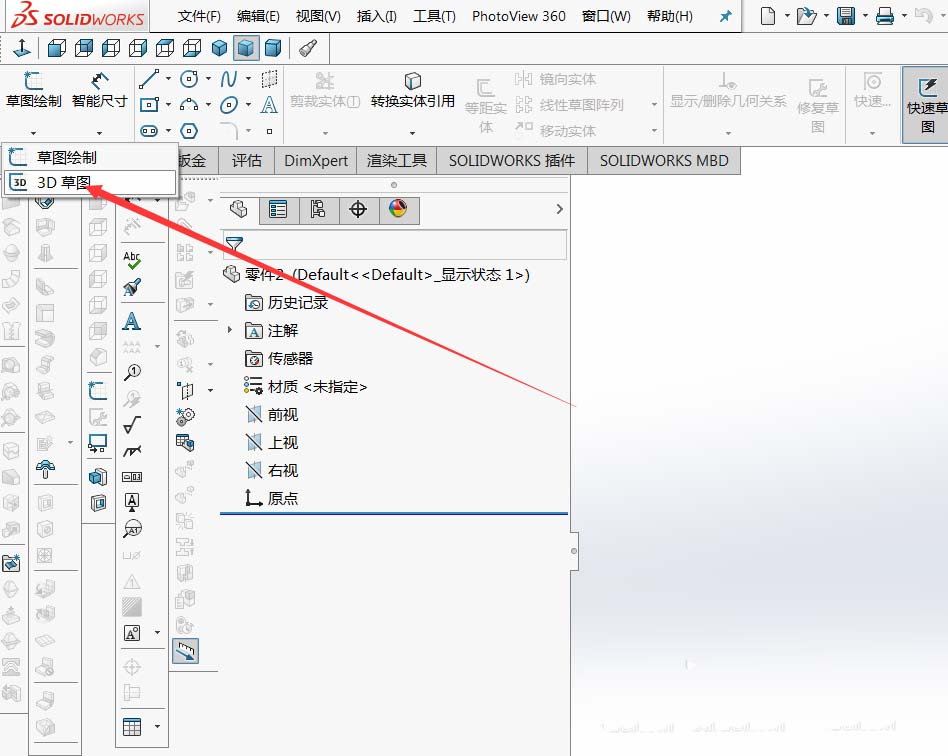

2、如下图所示，点击“草图绘制”旁的三角弹出下拉菜单，点击“3d草图”同时单击任意一基准面以进入草绘工作区域。

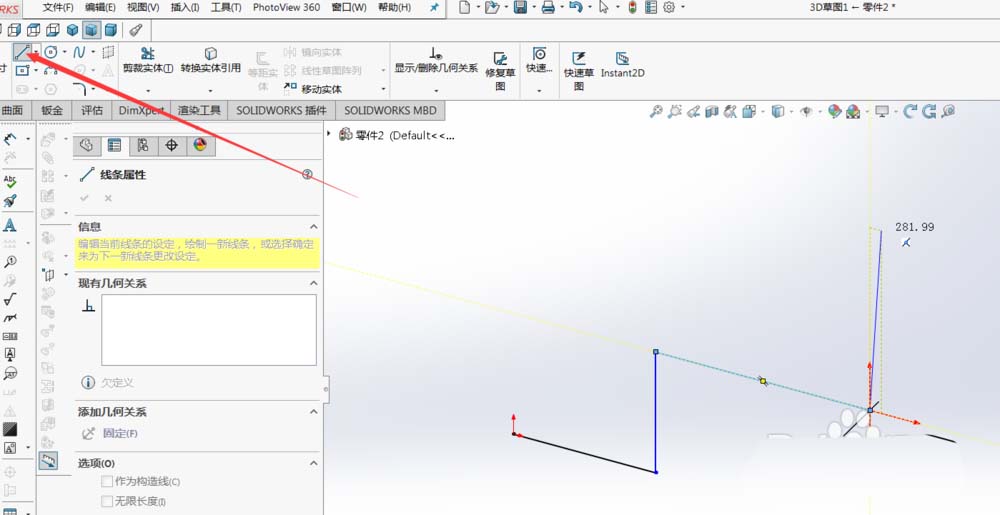

3、单击“直线”命令，工作界面出现3d坐标。如图所示画直线，是在XY工作平面。

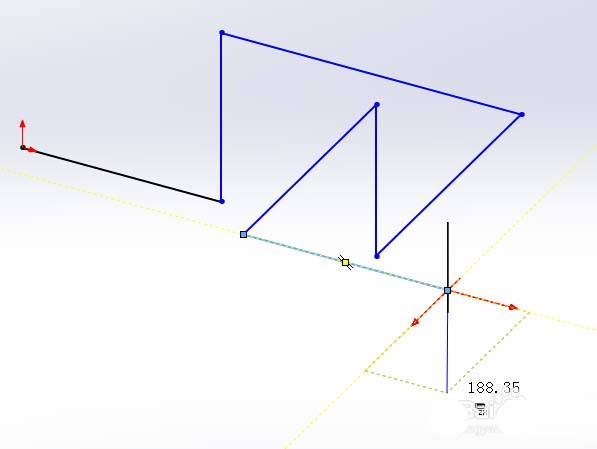

4、按“tab”键可以在三个基准面之间依次切换，避免了不停的建立基准面，快速简单的画出空间直线。
5、按“esc”退出，如下图所示单击草绘完成。然后新建一个草图，基准面与起始点直线垂直，然后以起始点为圆心画圆，然后单击草绘完成

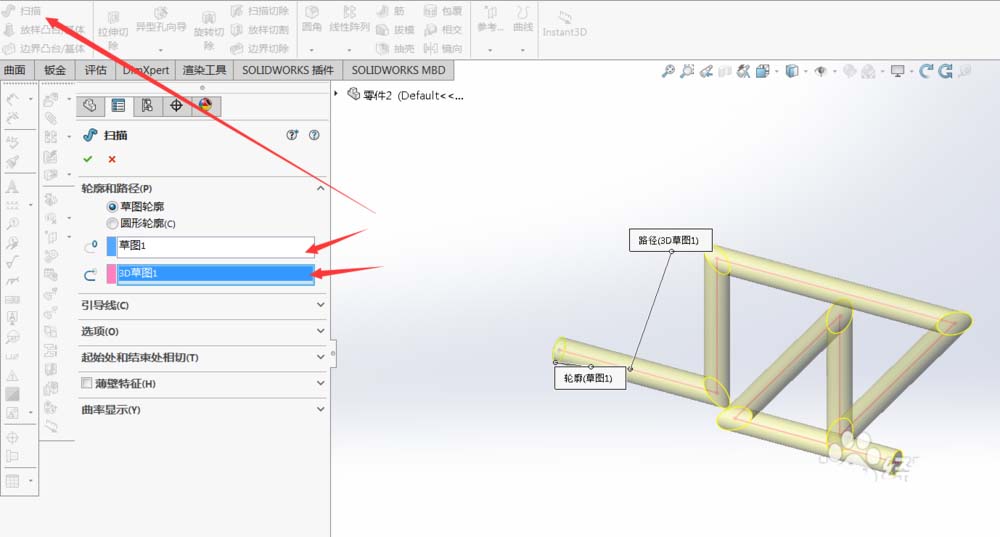

6、单击“扫描”，并依次选中草图圆和草图直线。单击完成，3d空间模型即可完成。

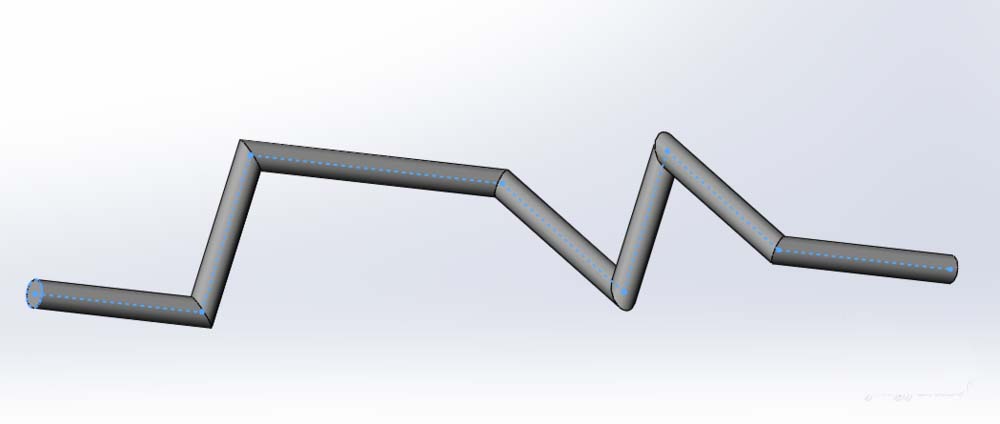

7、大家看看是不是很简单。
solidworks建立空间立体模型时需要不断变换以建立合适的基准面，相对比较麻烦，还是3d草绘比较好用吧。
