今天我们来看看使用SolidWorks拉伸特征绘制支架的过程，很简单，下面我们就来看看详细的教程。

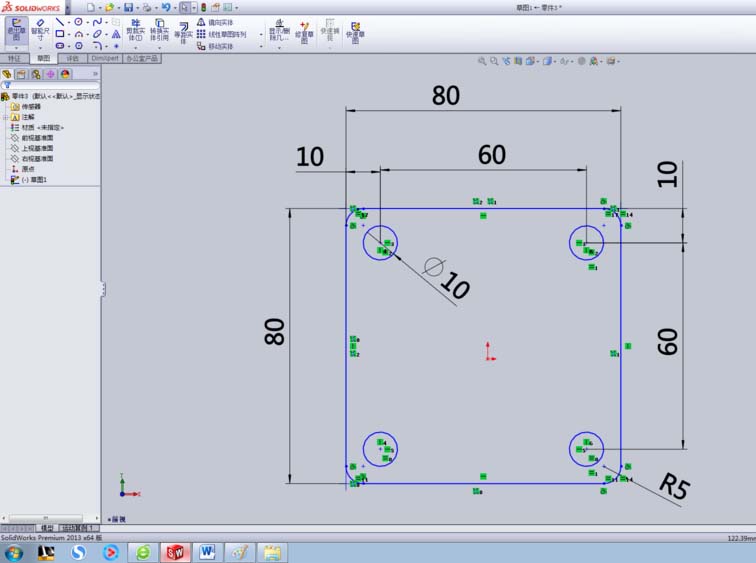

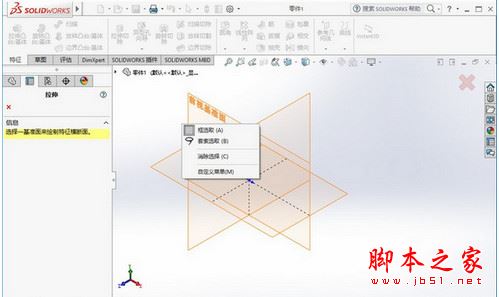

1、新建零件图，选择前视基准面，绘制如下草图。
2、选择拉伸命令，深度输入10。生成如下图所示图形。

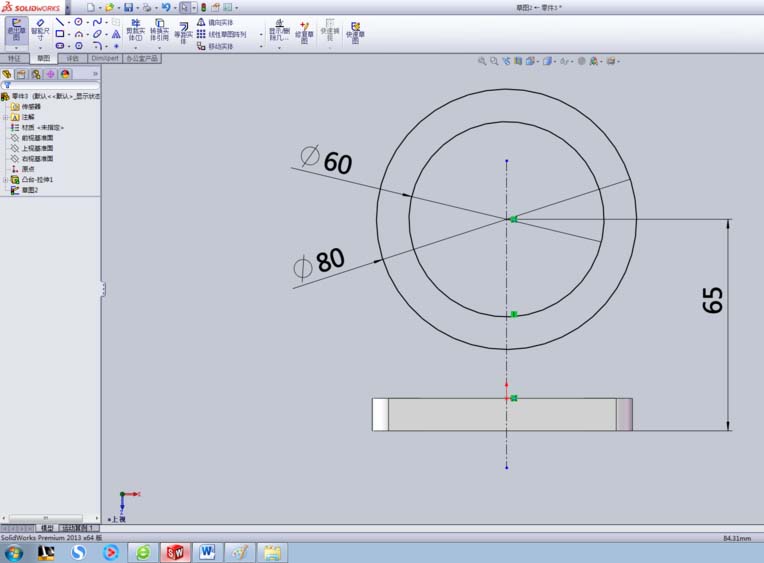

3、选择上视基准面，绘制如下草图。

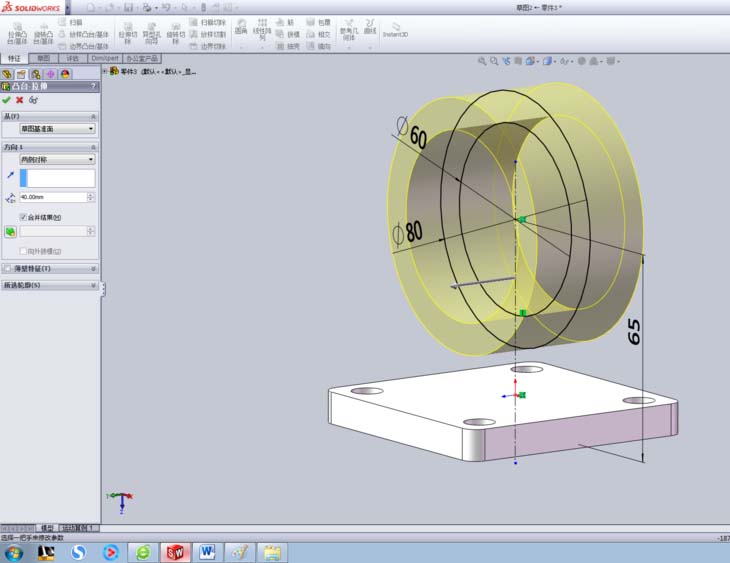

4、选择拉伸命令，出现拉伸属性管理器，在终止条件下拉列表框内选择两侧对称，在深度里输入40，如下图。

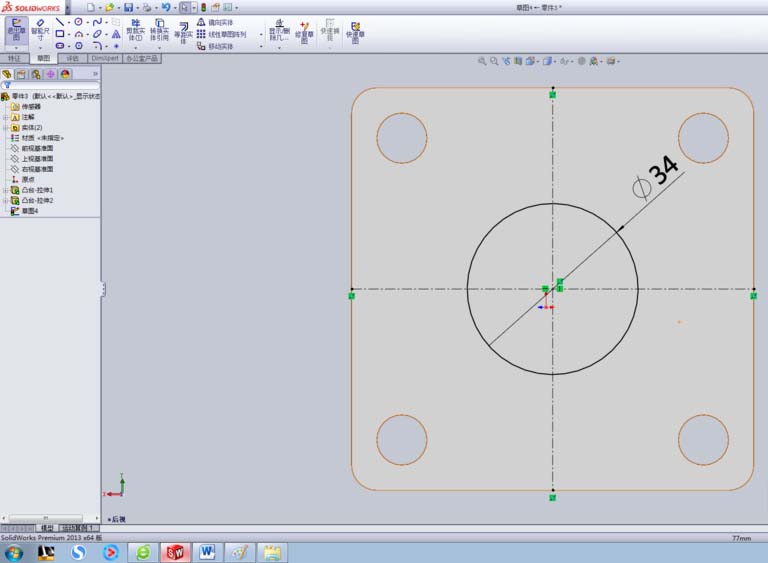

5、选择底面，绘制直径为34的中心圆，如下面草图所示。

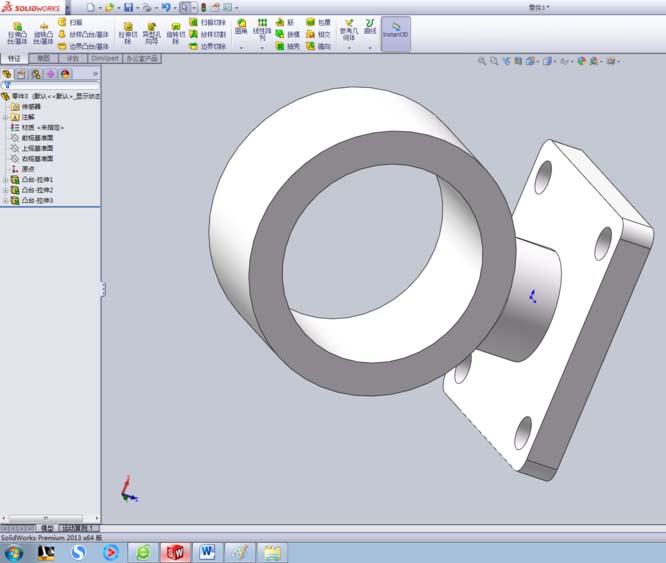

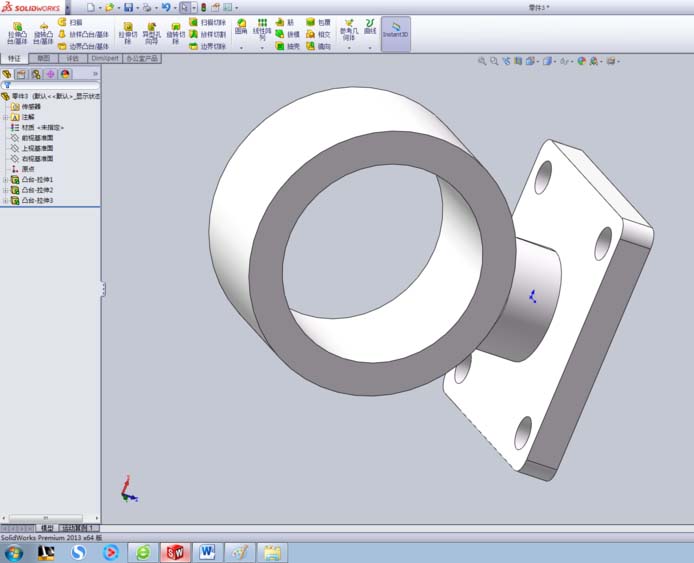

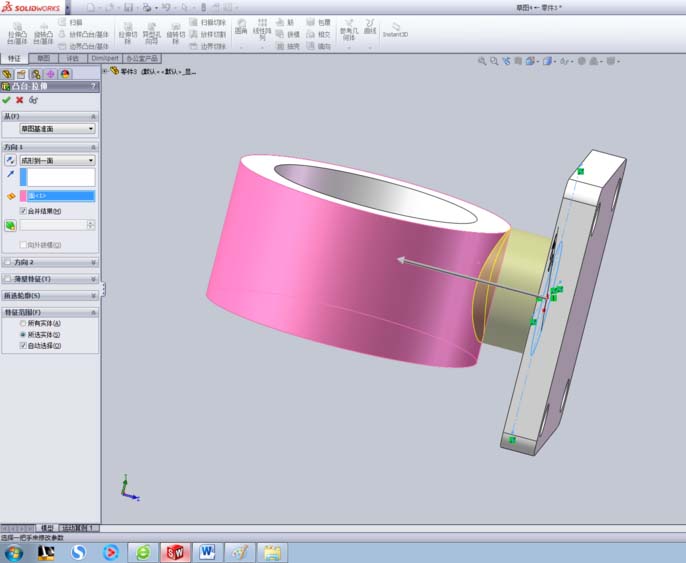

6、选择拉伸命令，出现拉伸属性管理器，在终止条件下拉列表框内选择成形到一面，将光标移到到绘图区选择需要拉伸的终止面，如下图。点确定。到此支架生成。
以上就是SolidWorks支架的设计教程，喜欢的朋友请继续关注脚本之家。
