ug中绘制零件模型相对简单一些，想要将绘制好的3d图纸转换成cad可以打开的2d图纸，下面我们就来看看详细的转换教程。
一、3D图纸转2D图纸

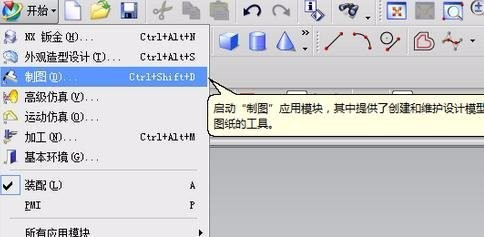

1、在UG中将“建模”环境切换到“制图”环境。
2、新建图纸页

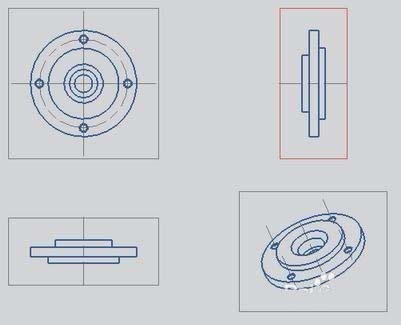

3、添加基本视图到图纸页，如下图所示

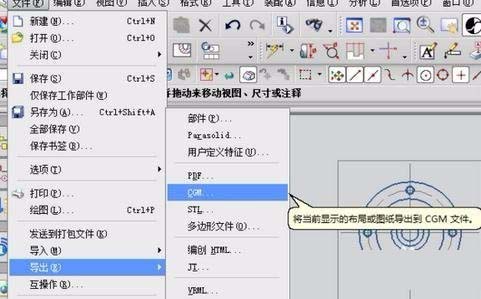

4、将图纸文件导出为CGM格式文件。

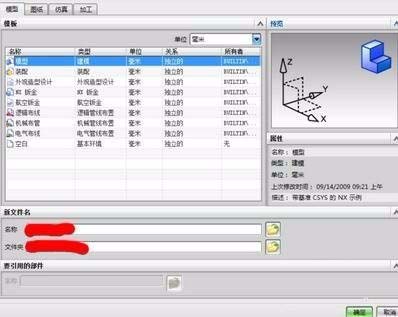

5、新建一个模型文件。

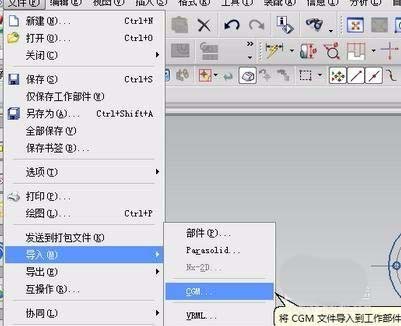

6、导入CGM文件
7、导出文件为DXF或DWG格式文件
8、完成导出工作，至此3D转2D工作完成。用此方法可以较好的实现UG三维到CAD二维的转换。
二、导出DXF或DWG格式

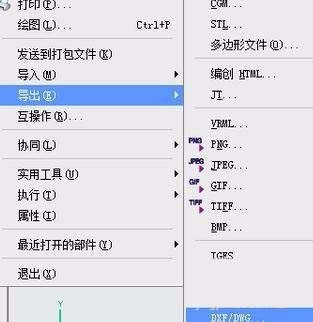

1、做好图之后，保存一下。然后 文件-导出-2D Exchange，出现2DEXCHANGE选项，在文件栏中点选 “显示部件”，在要导出的数据栏中点选 “图纸”，然后在下拉栏中选择 “当前图纸”(只有一张图纸的话)，“确定”按钮，等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等。在建模里面画好图之后，转换到 制图 模块的时候，会出现对话框。

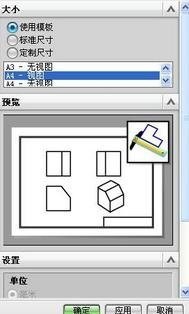

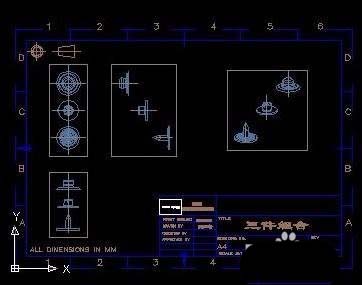

2、最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了(如图1所示)，你也可以不要自动的，自己去放置视图。另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。(可以在CAD中再修改)。下图就是在CAD中打开的效果，可以编辑!

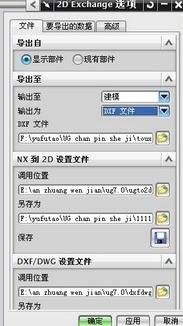

3、下图是转换时的设置 文件栏的设置
1）选显示部件
2）输出至那里要选择 建模
3）输出为那里可以选择 DXF或者DWG
4）那个“DXF文件”那里是选择输出文件的保存位置
其他的地方不要改动。下图是 要导出的数据 设置
以上就是将ug图纸转换成cad可以打开的图纸的教程，需要的朋友可以转换一下。
