实例几何体、阵列特征、阵列面都是UG9.0软件中的命令，要想灵活地使用UG9.0软件中的阵列几何体、阵列特征、阵列面命令，还需要根据你所绘制图形的实际情况来决定，下面我们来看看详细的教程。
一、阵列特征

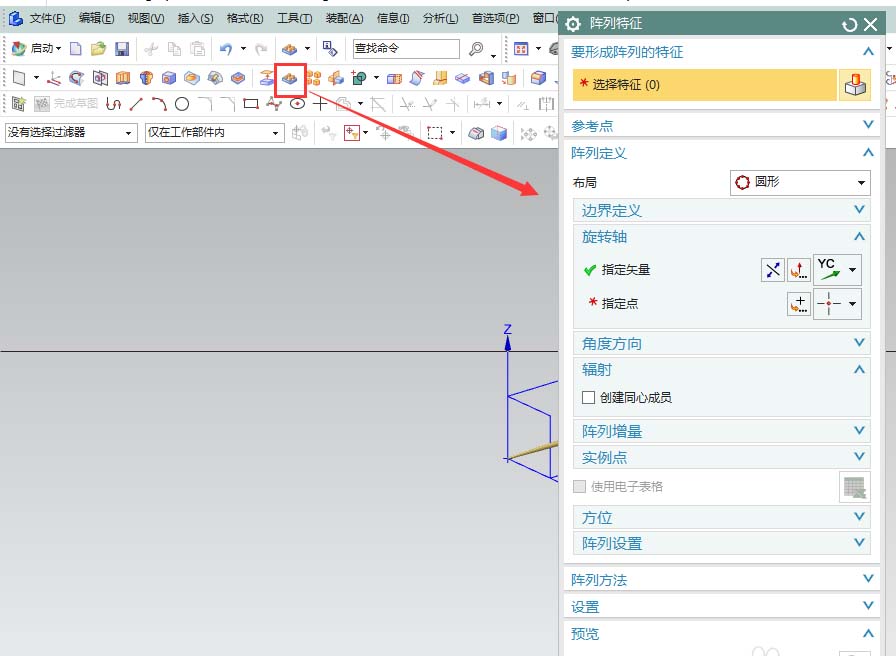

1、阵列特征定义：将特征复制到许多阵列或布局（线型、圆形、多边形等中），并带有对应阵列边界、实体方位、旋转和变化的各种选项。

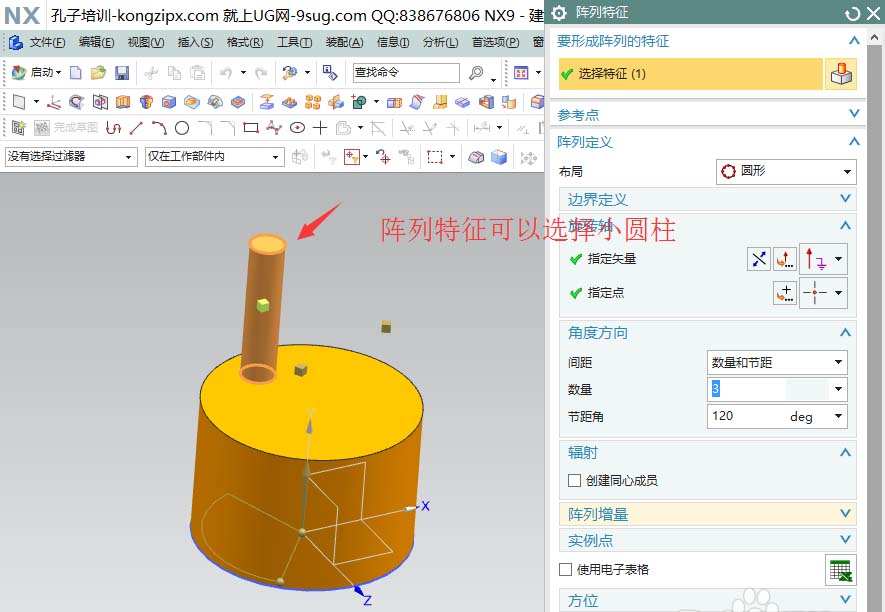

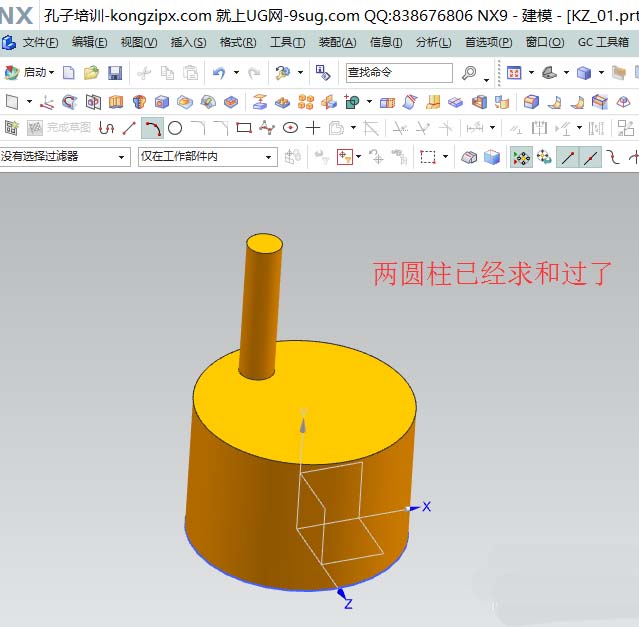

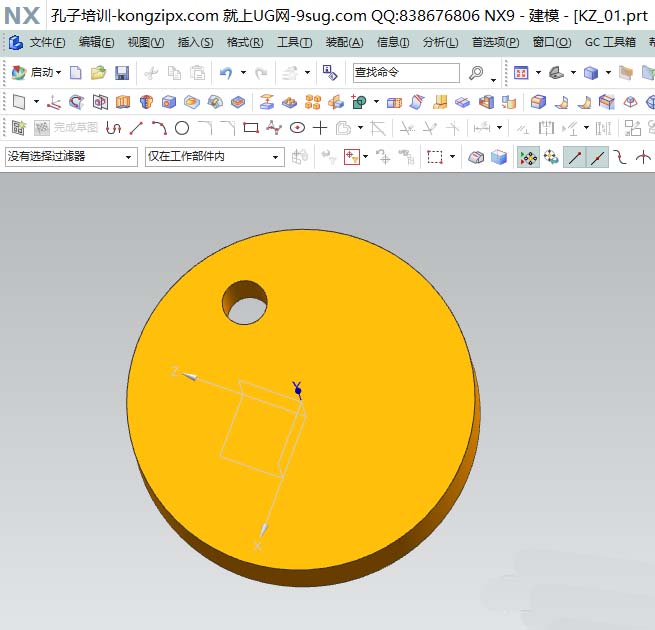

2、如下图，需要对大圆柱上的小圆柱进入复制，这时就只能选择阵列特征，因UG要阵列的是大圆柱上的小圆柱特征；
3、其各项参数设计如下：然后点确定即可；
二、实例几何体

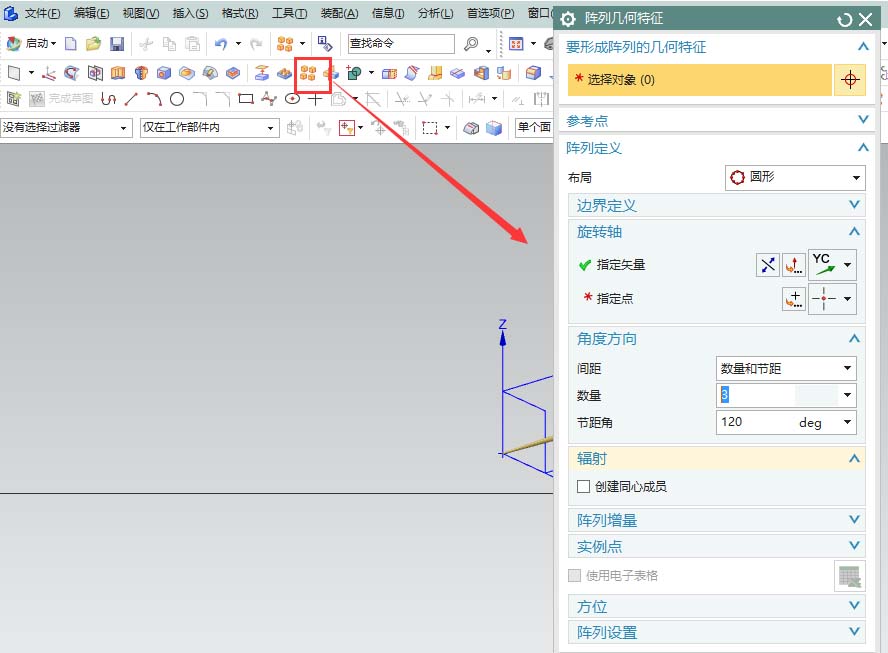

1、 阵列几何体定义：将几何体复制到许多阵列或布局（线型、圆形、多边形等中），并带有对应阵列边界、实体方位、旋转和删除的各种选项。

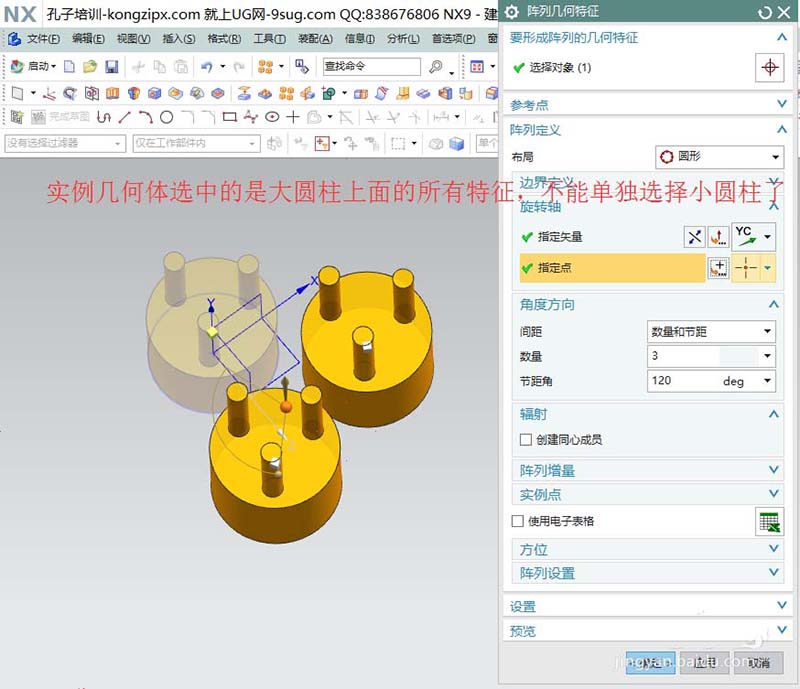

2、如下图，如想对大圆柱和小圆柱同时复制，可以使用阵列几何体；因为大圆柱和小圆柱是属于同一个几何体；
三、阵列面

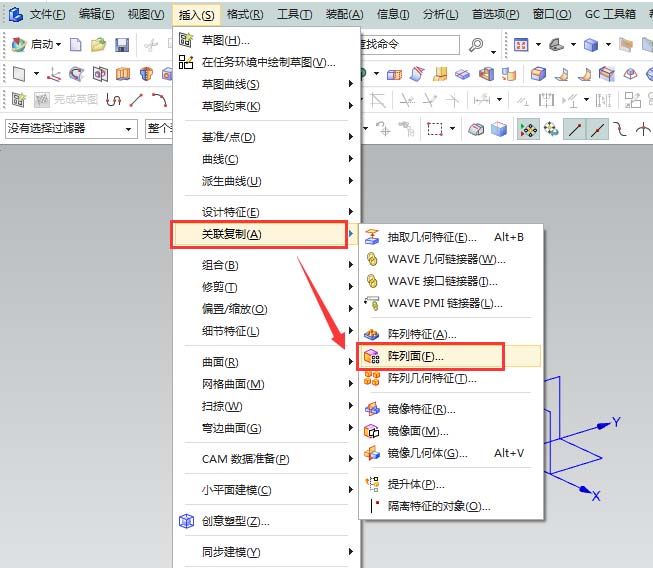

1、阵列面定义：使用阵列边界实体方位、旋转和删除的各种选项将一组面复制到许多阵列或布局（线型、圆形、多边形等中），然后将它们添加到实体当中。

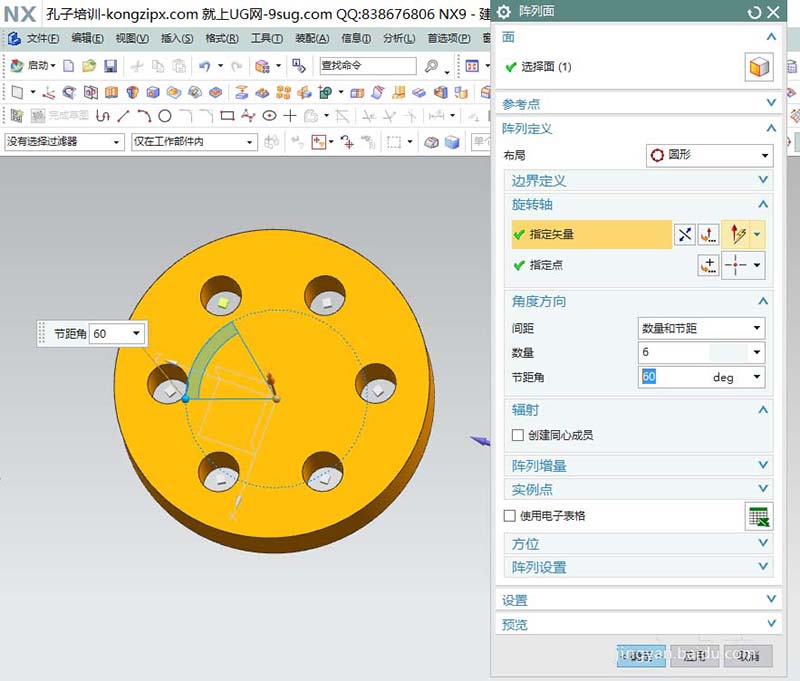

2、如下图，要对圆柱上的小孔阵列，因为它是曲面，只能使用阵列面；
3、在使用UG阵列面后，得出的结果如下：
通过本经验的讲解，你会系统、全面地对这三个命令进行有效的区分，以便更清楚在什么情况下应用阵列几何体、阵列特征、阵列面。
