SW的3D文件，按照内部零件结构的组成关系，可以将SW的文件分为3类，单一零件，多实体零件和装配体。
1）单一零件，是sldprt格式，文件内部只有一个实体，所有的结构都是合并在一起，是一个整体。
2）多实体零件，一样是sldprt格式，文件内部有2个或者2个以上的实体，文件内部的实体结构没有完全合并成一个整体。
如多个不相交的封闭区域，拉伸凸台后的结果，这种文件，多个实体之间具有相互的位置关系和装配关系，多实体之间可以直接使用所有特征功能进行编辑，但是不能做运动仿真。c.装配图，属于sldasma格式，文件内部有多个实体，他们之间有完整的装配关系和位置约束关系，可以进行运动仿真，但是每个实体之间，不能使用特征功能进行编辑（如压凸，组合）

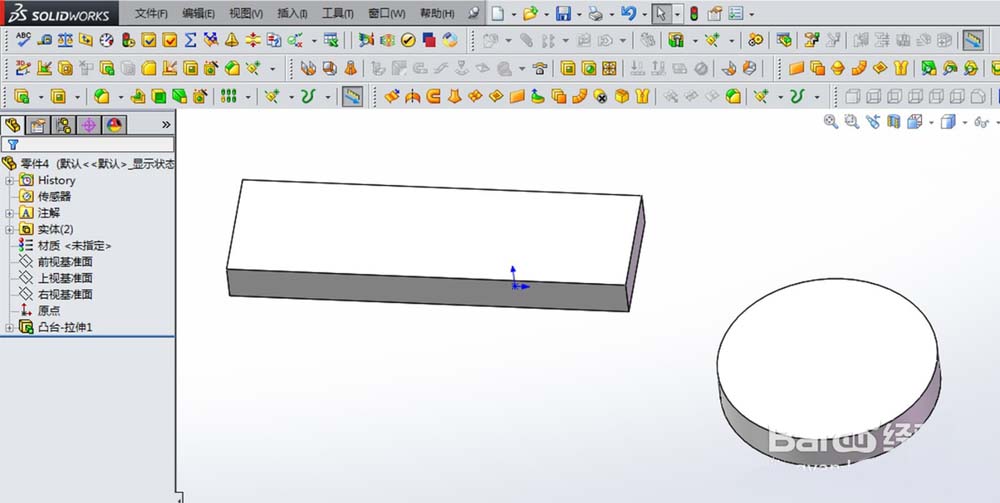

1、打开需要转换的SW多实体文件

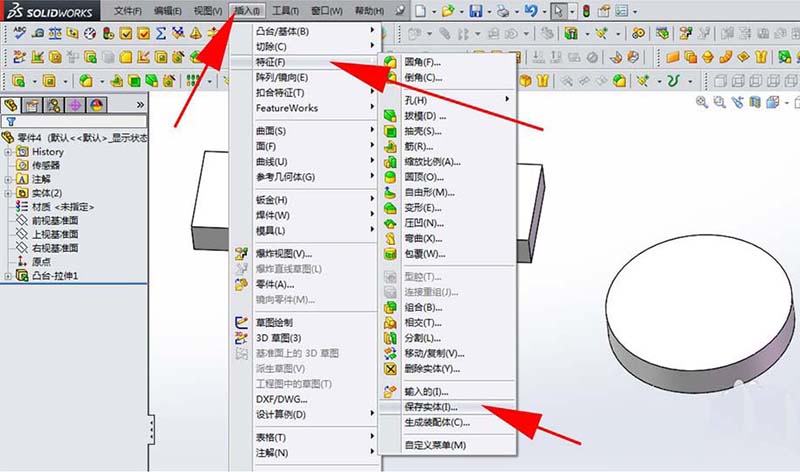

2、“插入”-“特征”-“保存实体”
3、定义零件名，选择自动指派名称，也可以自己修改

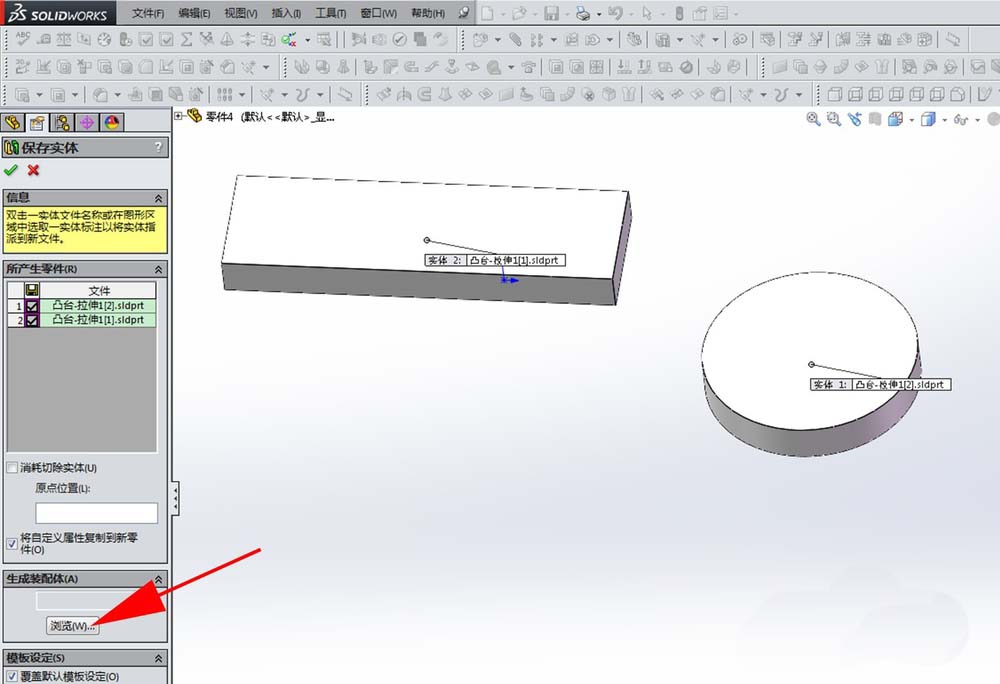

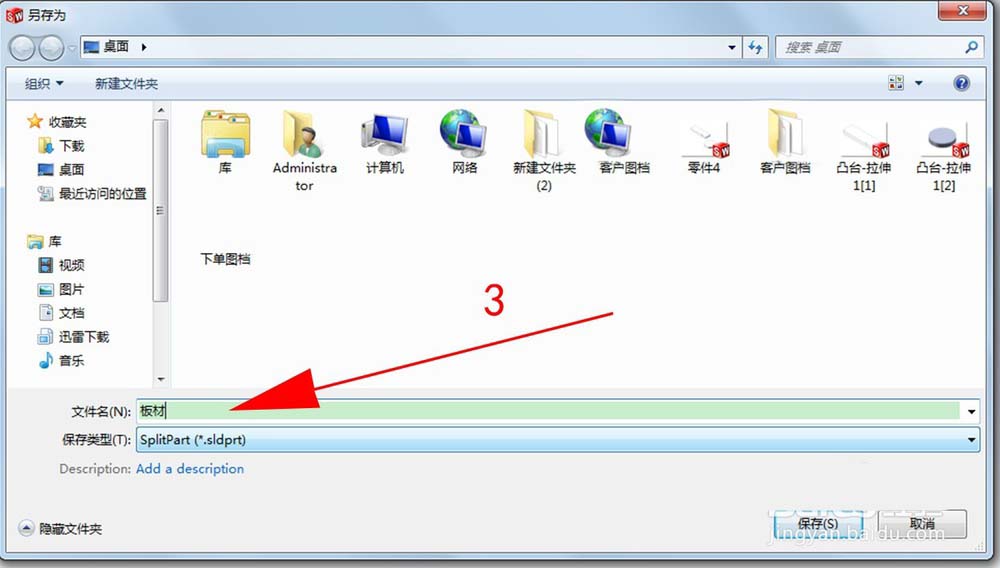

4、自己修改时，文件下面的零件列表，在对应点击要指派的名称，会自动出来，零件保存信息修改，直接输入零件名，

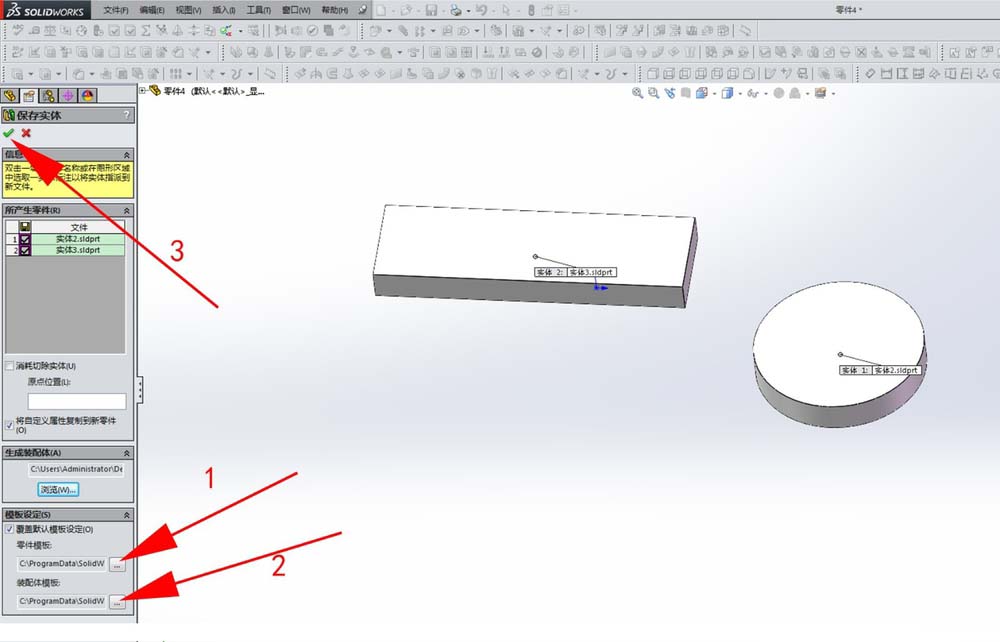

5、定义生成的装配体的保存位置和名称及模版

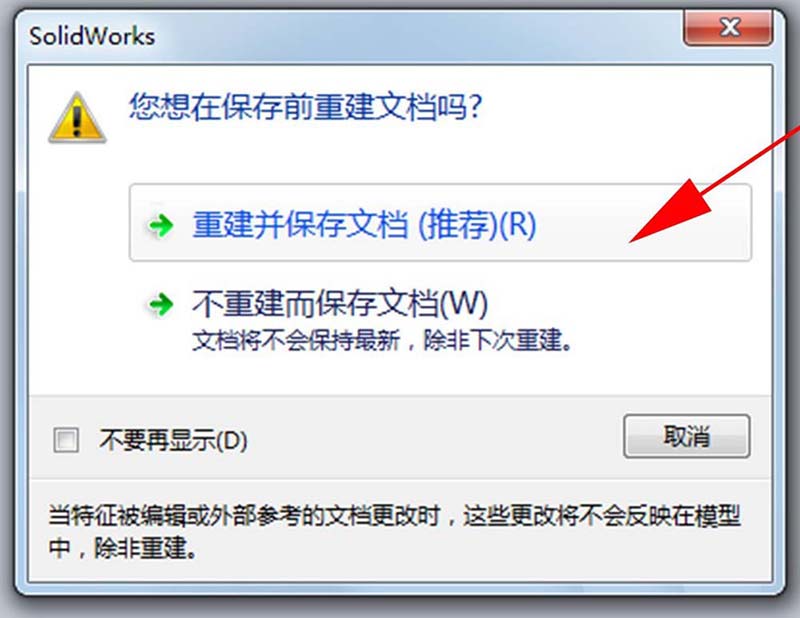

6、重建并保存文档

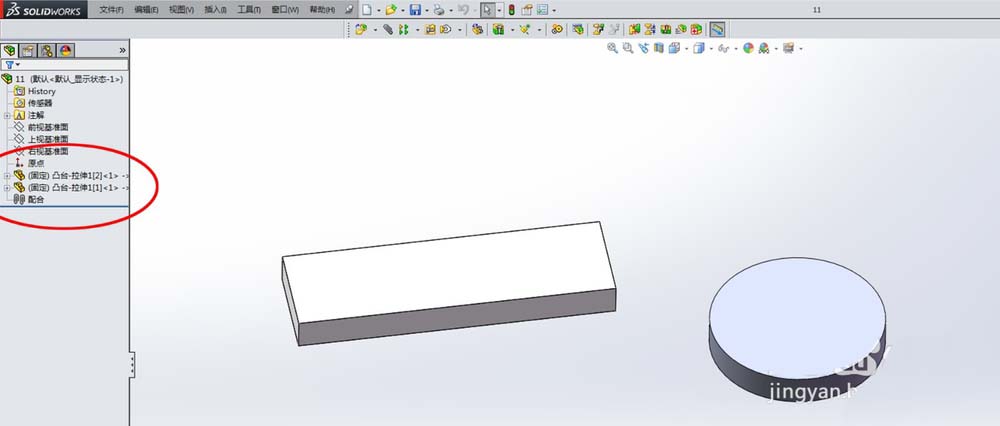

7、转换完成
在做机械等工程设计中，有时为了节省时间，需要把多实体的“零件”，直接转换为装配体，不再另外装配，这样能大大简化设计的操作时间，复杂程度。上面就是将多实体文件直接转换为装配体的方式，需要的朋友可以学习一下。
