Pro/E是一款强大的工业设计软件，一般用于设备零部件的三维或者二维产品设计。今天在这里简单的介绍一下Pro/E的旋转功能，以画苹果为例作为讲解。

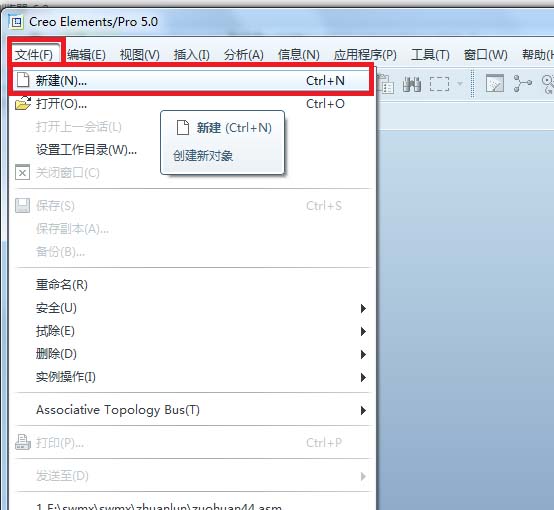

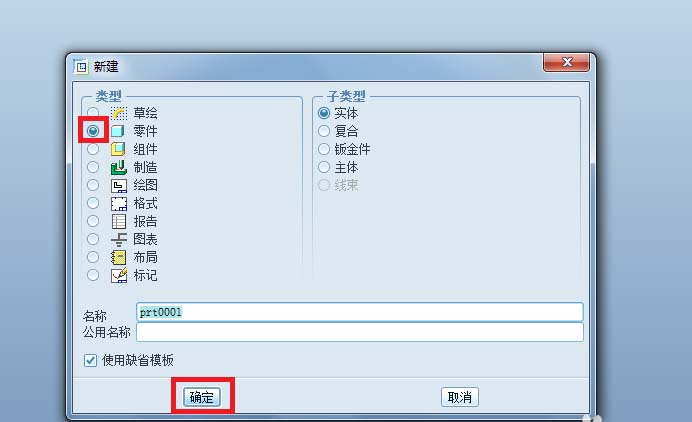

1、打开Pro/E，新建——零件——确定

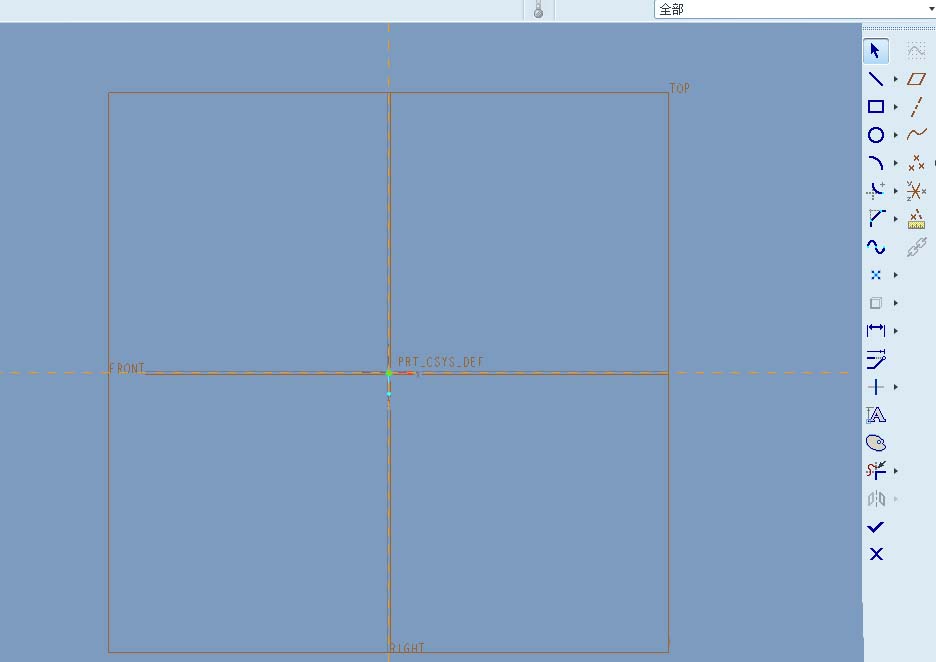

2、选择某一平面作为草绘，选择某一平面作为草绘视图方向，进入草绘平面

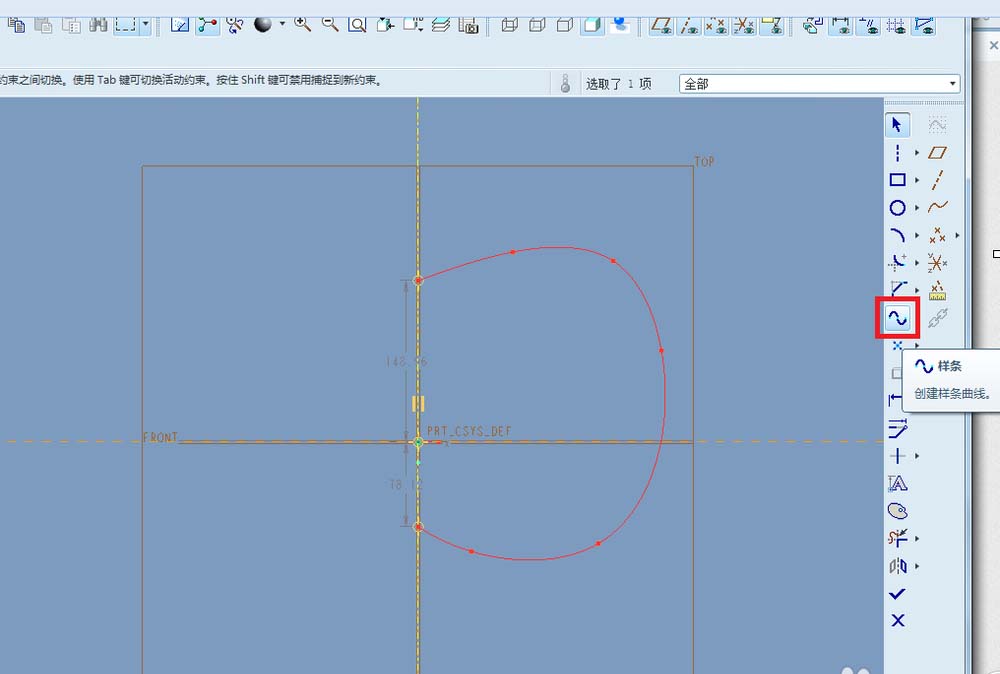

3、用右边的绘图命令，样条曲线，绘制如下图片

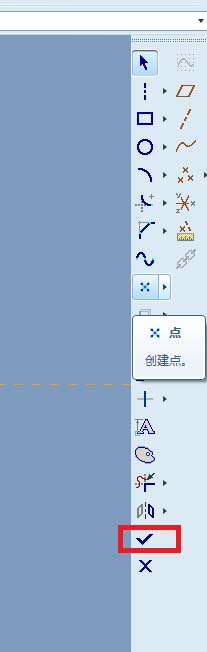

4、确定后，结束草绘平面

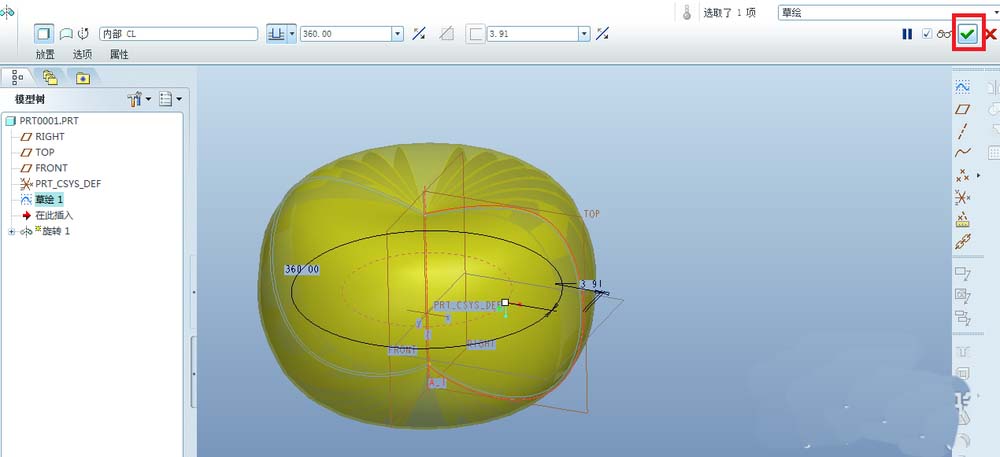

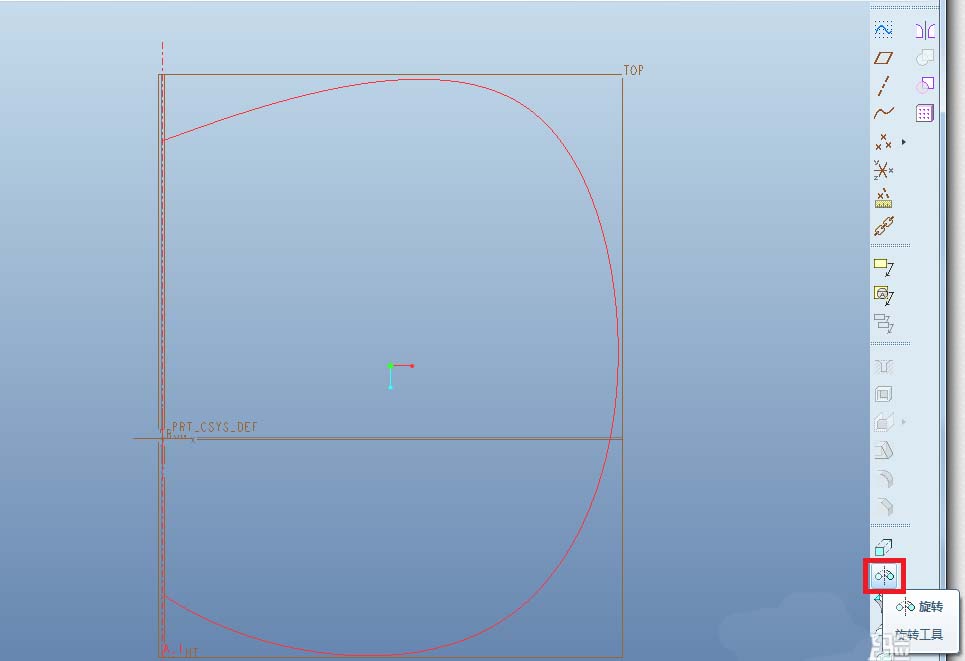

5、选择旋转命令，旋转轴，自动生成实体

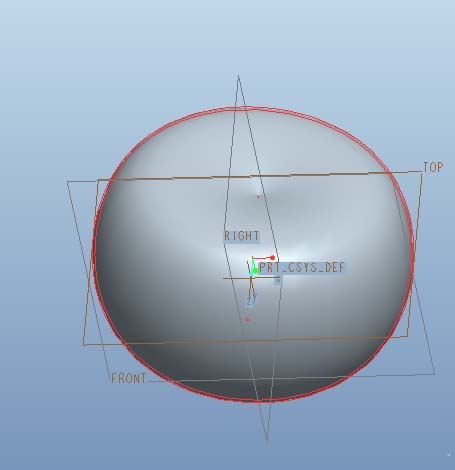

6、确定后，苹果的基本形状画好了

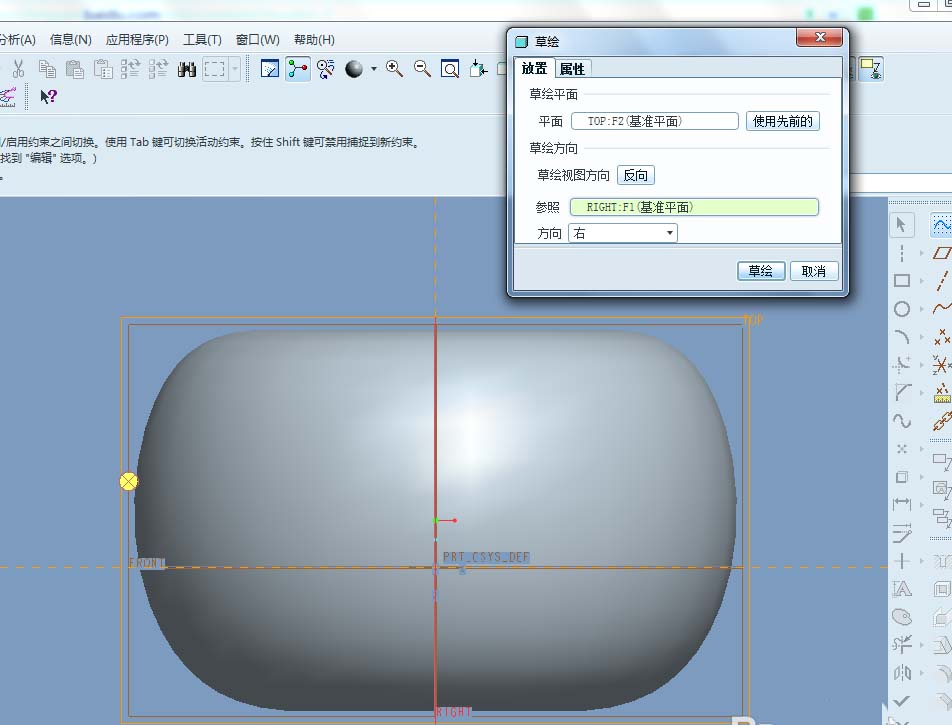

7、接下来画苹果的枝，选择TOP作为草绘平面，再次进入草绘平面
8、用样条曲线画如下图像

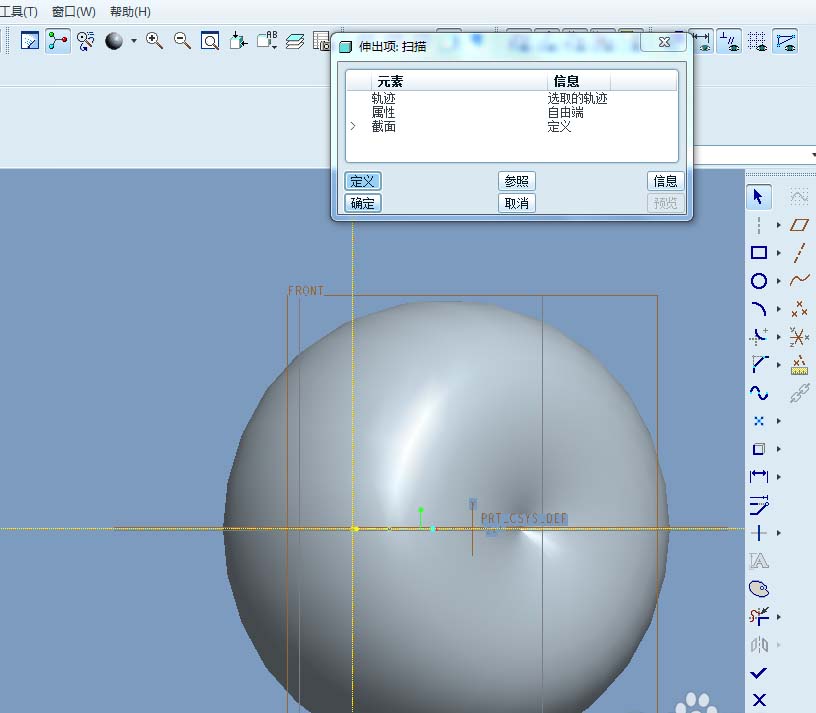

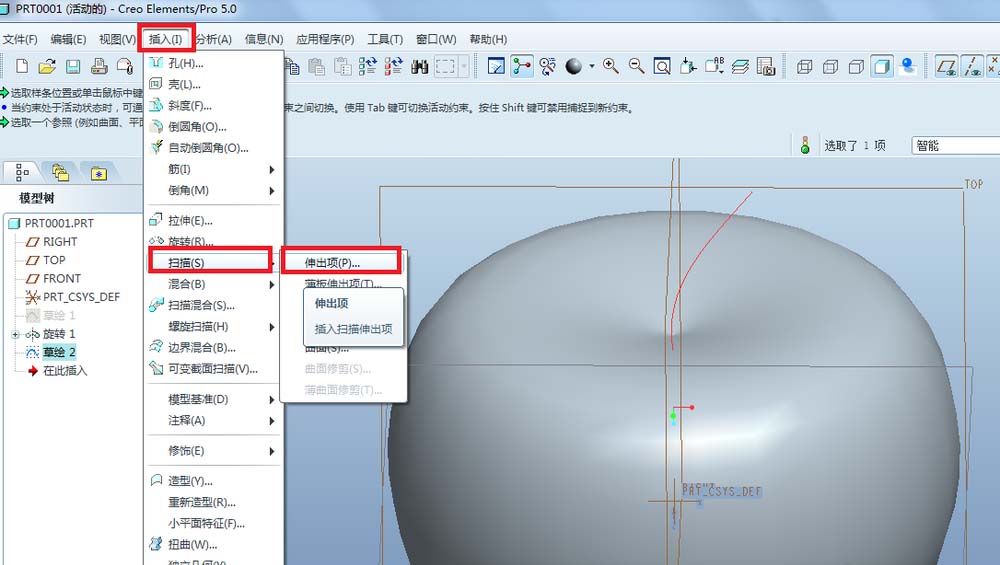

9、在插入——扫描——伸出项

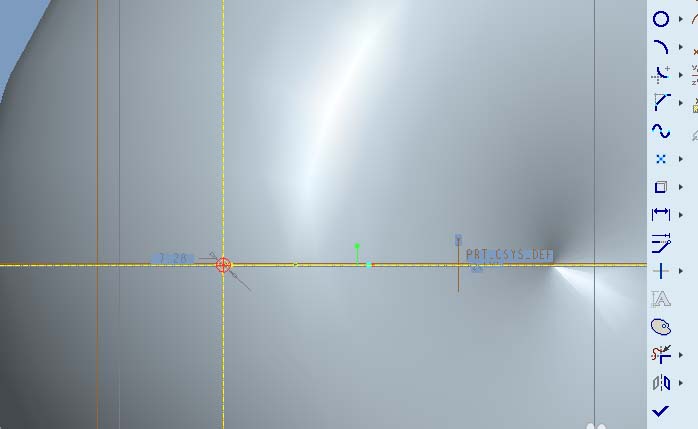

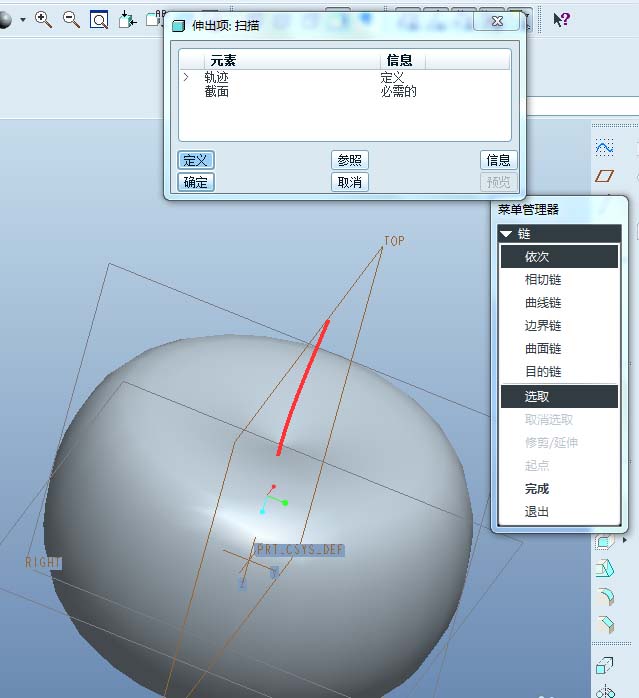

10、选取草绘曲线

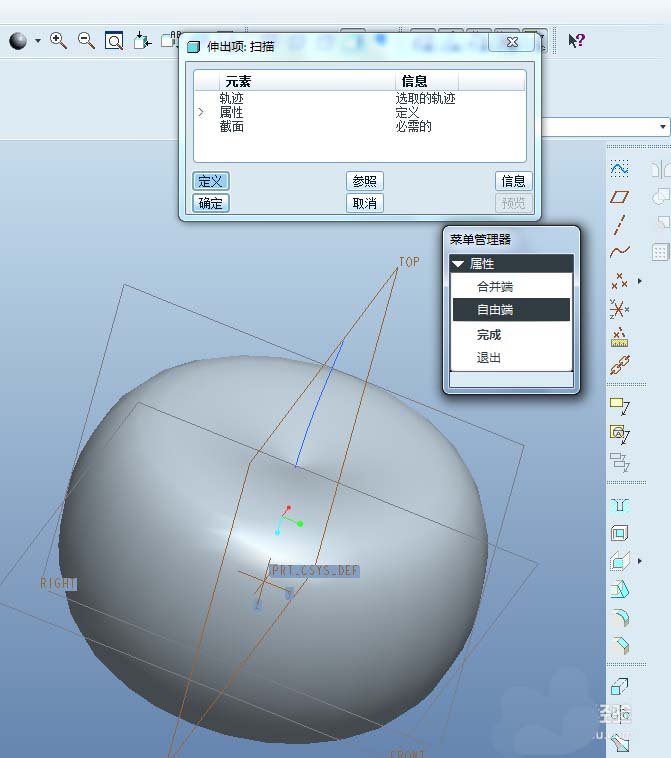

11、完成，再点一次完成，进入草绘界面
12、画如下图形
13、确定，预览

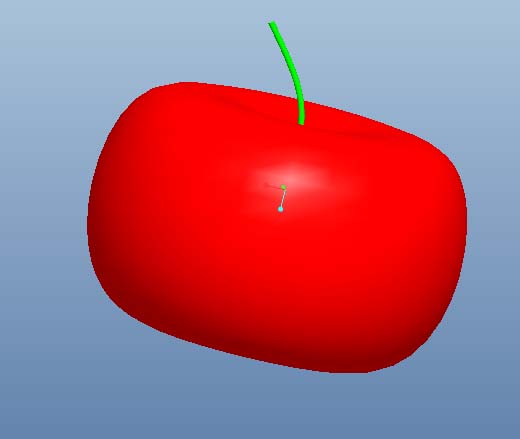

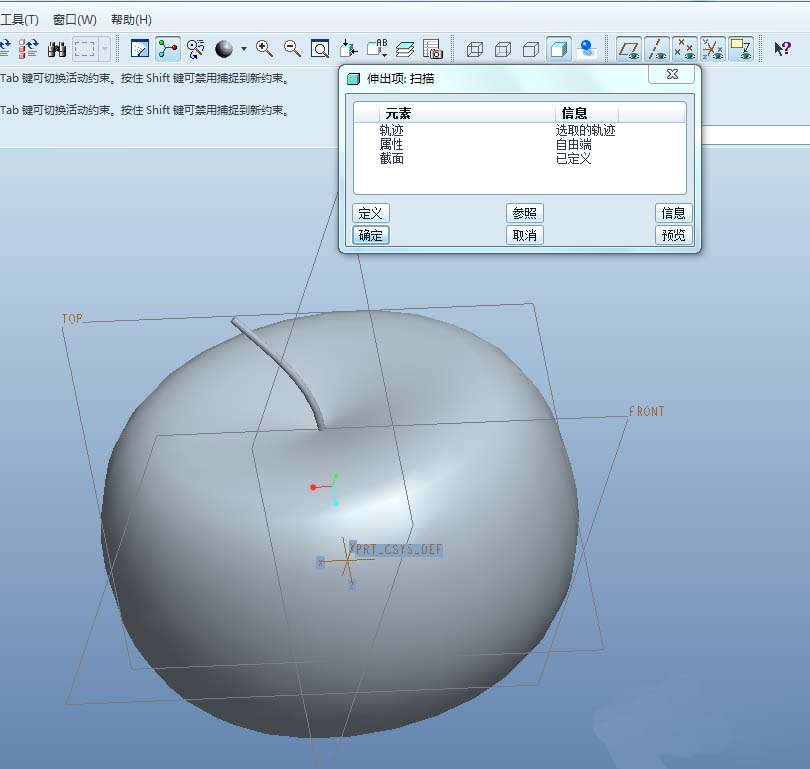

14、点伸出项界面上 的确定。最后给苹果上色。苹果画好了
