在SolidWorks 2013中可以将绘制好的三维模型通过投影变换的方式转换为二维的工程图，但怎么在图纸中布置三视图呢，请继续向下看。

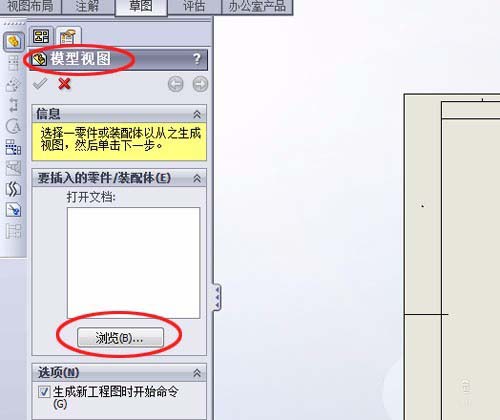

1、打开SolidWorks 2013软件，单击菜单中“文件”—>“新建”，在弹出的对话框中单击“工程图”按钮，然后在弹出画面左边的“模型视图”属性管理框中单击“浏览”按钮，如下图

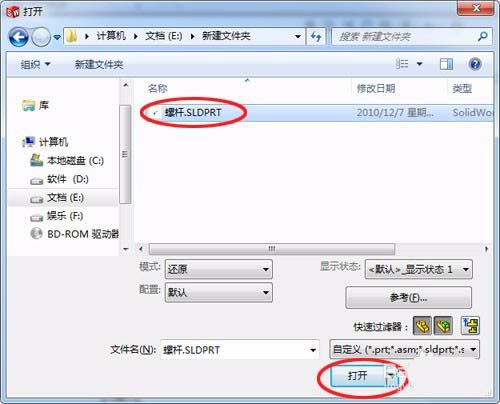

2、在弹出的文件“打开”窗口中选择以画好的零件模型图，如下图

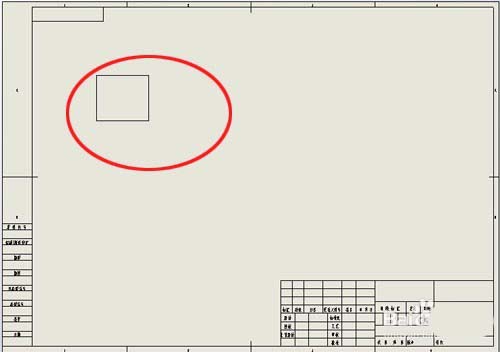

3、如下图在方框位置放置零件主视图，单击鼠标左键进行放置

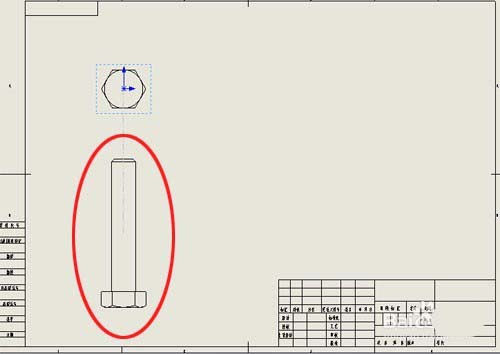

4、如下图将鼠标移动到主视图下方，单击鼠标左键放置零件俯视图

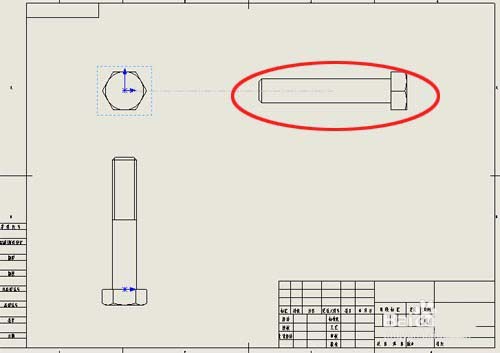

5、如下图将鼠标移动到主视图右侧，单击鼠标左键放置零件左视图

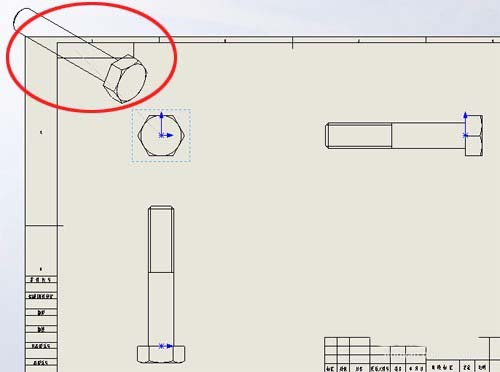

6、如下图将鼠标移动到主视图左上角，单击鼠标左键放置零件立体三维示意图

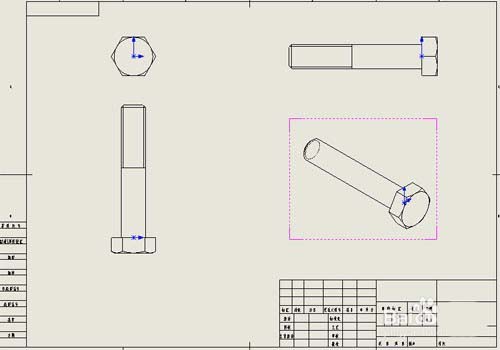

7、点击主视图左上角的零件立体三维示意图，拉动它到下图示意位置，然后进行对齐（可参看本人的对齐视图经验）
8、至此，图纸中三视图布置完成，如果想要继续学习请参看碧城的其他经验。
