catia怎么绘制螺旋管模型?

catia在曲线处理上有着不俗的表现！

catia v5r20 破解安装版 v2013.04.25 32位

• 类型：3D制作类
• 大小：1.84GB
• 语言：简体中文
• 时间：2016-06-27

查看详情

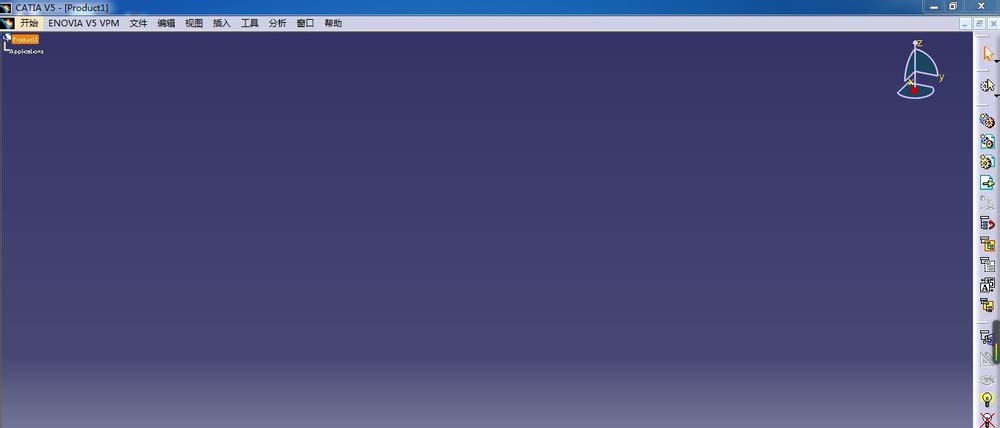

1、打开CATIA界面如图！

2、点击左上角“开始-形状-创城市外新设计”,新建一个点。

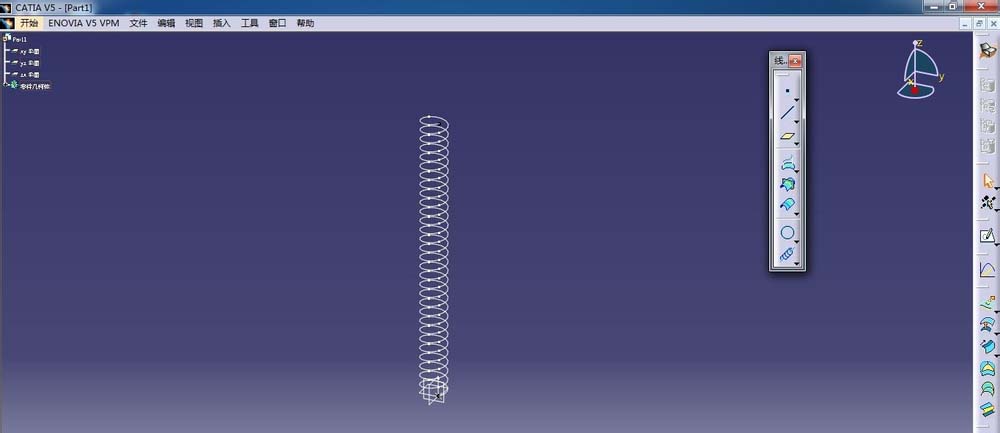

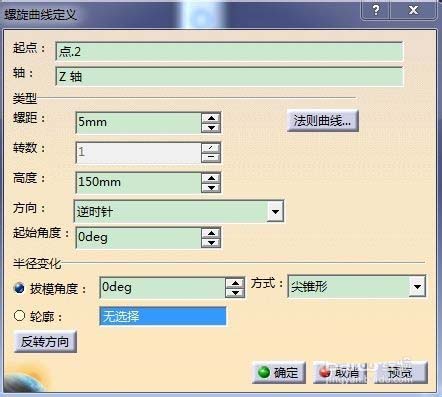

3、点击上方“插入-线框-螺旋线”，点就选择刚刚新建的那个，轴选择z轴，点击完成。

4、新建平面，选择曲线的法线，点选择新建的那个！

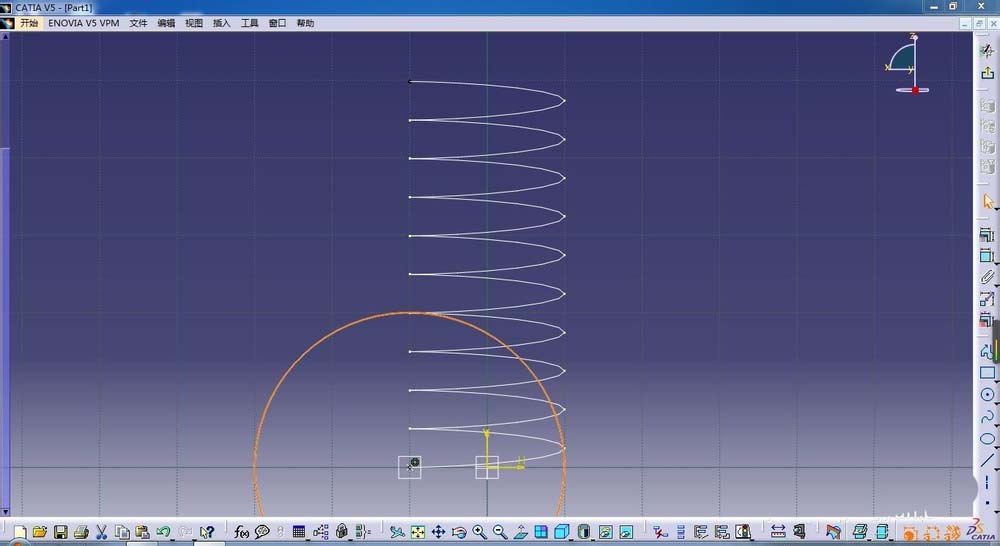

5、在新建的平面上新建草图，在起点画个圆，约束。

6、点击图标退出草绘界面。

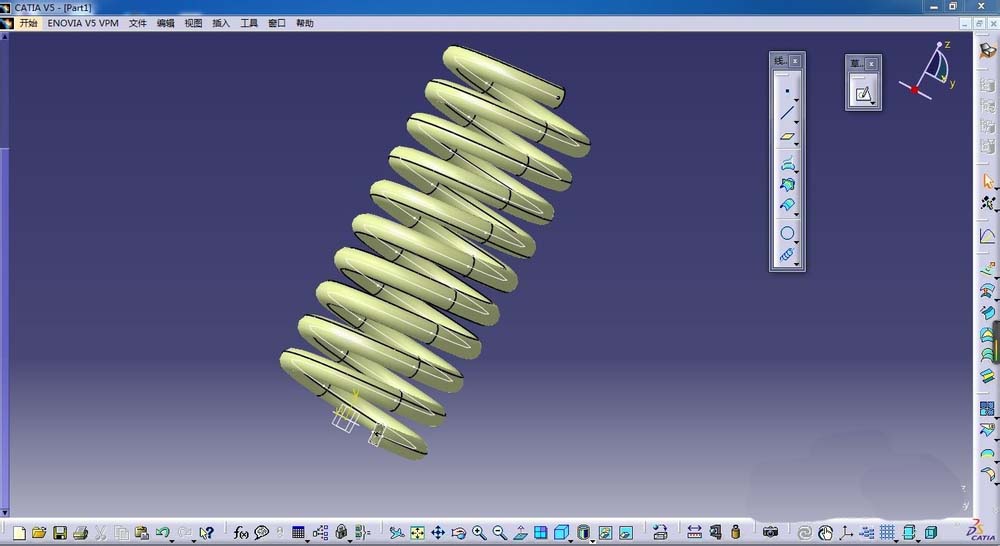

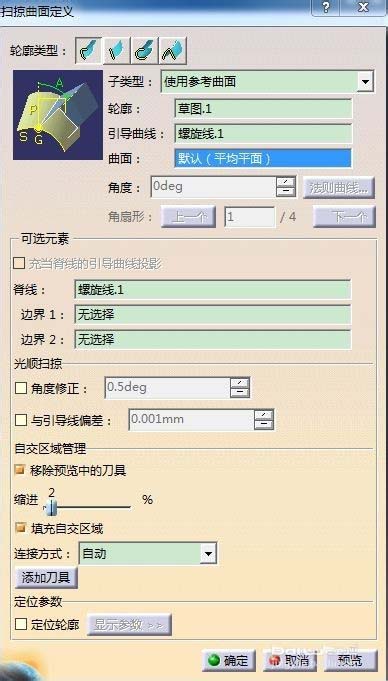

7、点击上面”插入-曲面-扫掠“，轮廓选择圆，引导线选择螺旋线确定。
