solidworks怎么绘制五角星？solidworks五角星制作教程

今天为大家分享一篇solidworks怎么绘制五角星的教程

solidworks五角星制作教程

首先，双击或者邮件打开我们的solidworks软件，这里以2015版本为例，其他的版本都能使用该教程。然后我们新建一个零件，点击确定。

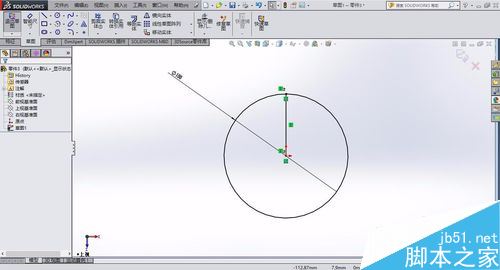

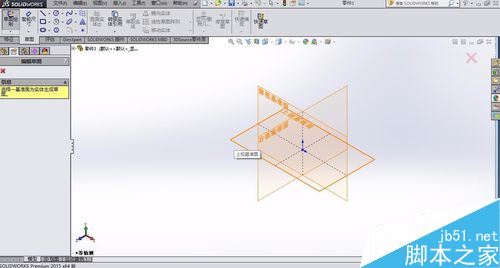

点击绘制草图图标，选择上视基准面为草图平面。选择圆命令工具，绘制一个整圆，直径为100，然后绘制一条圆心到象限点的直线，如下图所示。

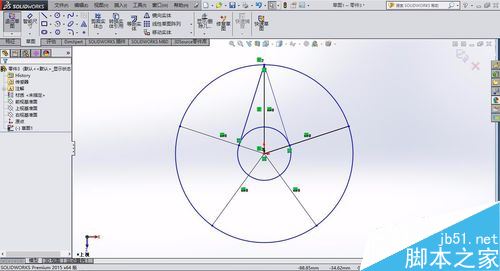

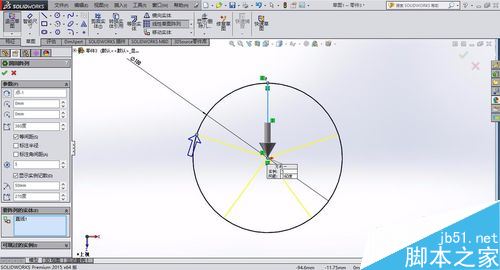

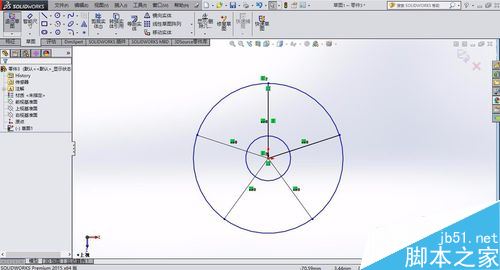

选择圆周阵列的命令，将图中的直线作为阵列的选项，然后在选项框中选择阵列数为5，如下图所示，然后点击确定。再次绘制一个圆形，直径大小为30

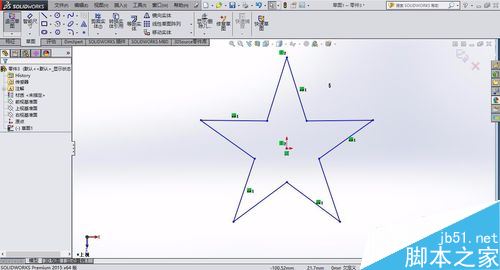

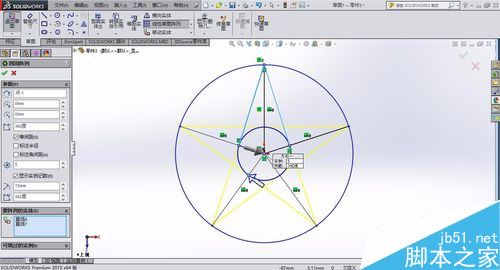

接着我们利用直线的命令将下图所示的方法，绘制出来，然后也在次利用圆周阵列的命令将其他阵列出来，同时也利用剪裁实体的命令将多余的线条删除，成为五角星的形状，完成后就可以退出草图了。

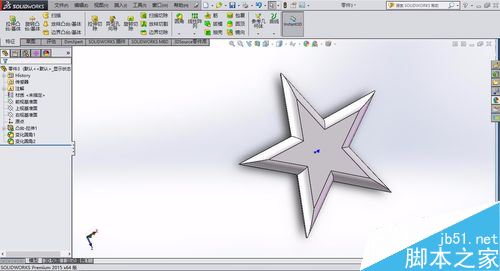

然后我们选中草图1，即刚才我们所绘制的五星草图，然后点击拉伸凸台命令，将五角星拉伸，深度设为10，点击打勾完成五角星的拉伸创建。

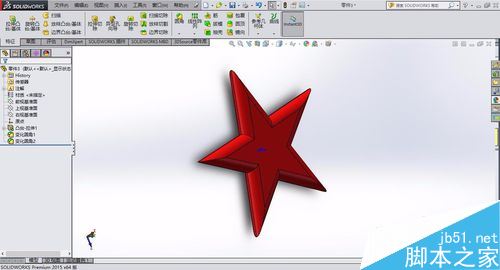

点击圆角命令，圆角半径设为5，将五角星的周围边边选择，点击确定，再修改一下外观，如下图所示。如果使用UG绘制，效果图将更加好看，具体可看我的经验。
