solidworks是工程技术行业常用的三维软件之一，本文主要介绍下怎么利用扫描命令来画一些弯管，弯管是液压、发动机等专业常用的零件类型，用处还是很多的。
solidworks弯管绘制教程

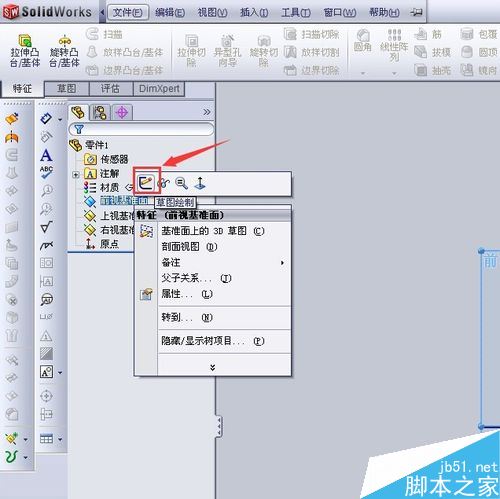

新建一个零件，在右侧选择一个基准面构建草图。

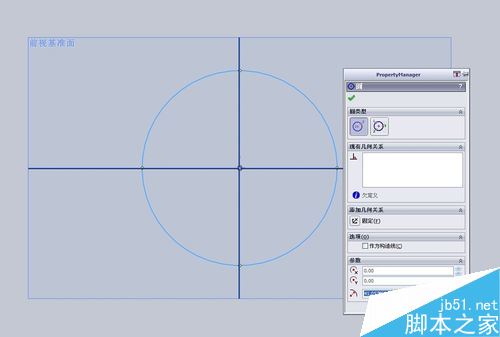

在草图中画管子的界面形状

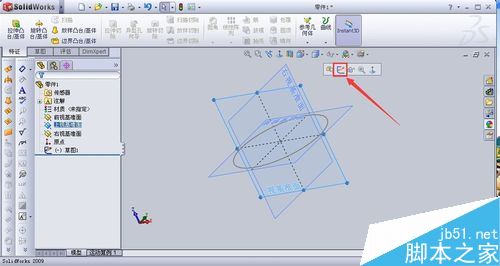

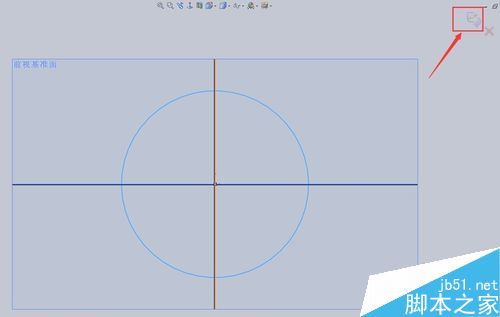

画好后完成草图绘制，点击右上角完成图标，如下图

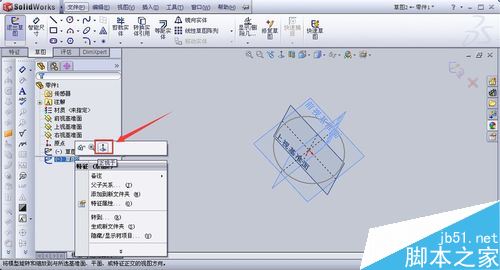

将所有基准面设置为可视

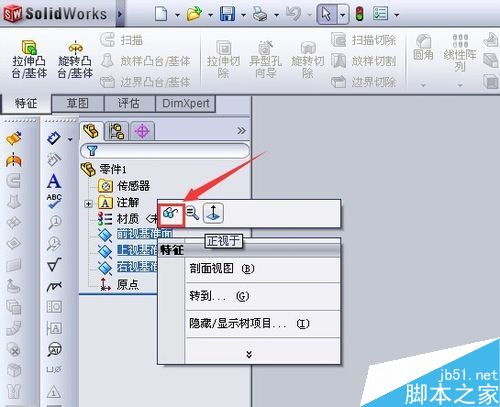

选择一个与刚刚绘制的草图平面垂直的基准面，绘制草图2，并正视于它

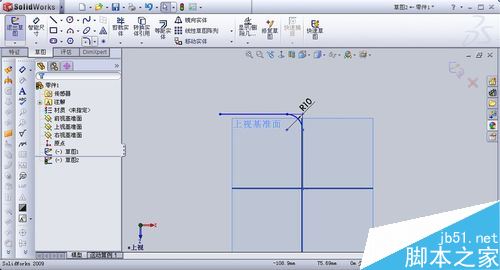

绘制管路走向，并完成草图

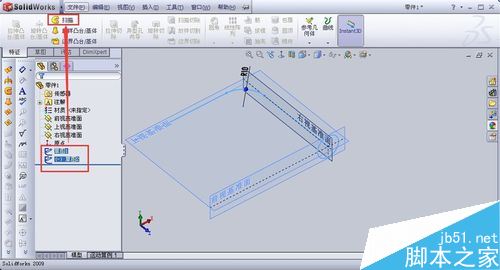

在左侧选择上两个草图，并点击扫描命令（如果扫描命令是灰的，请先切换到特征状态）

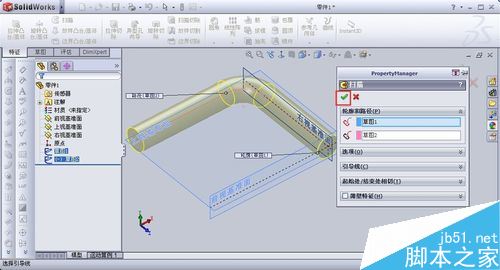

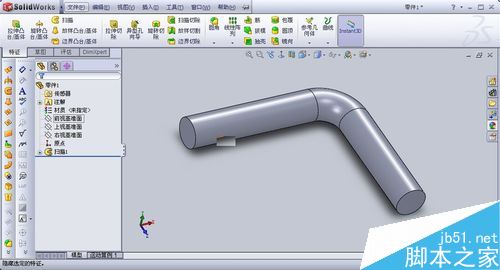

效果如下图，点击对勾就可以了
