手把手教你运用solidworks建立分析模型，运用workbench进行静力分析图文教程。

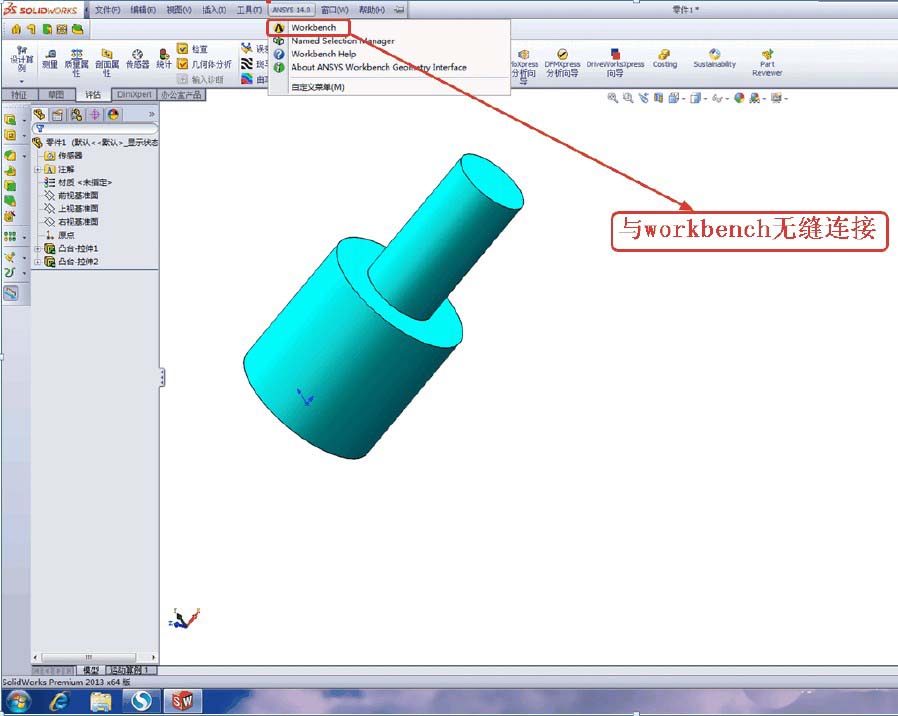

1、solidworks建好模型后，保存，然后点击上部的“workbench”按钮，如图

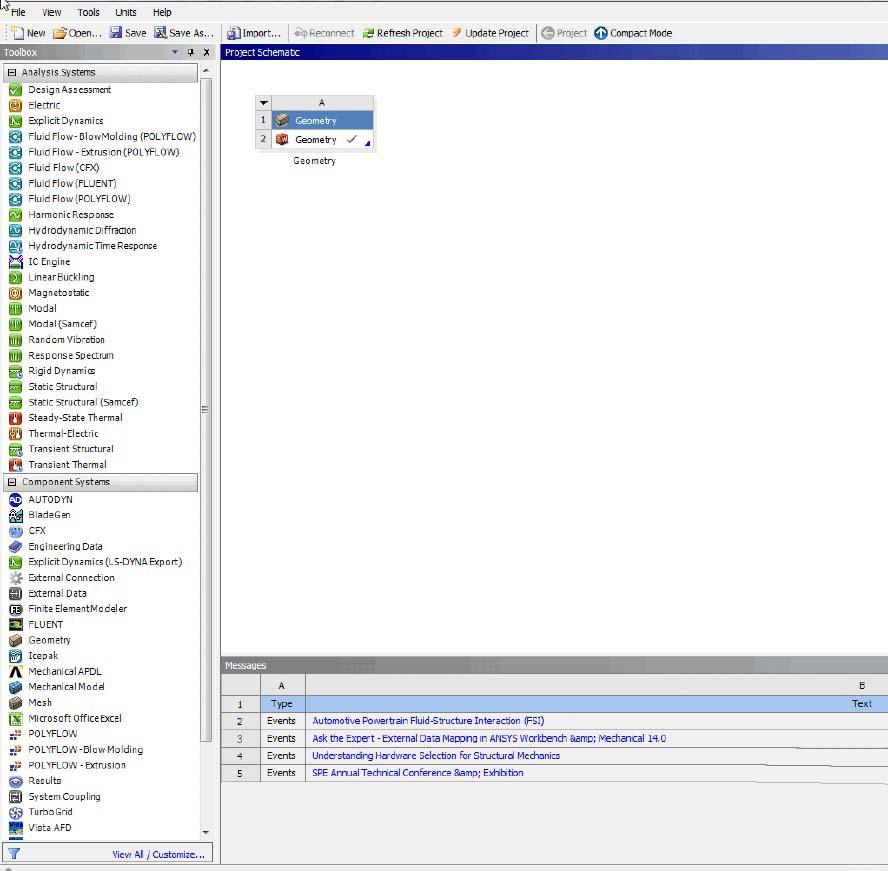

2、进入workbench界面，看见模型已经导入wrkbench中了，如图

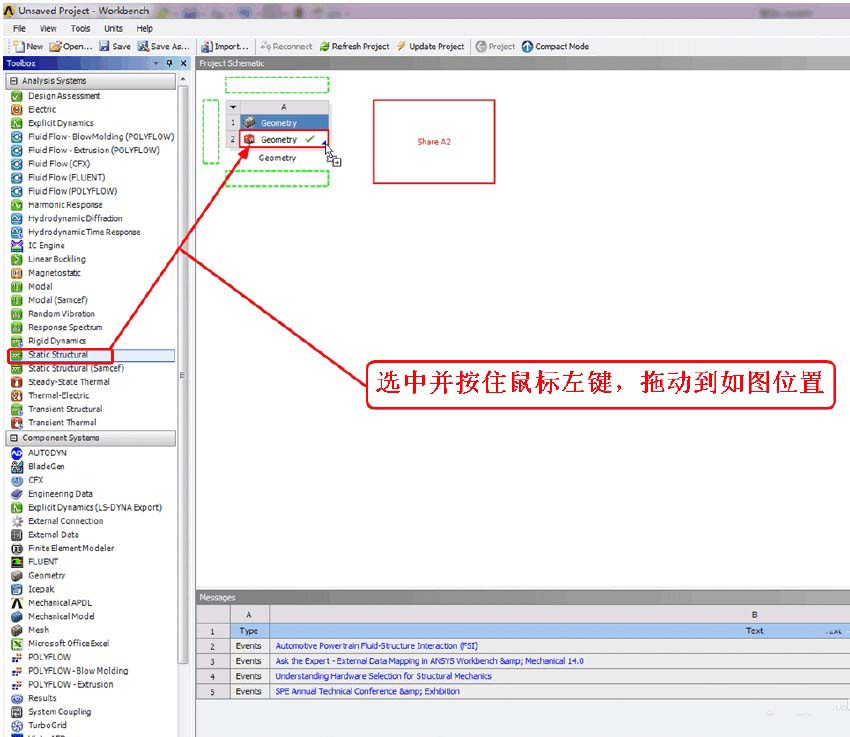

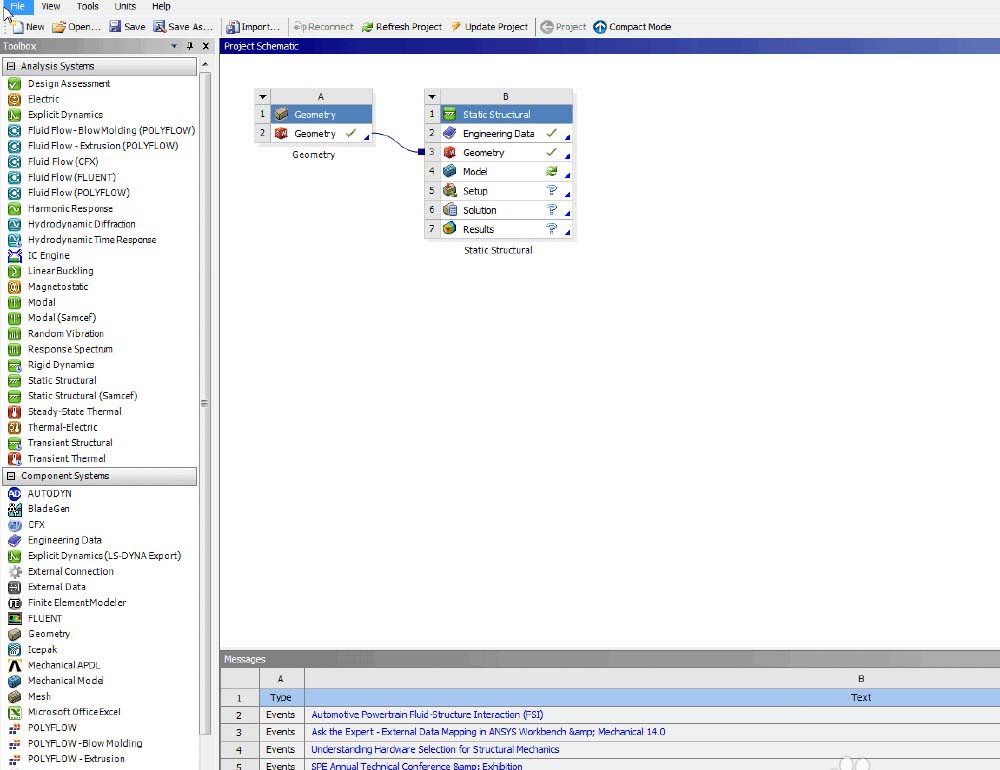

3、选择“static structure”模块，按住鼠标左键并拖动到如图位置，松开鼠标。

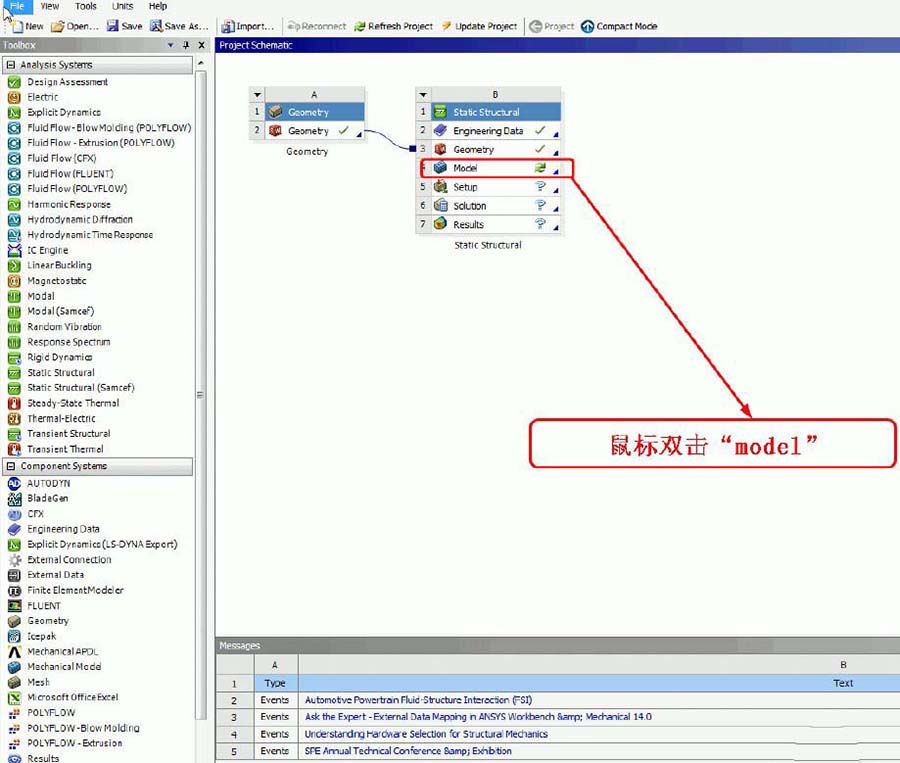

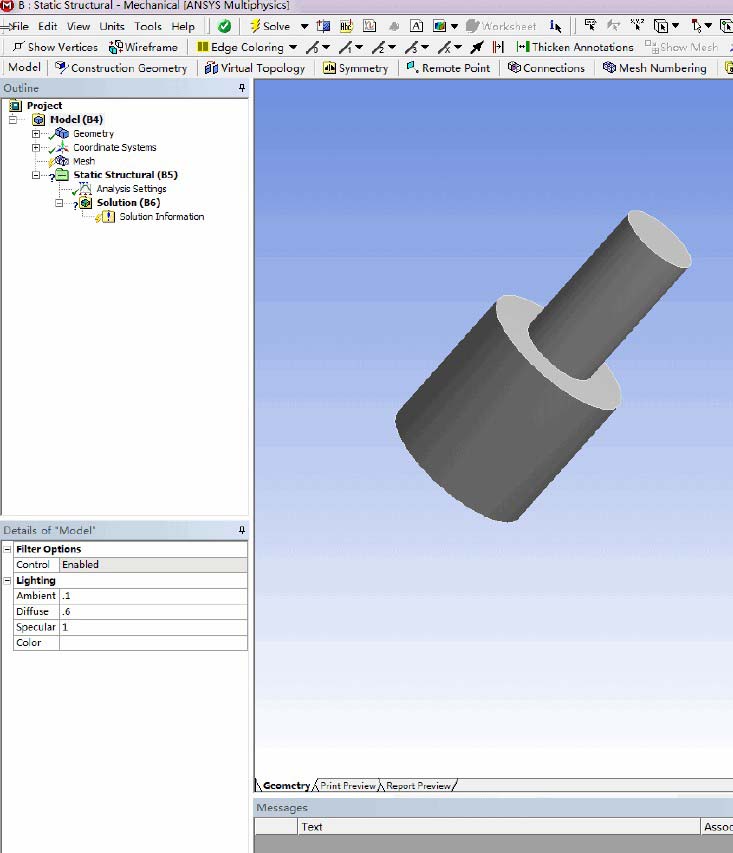

4、鼠标双击“model”，进入前处理模块

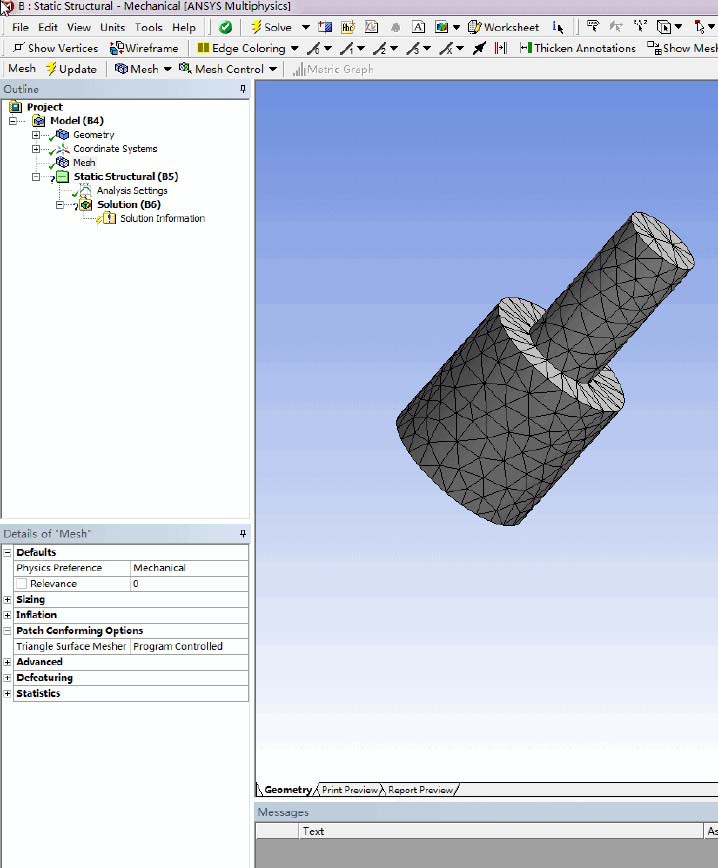

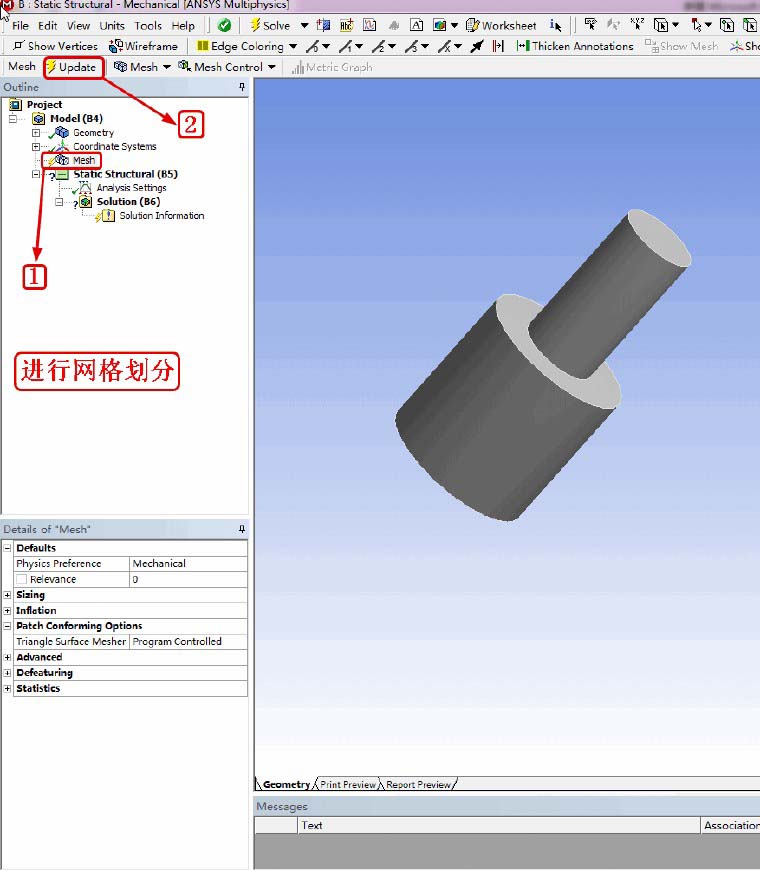

5、点击“mesh”，在点击“update”，此步目的是进行网格划分，划分完成后如图

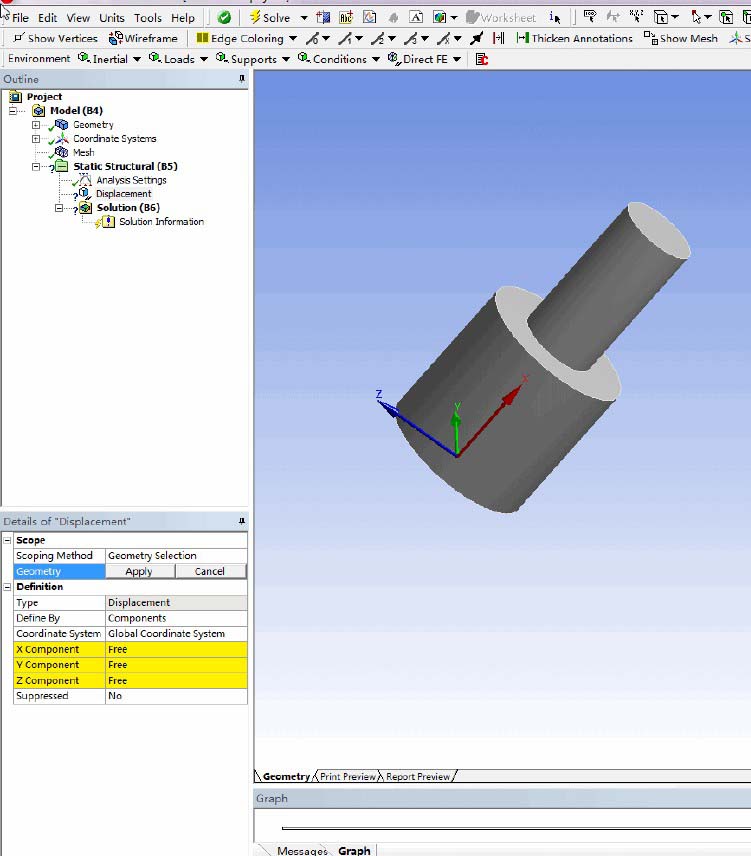

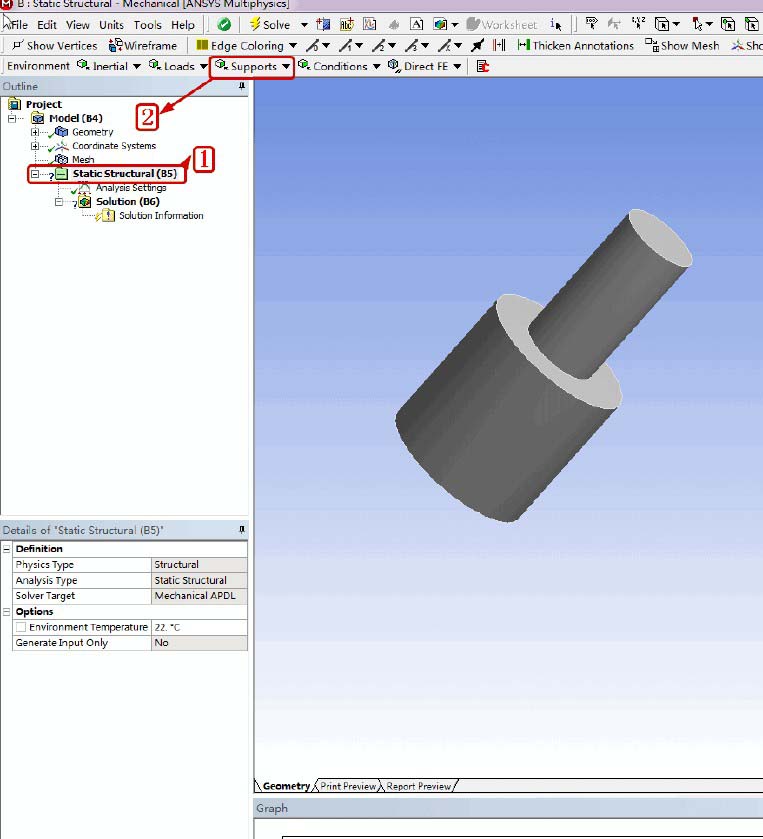

6、先点击选择“static structure”，然后在点击“supports”弹出下拉菜单，选择“displacement”出现如图所示：

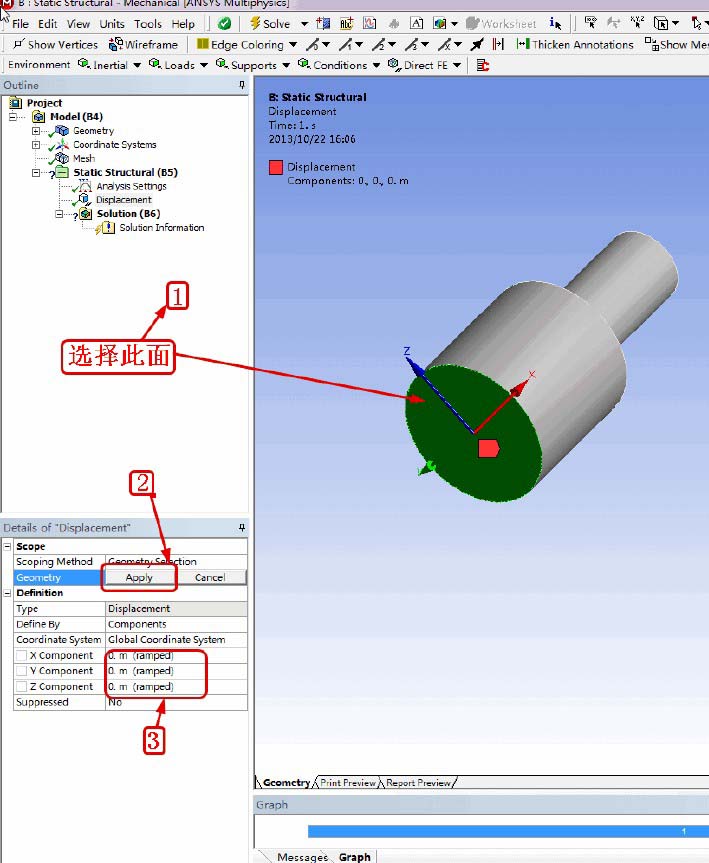

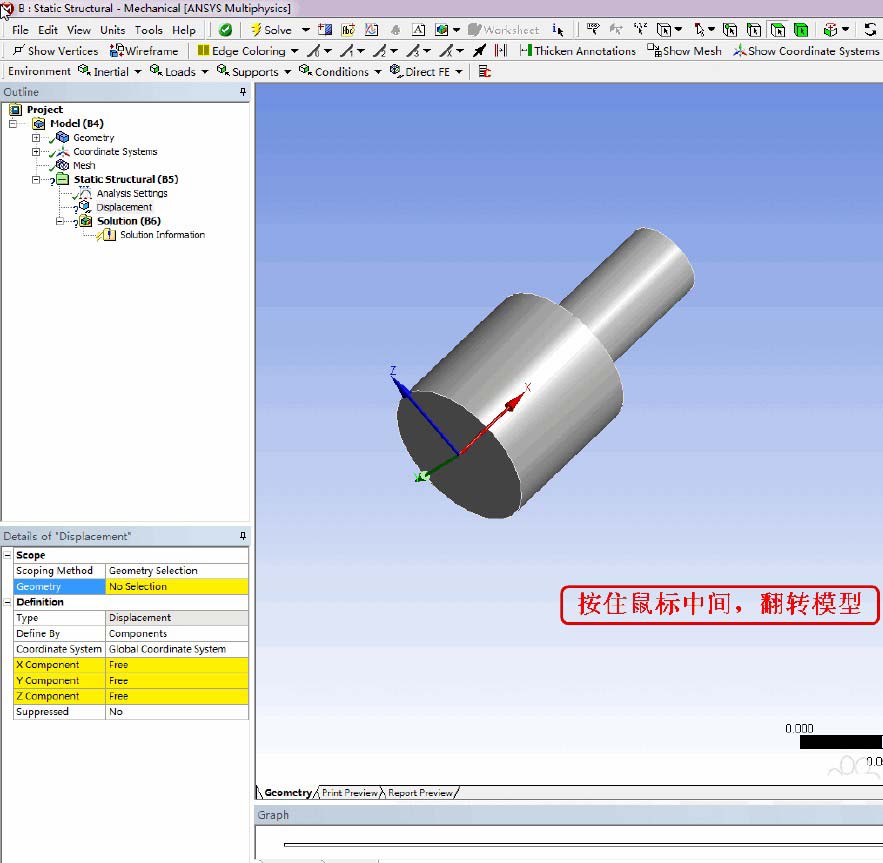

7、按住鼠标中键翻转模型，便于选择面。选择如图所示面，按“apply”，然后，将此面的三个方向位移设置为0

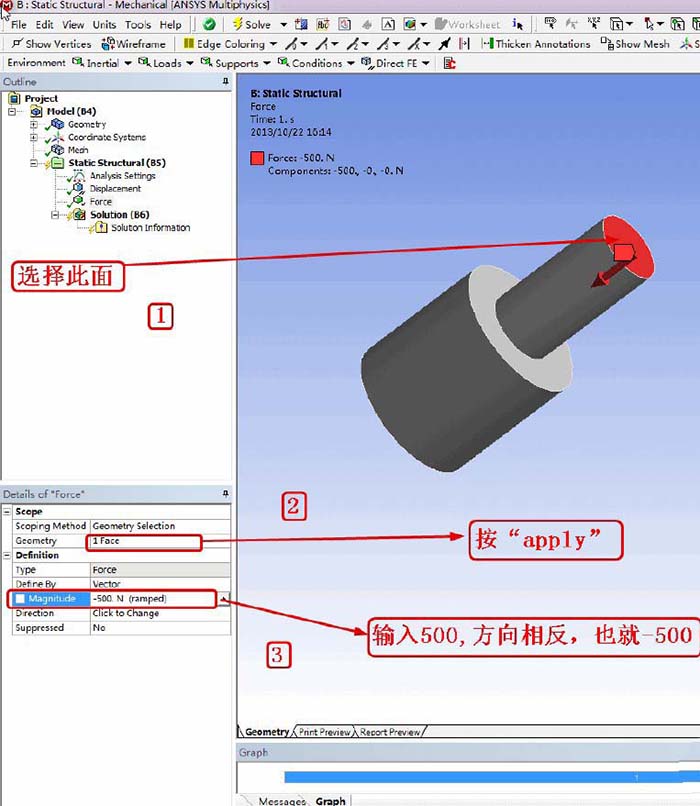

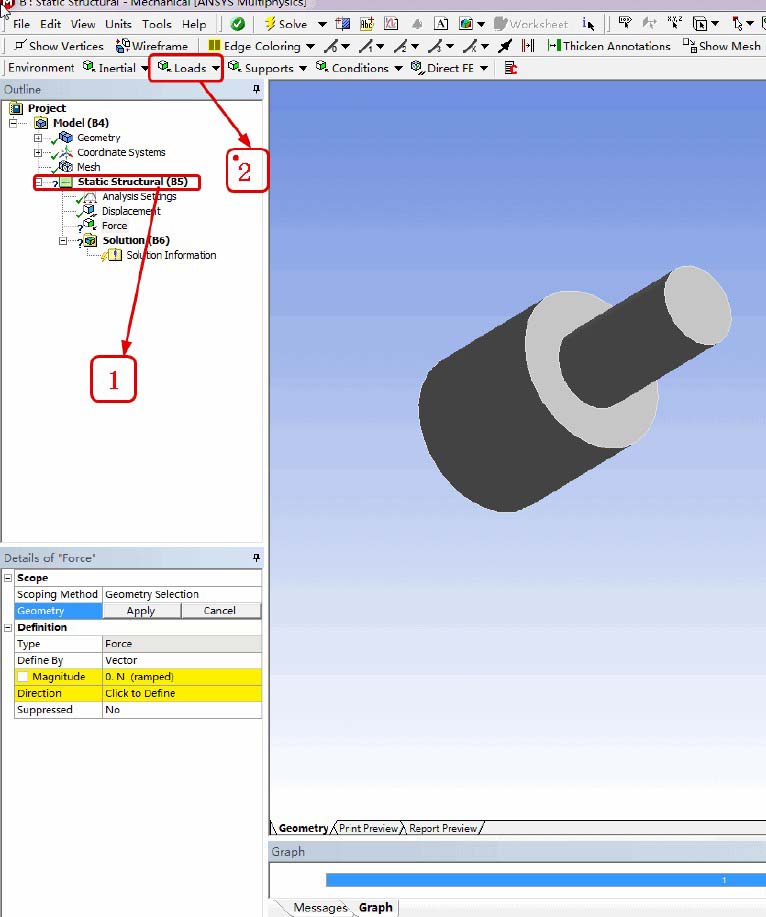

8、在点击“static structure”，然后在点击“loads”弹出下拉菜单，选择“force”出现如图所示：选择如图所示面，按“apply”，然后设置施加力为500，方向为负

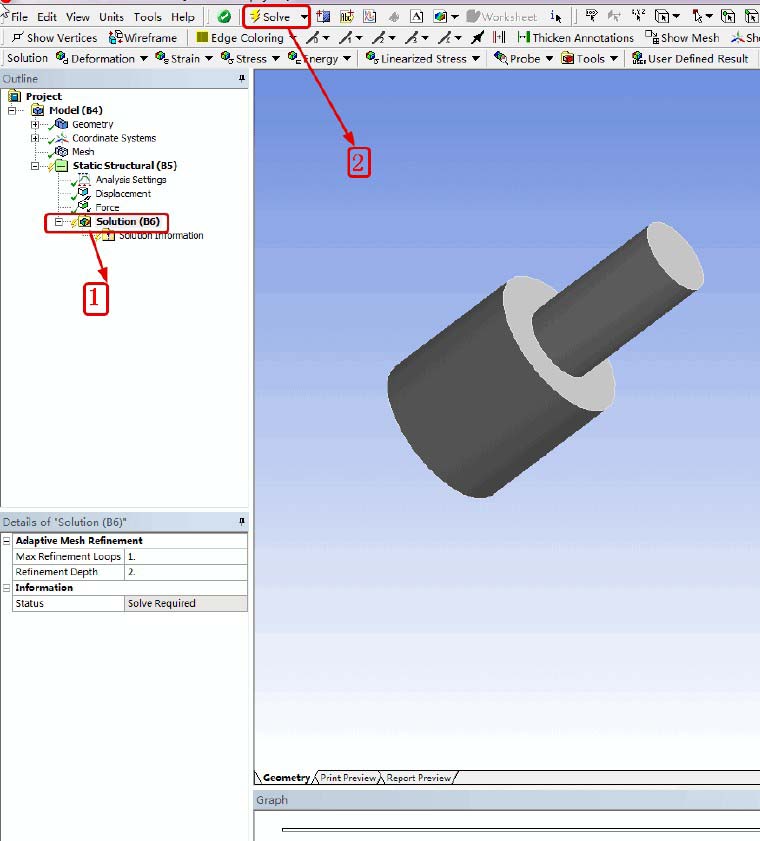

9、求解，选择“solution”,“solve”

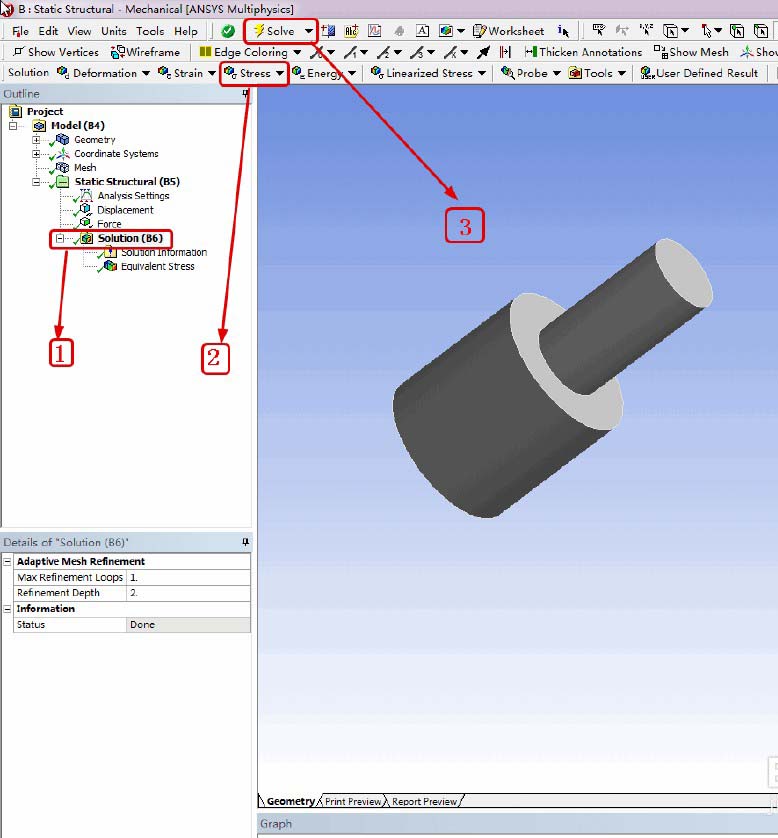

10、求解完成，查看应力计变形，选择“solution”，点击“stress”插入“equivalent（von-Mises）”，在点击“solve”，如图

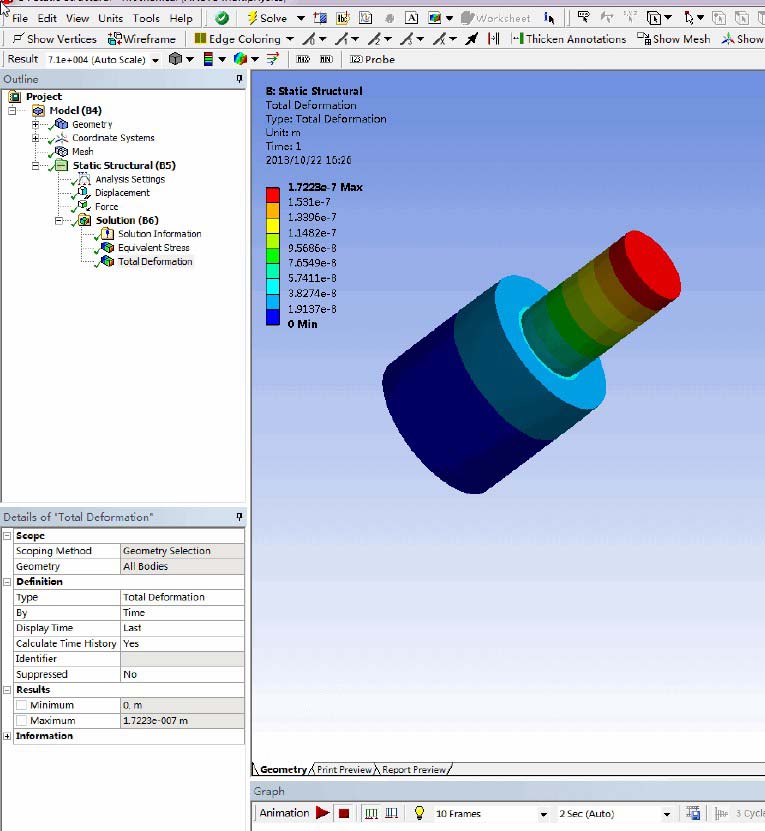

11、查看应变，选择“solution”，点击“”deformation”，选择“total”，在点击“solve”。此步目的为查看总变形
12、查看动画
