CATIA中草图绘制中存在连续轮廓的选项，它可以大大方便我们绘制草图，本篇经验为如何快速掌握连续轮廓的绘制。

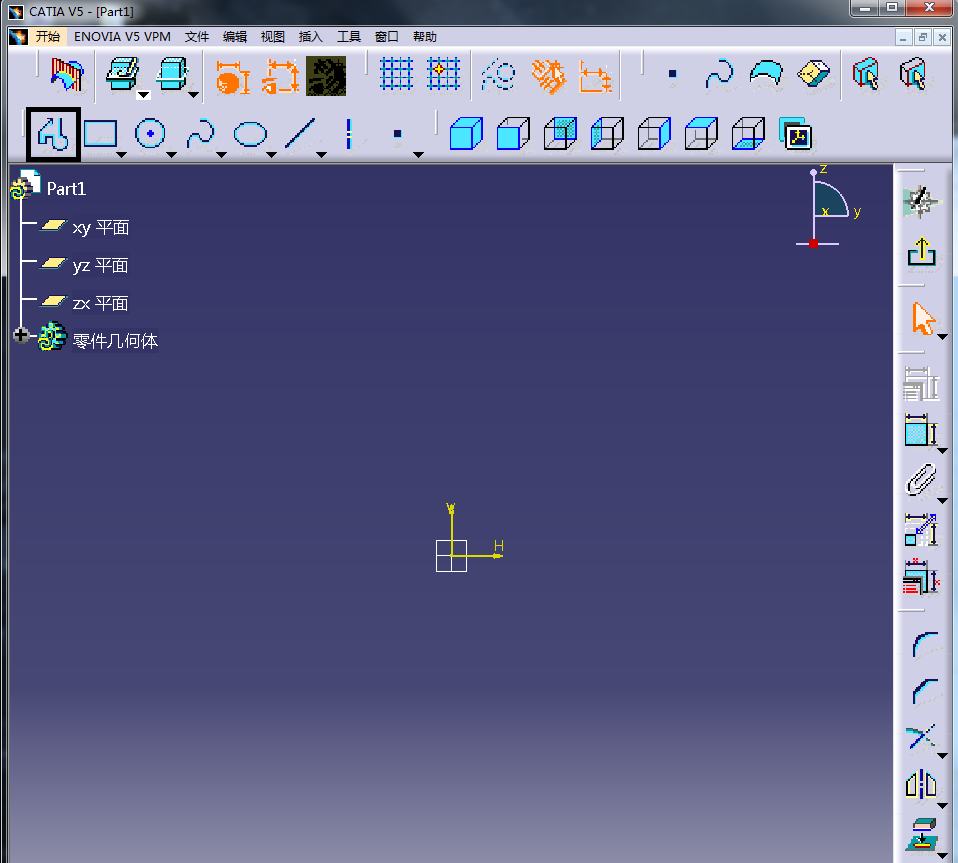

1、点击草绘按钮首先进入草绘环境，如图中红色方框选中按钮即为连续轮廓的按钮。

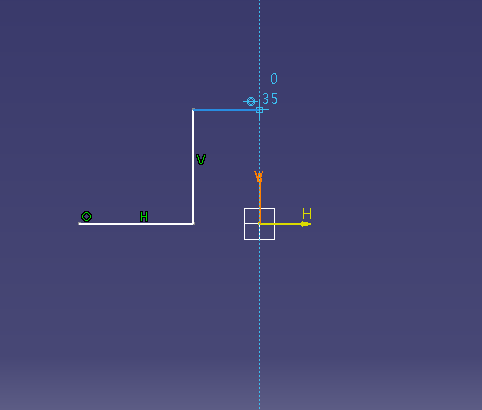

2、应用此工具可以绘制封闭或者非封闭草图轮廓。在平面点击鼠标左键，点击处即为定位点，点和点之间存在绘制的直线。

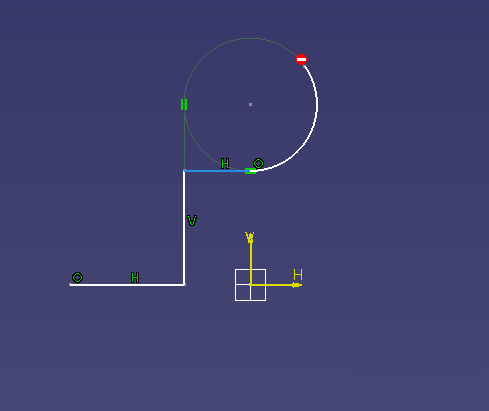

3、在线的末端如果按住左键不放，稍微移动鼠标，然后松开左键即可绘制与此直线相切的圆弧，随意拖动鼠标，选择合适的位置再点击左键即可完成此圆弧的绘制。

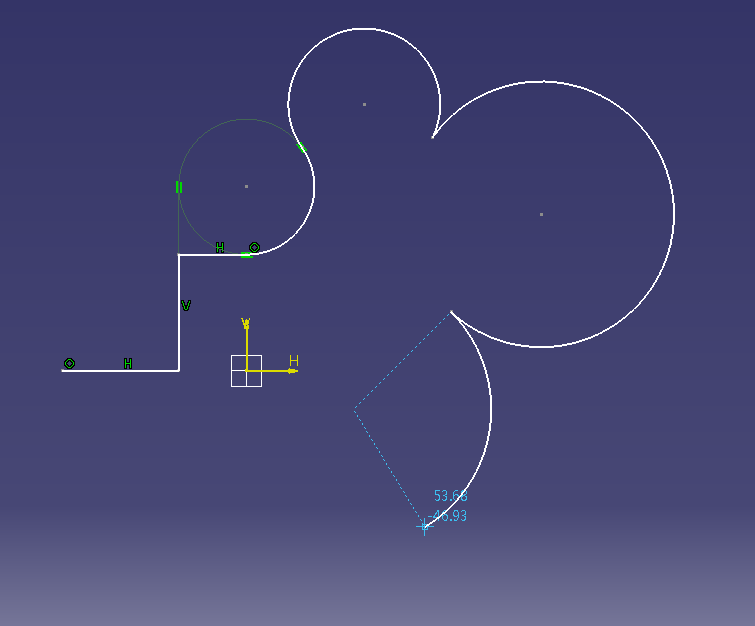

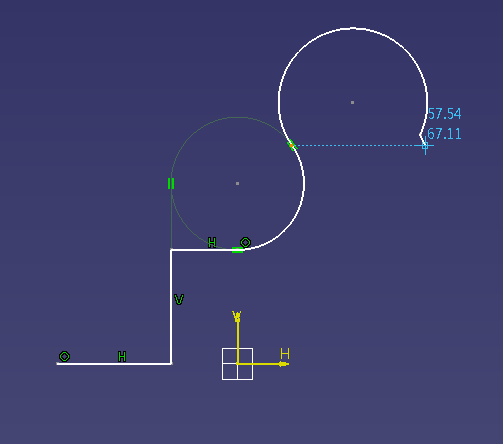

4、再在此圆弧末端按住鼠标左键不动，稍微移动鼠标，松开左键，绘制一个与此圆弧相切的圆弧。
5、直接采用鼠标绘制只能绘制相切圆弧，如果想绘制非切线圆弧，点击连续绘制的工具栏中非相切圆弧图标即可。
6、绘制两个非相切圆弧，另外两个图标分别为直线与相切圆弧绘制按钮，只是我们可以直接用鼠标调用这两个按钮，而不用选择。
7、将轮廓首末两个点通过直线或者曲线连接起来即为封闭轮廓，否则为不封闭轮廓。下图即为封闭轮廓。

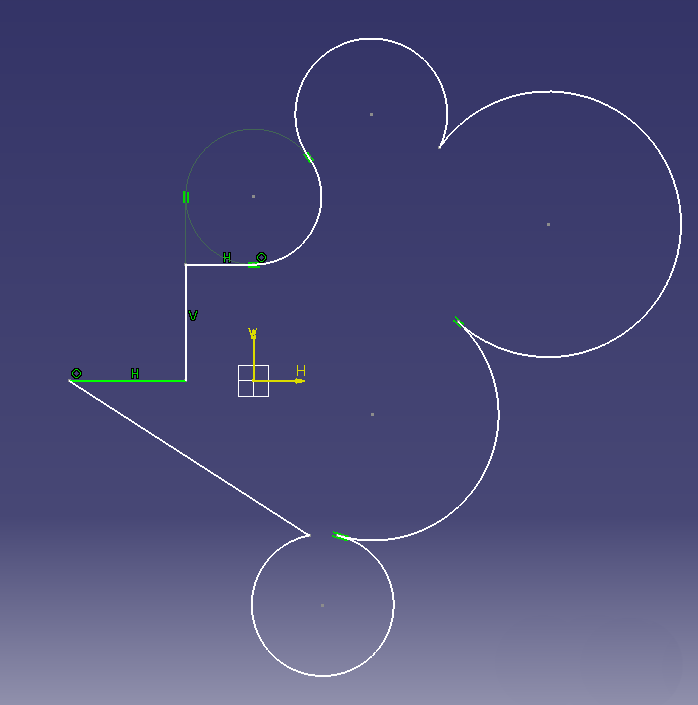

8、下图为非封闭轮廓。
