solidworks是大家常用的三维模型绘制软件，它功能强大，界面友好，深受大家喜爱。在solidworks中的圆柱表面画销孔是比较常见的操作，以往我们需要新建一个基准面——画草图——拉伸切除——形成销孔，现在我们用“异型孔”功能可以快速完成销孔绘制。

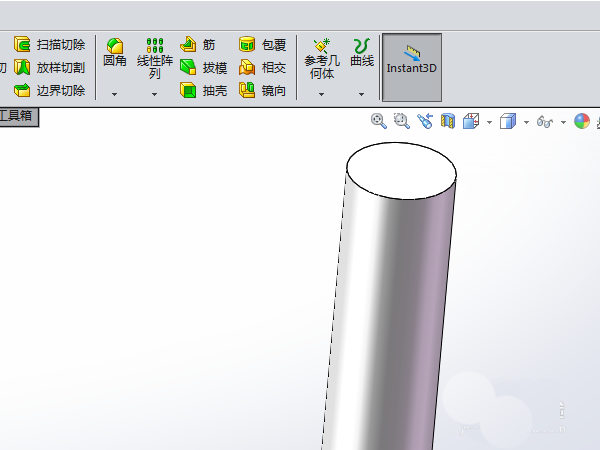

1、首先绘制一个圆柱体模型。

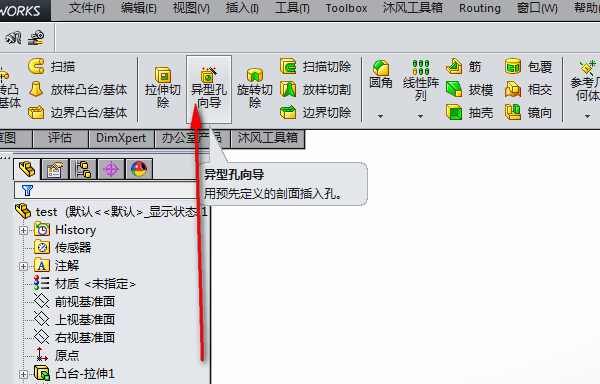

2、单击“异型孔向导”按钮。

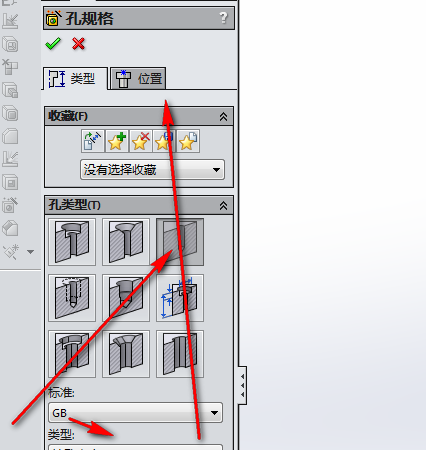

3、在弹出的选项卡中，选择孔的类型、大小等参数，然后点击“位置”。
4、跳到位置选项卡以后，在圆柱体的表面单击一下，鼠标放置在圆柱体表面移动时，可以看到孔的预览，单击左键就固定了孔的位置。

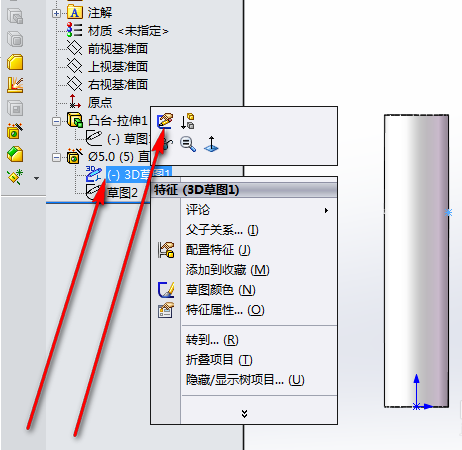

5、现在来给孔的位置进行约束。在模型树中，右键单击“3D草图1”，在弹出的菜单中单击“编辑草图”按钮。
6、给空的中心点设置2个约束：1：孔的中心线距圆柱上平面100mm；2：孔的中心点在前视图下与圆柱右边线重合。
7、点击确定以后，孔就完成了。在剖视图下，看到孔的效果如下。
