一般在塑料件或金属冲压件上，孔内物似落非落，只要用起子或其他工具轻轻敲该孔内物即可脱落，通孔即呈现出来；这个结构一般用在由用户安装使用的产品上：比如导线需要穿孔连接（某些通过式布线的灯具）；或者产品底部的出水孔，可以根据安装环境自行选定出水位置。

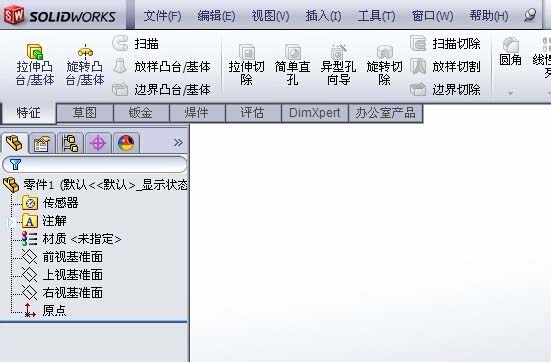

1、打开solidworks2012，创建一个零件

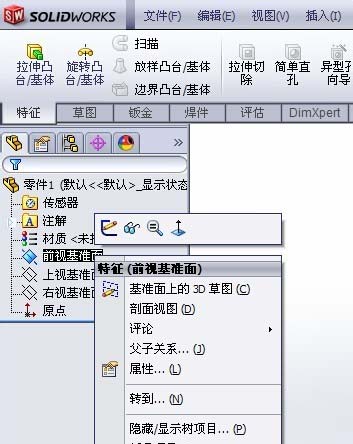

2、在前世基准面进行草图绘制
3、拉伸一个直径60的圆柱，厚度为t2.0

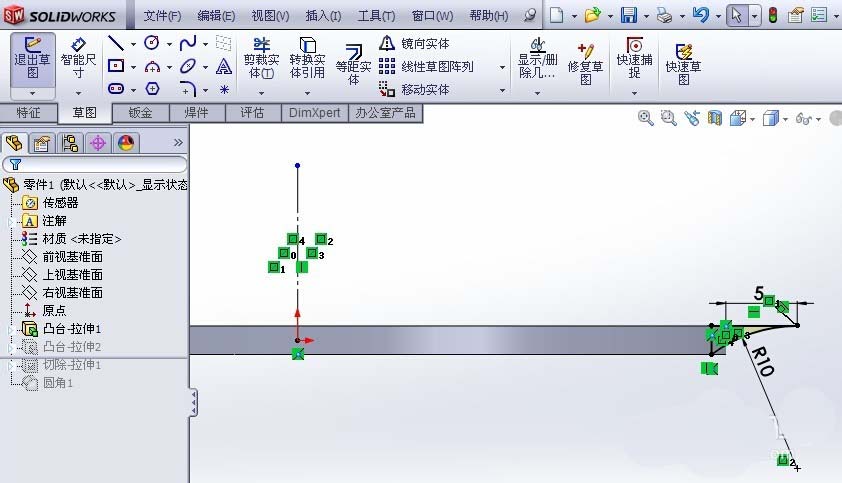

4、在上视基准面草图绘制，然后将草图实体镜像，拉伸采用两侧对称

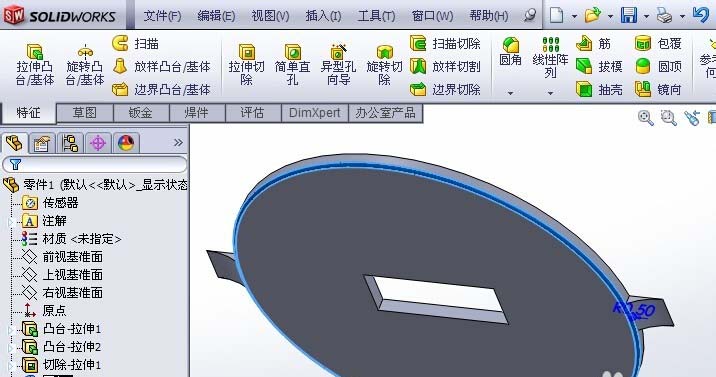

5、倒个圆角，成型之后就会有圆角（也可以不倒圆角）

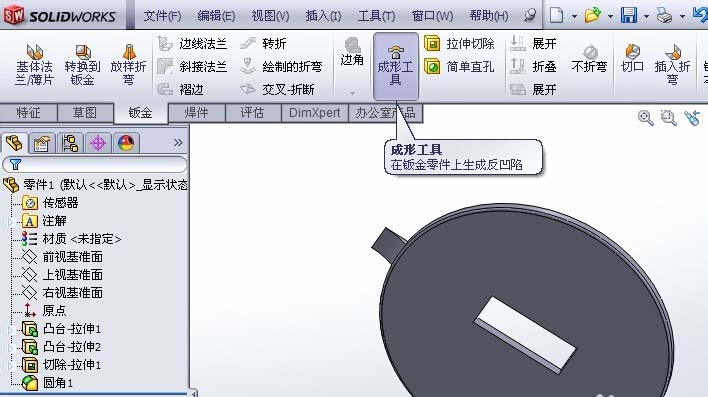

6、在钣金模块，找到成型工具，点击成型工具

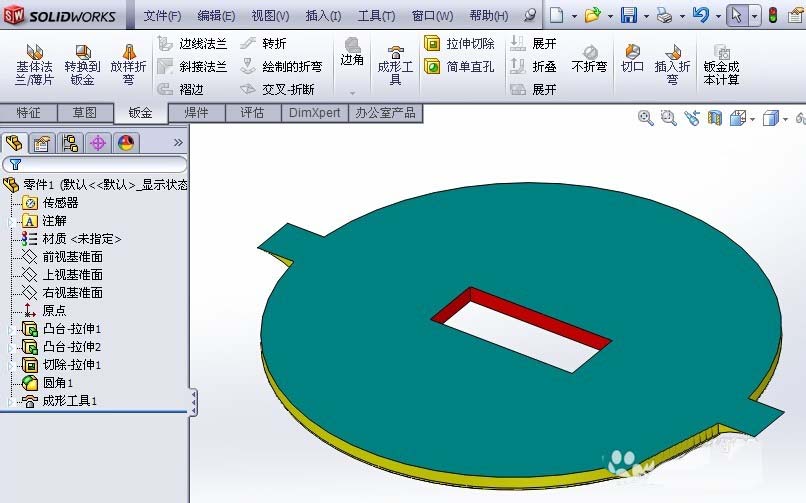

7、成型之后，首先保存零件，随便命名（如果是常用的话，可以根据工具的作用来命令，例如qlk60）下面教大家如何添加到库

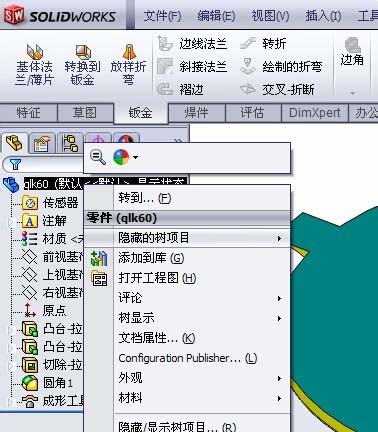

8、设计树上右击，点击添加到库

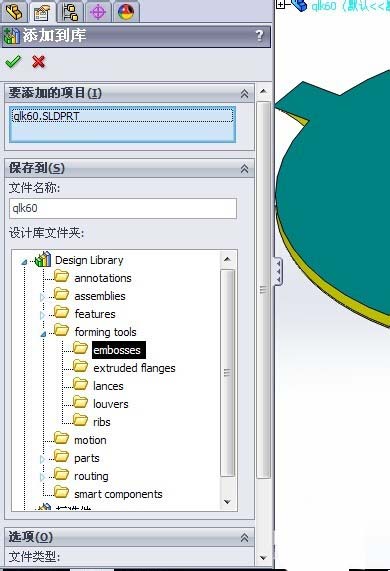

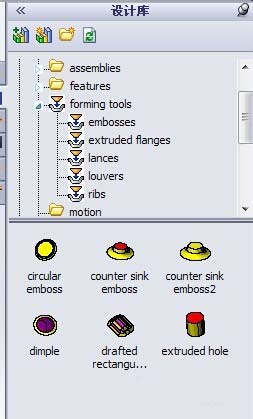

9、找到成型工具文件夹：Design Library—forming tools—embosses，保存在此文件夹下

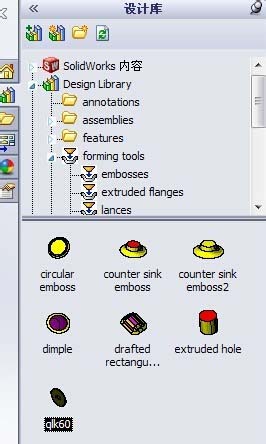

10、保存，确定。右方就会显示出来。
11、另创建一个新的零件，基体法兰创建一个200x120xt1.0平板钣金零件。
12、直接将刚刚创建的成型工具拖动到200x120xt1.0平板钣金零件上面

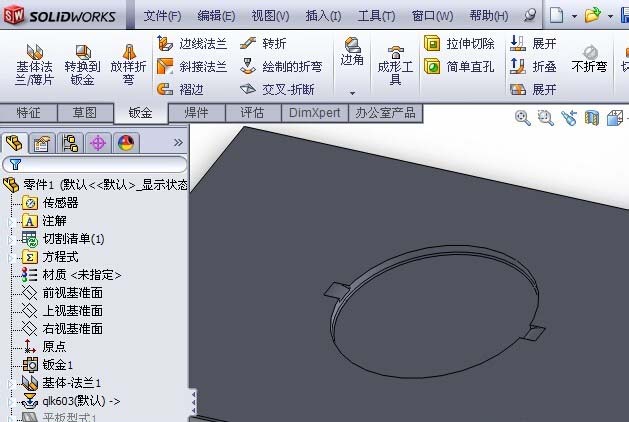

13、成型之后就是这个样子（另外可以把成型工具厚度调大，倒圆角去除），然后在草图里编辑定位尺寸就可以了。
