3D草图建模相比2D草图建模更为便捷，方便，并且更深一步了解solidworks。3D草图建模可以省去2D草图建模时多次建立基准面的烦恼，并且可以做出2D草图放样建模的特征。

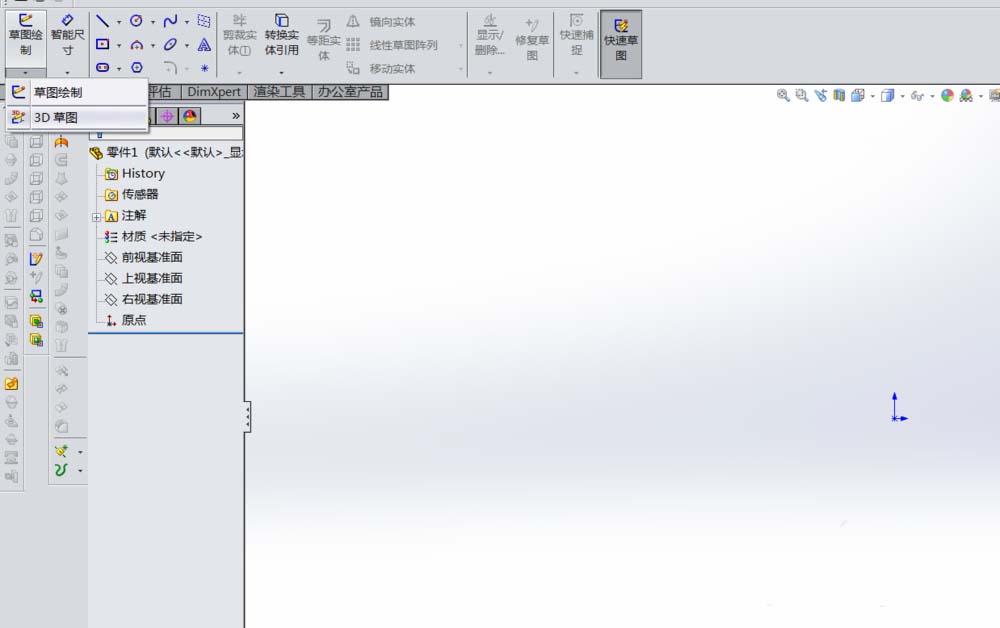

1、首先，新建零件，点击草图绘制下的3D草图。

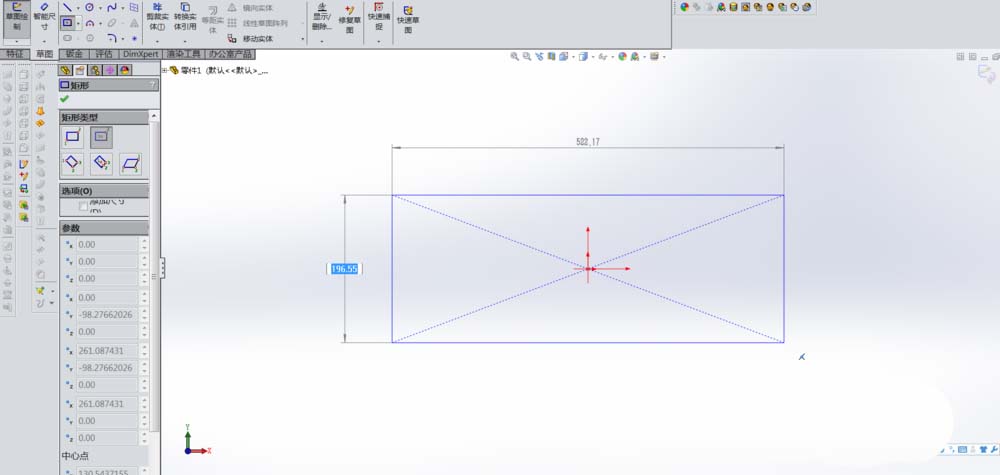

2、按Ctrl+1（切换到前视基准面），画一个矩形。

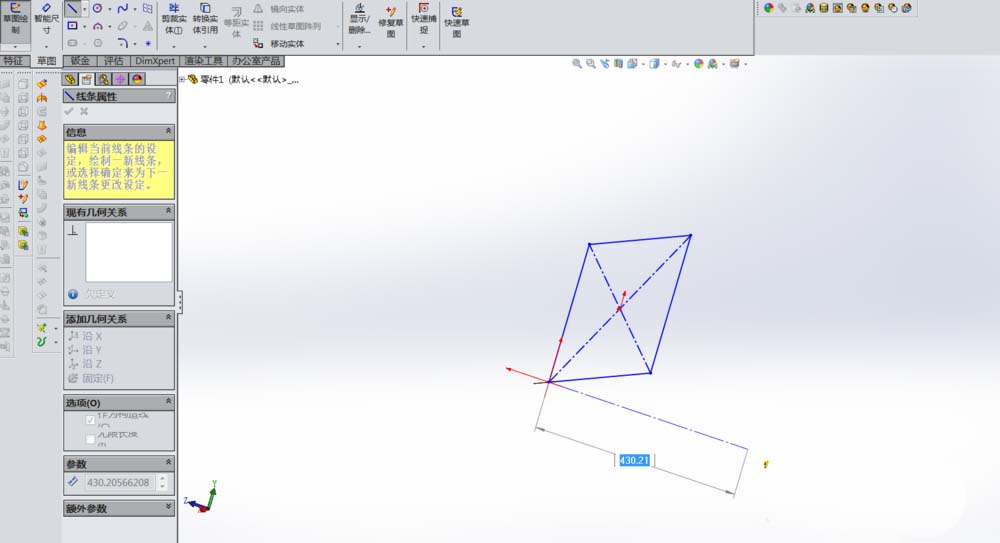

3、然后按Ctrl+3（切换到左视基准面）或者移动鼠标旋转，点击构造线捕捉顶点画一条直线。

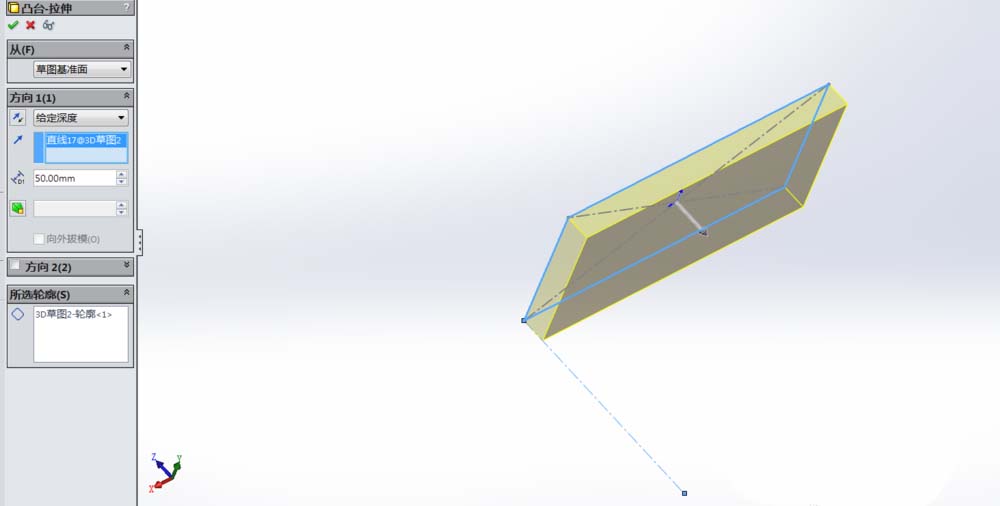

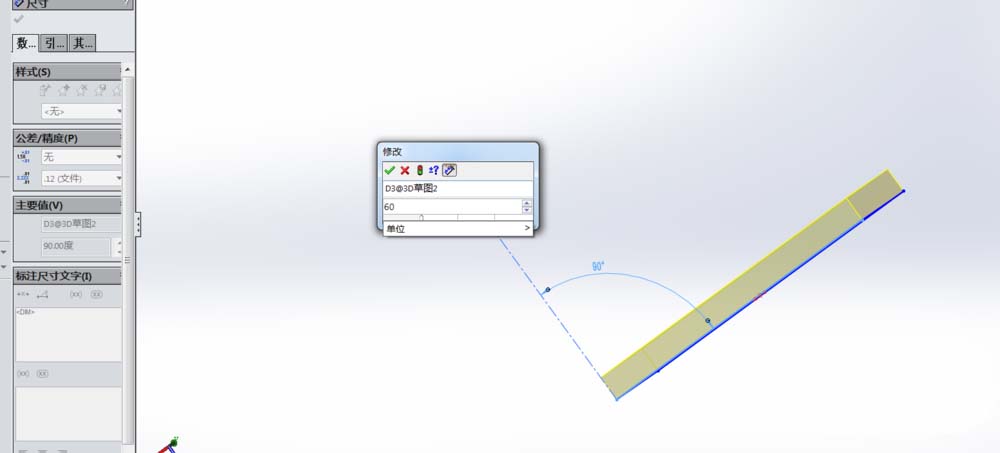

4、退出草图，点击拉伸凸台，所选轮廓为矩形，方向为另一条构造线，此时的拉伸凸台和2D草图的拉伸凸台是一样的。随后编辑草图，捕捉到作为方向构造线的角度尺寸，均改为60°。

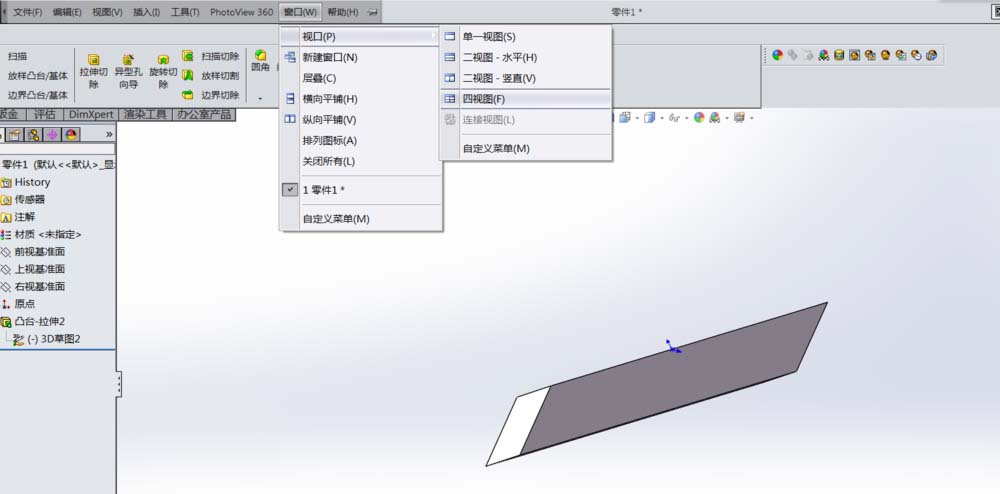

5、退出3D草图，此为3D草图下可以完成的凸台。为了更直观一些，小编点击了窗口命令下的视口命令，然后选择四视图。
注意：此凸台用2D草图建模是无法完成的，只能建立基准面再放样操作完成。

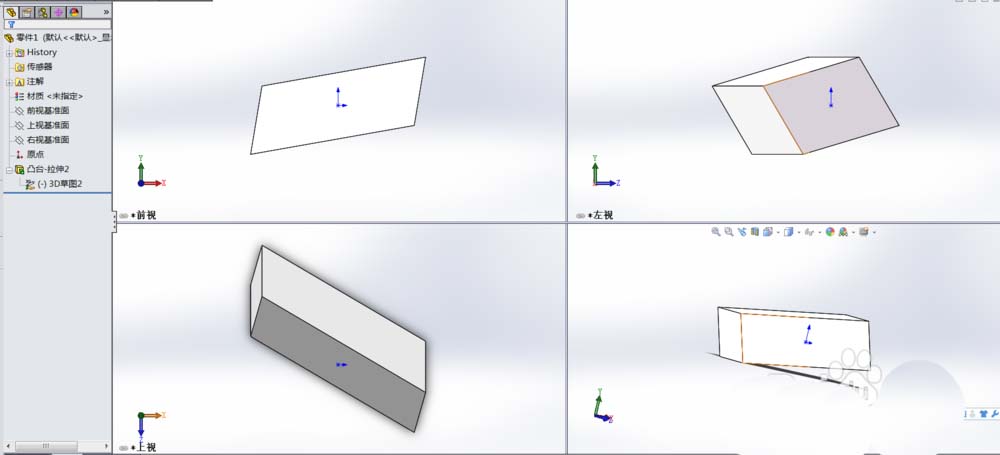

6、在四视图的窗口下，我们更直观的看到3D草图下绘制的凸台。
注意事项：
绘制3D草图，按Tap建可以切换绘图平面。
