很多人想在Solidworks导出的BOM中带三维截图，常规手动方法是可以做，但是效率非常低，本文介绍一种高效的方法，可以一键导出带截图的BOM清单，可以包括三维截图、钣金展开截图、甚至每一个视角的截图等。
1、安装solidworks2010以上版本，推荐2014或2016,安装solidworks插件工具kytool，也叫凯元工具。

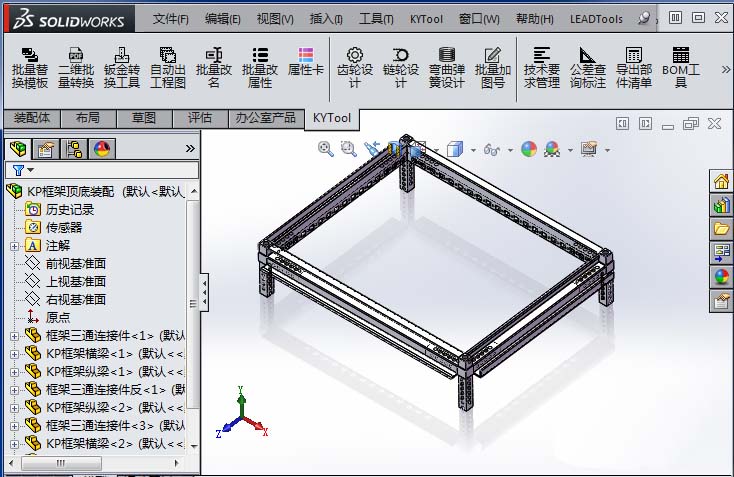

2、在SolidWorks中打开一个装配体

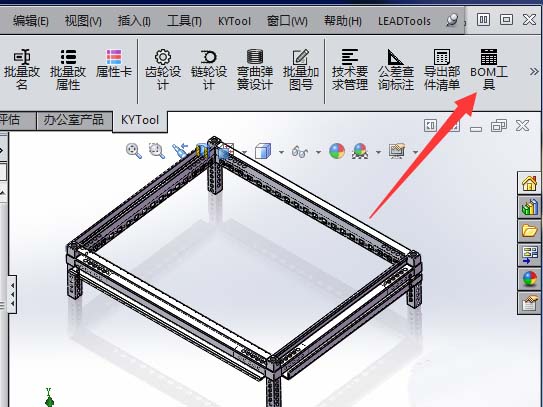

3、点击KYTool插件菜单中的【BOM工具】按钮，打开BOM窗口

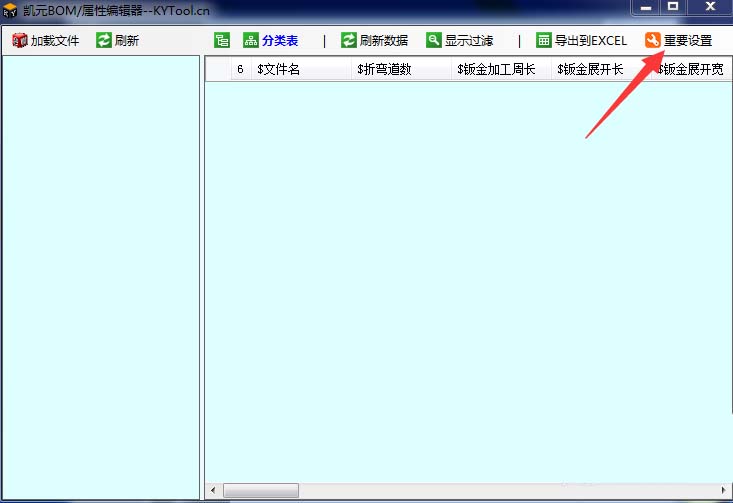

4、在打开的BOM窗口中，点击右上角的“重要设置”按钮

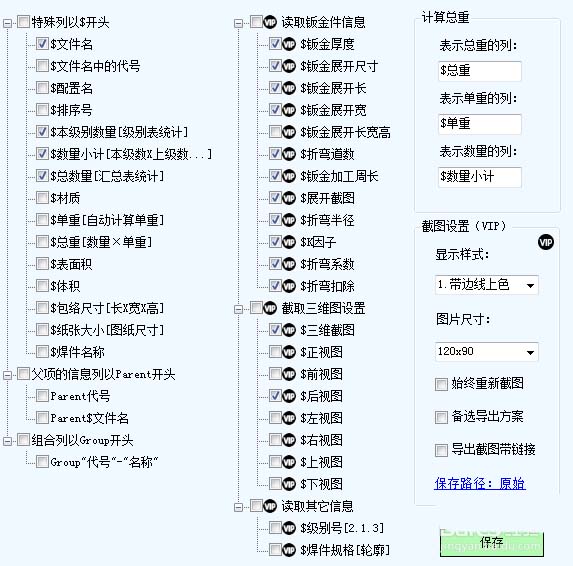

5、在打开的BOM读取内容设置窗口中，设置要读取的信息，比如钣金展开尺寸，钣金厚度，折弯系数，三维截图，钣金展开截图，焊件截图，截图样式，读取包络尺寸等等，设置完成后点击【保存】按钮即可。
6、回到BOM窗口，点击左上角的刷新按钮，开始读取装配体的BOM信息。

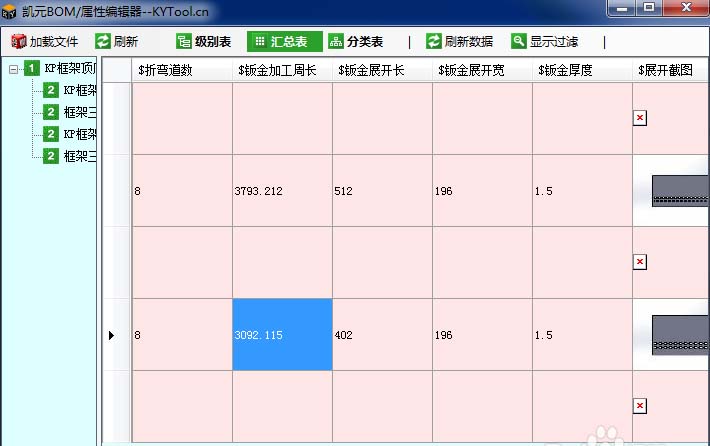

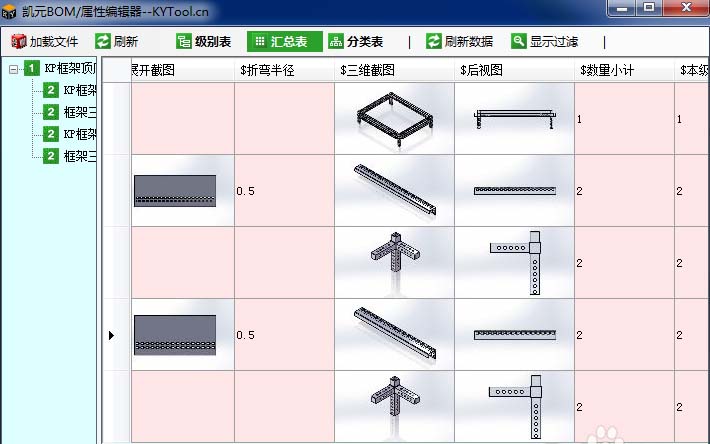

7、上面是读取的钣金展开信息，下面是读取的三维截图，前视图，后视图，数量统计等信息

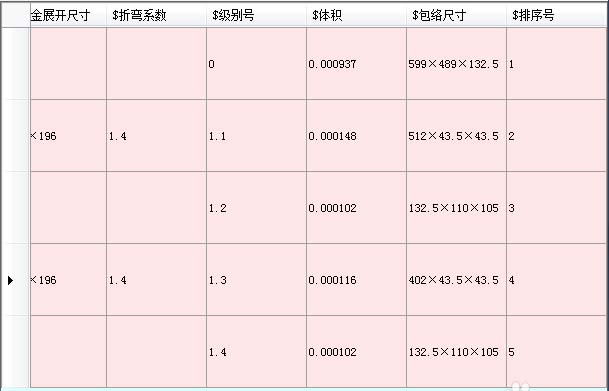

8、下面是读取的折弯系数，级别号，体积，包络尺寸等信息。

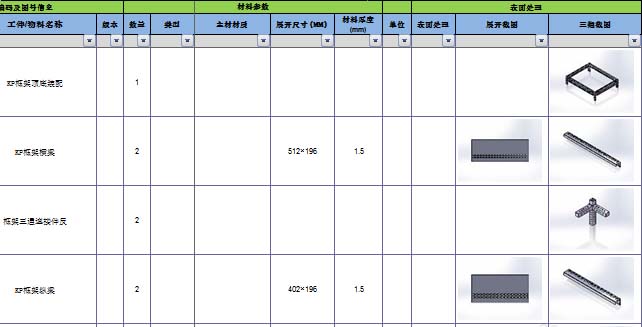

9、可以通过BOM窗口菜单栏的导出到Excel菜单将任何信息导出到Excel表格中，也可以导出文本、网页等其他格式。下图是导出到Excel的某一个模板中的样式

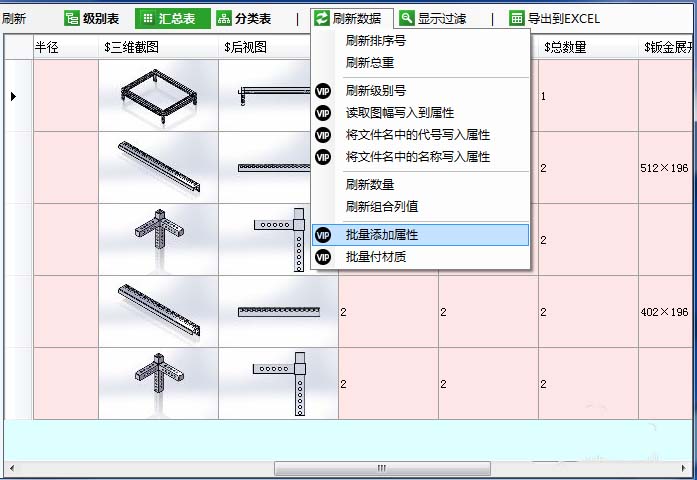

10、也可以将这些信息反写到SolidWorks零部件的属性中，只需要指定一个属性名，然后指定列名称即可，通过右键菜单来操作
